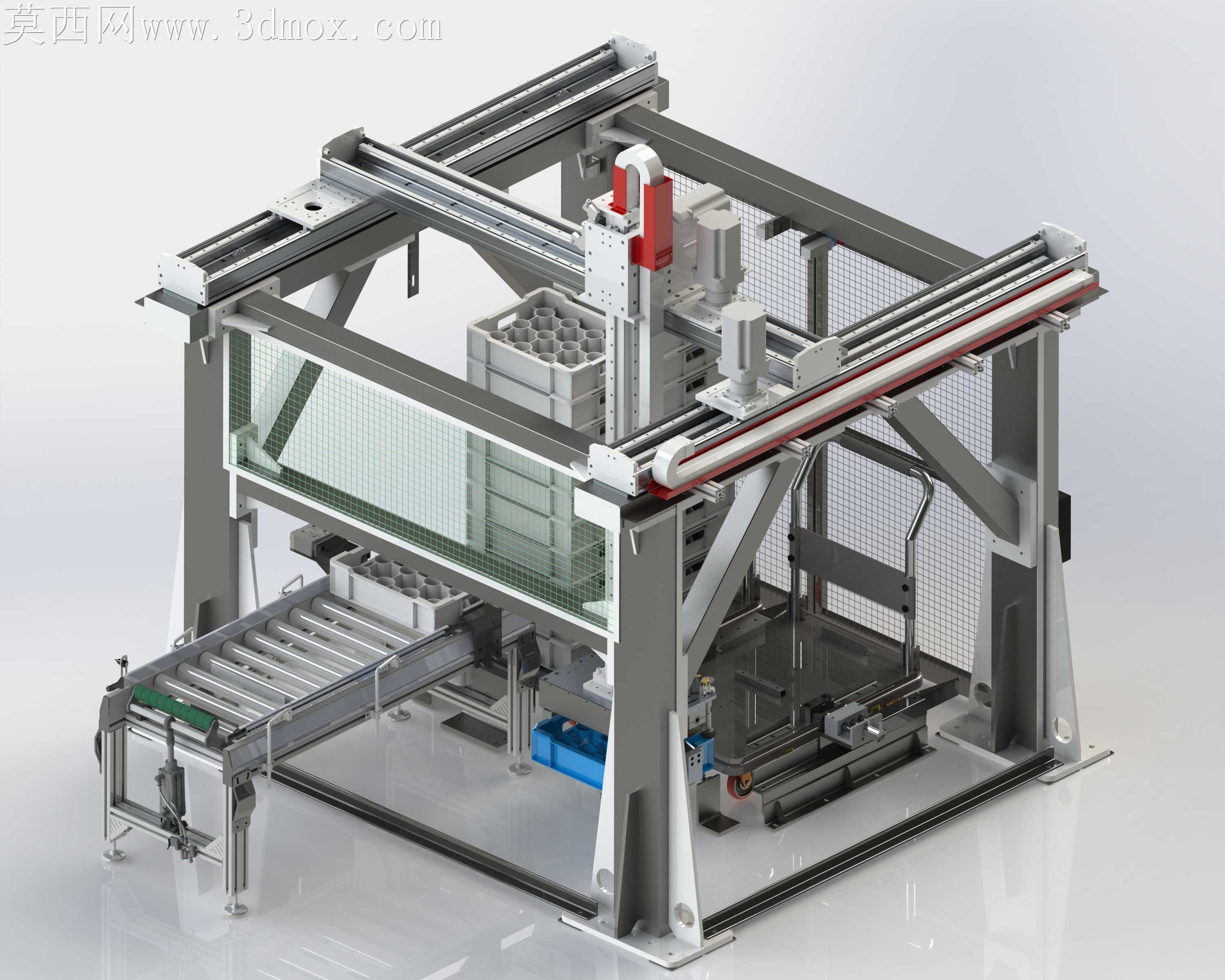

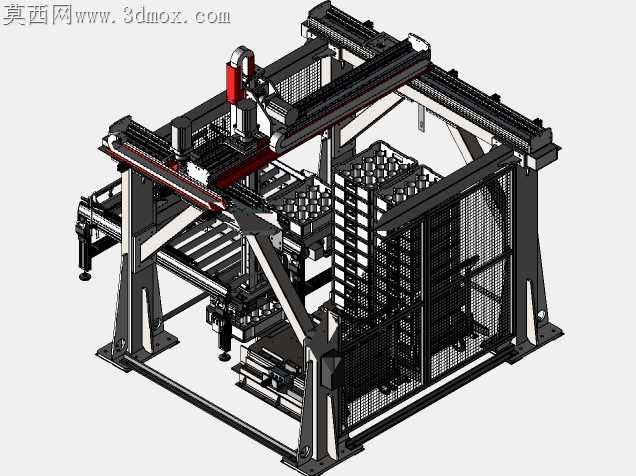

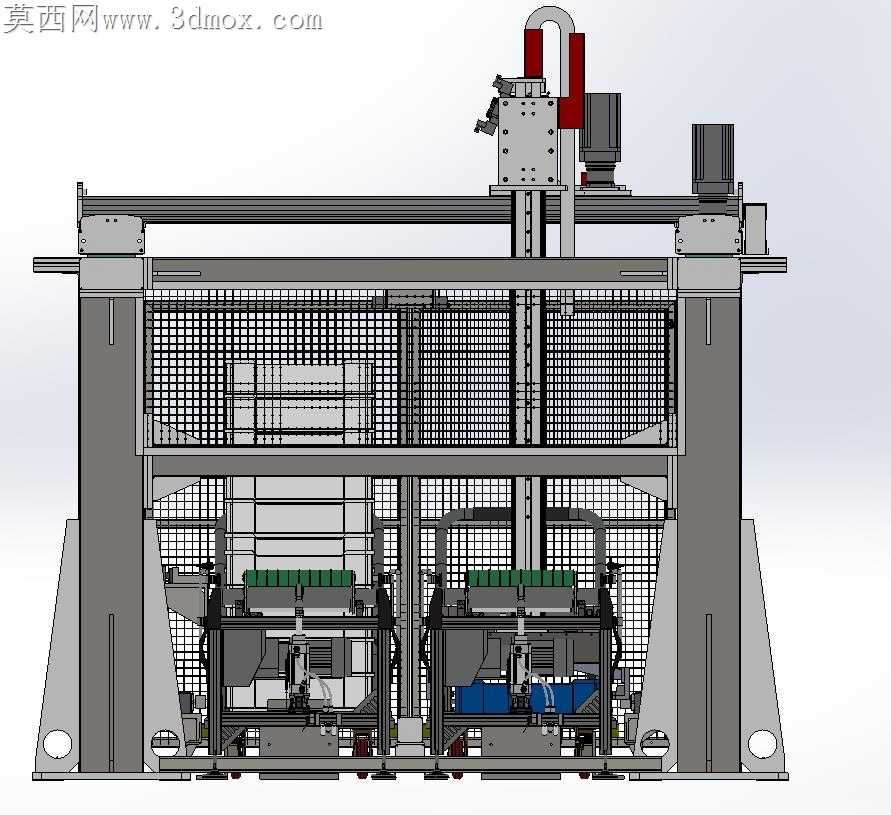

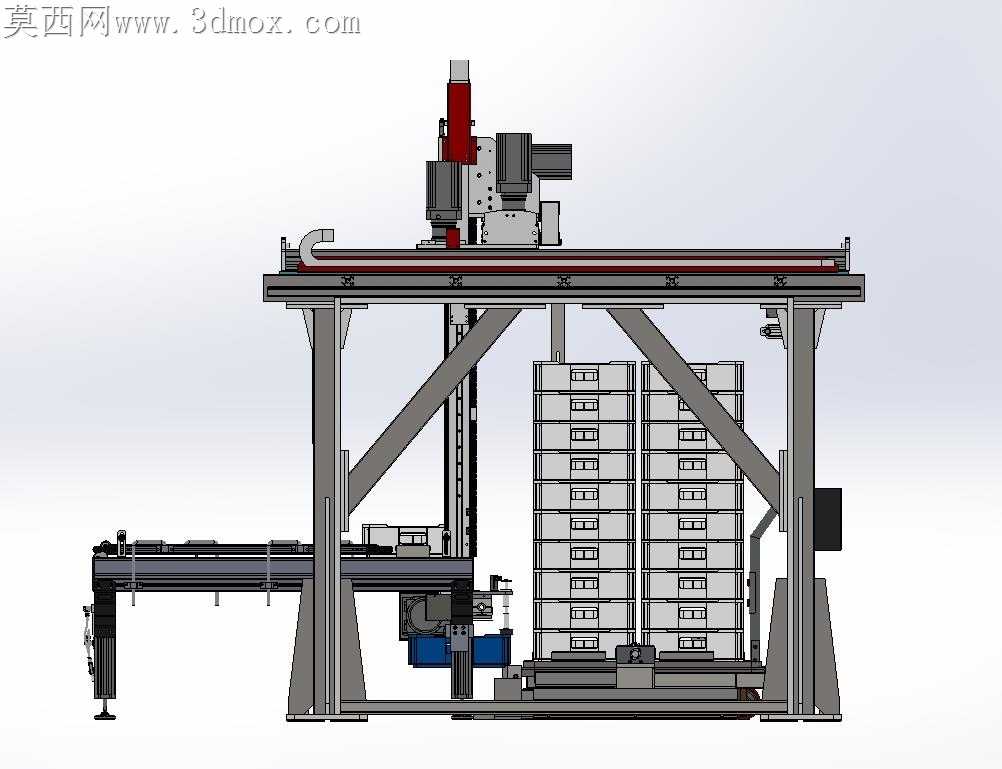

重载龙门式桁架上下料搬运机械手

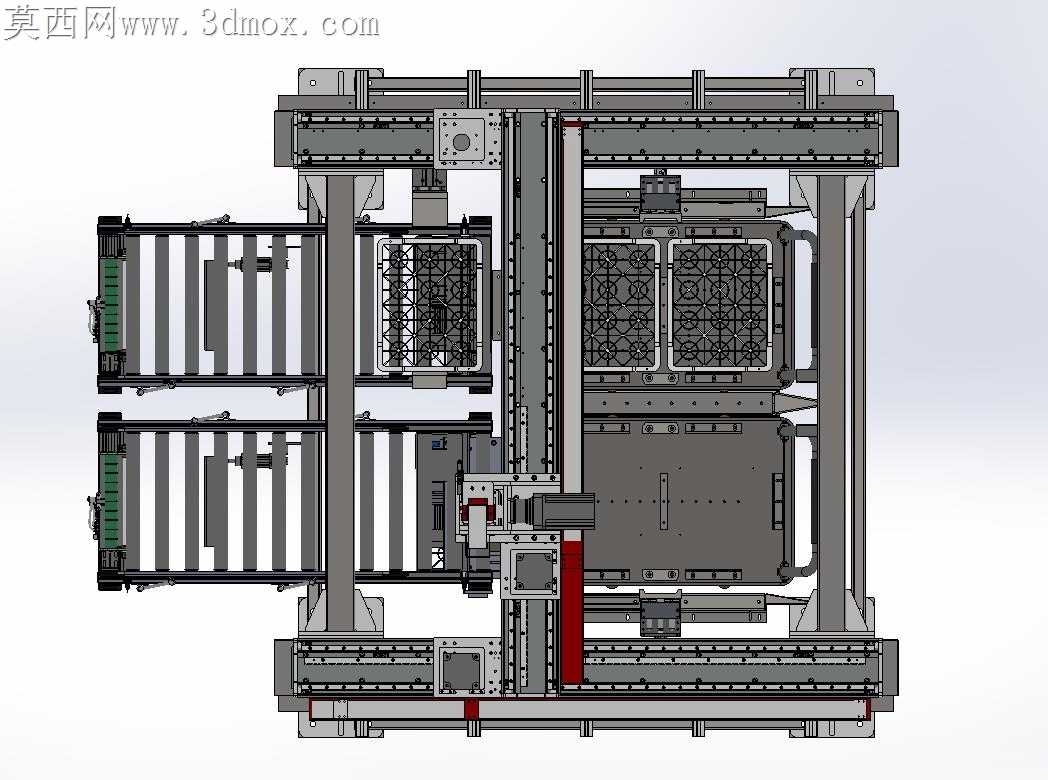

刚把这套桁架的加工件拉去做表面喷塑的时候，车间师傅指着横梁拼接处的毛刺说我留的倒角余量不够，后续装配导轨的时候容易刮伤滑块密封胶条，回来赶紧把对接处的让位槽深度调了0.2mm，避免现场装配时反复修磨耽误工期。做传动结构选型的时候，一开始想选同步带传动来降低成本，算完Z轴35kg的动载荷加上料箱满载的偏载力矩，同步带的张紧调节频率根本扛不住车间两班倒的连续工况，最后换成斜齿齿条传动，特意在齿轮座上加了自动润滑的油嘴预留位，不用工人每周爬上去手动注油。行程参数卡了快一周，客户现场的料架高度和输送线的对接差了120mm，把X轴的横梁安装座做成可调节的腰型孔结构，Z轴的行程留了1300mm的余量，X、Y轴都做到1500mm的有效行程，最快移动速度调到800mm/s的时候，特意做了动平衡仿真，避免高速启停的时候Z轴末端的夹爪出现晃量，放料的时候卡不进料箱的格槽里。支架材料选碳钢的时候，一开始想全用方管焊接减重，算完龙门框架的挠度，满负载运行的时候横梁下挠量超了0.15mm，会直接影响齿轮齿条的啮合间隙，最后把主受力的立柱换成加厚矩形管，斜撑的角度调到42度，不用额外加加强筋就能把挠度控制在允许范围内。跨格式转档的时候踩了不少坑，一开始把装配体直接导成通用格式，安全防护网的网格面直接破面成了碎面，后来把防护网单独导出成曲面实体，再重新装配到整体结构里，才避免了转档后防护结构缺失的问题。做安全防护设计的时候，一开始把防护网的安装位置贴在导轨外侧，后期维护的时候拆换滑块得把整面网都拆下来，后来把网板和框架的连接做成快拆式的搭扣结构，每块网板都能单独拆卸，不用动其他防护结构就能检修传动部件。输送线对接的位置，一开始留的对接间隙太大，料箱从线体流到桁架取料位的时候容易卡滞，把导向条的延伸段加长了80mm，料箱到位后还有硬限位挡块，保证每次取料的位置重复精度控制在0.1mm以内，不会因为料箱偏移导致夹爪抓空。
