多工位协作式机器人码垛工作站设计

刚拿到这套码垛需求的时候，最先踩的坑是输送线对接处的毛刺处理，一开始按常规铝型材机架做拼接，试装的时候发现彩盒在两段皮带过渡位容易卡边，边角的切削残留会刮花包装覆膜，后来把对接端的导条做了15度斜切倒角，还在衔接位加了一段20mm宽的顺滑过渡板，反复调整了三次导条的安装高度，才让不同尺寸的彩盒都能平稳通过，不会出现跳料或者卡滞的情况。

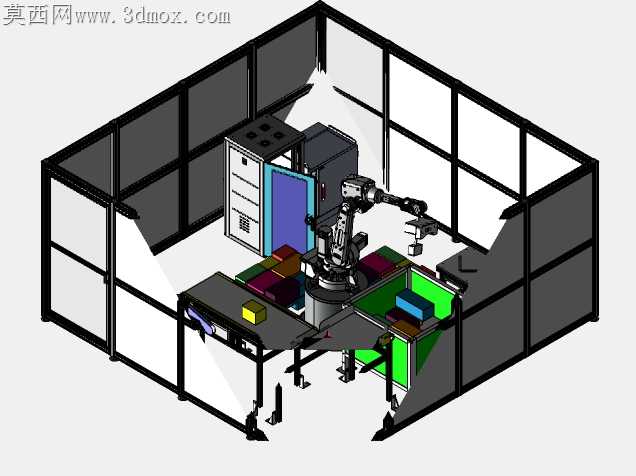

做装配逻辑校验的时候，最开始把机器人的基座固定位选在了输送线正中间，模拟运行的时候发现机械臂大臂展开到最远码垛位的时候，和旁边的物料暂存架安全距离只剩8mm，完全达不到安全防护的间隙要求，后来把基座往控制柜方向偏移了120mm，重新调整了各轴的运动轨迹点位，还特意给末端夹具的旋转动作留足了冗余空间，避免运行时和周边护栏、料箱发生碰撞。跨格式转档的时候踩了不少坑，一开始把STEP格式导入渲染环境的时候，铝型材的装配面出现了好几处破面，皮带的纹理贴图也出现了坐标偏移，花了快两个小时逐面修复破面，重新给不同部件分配材质，控制柜的透明观察窗特意调了半透的亚克力材质，还加了内部元器件的隐约细节，让整体渲染效果更贴近真实设备的质感。

构思这套非标方案的时候，特意兼顾了小批量量产的结构取舍，没有用定制化的一体式焊接机架，全部采用标准铝型材拼接，后期客户如果需要调整线体长度或者工位布局，不用重新切割焊接机架，只需要更换对应长度的型材就能快速改造。物料暂存区的料箱架做了可调节的层板设计，不管是小尺寸的彩盒还是大规格的包装箱，都能通过调整层板高度适配，不用额外更换治具。一开始做实训演示版本的时候，有学生把末端夹具的吸盘位置装反了，模拟吸取的时候直接把物料推到了线体外面，后来特意在夹具和法兰盘的对接位做了防呆定位销，就算是新手装配也不会装反，还在各运动部件的对接位标注了清晰的对位标识，减少装配出错的概率。

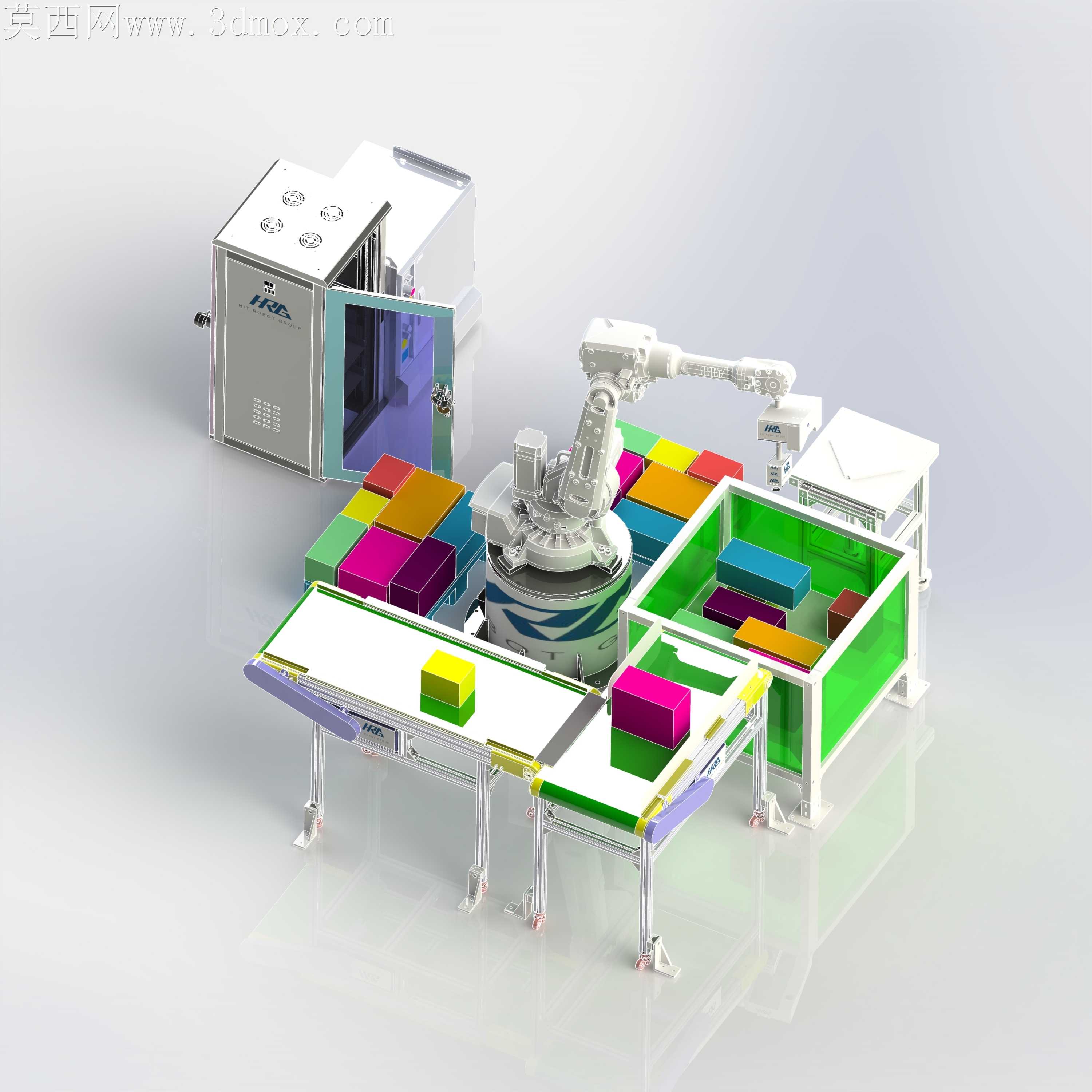

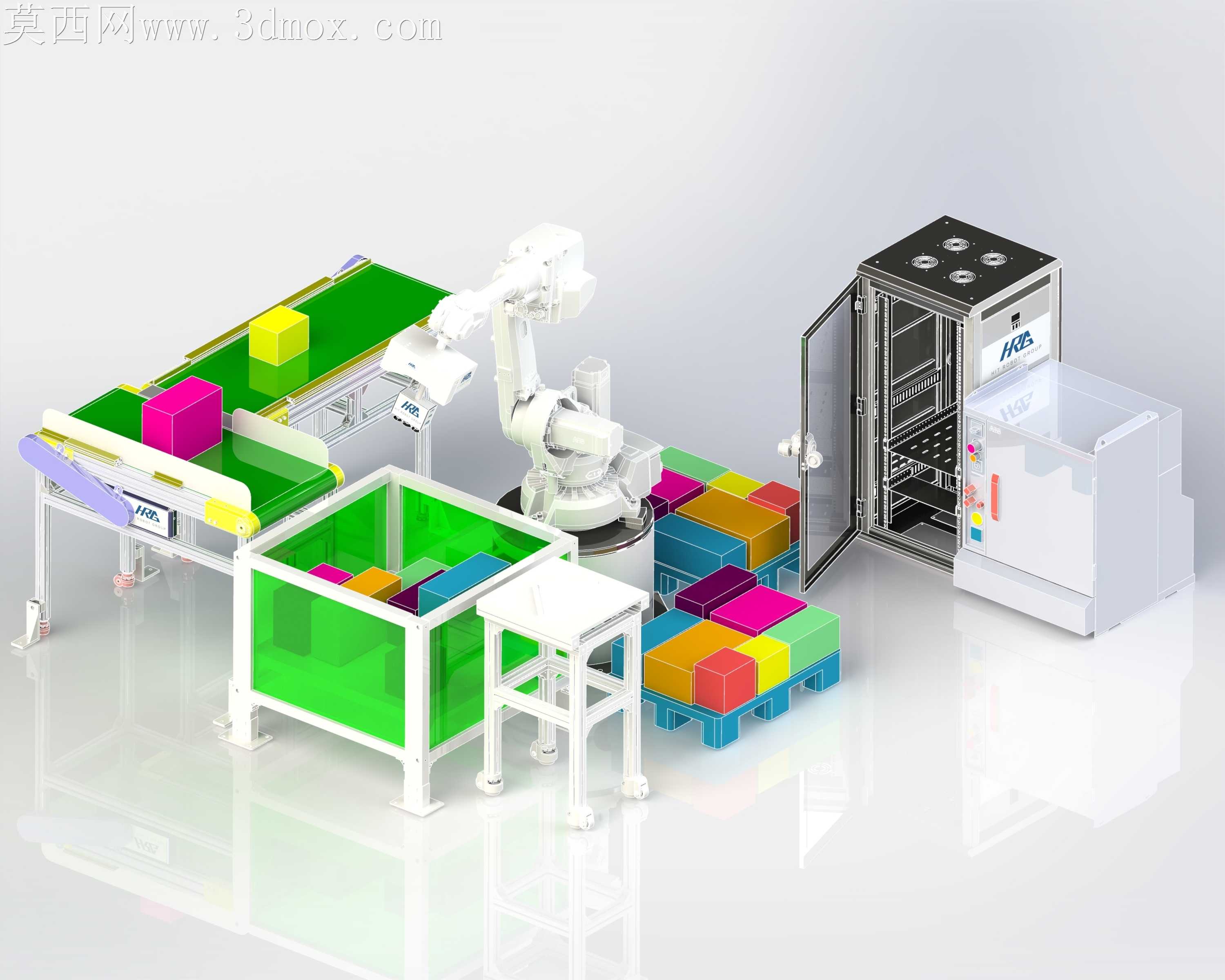

整套工作站的运行逻辑是前段输送线把待码垛的彩盒输送到定位工位，机器人通过视觉识别判断物料的颜色和尺寸，按照预设的垛型把物料整齐码放到托盘上，满垛之后会自动触发信号提示换垛，旁边的控制柜整合了整套设备的控制系统，柜门做了密封防尘处理，就算是在车间多粉尘的工况下也能稳定运行。做结构优化的时候，把原本外置的气管线路全部藏到了型材的槽位内部，不会出现线路外露被机械臂剐蹭的问题，线体的支撑脚都加了可调节的脚杯，地面不平整的时候也能快速调平，保证皮带运行不会跑偏。
