卧式金属带锯切割设备结构设计

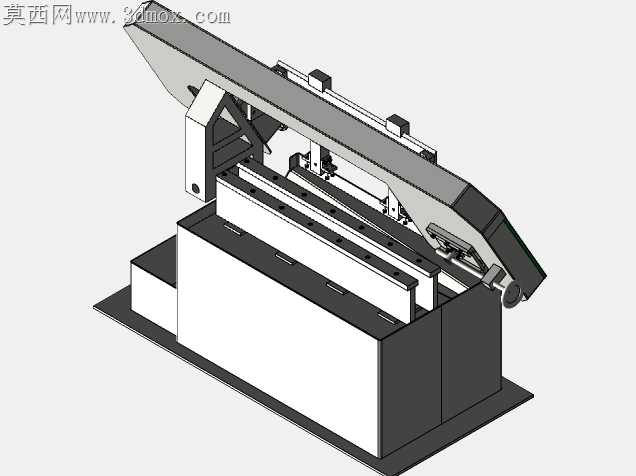

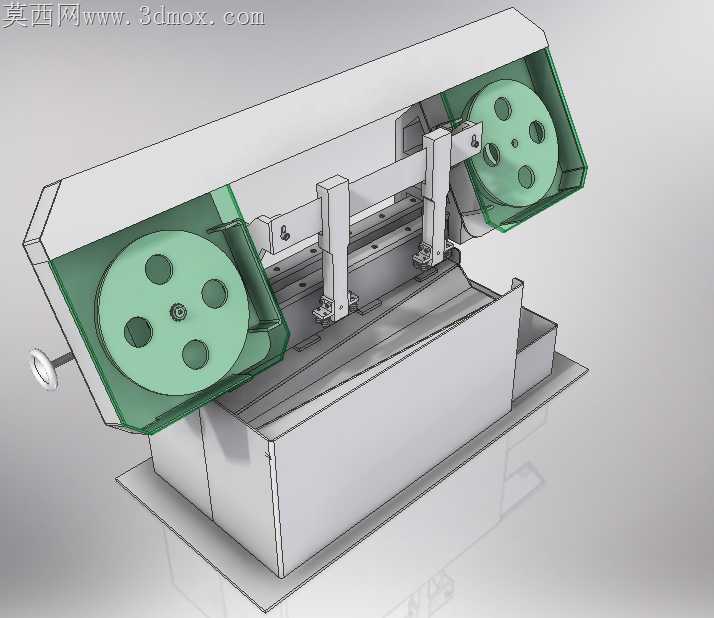

之前在车间调试旧带锯时总碰到锯带跑偏啃料的问题，切出来的45号钢坯端面斜度超差0.3mm，打磨毛刺要多花十多分钟，这次做结构时特意把两个带轮的安装座做了微调腰型孔，不用拆护罩就能从侧边拧调节螺钉校正带轮平行度。护罩特意选了半透明的工程塑料材质做渲染示意，实际量产时会换成冷轧钢板折弯件，毕竟车间里铁屑飞溅温度高，透明件扛不住长期切削液喷淋，留观察窗就行不用全透。锯架的导向臂做了可滑移的锁紧结构，切窄料时把两个导向臂往中间收，能减少锯带悬空段的震颤，之前切薄壁管时锯带抖得厉害打齿，就是导向臂离切口太远，这次把导向块的压片间隙也留了0.05mm的调整量，磨损了不用换整块导向块，塞铜片就能补偿间隙。工作台面特意做了下沉的集屑槽，之前的老设备铁屑全堆在台面上，每次清屑都要拿手抠，这次槽底留了斜度，切削液带着铁屑能顺着流到侧边的排屑口，不用频繁停机清理。做跨格式转档的时候，带轮上的减重孔曲面一度出现破面，反复核对了缝合公差才把碎面补上，不然导入其他软件做运动仿真时会报错。张紧装置那边没选复杂的液压张紧，就用了丝杠加弹簧的结构，小作坊维护起来方便，坏了换个弹簧就行，不用找液压工修油路。手轮的位置特意往机身外侧挪了两公分，之前操作时手腕总蹭到床身的冷却液，沾得满手油，调整位置后戴劳保手套操作也不会卡手。锯带运行的走线槽特意做了圆角过渡，之前直角边的设计磨断过三根锯带，倒R5的圆角后锯带背面的磨损速度降了近三成。
