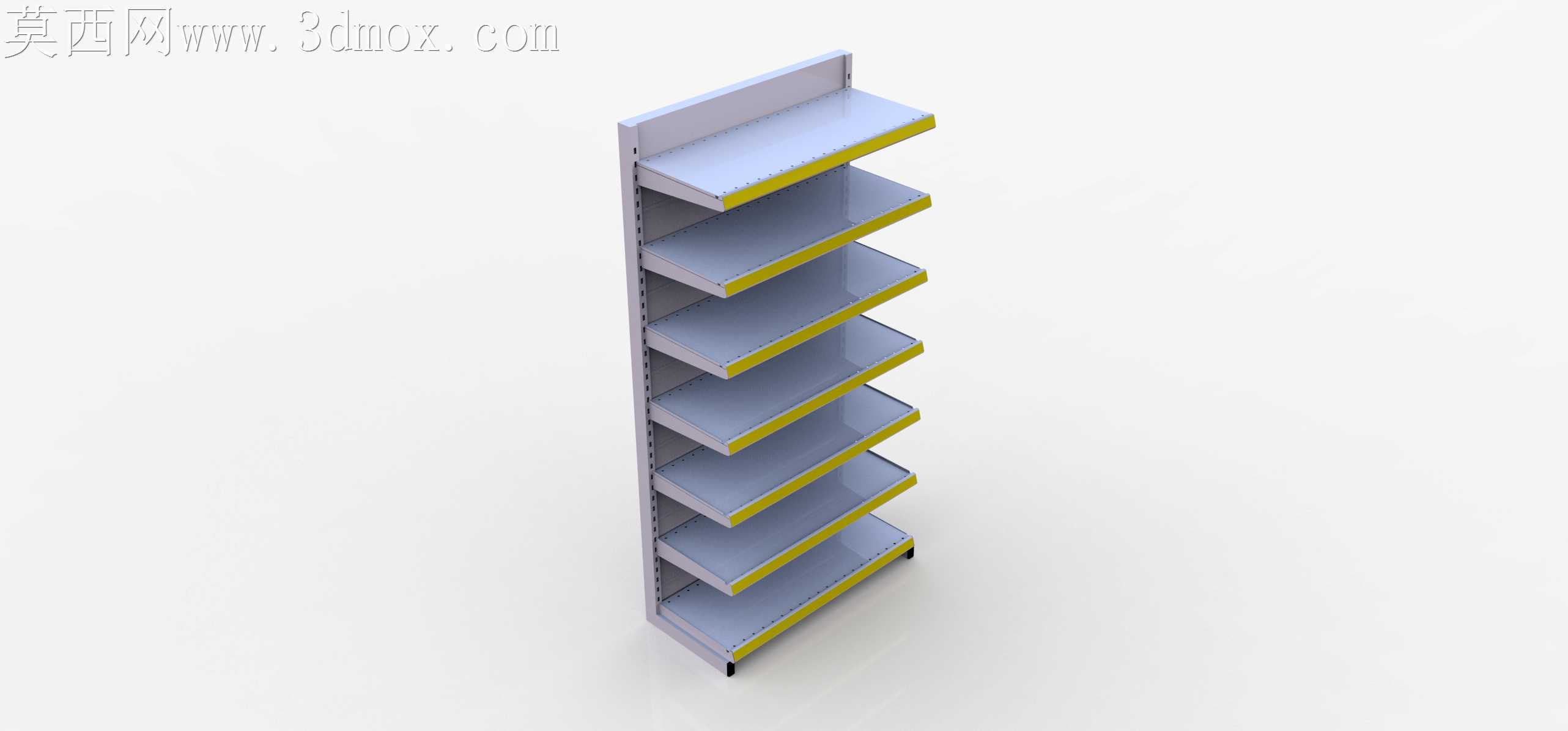

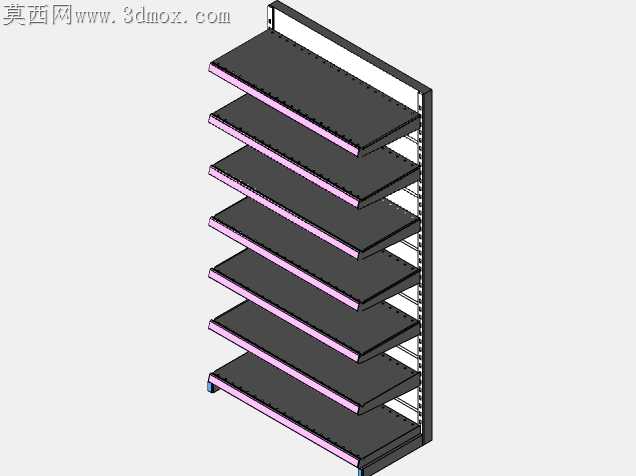

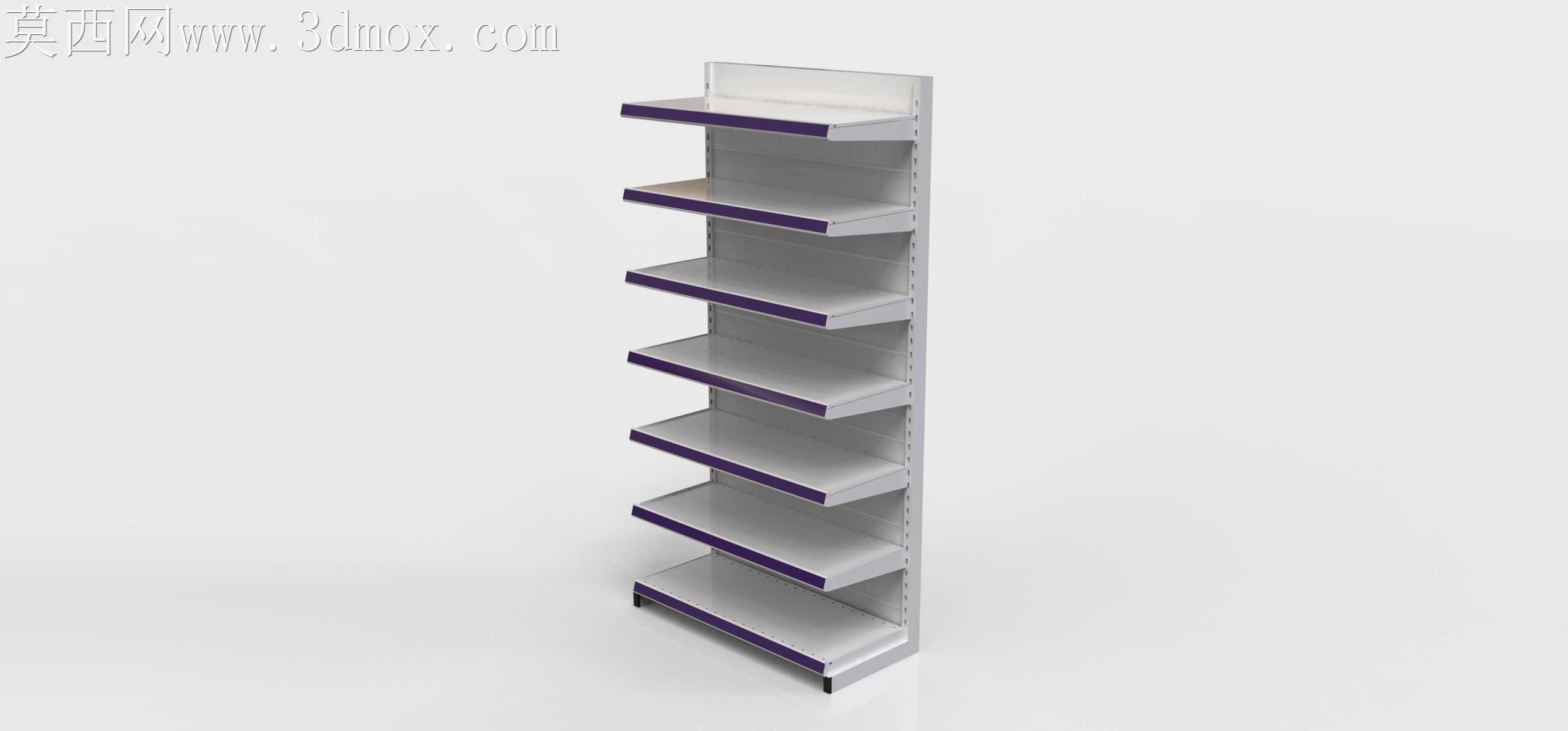

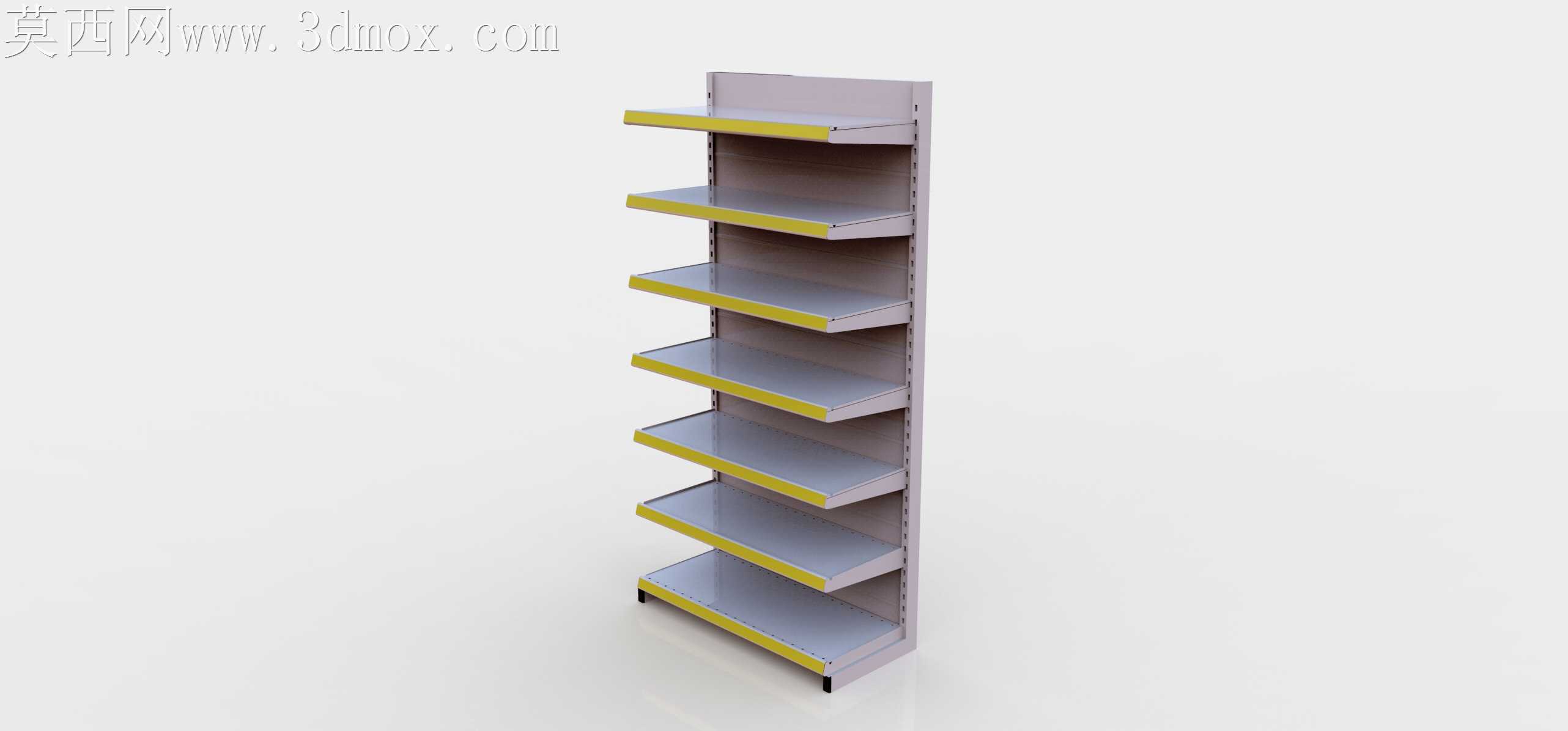

商超单面七层靠墙置物货架设计

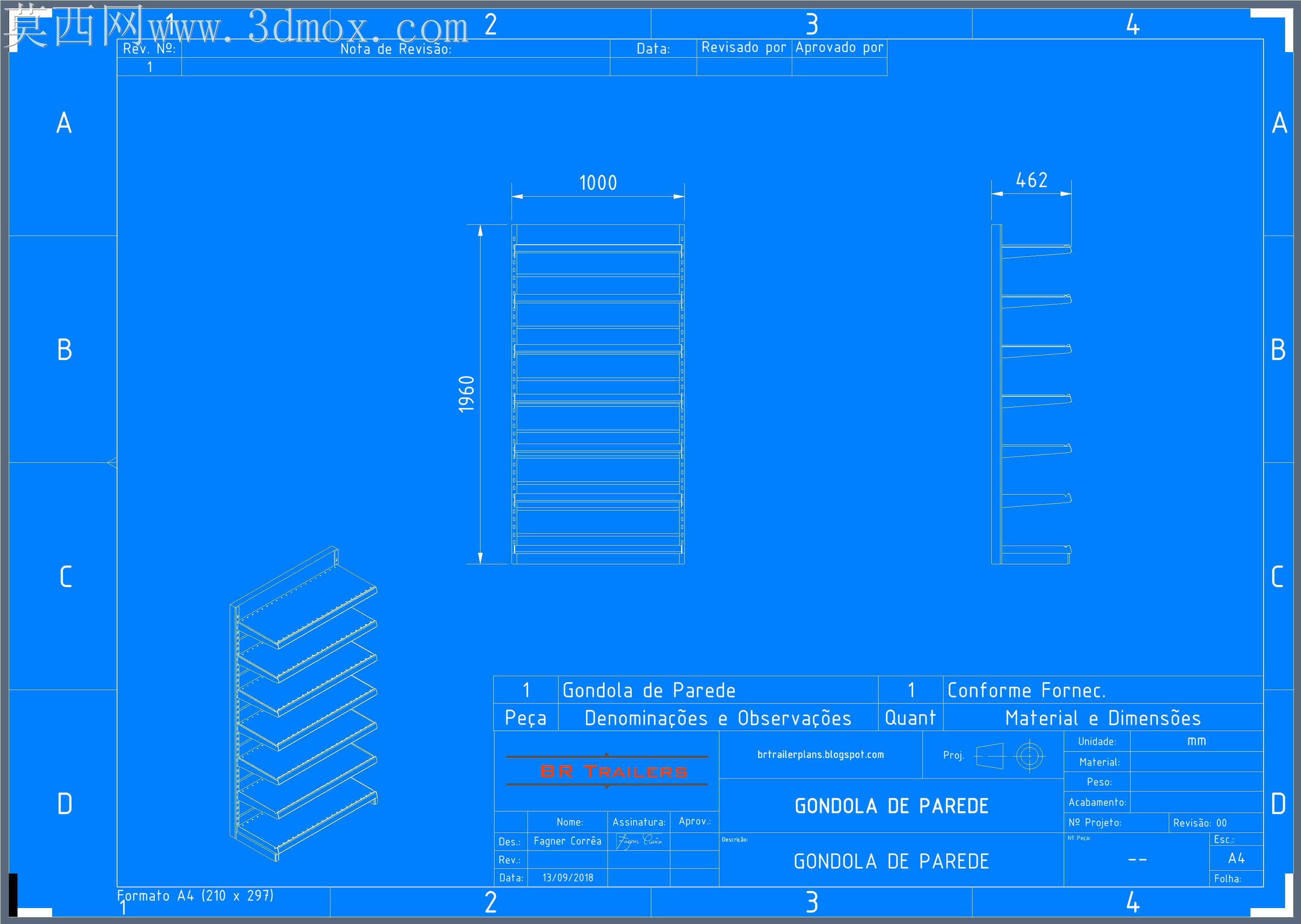

当初打首版样的时候，层板前缘的包边切完总留细微毛刺，打磨后装上去还是会刮到陈列的商品包装，后来把包边的折弯R角从0.3调到0.8，再配合冷压后的去毛刺工序，才解决了这个容易被忽略的细节。做结构的时候特意考虑了靠墙安装的公差，立柱和墙面预留的3mm间隙刚好能适配多数商超墙面的不平整，不用现场额外裁切调整，层板的卡扣做了双向限位，装的时候不会因为用力过猛直接滑出脱落，每层的承重卡位做了5档可调，不管是放轻质的面包包装袋还是稍重的罐装货品都能适配。跨软件转档的时候一开始出现过层板曲面破面的问题，反复调整了导出公差才把所有面缝合完整，不会出现导入其他软件后缺面的情况。当初构思这个方案的时候，就是发现很多临街面包房、社区小超市的靠墙区域浪费严重，常规的双面货架太占通道空间，这款单面窄体的尺寸刚好贴墙放，七层的分层设计能把垂直空间充分利用起来，层板前缘的深色挡边既能防止货品滑落，也能贴价格标签不用额外装价签条。量产的时候本来想把立柱做薄0.2mm省材料，但是做承重测试的时候发现放满重物后立柱会有轻微形变，最后还是保留了原有的厚度，毕竟商超货架的稳定性是第一位的，不能为了压成本牺牲使用安全。图纸标注的时候特意把层板的安装孔位公差标到了±0.1mm，现场安装的时候不用反复扩孔调整，新手工人照着孔位拧螺丝就能装完，不用专业师傅上门调试。
