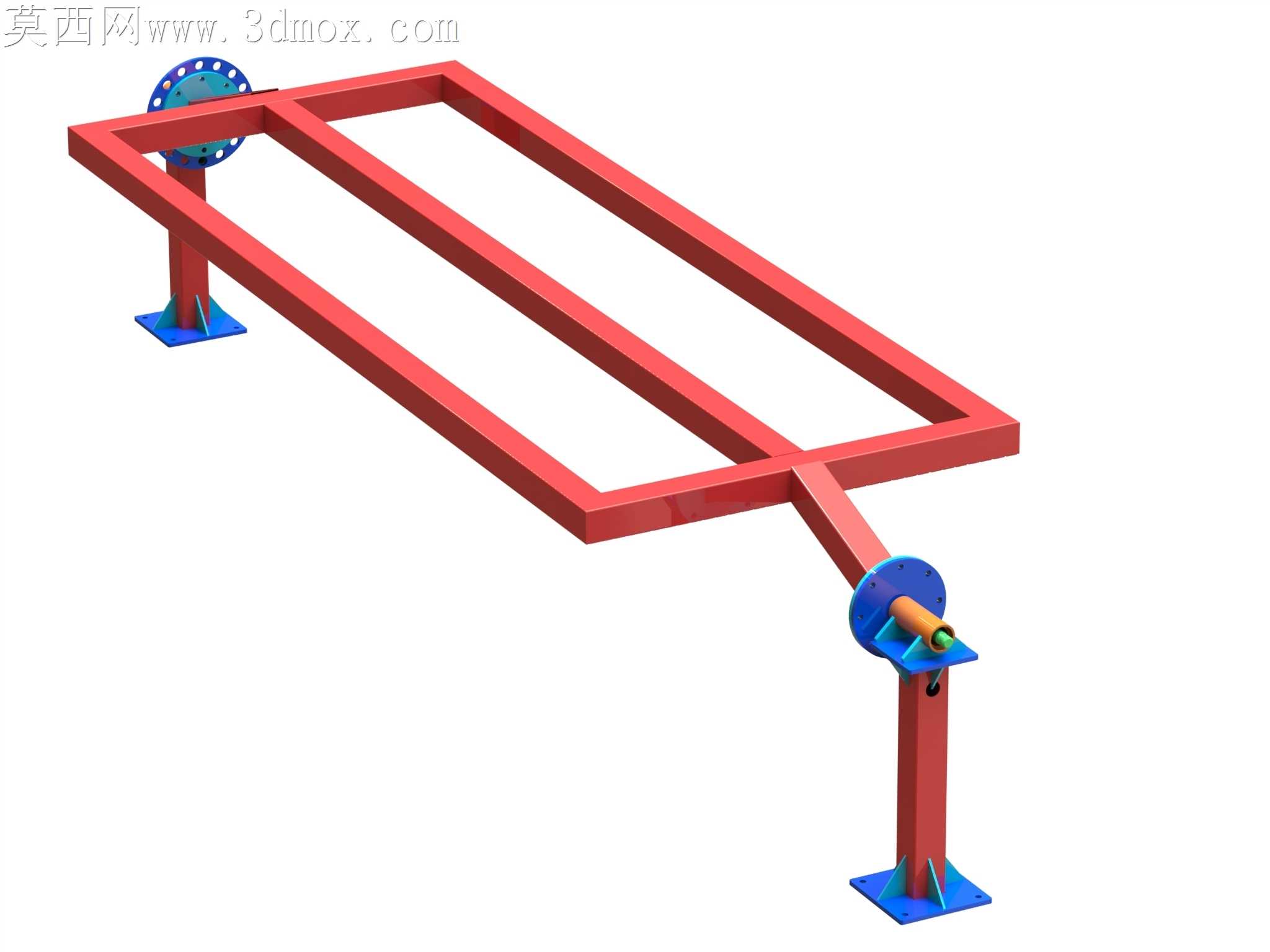

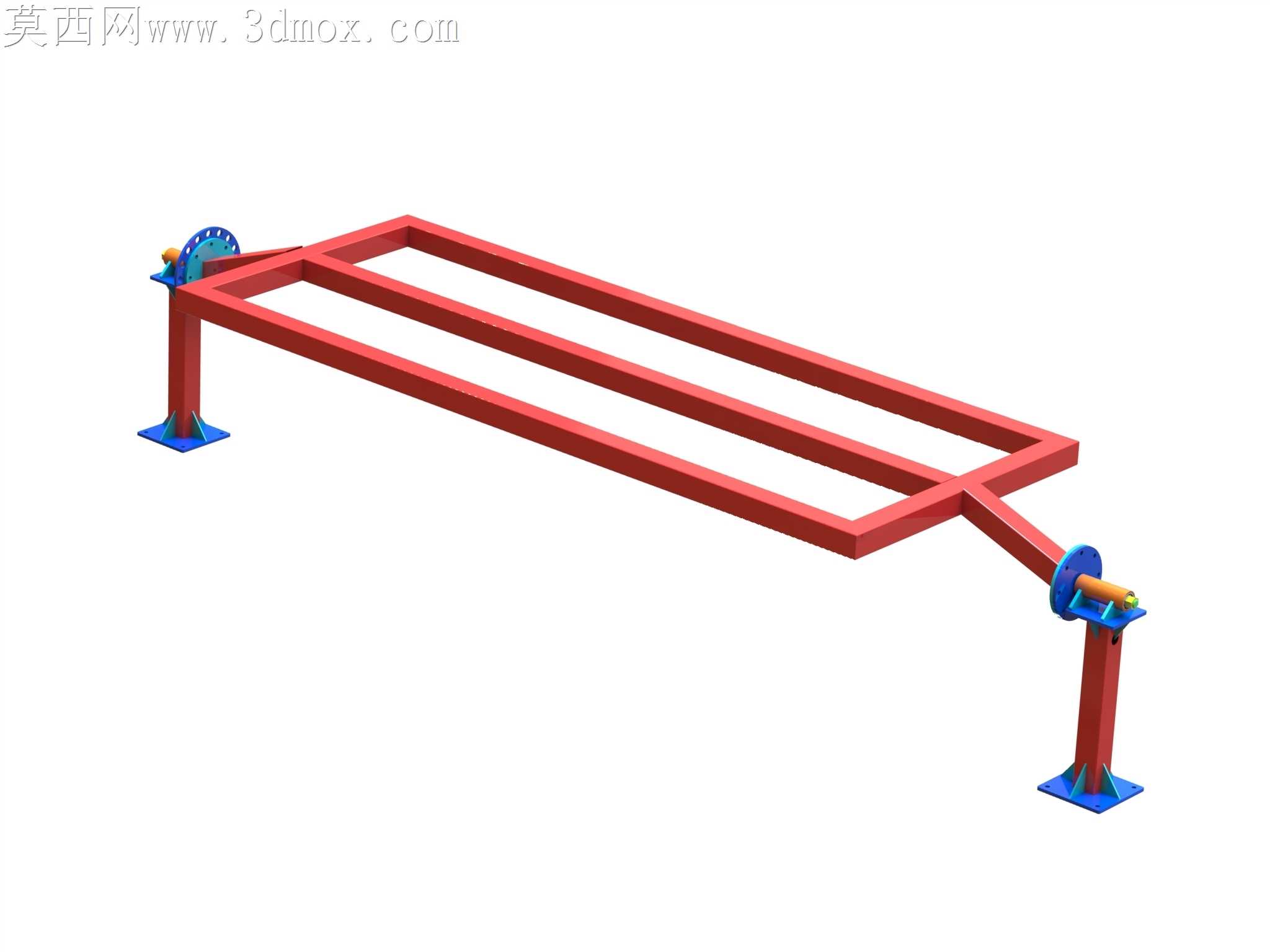

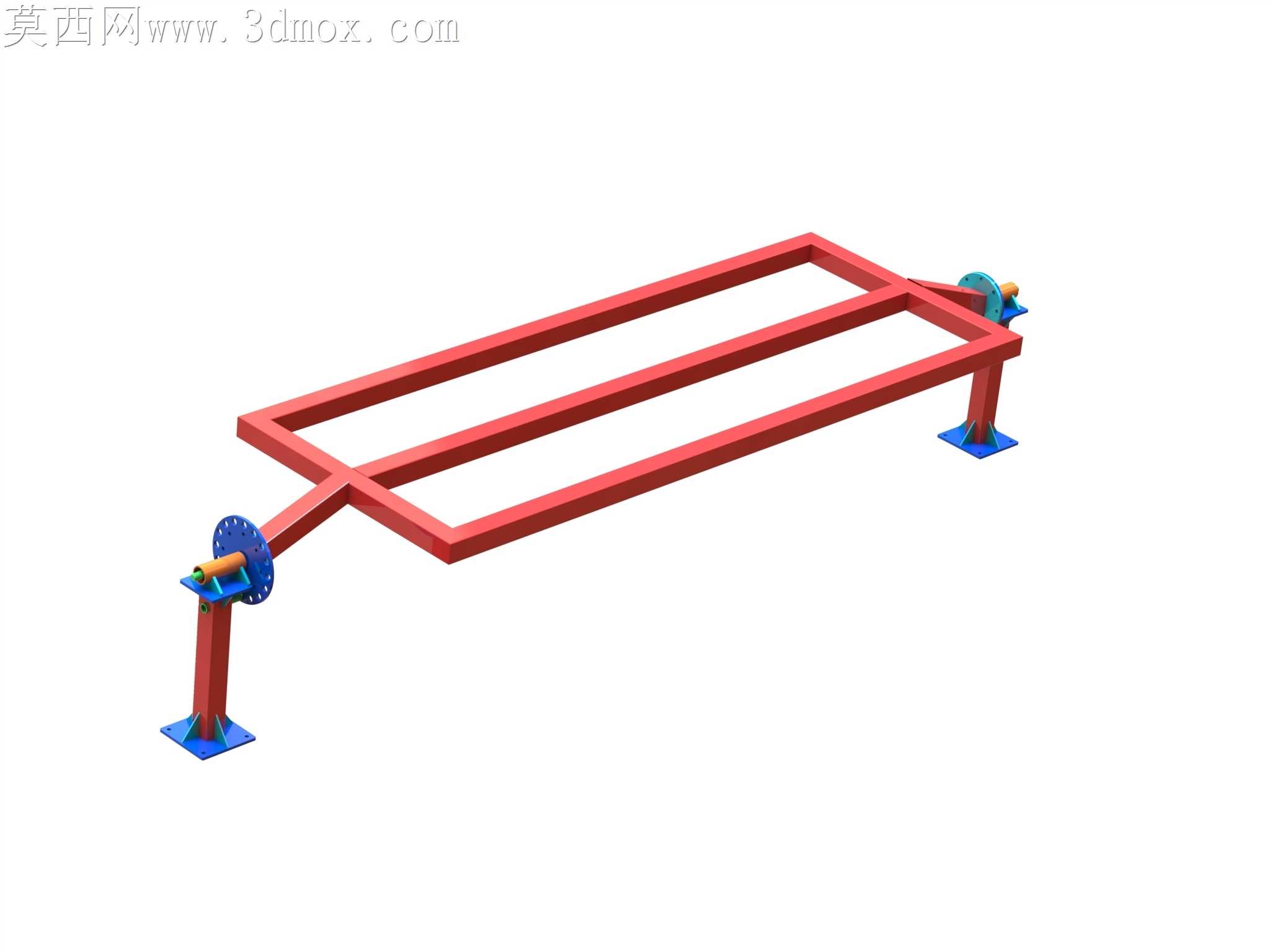

手动倾斜式焊接作业支撑台结构设计

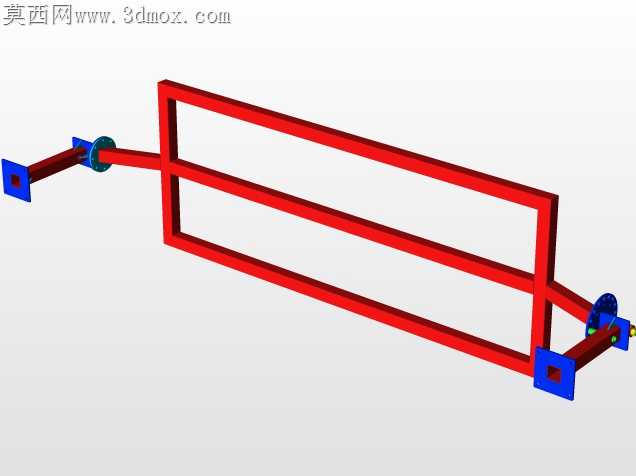

当初接这个巴西客户的焊接工位需求时，最先要解决的就是车间里老焊接架的痛点：工人焊长框架件时翻件蹭掉刚成型的焊渣刮花母材，手动抬件调整角度时腰肩劳损率高，固定架没法适配不同长度的框型焊件。做结构的时候特意把两端的支撑立柱做成分体式可调结构，底部的蓝色安装座留了长圆孔，现场打膨胀螺栓固定时能顺着地面预埋的槽钢槽位微调跨距，不用重新打孔破坏车间地坪。

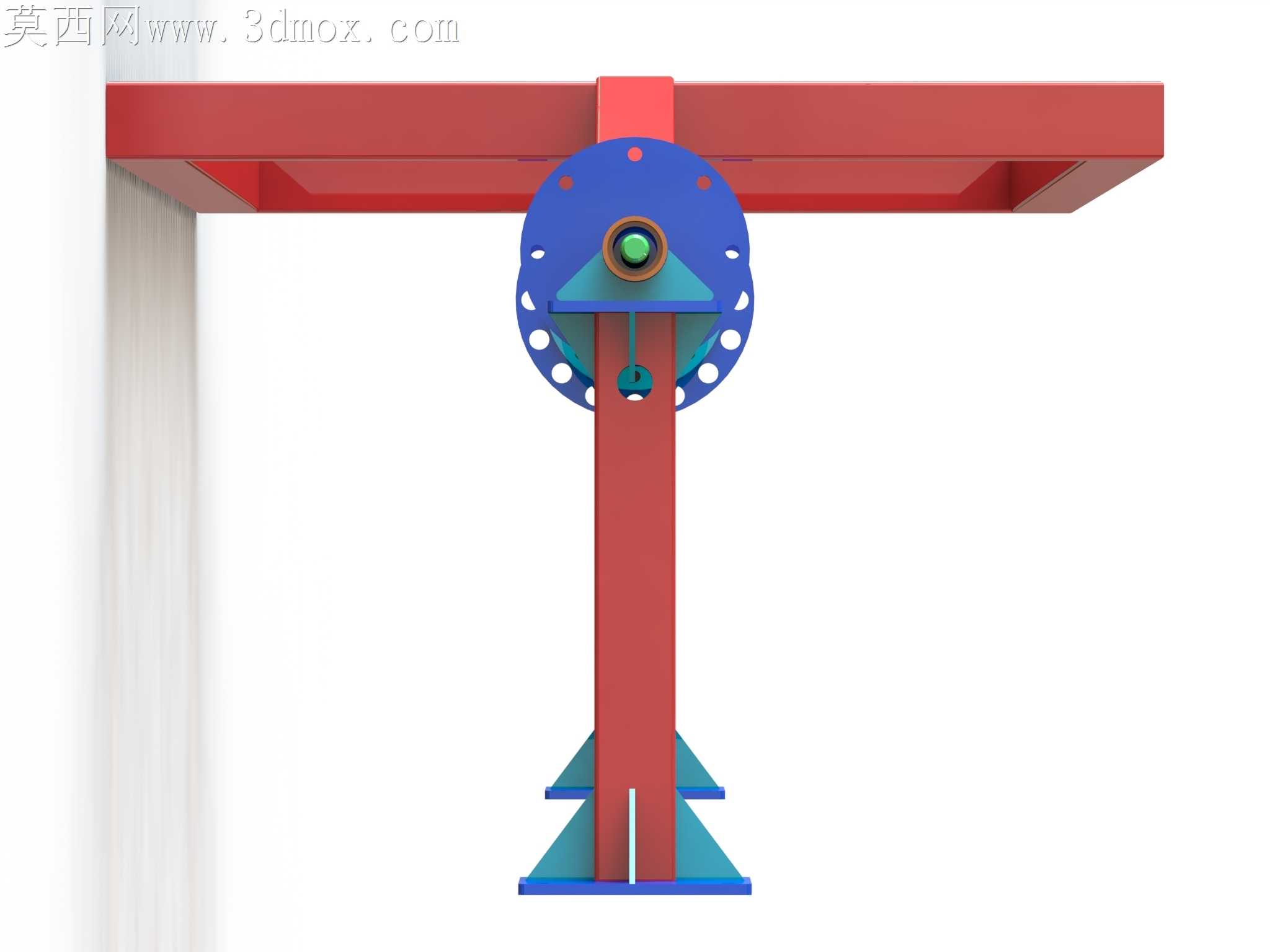

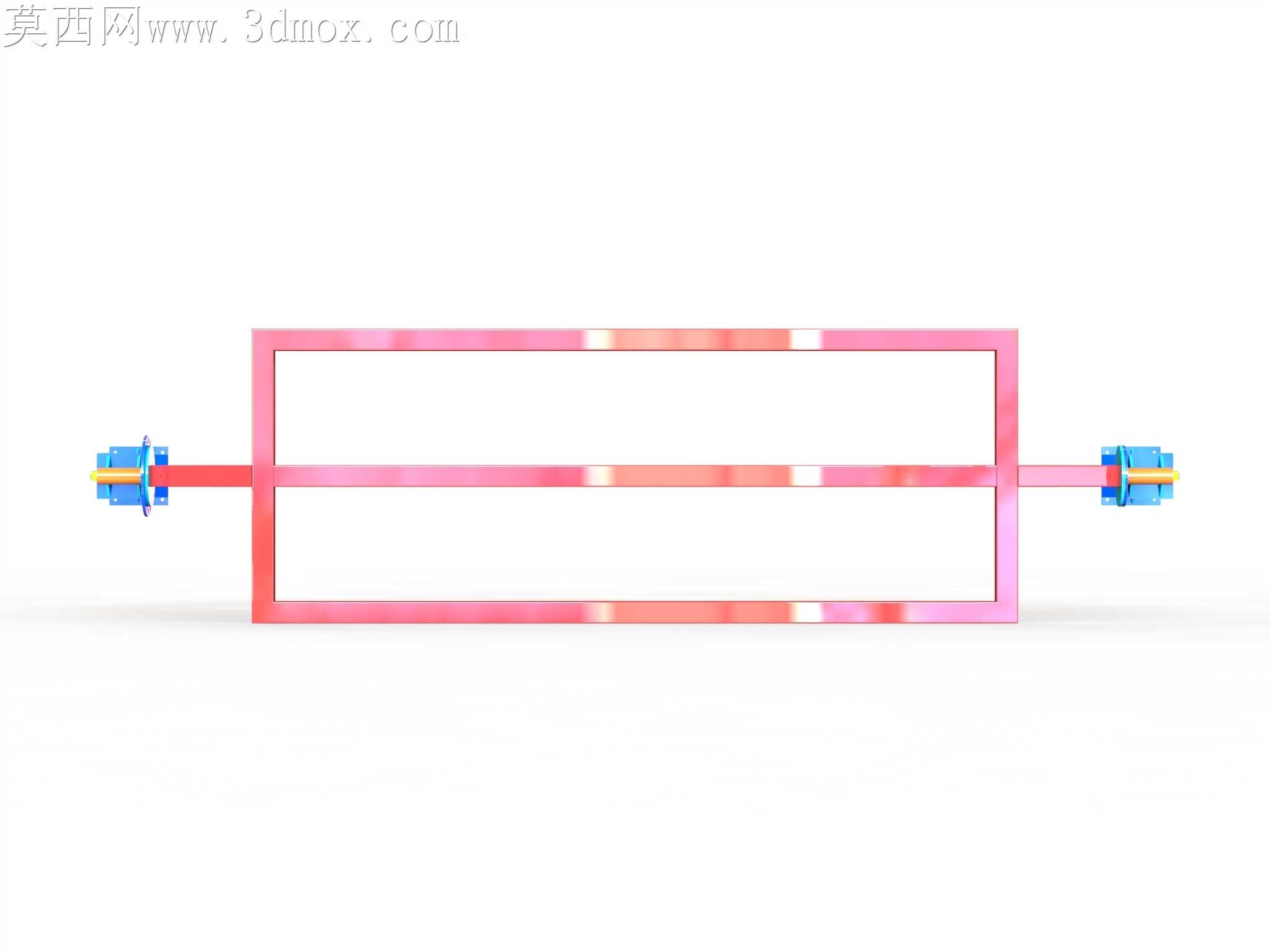

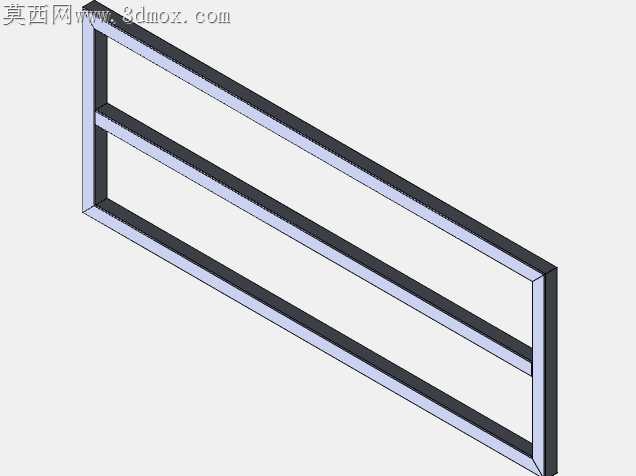

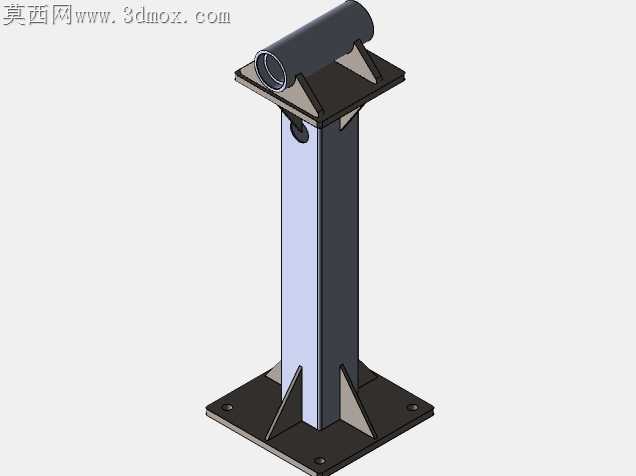

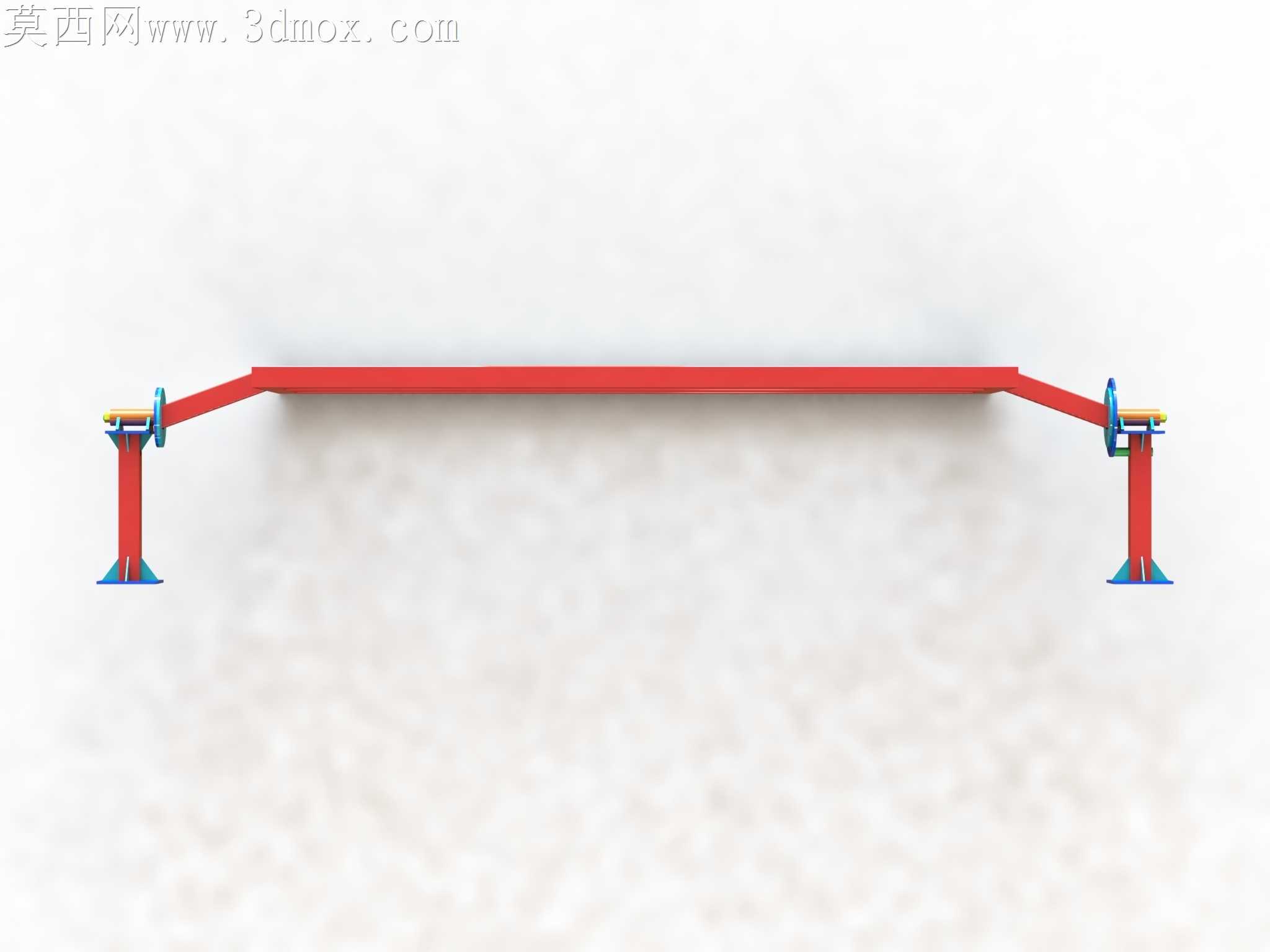

两端的旋转铰接轴特意选了带阻尼的衬套结构，不是普通的光轴穿套，扳动框架倾斜时能停在任意角度，不会因为焊件自重突然下坠砸伤工件或者工人，调角度的时候不用额外插定位销，手一松就锁止，焊完翻面的时候单手就能扳动，比之前的插销式结构省了一半的辅助时间。主框架用的是等边角钢拼焊的矩形框，建模的时候特意把拼接处的焊缝间隙留了1.5mm，对应车间里常用的二氧化碳气体保护焊的焊缝填充量，不会因为间隙太小焊不透，也不会间隙太大烧穿母材。

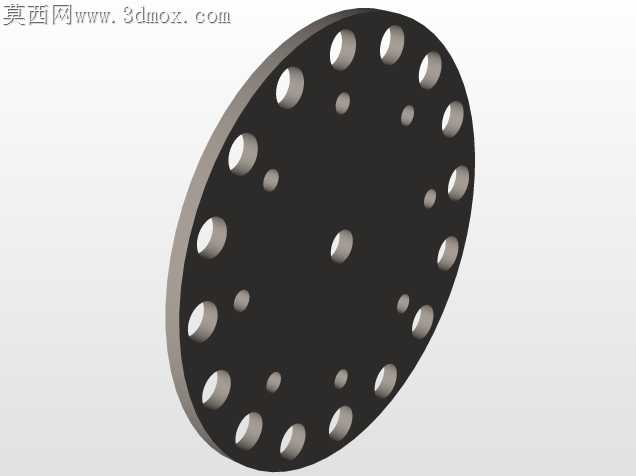

转档给客户确认的时候出过一次小问题，最初的铰接处手轮刻度标识在跨软件打开时丢了贴图，后来把刻度直接做成实体凸刻在转盘端面上，不管用什么版本的工程软件打开都能看清角度刻度，现场工人调倾斜角度时不用额外拿角度尺量，对着刻度盘就能调到需要的焊接倾角，平焊、角焊位置都能快速对位。做结构取舍的时候没加电动旋转模块，客户车间里焊接工位的电源经常要接焊把、打磨机，加电机会额外拖电缆，车间里焊渣飞溅容易烫坏线缆外皮，手动结构没有易损电气件，日常维护只要定期给铰接轴注黄油就行，适合巴西当地车间维护能力不算特别高的工况。

框架的横梁内侧特意留了通用的装夹孔位，客户后续要焊不同规格的框件时，自己配快速夹就能固定工件，不用重新改制架体。立柱底部的支撑脚做了加高的挡边，焊接时溅落的焊渣不会直接落到固定螺栓上，时间长了螺栓不会被焊渣锈死，后续要挪工位拆螺栓的时候不用费劲敲焊渣。整个架体的承重按200kg的焊件做的校核，两端立柱的受力点做了三角加强筋，满焊状态下长期承重不会出现立柱外撇的变形，之前老款架子用半年就因为承重变形导致旋转卡滞，这次把加强筋的位置特意挪到受力最大的铰接座下方，分散应力集中的问题。
