手动式简易圆管弯折加工设备结构

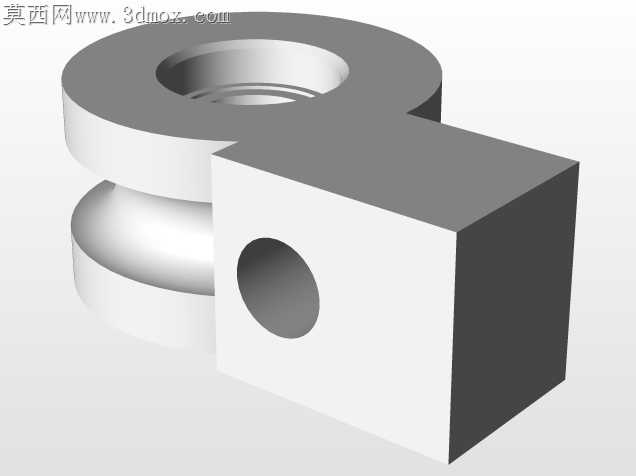

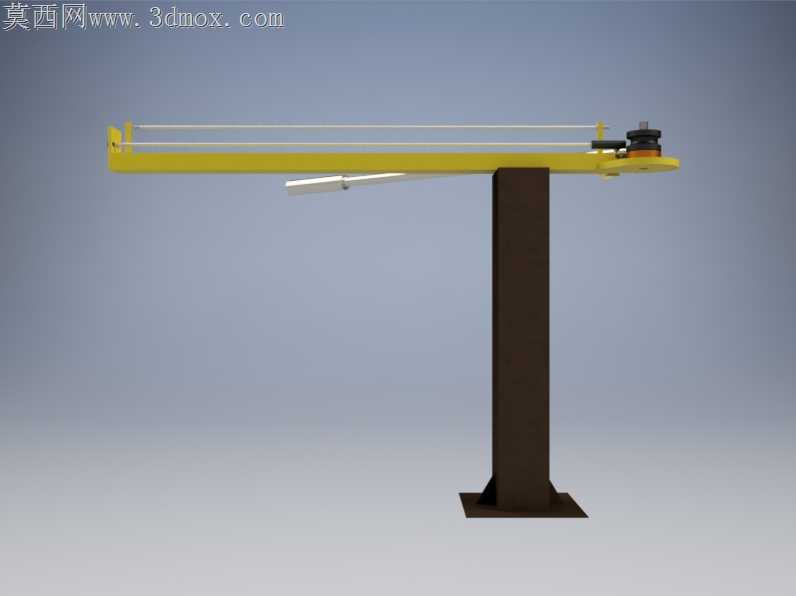

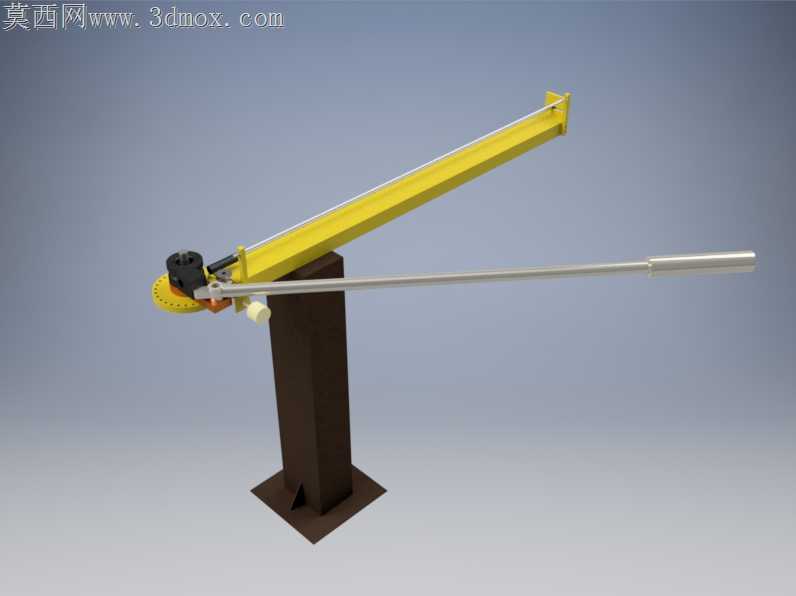

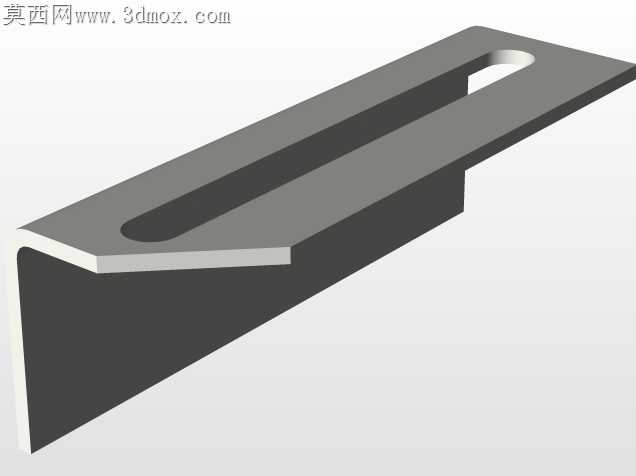

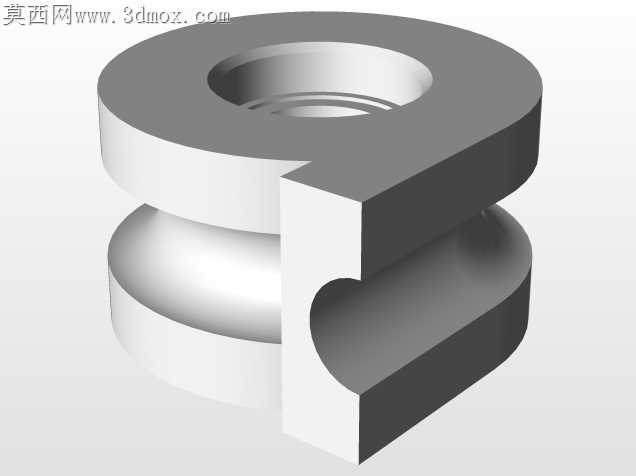

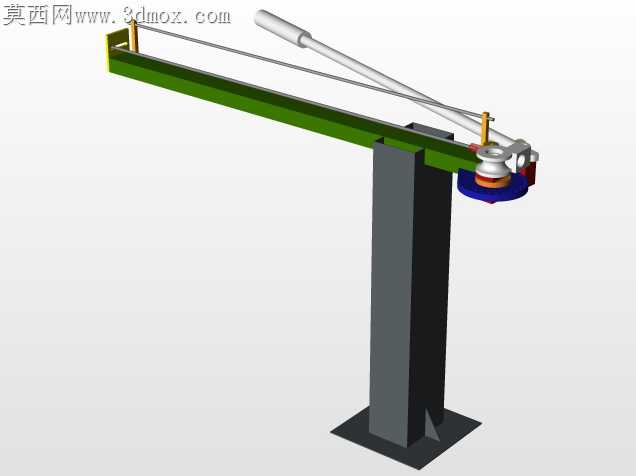

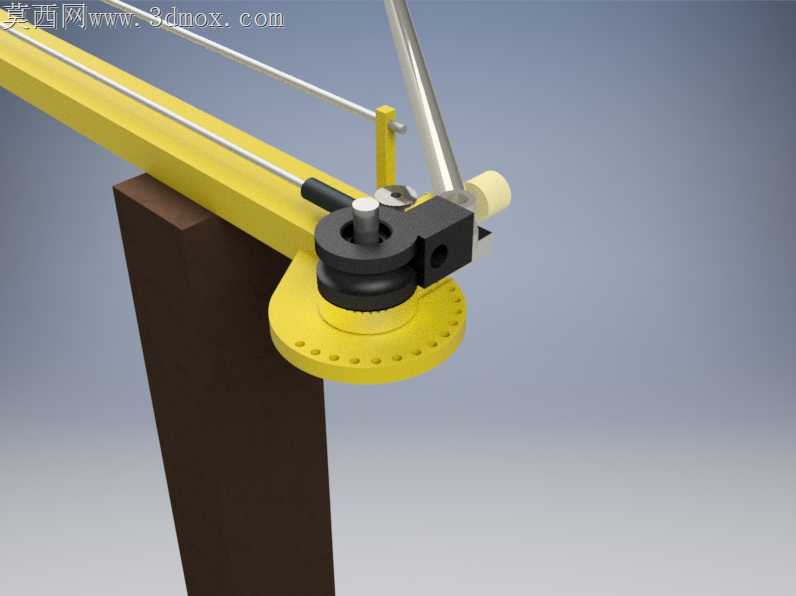

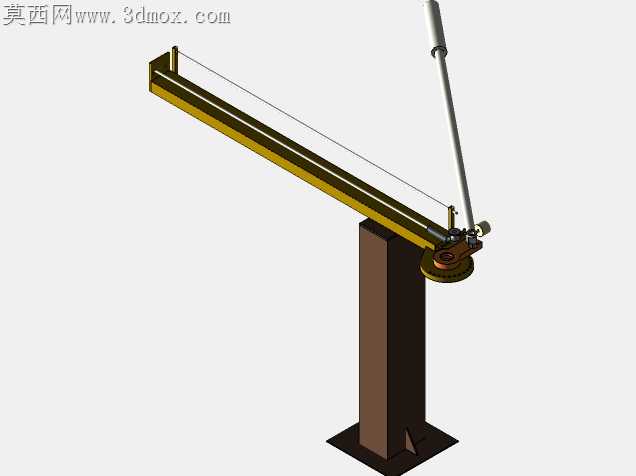

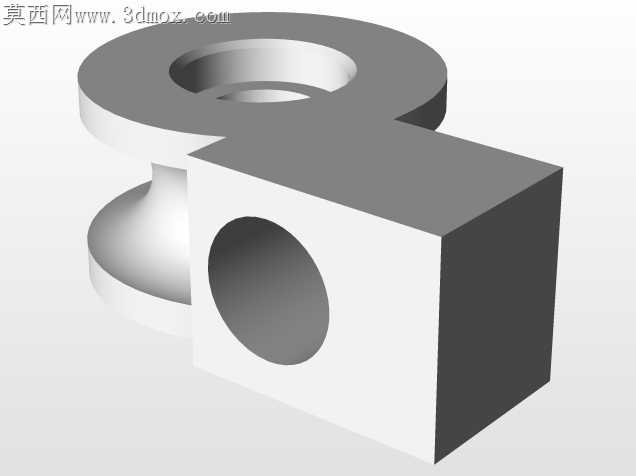

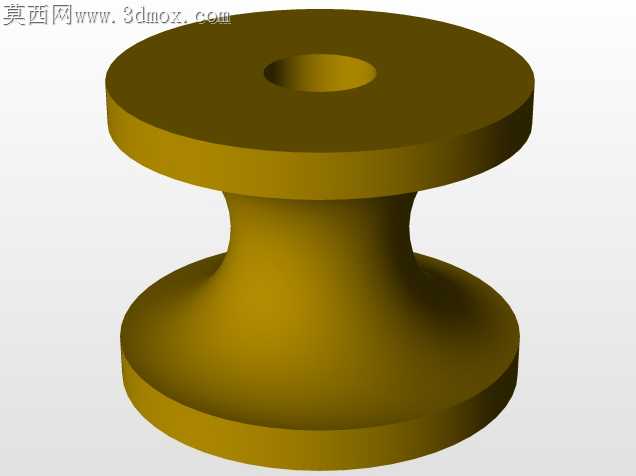

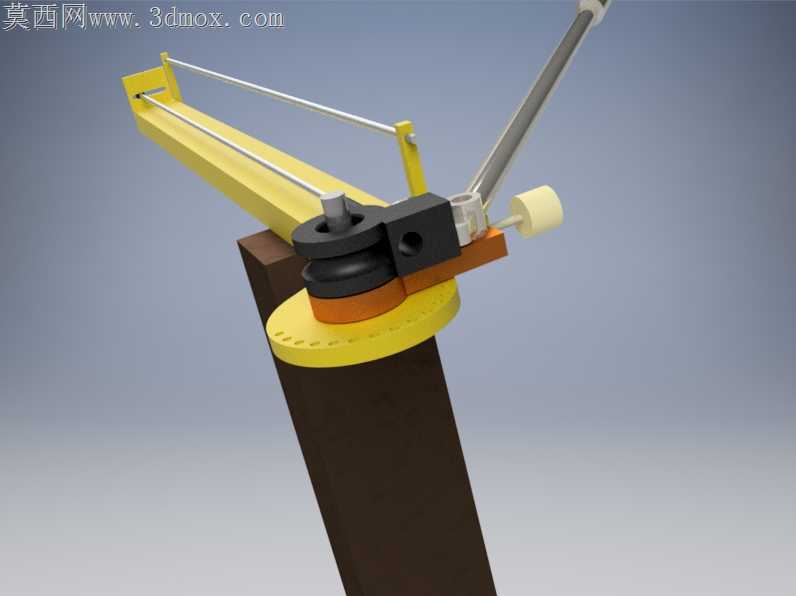

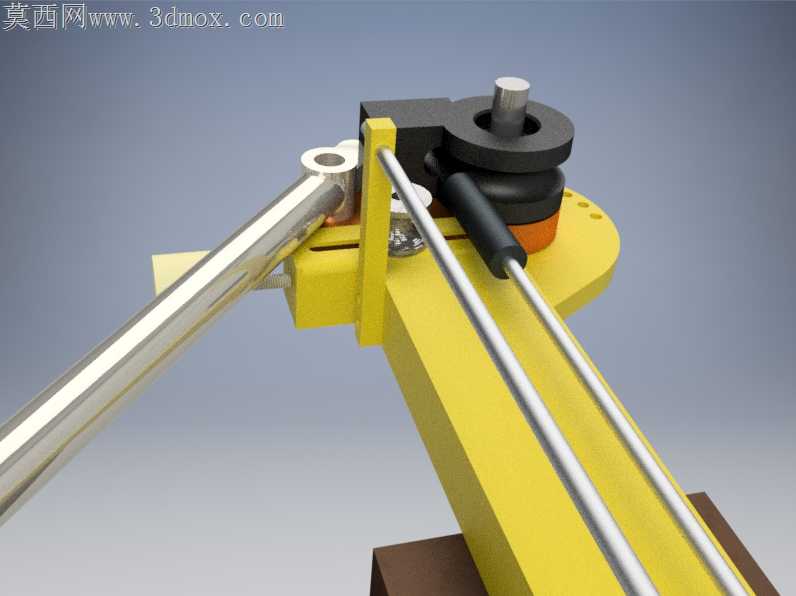

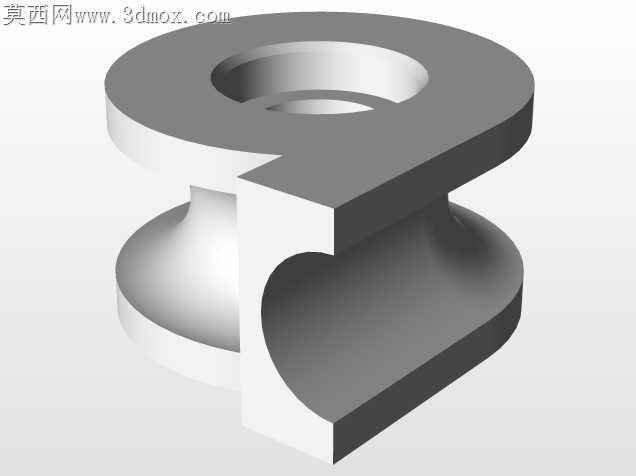

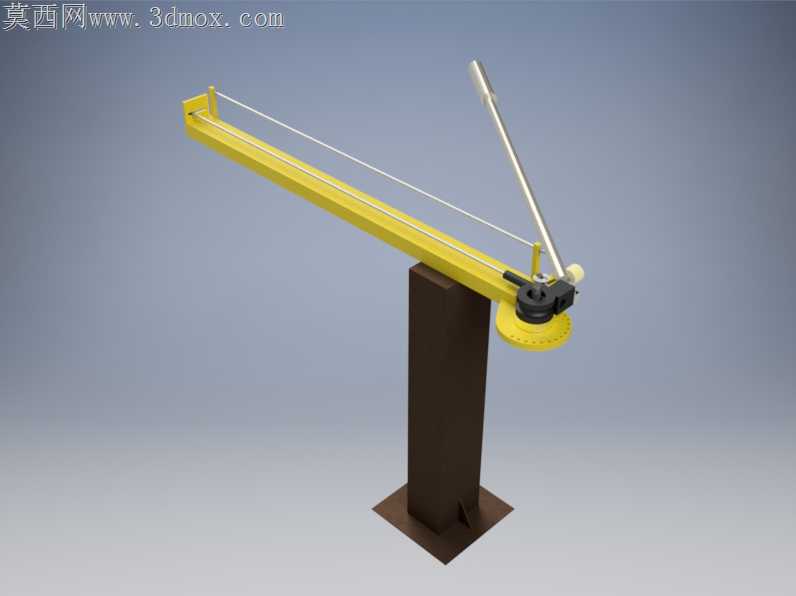

上次在实训车间帮师傅做小批量护栏圆管弯折，一开始用台虎钳硬压，管口挤变形不说，弯折处的弧度歪歪扭扭，锉了半小时毛刺还是没法跟对接的套管严丝合缝，回来就琢磨着做个不用接电的手动弯管结构。做的时候没敢直接套现成的弯管模参数，特意把弯折轮的槽深做了0.2mm的余量，之前跨软件转档的时候，轮盘的定位孔轴线偏了0.15mm，打样出来手柄扳到一半就卡滞，后来反复核对装配公差，把定位销的配合改成H7/h6，扳动的时候就没有晃量了。长压臂的长度改了三次，一开始做短了，扳到45度就需要整个人压上去，薄壁管还容易被夹块硌出凹痕，后来把压臂加长到原来的1.4倍，还在压杆末端套了防滑的胶套，单手就能施力，夹块的接触面特意铣了和圆管外径匹配的弧面，还垫了薄橡胶层，压出来的管面没有压痕，连0.8mm壁厚的不锈钢小管都不会瘪。转盘上的角度刻度是后来加的，一开始没做刻度，弯折角度全靠肉眼瞅，做出来的管件角度差个三五度是常事，后来在转盘边缘铣了定位卡槽，每隔15度做一个定位孔，插销卡进去就能固定弯折角度，批量做的时候不用反复量角度，效率提了不少。固定底座的夹槽特意做了加宽设计，不管是台虎钳夹持还是焊在工作台面上都能稳当，之前试做的时候底座太薄，扳动的时候整个设备晃，后来把底座的钢板厚度加到8mm，还加了两道加强筋，就算弯直径20mm的铁管也不会翘边。做这个结构的时候没搞复杂的传动件，全靠手动杠杆施力，小作坊、工地现场做个防护栏、晾衣架的圆管弯折都能用，不用接气源电源，搬着就能走，之前给做五金维修的师傅打了个样，他说比之前买的重型弯管机顺手，弯小批量的管件不用搬大设备，省了不少力气。哦对了，压臂上的导向杆一开始用的是光杆，弯管的时候长管容易窜动，后来加了两个可调的定位挡圈，管子伸进去靠到挡圈就定位，弯折的位置不用反复量，同一批管件的弯折位置误差能控制在0.5mm以内，对接的时候不用反复修磨管口。
