杜卡迪Panigale1199摩托后副车架结构

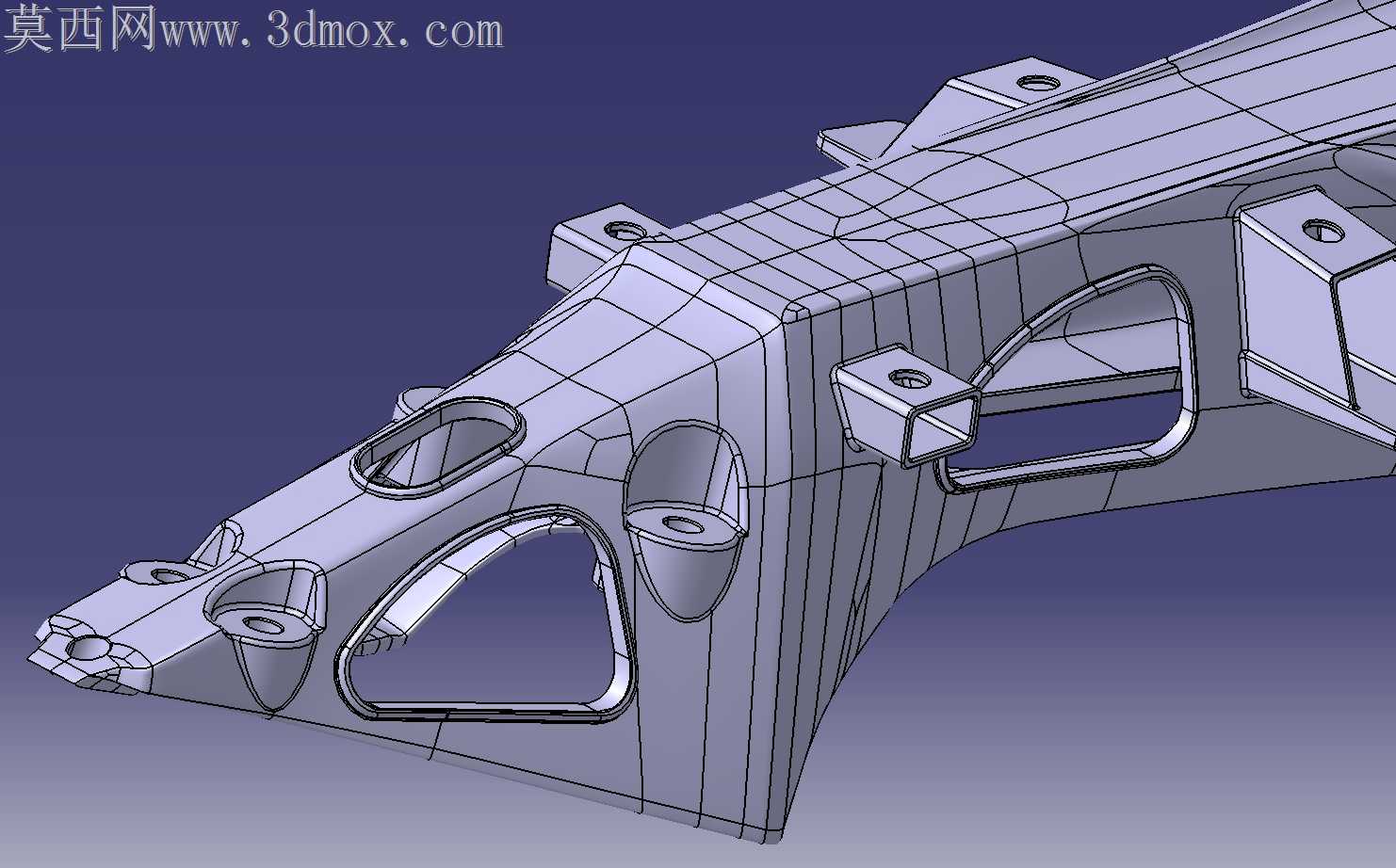

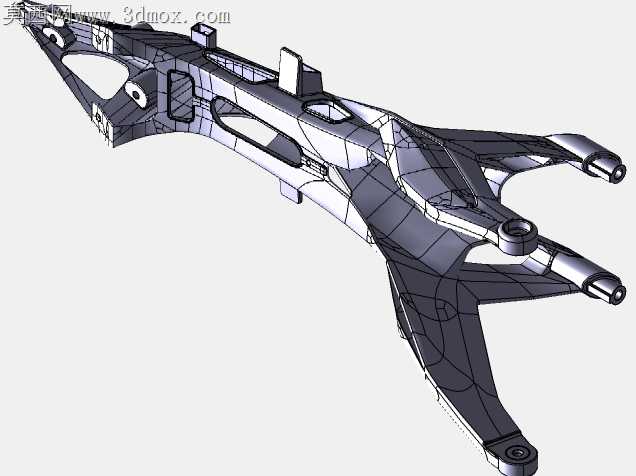

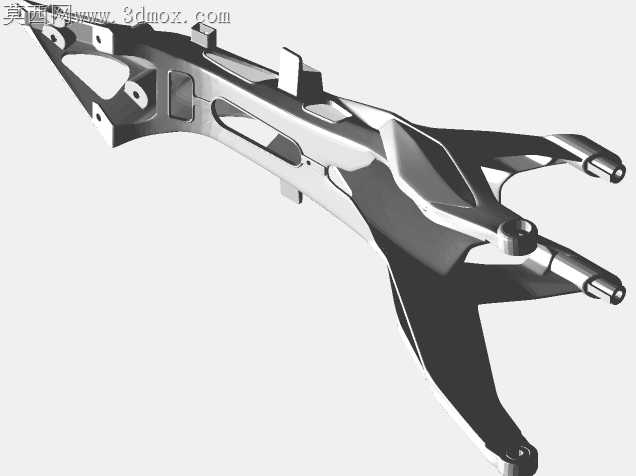

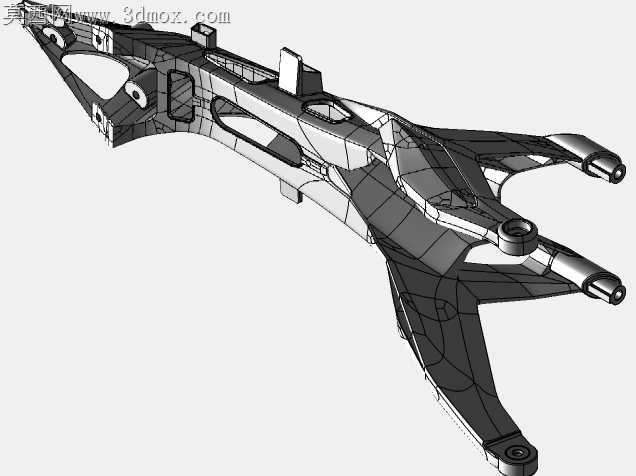

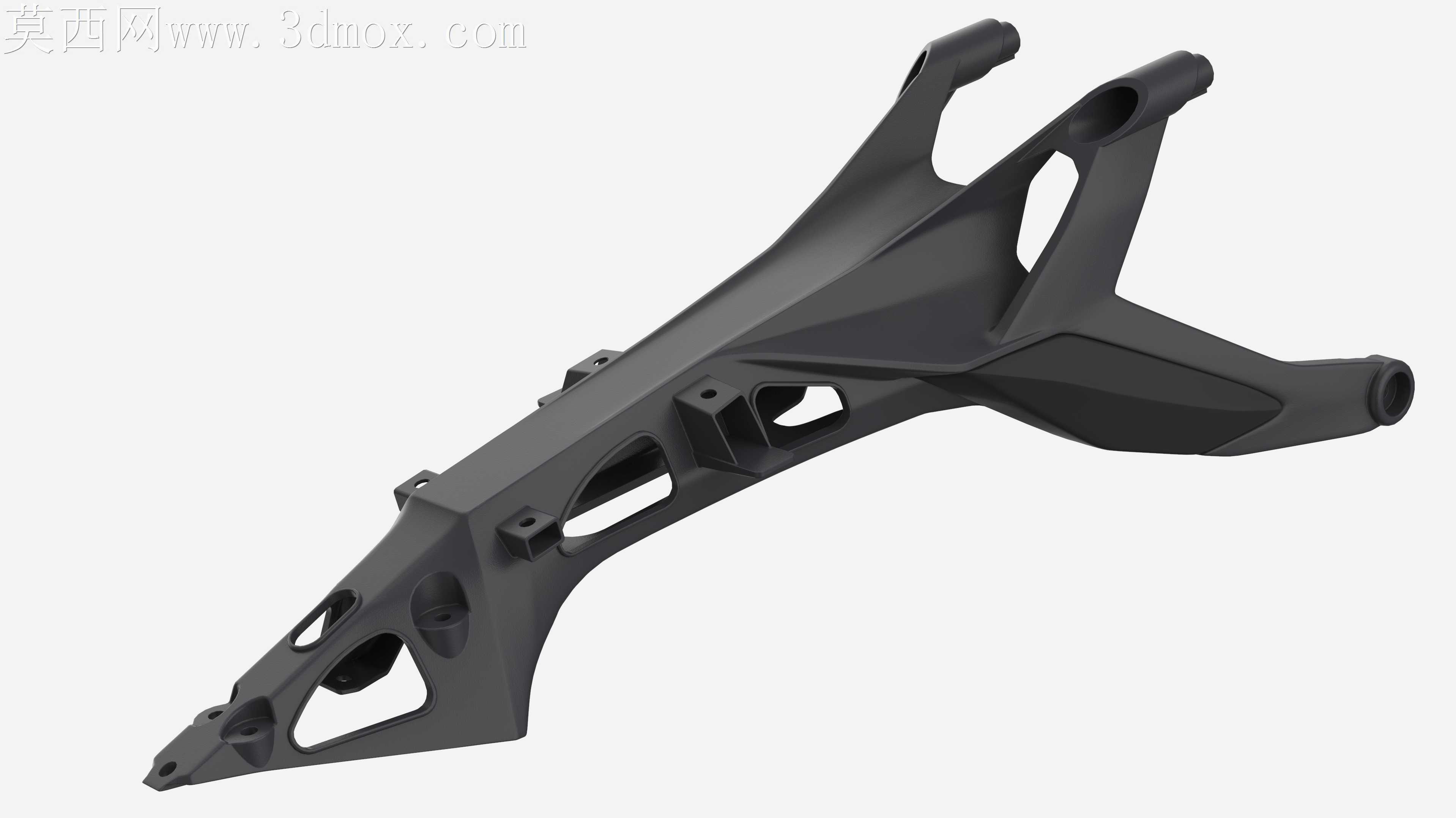

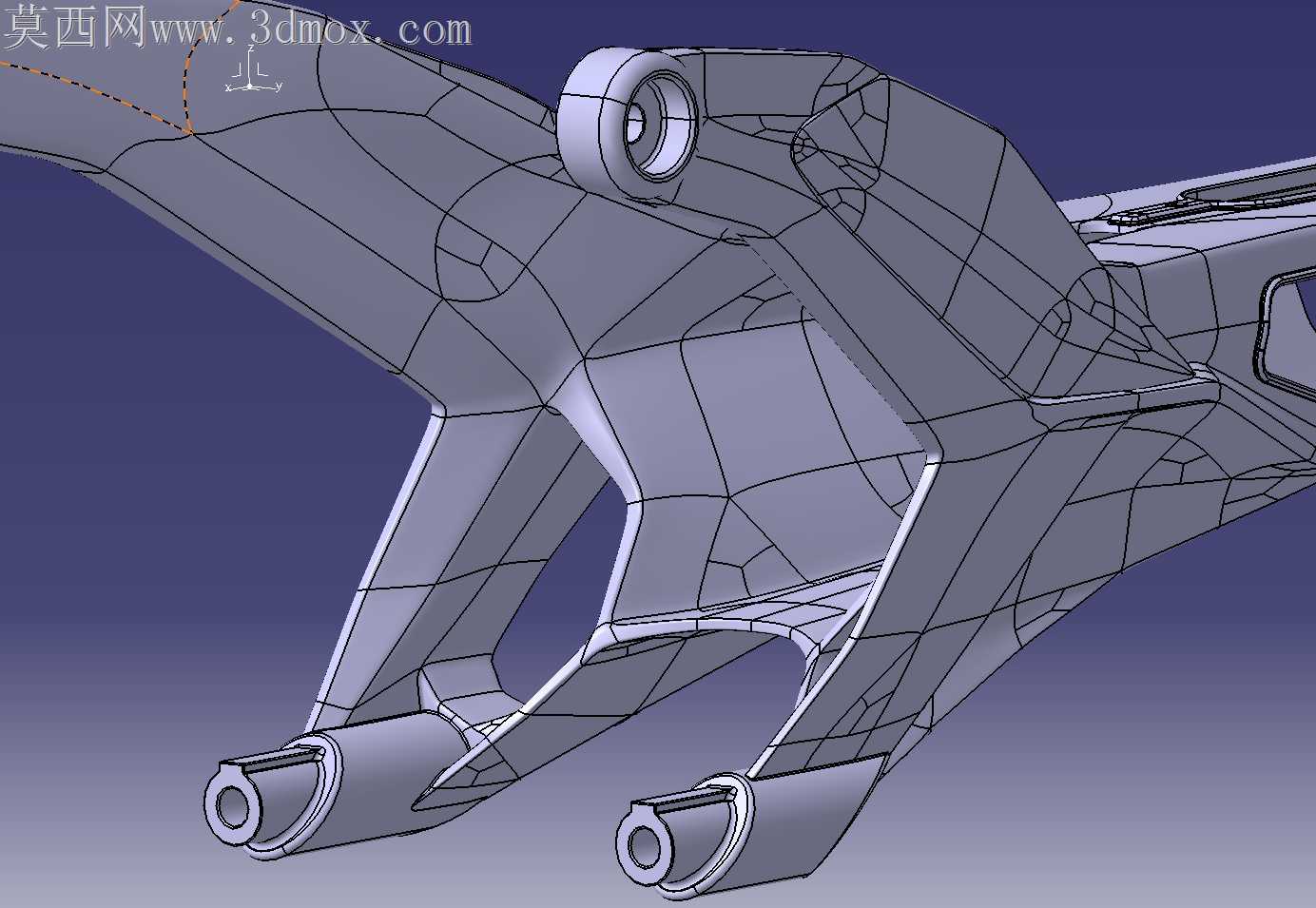

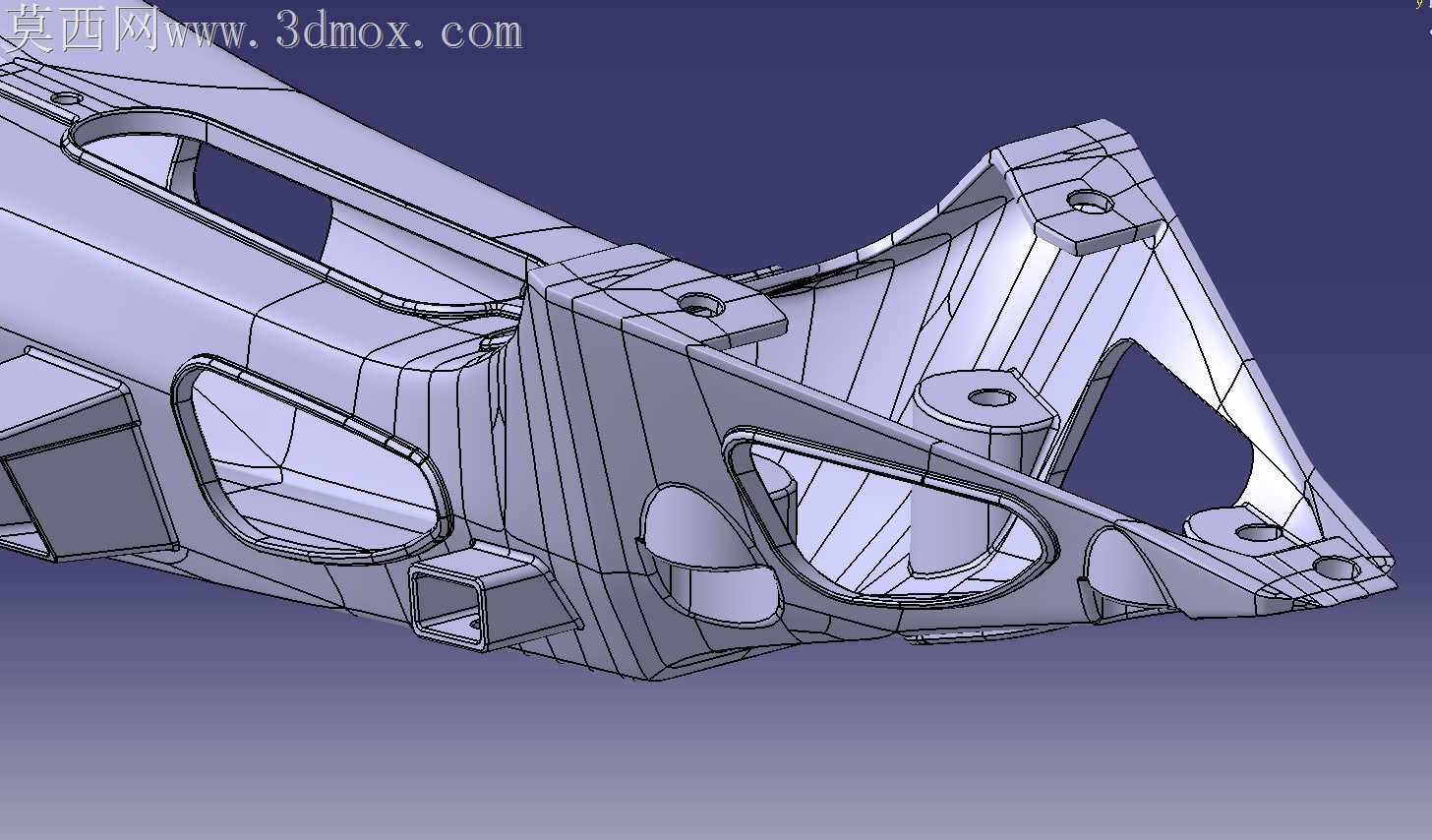

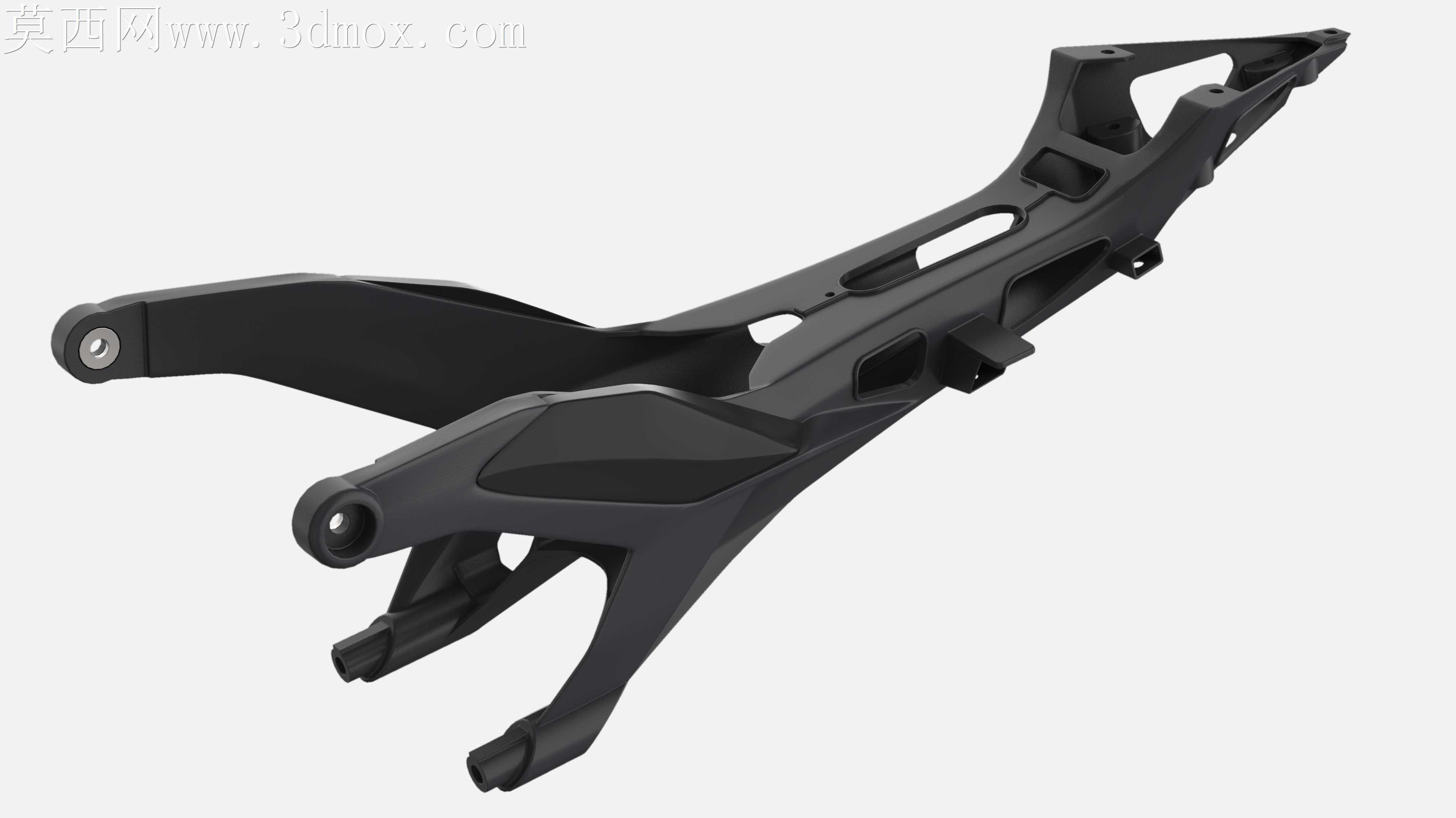

刚拿到1:12比例模型测绘数据的时候，最先注意到的是原架子安装孔位边缘的注塑飞边，那是小比例模型量产时脱模留下的痕迹，要是直接照着抄数数据做，后续装配尾罩、后座垫的时候肯定会出现公差错位，孔位对不上螺栓穿不过去的问题。做这个副车架的时候没走常规的先画主体再补细节的路子，先把所有安装点位的坐标卡准了，包括后摇臂连接的轴孔、后座固定的卡扣位、尾部线束穿引的槽位，每个点位的公差都卡到0.02mm以内，避免后续和其他部件装配出现干涉。曲面过渡的时候特意调整了加强筋的厚度，原模型的加强筋做的偏薄，要是按真实机车的受力工况来算，过坑的时候尾部载荷集中很容易出现应力断裂，所以在不改变外观轮廓的前提下，把内部筋位的厚度做了梯度调整，靠近主轴连接的位置筋厚加到3.2mm，往尾部延伸的位置逐步减薄到1.8mm，既保留了原设计的镂空轻量化观感，又能满足结构强度要求。跨软件转档的时候踩过好几次坑，最开始把曲面从建模软件导去做渲染的时候，出现了好几处破面，尤其是镂空位置的曲面衔接处，因为是多段曲率连续的面，转档时公差没匹配上就会出现碎面，后来特意把所有衔接面做了G2连续缝合，导出的时候把公差调到0.001mm，才解决了破面的问题。图纸标注的时候也费了不少功夫，这个副车架的异形曲面太多，常规的三视图没法把所有安装位的角度标清楚，特意补了六个方向的局部剖视图，把每个斜向孔位的倾角、安装面的平面度要求都标清楚，避免加工的时候看错角度。做结构取舍的时候也纠结了很久，原设计里有几个很小的减重孔，直径不到2mm，要是拿去做机加工或者3D打印，这么小的孔很容易出现堵料或者钻头断裂的问题，最后把这几个微孔调整成了2.5mm直径，既不影响整体的轻量化视觉效果，又能适配常规的加工工艺。整个架子的尾部安装位特意做了0.1mm的装配余量，考虑到不同加工方式的公差波动，留这点余量刚好能让后座卡扣卡紧，不会出现松动晃荡的情况，也不会因为余量太大装上去有缝隙。
