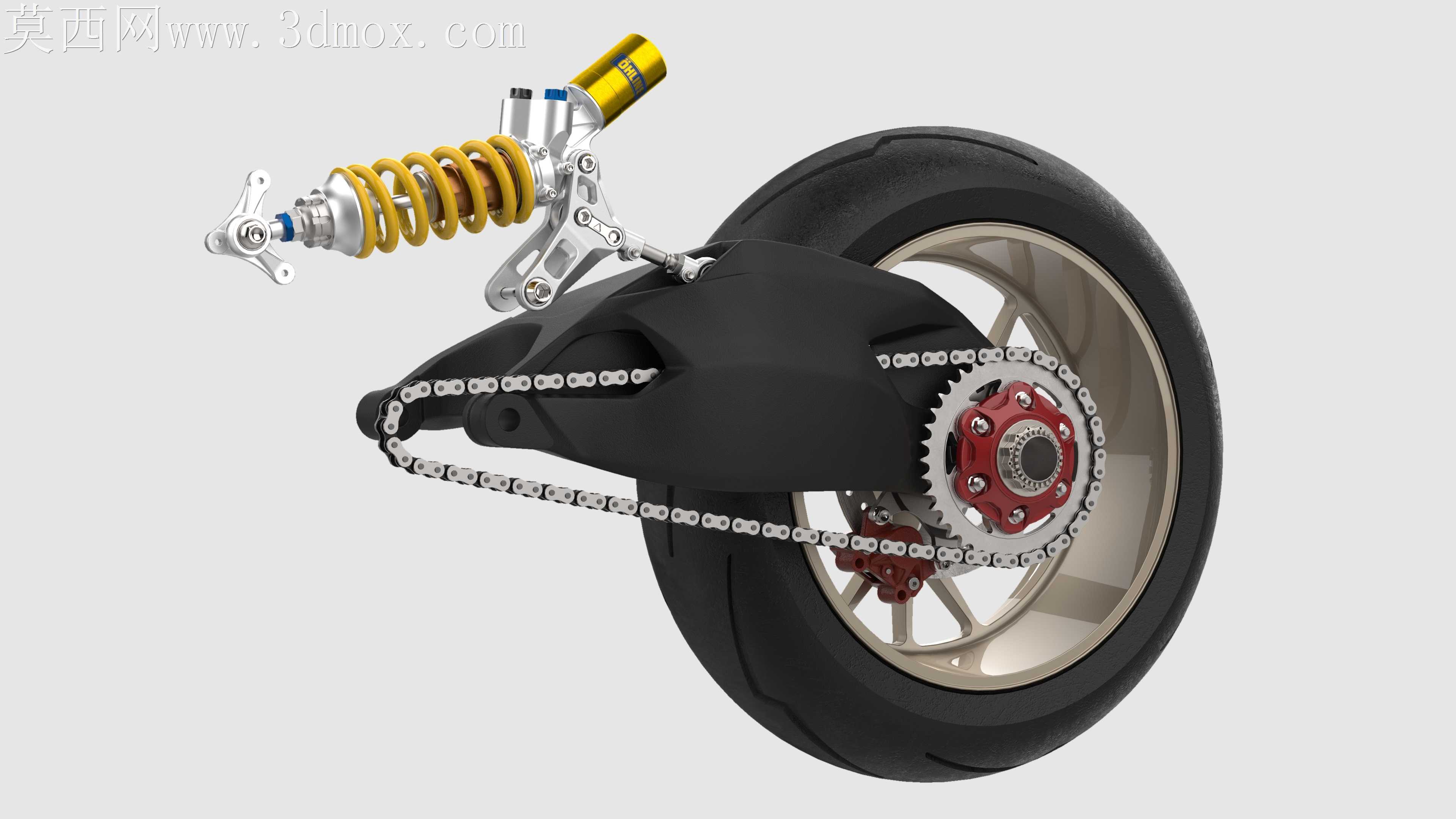

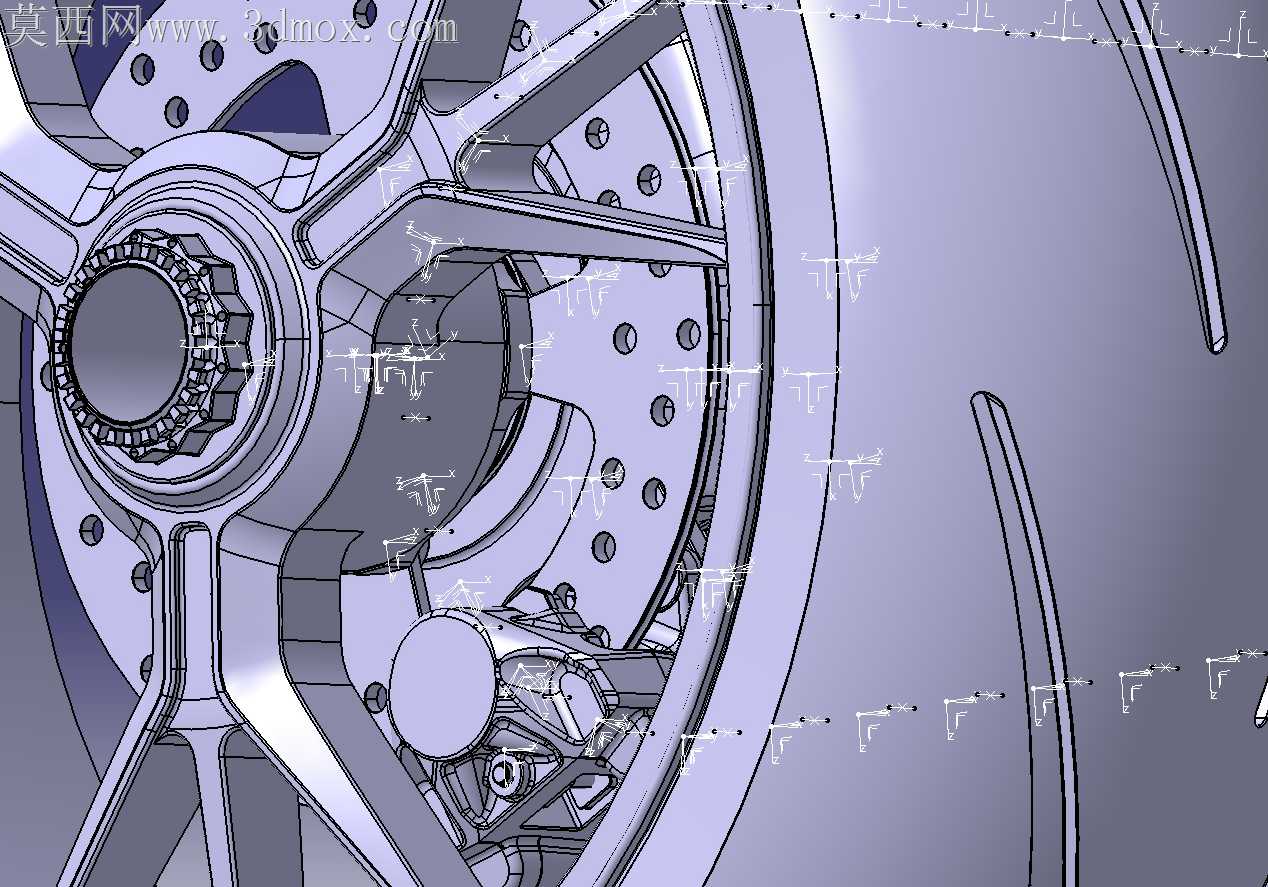

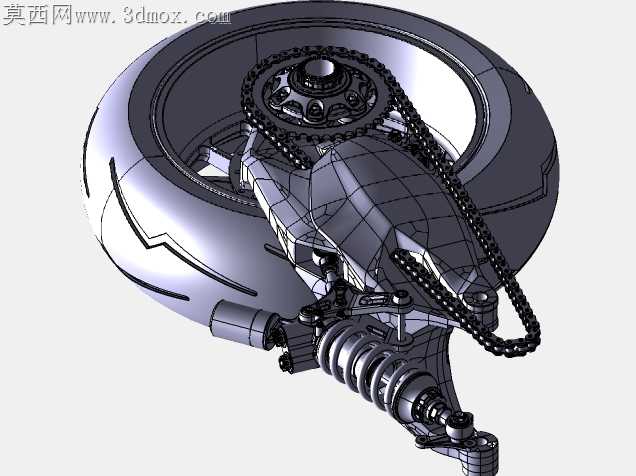

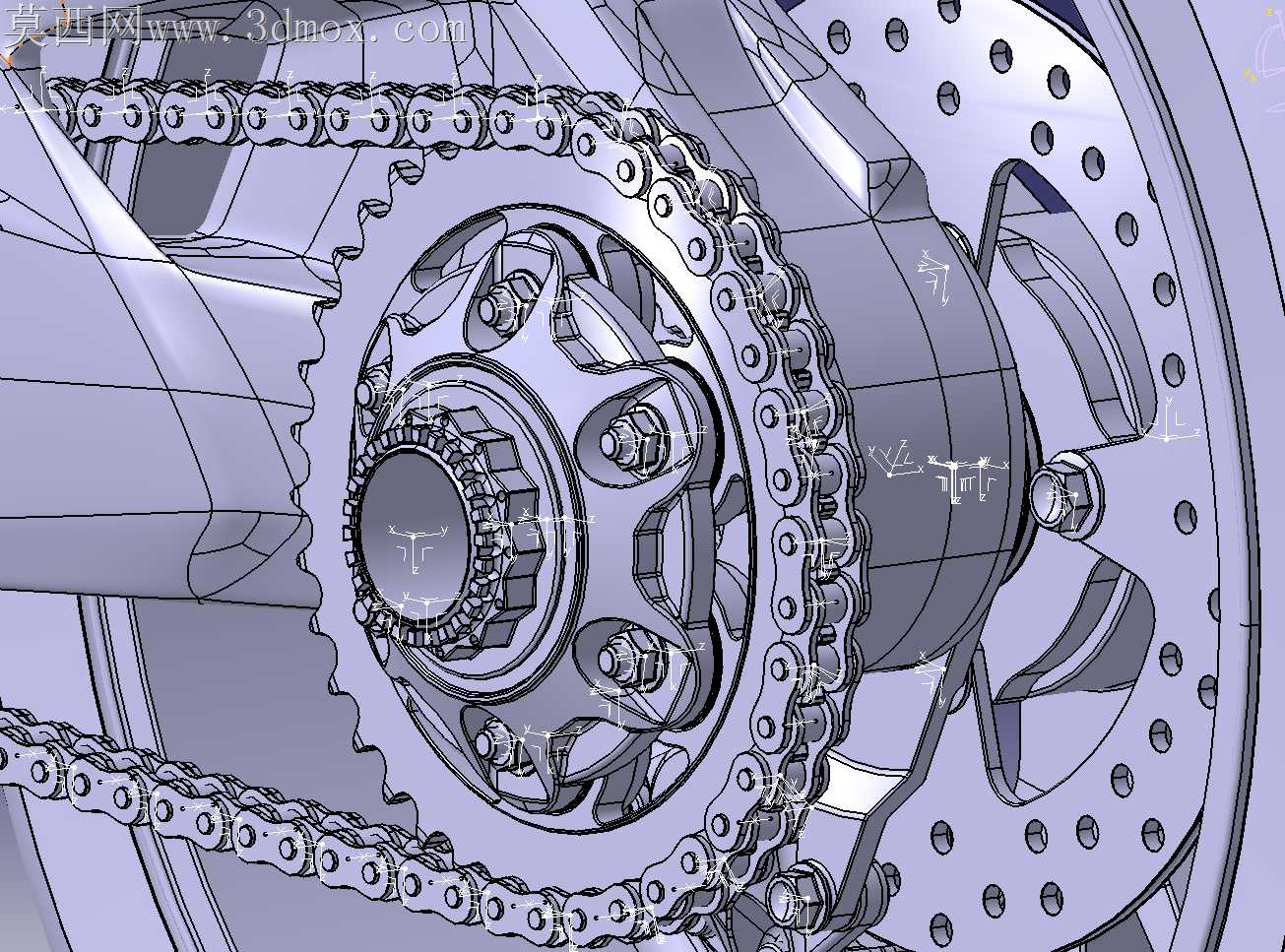

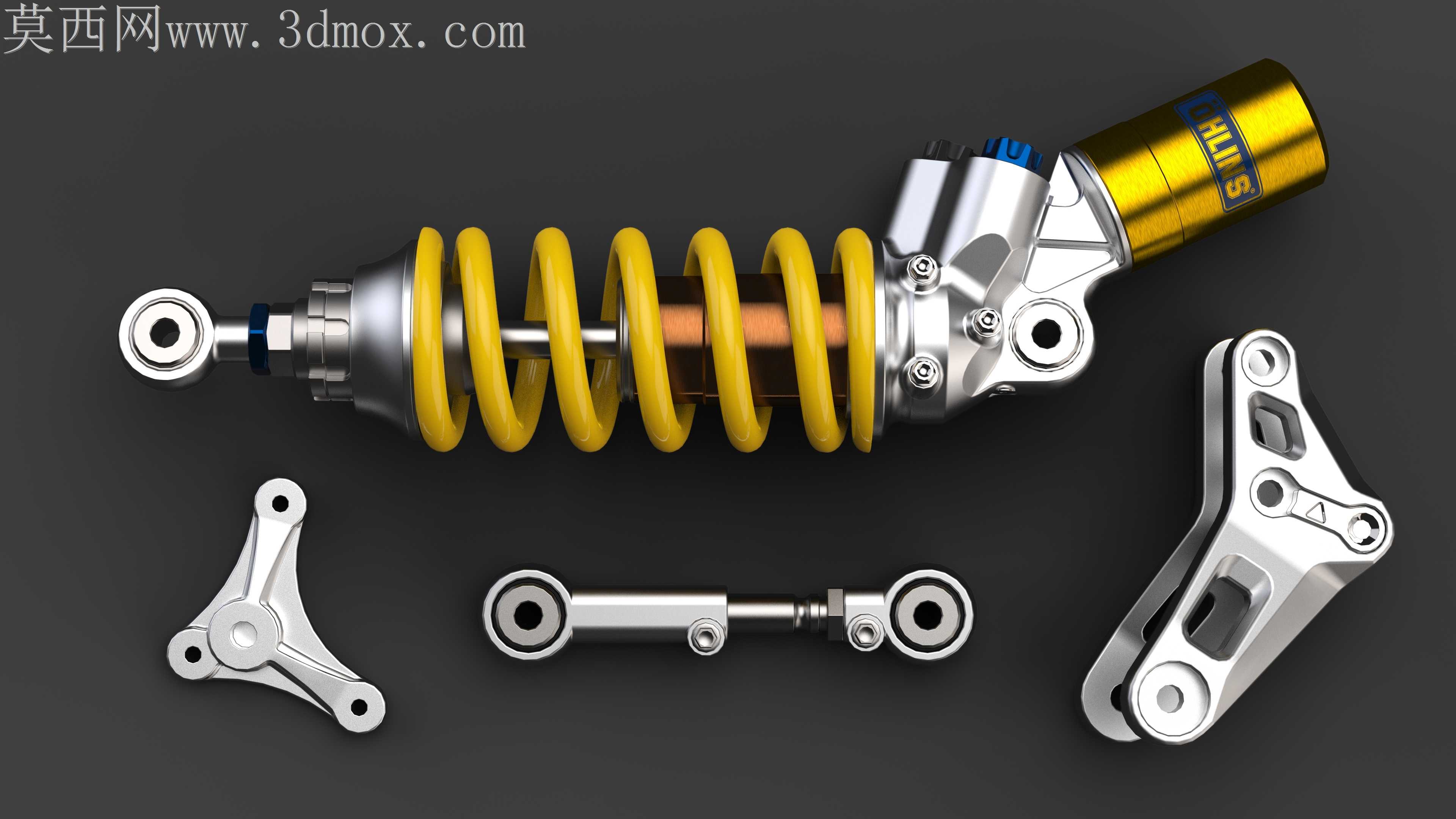

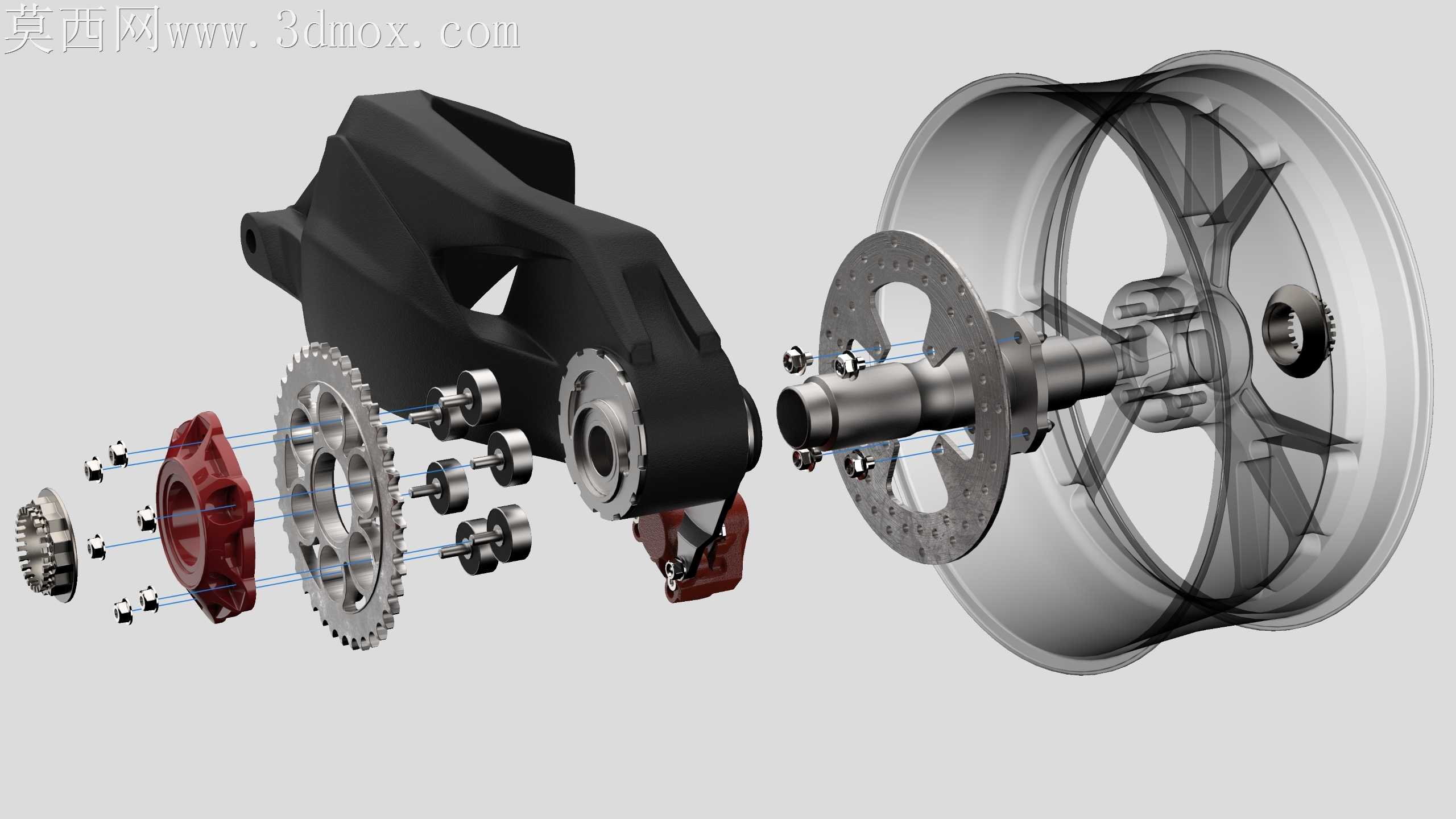

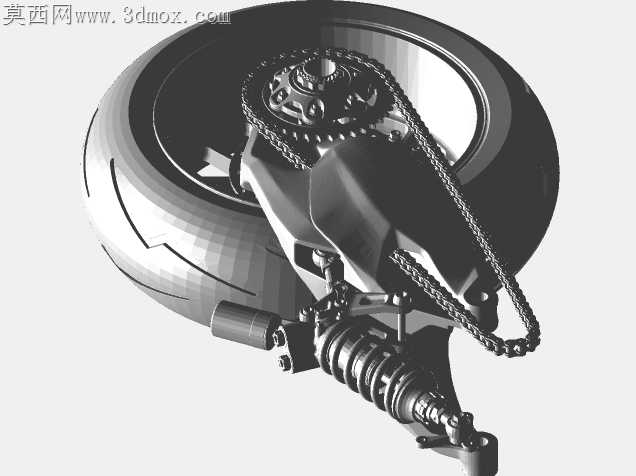

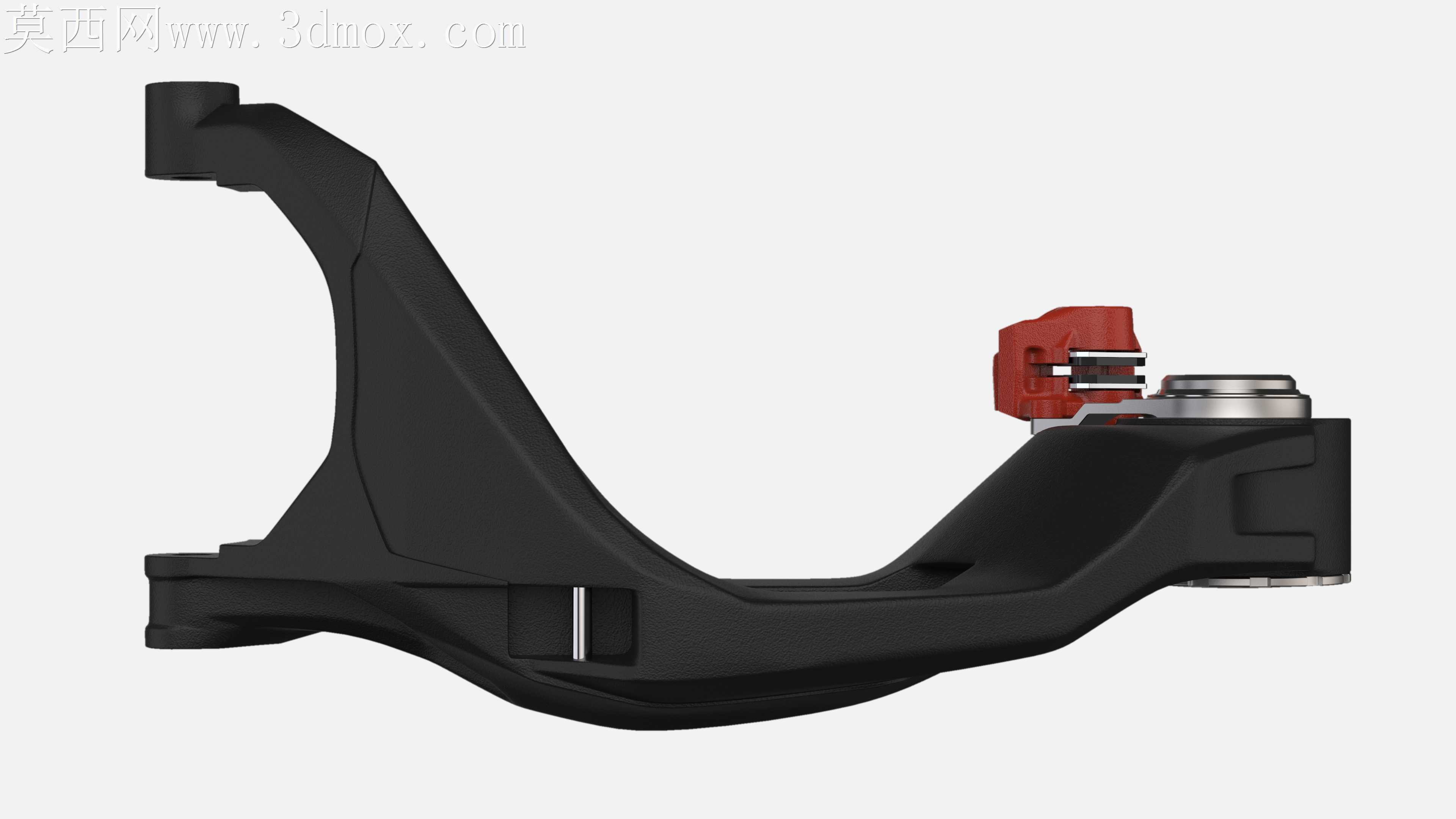

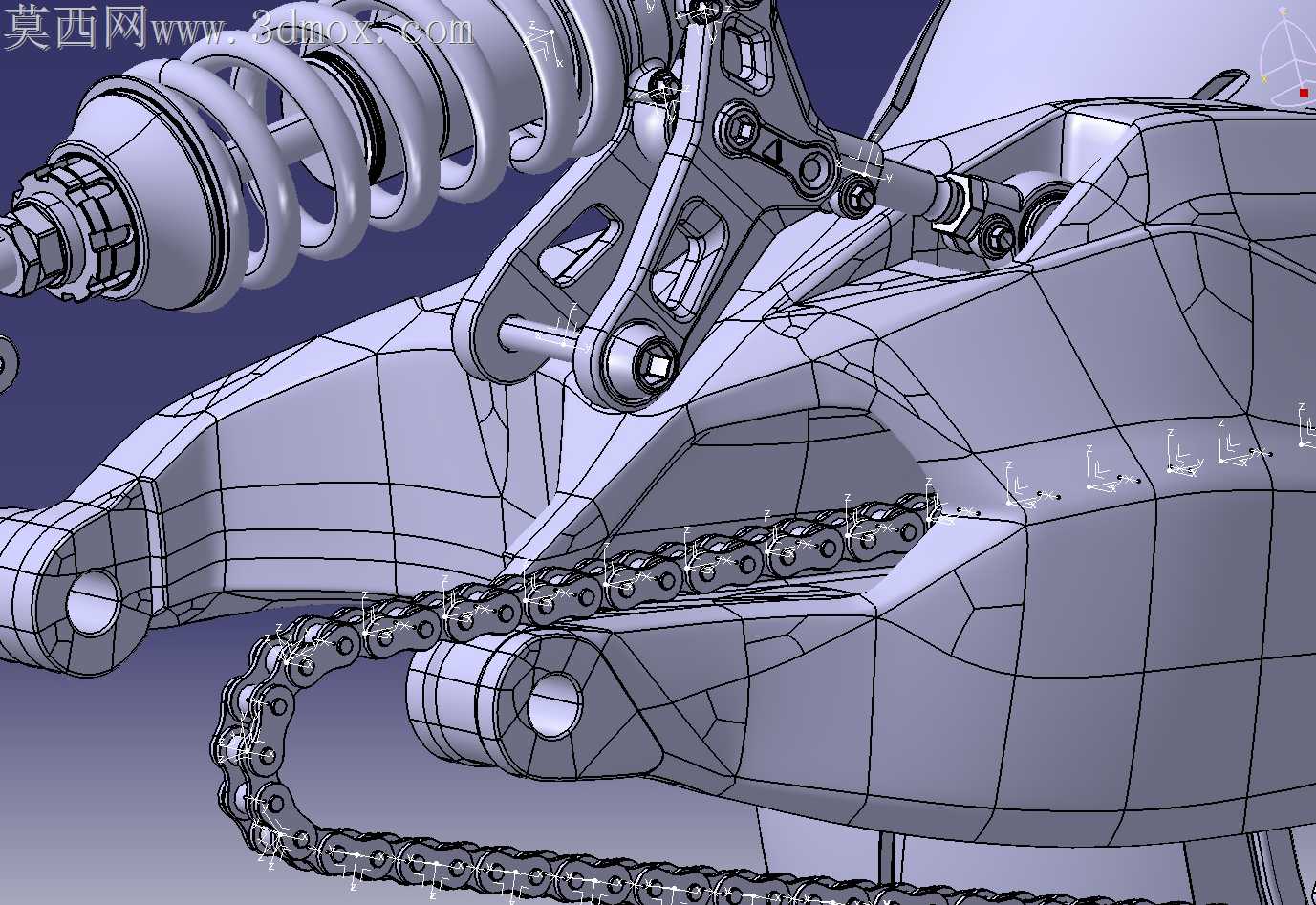

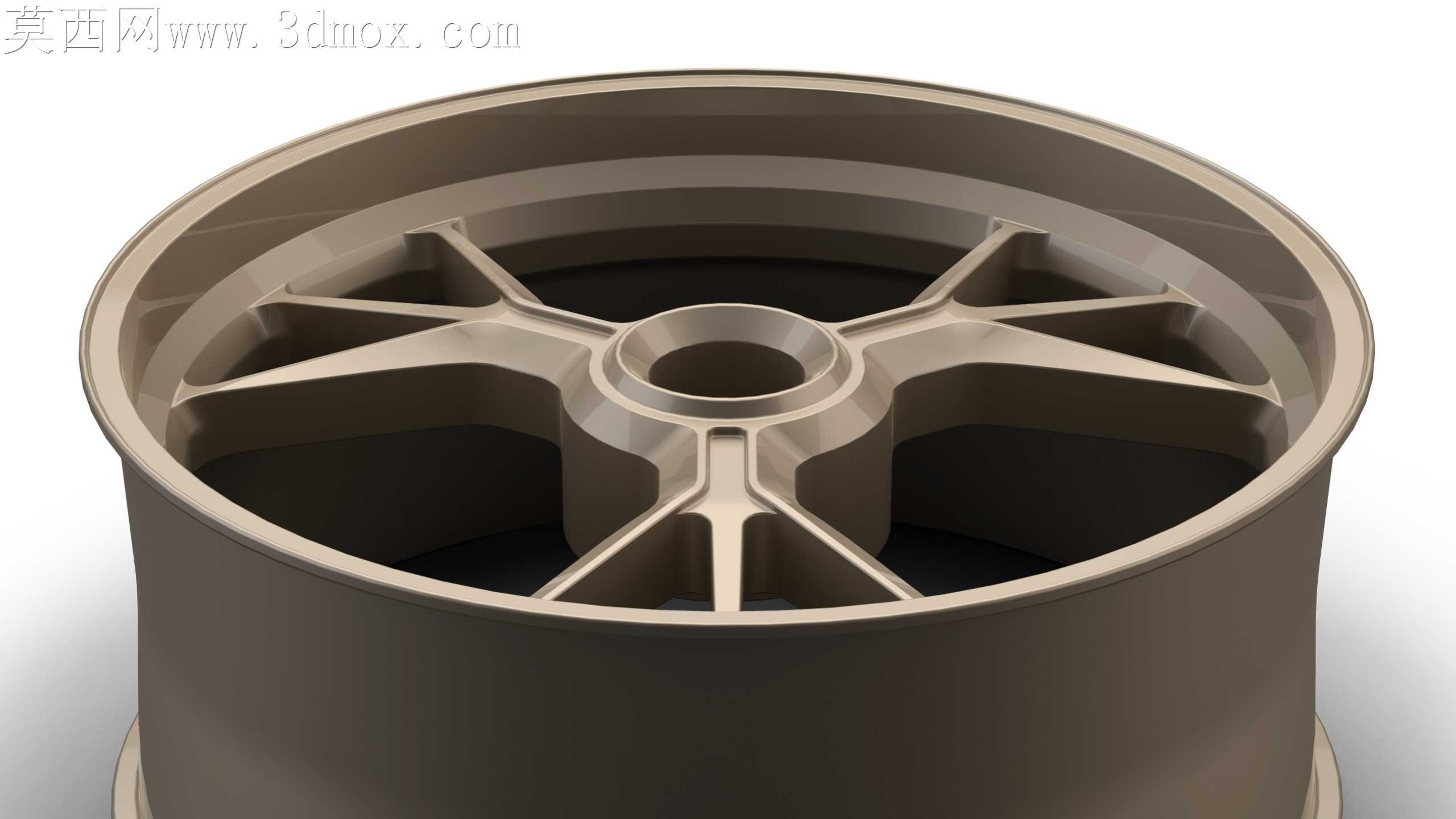

刚铣完单摇臂安装座的铝件试切样时,刀纹带出的0.12mm毛刺让我直接推翻了最初的衬套过盈配合方案,毕竟赛道工况下后轴承受的侧向冲击是街车的2.7倍,这点毛刺压合后形成的应力集中点,跑满三圈赛道日就可能萌生裂纹。做这套后总成的初衷是硕士阶段做高性能摩托悬架动力学验证的实物参照,我没直接拿现成的扫描点云凑数,蹲了本地杜卡迪车友会三次赛道活动,拍了1200多张不同磨损程度的后悬挂细节,连减震器弹簧预压环上的防滑齿磨损痕迹都对着实车逐段核对。跨软件转档时踩过不少坑,最初把摇臂的碳纤维包覆层曲面从Alias导进结构件环境时,曲面接缝处出现了0.07mm的破面,我没直接用自动补面工具糊弄,沿着实车包覆层的分模线重新切了曲面边界,保证包覆层和金属基体的贴合间隙控制在实车装配的0.2mm公差内,毕竟真车的碳纤维包覆不是装饰件,是要承担部分摇臂侧向刚度的结构部分。图纸标注时最费神的是链轮座的六颗固定螺栓扭矩标注,最初按普通摩托后链轮的扭矩值标了45N·m,后来对着维修手册和赛道技师的实操记录反复核对,才发现杜卡迪的后链轮座因为采用了偏心快拆设计,螺栓扭矩要严格控制在38N·m,还要打螺纹胶,扭矩过大反而会让铝制链轮座的螺纹孔在高频振动下滑牙。量产结构取舍上我也做了反复调整,最初把减震器的高低速压缩阻尼调节旋钮做了全可动的拆分结构,后来考虑到动力学仿真只需要提取弹簧刚度和阻尼系数参数,就把调节旋钮做成了和减震筒体一体的结构,既保留了外观辨识度,又避免了细碎零件在仿真装配时出现过约束报错。链条和链轮的啮合间隙我反复调了七次,最初按理论节圆啮合做的装配,转起来发现链节和链轮齿侧的间隙只有0.03mm,根本不符合实际工况下的链条张紧余量,后来参考实车冷态下25mm的链条下垂量,重新调整了后轴和副轴的中心距,让链传动的啮合间隙刚好落在实车保养手册要求的范围内。刹车卡钳的安装座定位我也没照搬通用参数,对着实车测量了卡钳中心和刹车盘摩擦面的偏移量,把安装座的定位销孔位置偏移了0.05mm,避免装配后出现刹车拖滞的问题。整个模型做下来,我没追求华而不实的全可动拆分,所有结构细节都围绕悬架动力学仿真的需求调整,每一处公差、每一个曲面的处理,都对应着实车赛道工况下的实际受力状态,哪怕是弹簧的螺距渐变,我也按照实车奥林斯减震的弹簧刚度曲线逐圈调整,保证仿真时弹簧的压缩特性和真车完全一致。
- 全部评论(0)
- 模板大小 320.13 MB
- 售价 5金币
- 浏览次数
- 系统要求 STL,STEP / IGES,Rendering,CATIA
- 软件分类 通用机械零部件
