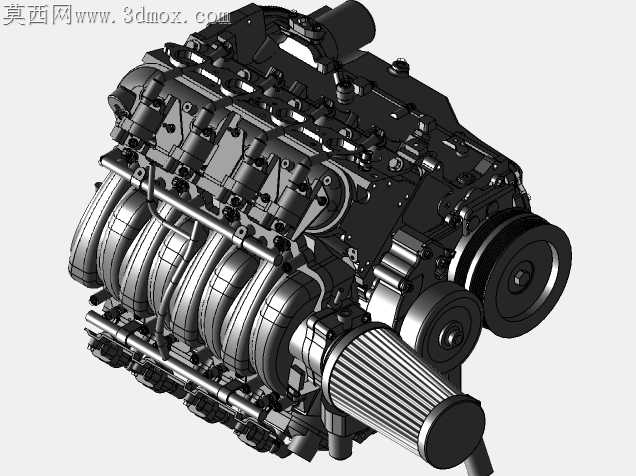

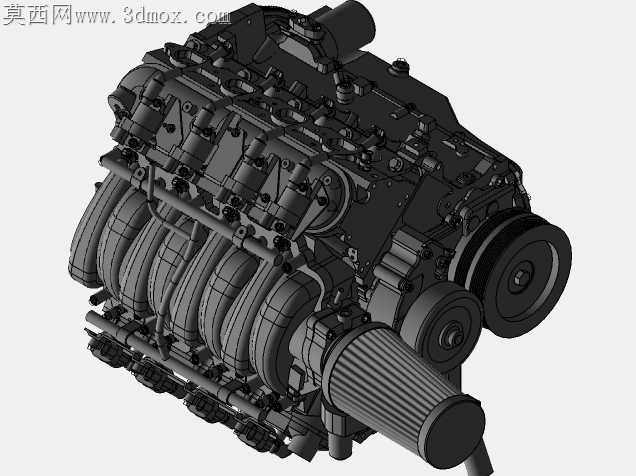

LS3汽车动力总成精细三维结构

刚拿到原厂扫描点云的时候，进气歧管曲面的拼接缝处留着0.12mm的错位毛刺，要是直接拿去做CNC首版加工，走刀到接缝位置肯定会崩刀，我先把点云分层导入，把歧管内壁的曲面做了曲率连续过渡，特意保留了进气道内壁的微凸纹理，毕竟实车工况下这层纹理能优化进气紊流，不能为了曲面光顺把实际性能特征磨平。

做缸盖部分的时候，一开始跨软件转档把火花塞安装孔的同轴度公差带弄偏移了0.2mm，要是按这个结构装上火花塞，密封锥面肯定压不严，实机运转会漏气冲缸垫，我对着原厂维修手册的尺寸链重新校准了安装孔的位置度，把周边的加强筋厚度做了微调，既保留原厂的轻量化减重槽，又避免了薄壁处注塑或者铸铝的时候出现缩孔。

留着头部法兰的结构不是偷懒，是我自己做改装车架的时候，需要围绕这个法兰位定制进气歧管的转接座，要是把法兰删了，后续改款的时候重新对位要花三倍时间，我特意把法兰的螺栓孔位做了单独的特征分组，后续改不同倾角的进气集气箱的时候，直接调用孔位特征就能自动对齐，不用重新找基准。皮带轮系的部分我没做简化，张紧轮的轴承位、皮带的楔槽纹理都留着，之前做实训作业的时候把皮带轮做成光面，答辩的时候老师直接指出来传动比计算没法匹配楔槽的接触面积，这次特意把每个轮的槽数、槽角都按实车参数做准，拿去做传动动力学仿真的时候直接就能用，不用再补特征。

进气冬菇头的滤网部分我没做成实体，用了阵列的薄壁特征模拟滤网的通透结构，要是做成实心块，渲染的时候看不出进气过滤的结构逻辑，做流体仿真的时候也没法设置透气边界，调整了三次阵列间距才做出和实物一致的疏密程度，不会太密导致文件卡顿，也不会太疏失去结构辨识度。油底壳的放油螺栓位置我特意留了扳手操作的空间余量，之前做别的发动机模型没考虑操作空间，3D打印出来之后扳手伸不进去拧螺栓，白打了三版样件，这次在螺栓周边切出了27mm的操作空间，刚好能放下标准套筒，不管是做教学演示还是改装方案验证，都能直接展示实际装配的操作逻辑。
