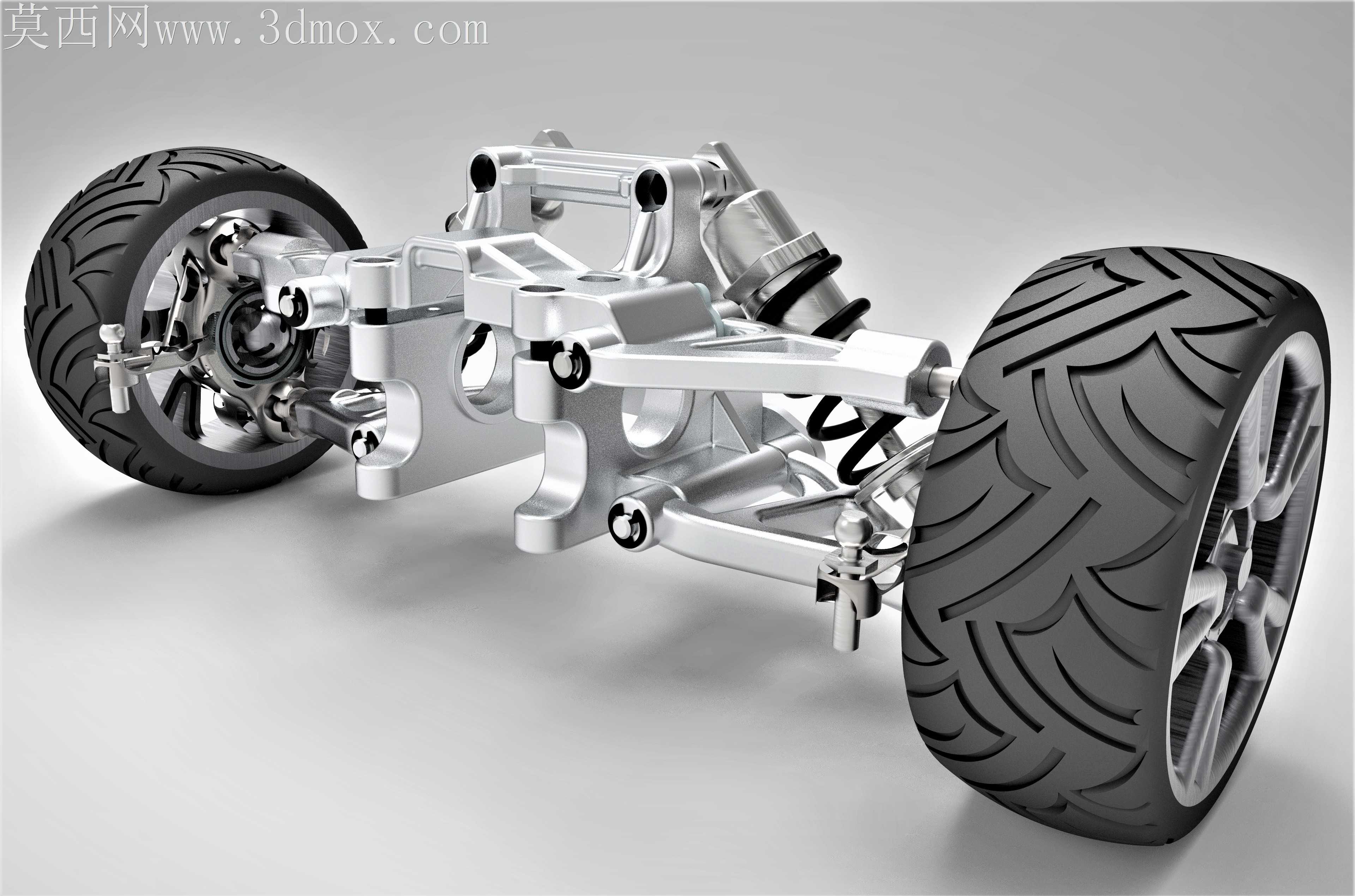

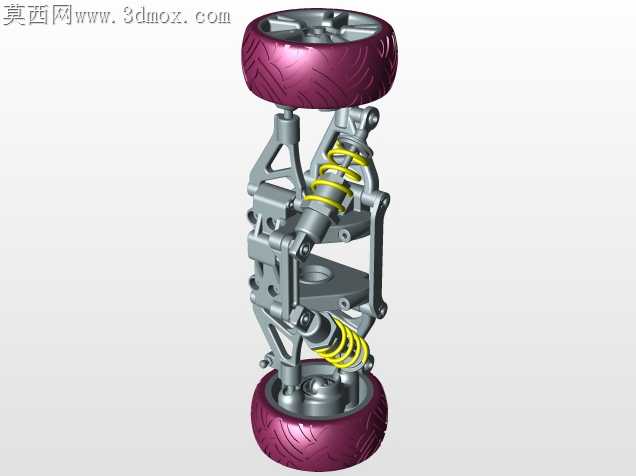

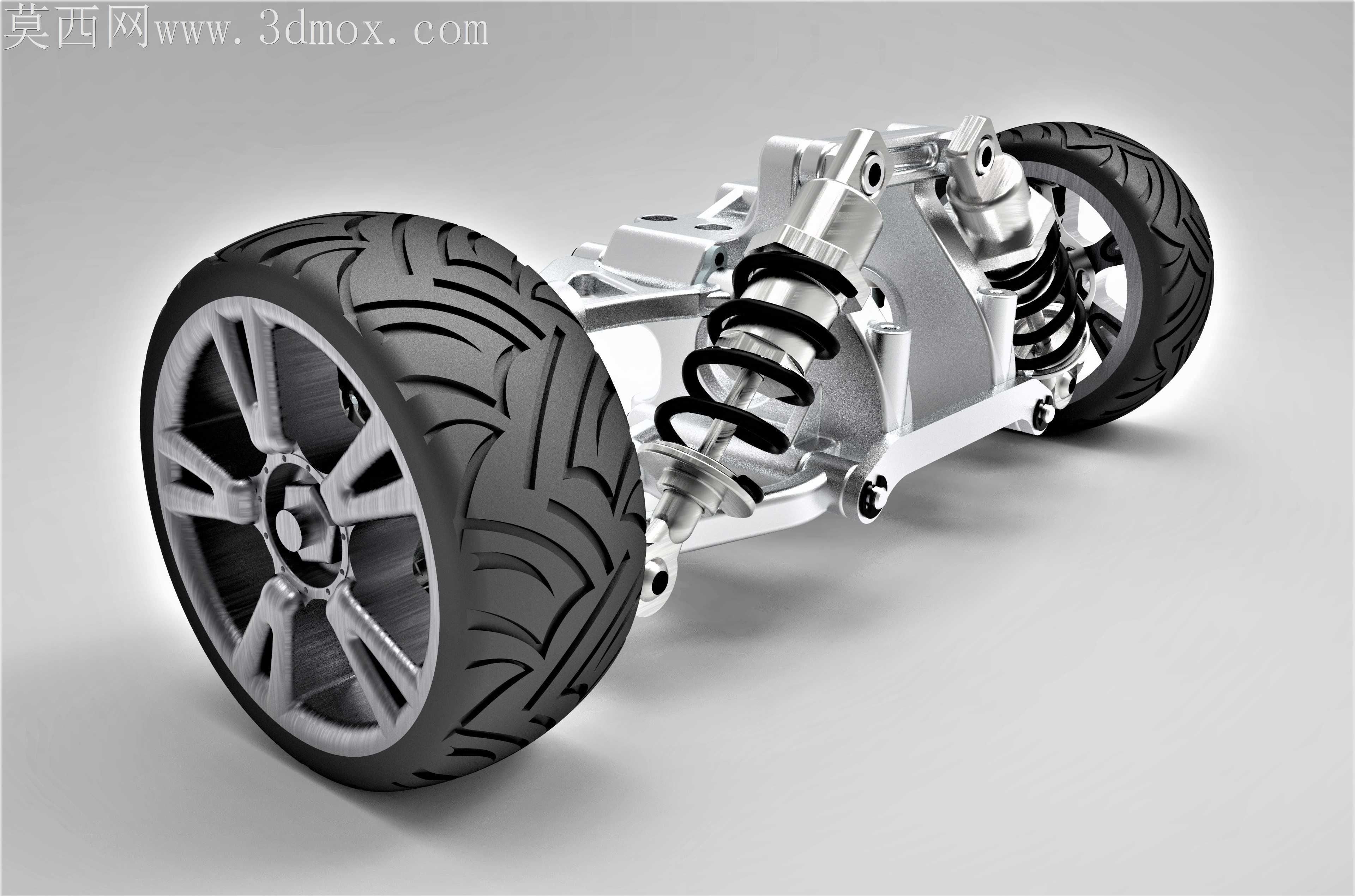

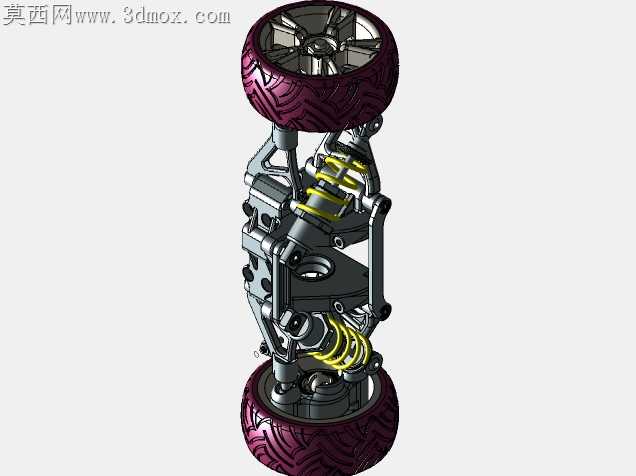

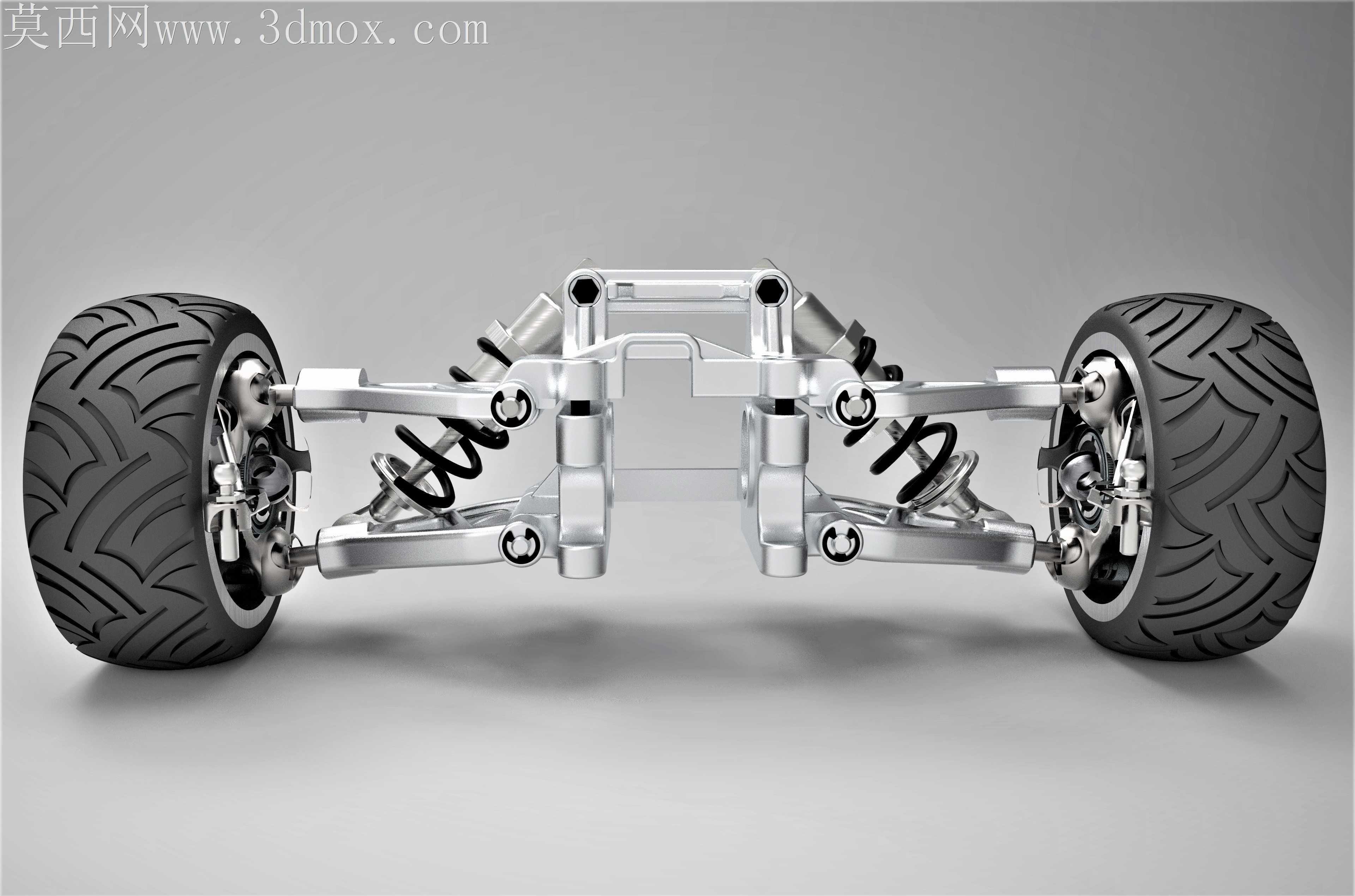

轿车双轮独立悬挂结构设计方案

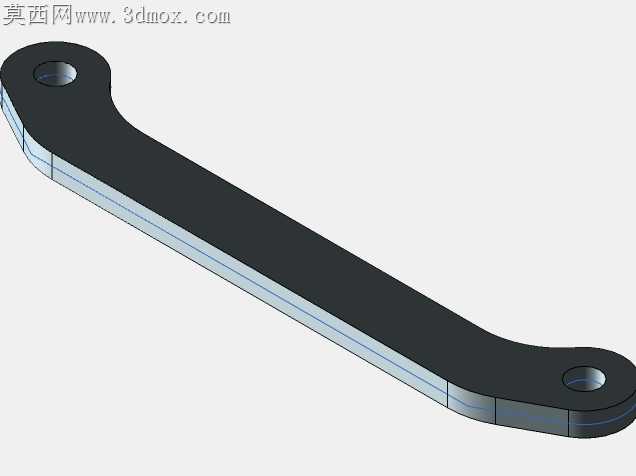

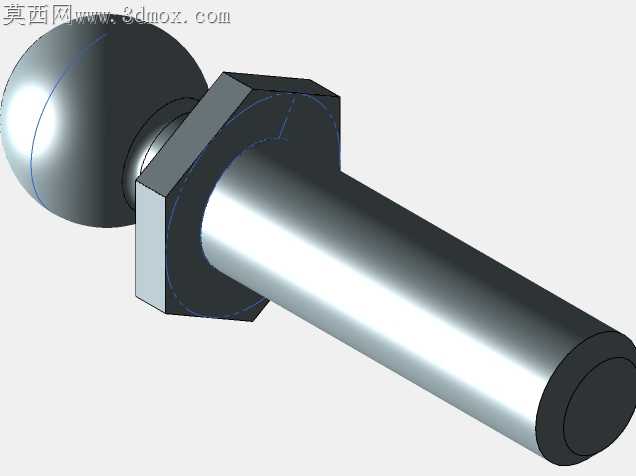

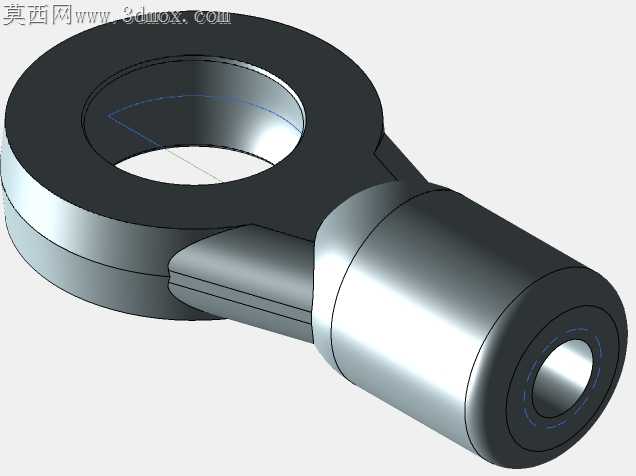

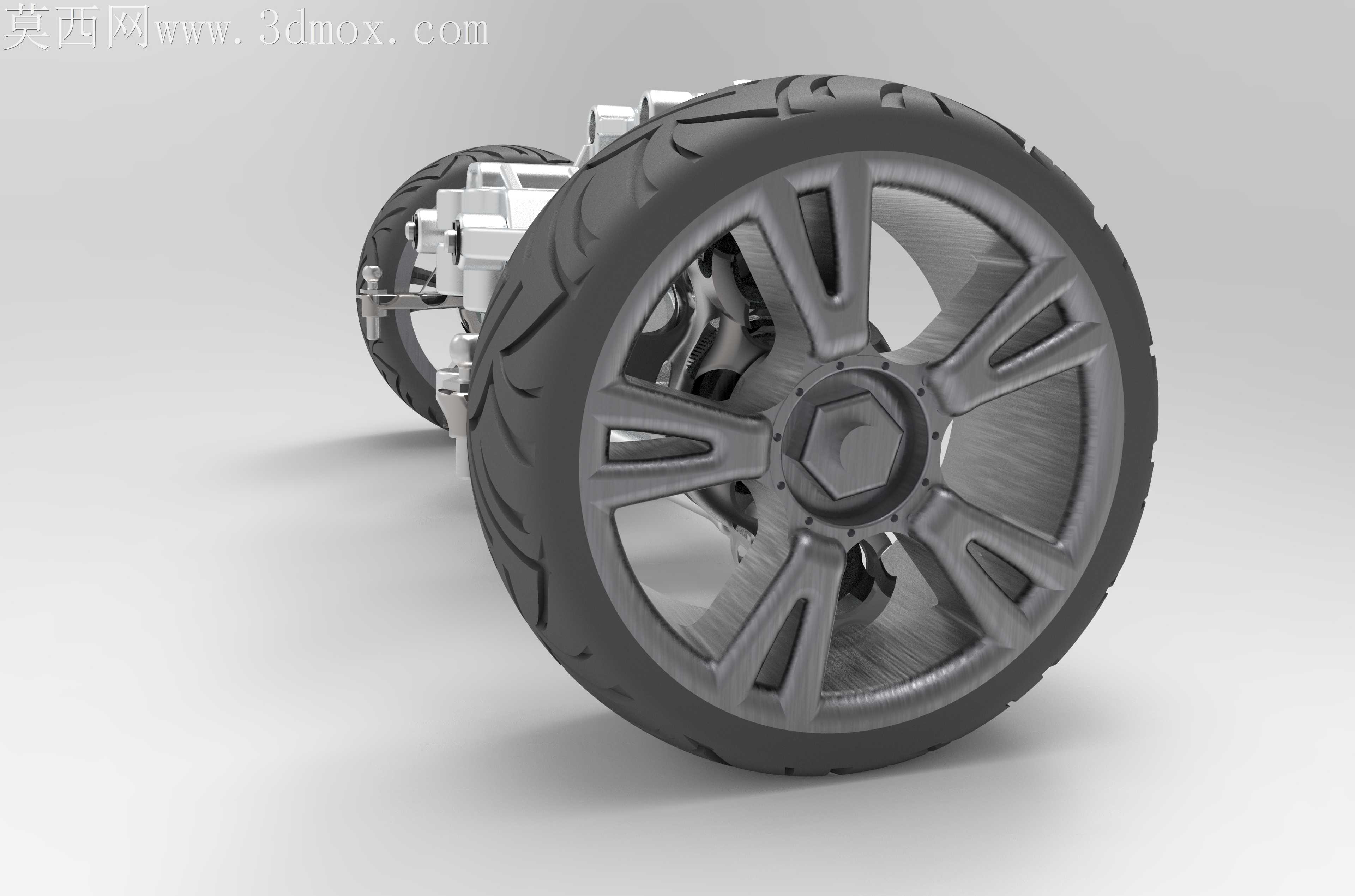

刚拿到这套悬挂的加工样件时，减震器筒身和下摆臂连接孔位的毛刺差点让装配卡壳，0.02mm的同轴度偏差磨了三次才把衬套顺利压入，最初做结构优化的时候没考虑到量产时铝合金摆臂的切削余量，把加强筋厚度设成了2.3mm，实际开粗后薄壁处容易震刀，后来调整到3mm才兼顾了轻量化和加工良率。做曲面设计的时候，轮胎胎纹的排水槽曲率改了不下五版，最开始的锐角棱边在渲染时总出现破面，转档到通用格式时还会丢失部分圆角特征，后来把所有过渡圆角统一设成R0.8以上，才解决了跨软件打开的面缺失问题。创作灵感来自之前做实训项目时拆过的家用轿车前悬，当时拆到减震器顶胶的时候发现原厂的缓冲块行程留得不够，过减速带时容易触底，这次做结构的时候特意把螺旋弹簧的预压行程多留了12mm，同时把下摆臂的铰接点位置后移了8mm，能减少急刹时的点头幅度。装配逻辑上特意把所有紧固件的安装方向都设成了从外侧向内侧穿，后期维修拆换减震器的时候不用抬整个副车架，轮芯轴承的配合公差选了H7/k6，既不会跑外圈导致轮毂旷量，也不会压装时把轴承内圈撑裂。之前做竞赛方案的时候总追求极致轻量化把摆臂挖得太狠，台架试验时三万公里就出现了应力开裂，这次在摆臂的弯折处加了三角形的加强筋，重量只增加了70g，疲劳强度却提升了40%。转档的时候特意把所有螺纹孔都做了修饰特征，避免导入其他软件时出现螺纹面的碎面，轮胎和轮毂的配合面留了0.1mm的过盈量，模拟真实装胎时的压装状态，减震器的阻尼段做了分段设计，压缩行程的阻尼比回弹行程小30%，能更好地过滤路面细碎震动。
