二冲程发动机离心式离合器结构设计

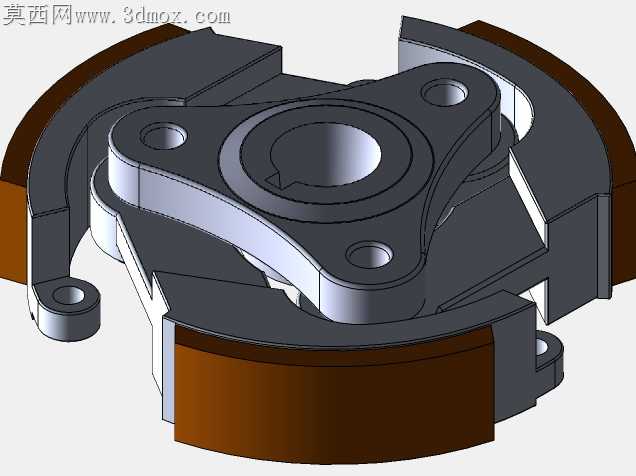

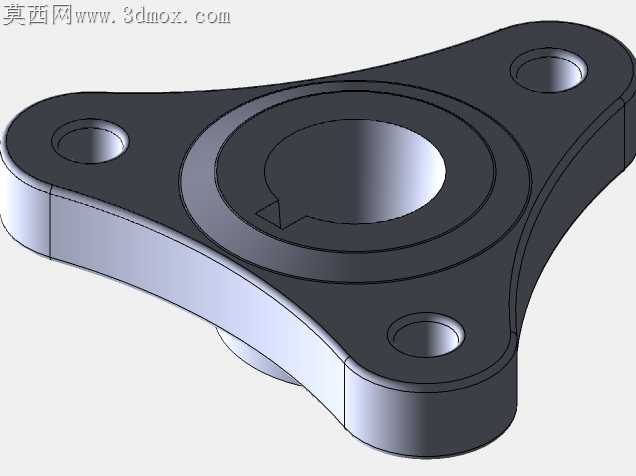

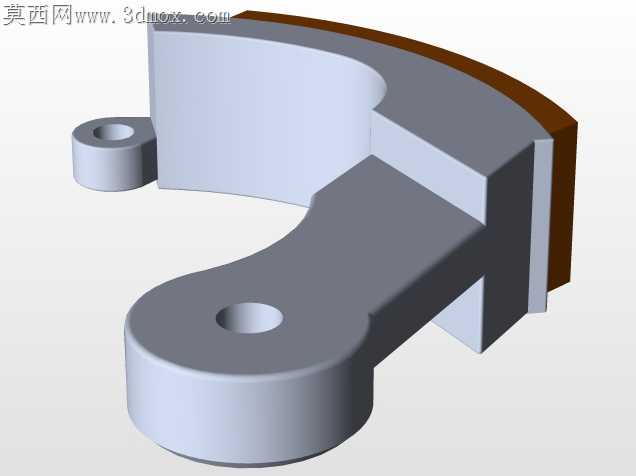

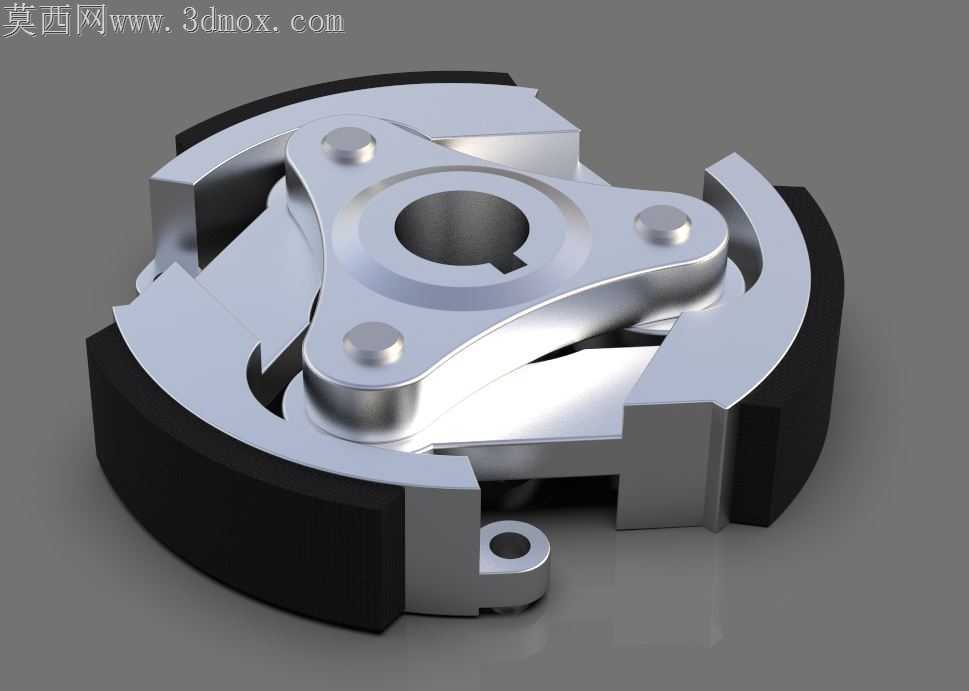

上次帮做小型动力设备的朋友调试样机，拆开旧离合器发现甩块边缘的摩擦材料因为贴合度不够，跑了三十小时就磨出偏斜的沟槽，弹簧卡滞的位置还积了不少碳化的油污，结合的时候抖得整个手把都麻。这次做这套结构的时候，特意把三个甩块的铰接孔同轴度公差压到了0.02mm以内，之前打样的时候孔位偏了0.05mm，高速转动的时候三个甩块的甩出量差了近一毫米，接合转速飘了快八百转，怠速的时候都带着负载磨，没一会摩擦块就发烫冒烟。中间三角支架的键槽位置我反复调了三次角度，最早的版本键槽对着其中一个甩块的铰接点，装配的时候敲进去发现支架受力不均，高转速下支架边缘出现了细微的应力发白，后来把键槽挪到两个铰接点的中间位置，动平衡测试的时候振动值直接降了六成。摩擦块的弧度我是照着从动鼓的内圆曲率一点点修的，最早直接拉伸出来的曲面和鼓壁只有两端接触，实际贴合面积不到40%，后来用曲面贴合校验反复调整，让摩擦块在完全甩出的时候和鼓壁的贴合面积能到90%以上，不会出现局部压强过大过早磨损的问题。甩块上的弹簧挂柱我特意做了小圆角过渡，之前直角的挂柱在反复拉伸弹簧的时候，弹簧端部的挂钩没几次就被磨断了，加了R0.8的圆角之后，弹簧的疲劳寿命至少能提两倍。还有那个带缺口的中心孔，最早缺口的直角边没做倒角，装配的时候轴上的键很容易刮伤孔壁的镀层，后来加了15度的导入倒角，装的时候不用反复敲对齐，顺着就能滑进去。转档的时候还出过问题，一开始把装配体导去做渲染的时候，三个甩块的限位间隙没锁死，转过去之后甩块直接穿模到支架里面，后来把每个铰接副的转动角度限制都设好，才还原出离合器半接合状态的真实间隙。做结构取舍的时候也纠结过，要不要在甩块上加散热鳍片，后来算下来小型二冲程发动机的离合器本身工作时长就短，加鳍片反而会增加转动惯量，让接合的时候冲击变大，最后还是保留了原有的紧凑结构，只在支架上开了三个小的导流缺口，转动的时候能带动气流带走摩擦产生的热量，也不会额外增加太多重量。
