带握持孔便携运动红色塑料水瓶

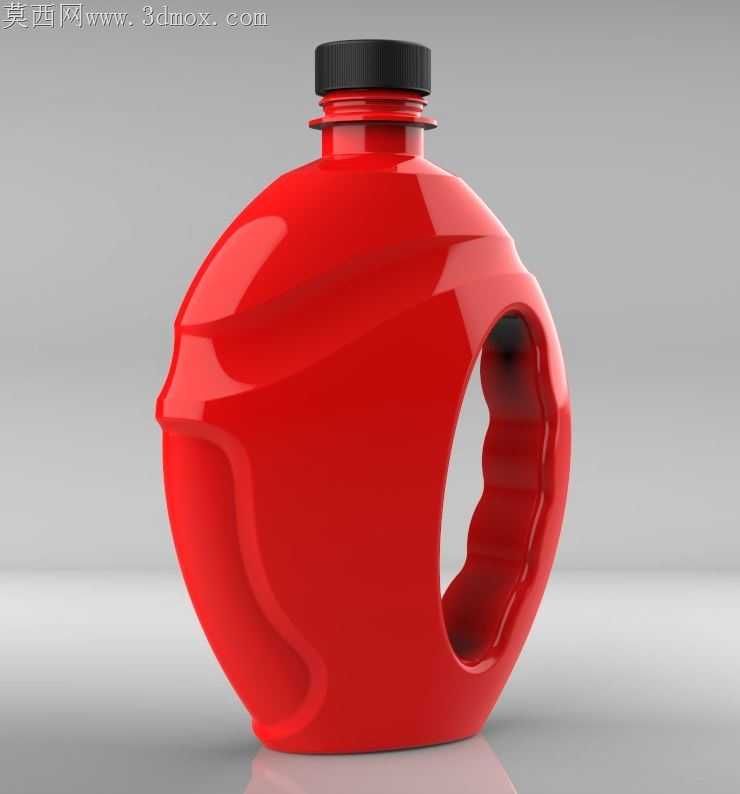

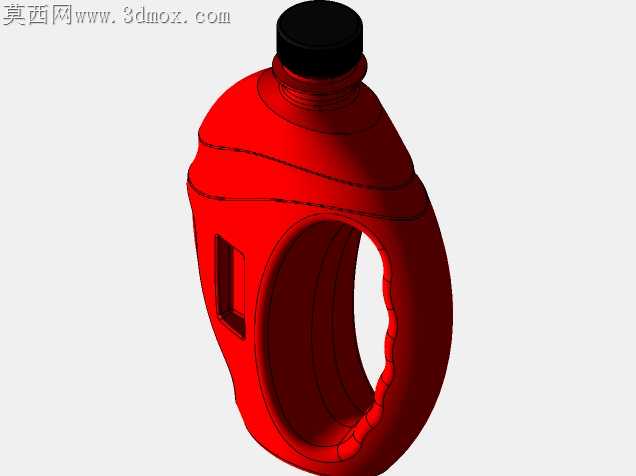

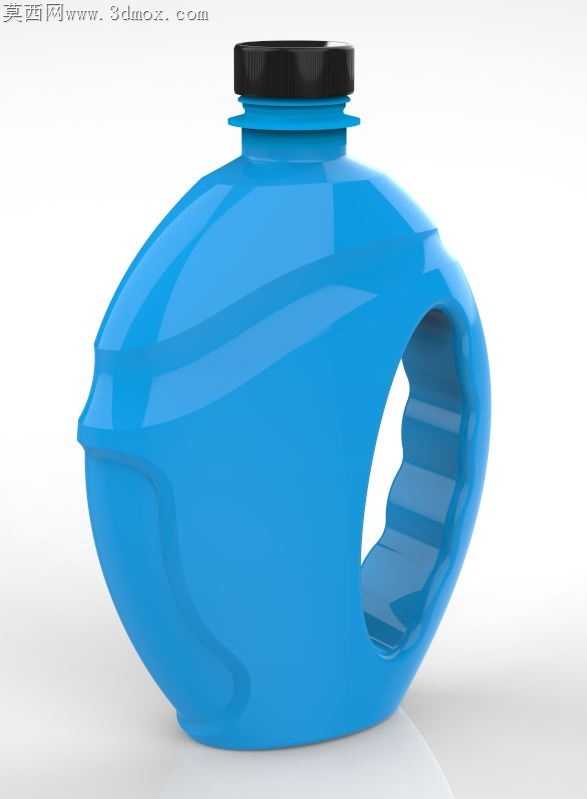

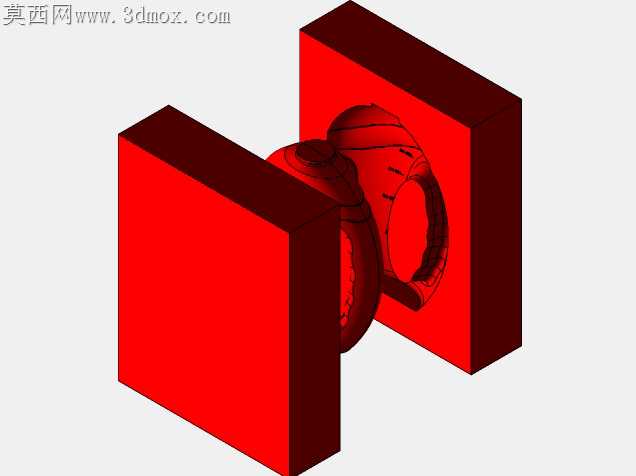

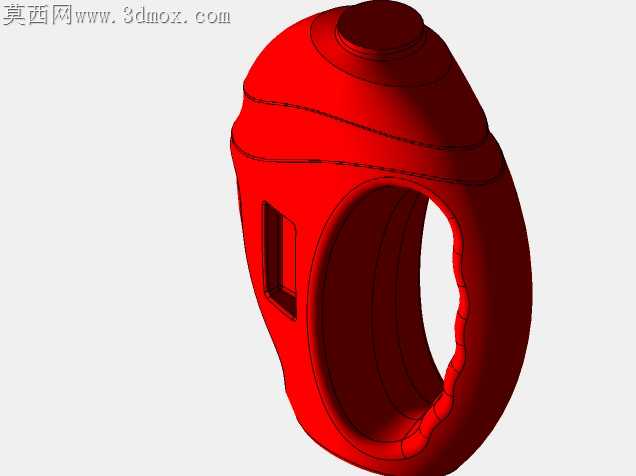

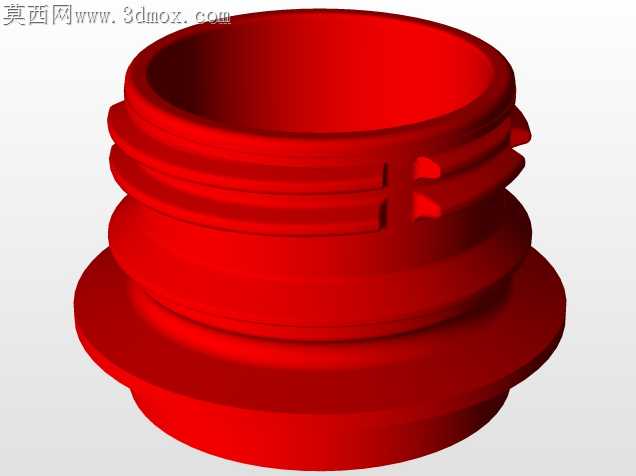

上次试做手板拆件时，握持孔边缘的注塑飞边磨了三回还是卡手，指窝位置的弧度没贴合指节曲线，攥紧跑两圈就硌得指腹发红，这次调整曲面时特意把指窝的过渡圆角从R2加到了R3.5，避开了注塑时熔体在孔位交汇处的熔接痕集中区。瓶身整体做了类球形的曲面过渡，不是正圆的规整弧度，靠近握持孔的一侧做了内收的弧面，刚好贴合手掌虎口的位置，之前做直筒款运动水瓶时，装满水攥久了手腕会酸，这次把重心往握持孔方向偏移了12mm，单手提的时候重量刚好落在掌心里，不会往瓶口方向坠。瓶盖和瓶口的配合公差留了0.15mm的间隙，之前做过同规格的瓶口，间隙留小了拧的时候螺纹卡滞，留大了装碳酸饮料会漏液，这次特意在瓶口螺纹末端加了一圈0.8mm的密封凸台，配普通的PE垫片就能做到倒置不渗。瓶身的外曲面做了三层渐消的棱线，不是为了好看，是之前做光面球形瓶的时候，注塑冷却后瓶身容易出现局部缩痕，加了这几条浅棱之后，既可以分散熔体冷却时的内应力，还能在手里出汗的时候增加摩擦力，不会滑手。跨软件转档的时候，握持孔内侧的曲面一度出现破面，因为指窝位置的曲率变化太急，后来把曲面的G2连续公差从0.001调到0.005，才把破面补上，转去做渲染的时候也没出现面的褶皱。量产的时候特意把瓶壁厚度控制在1.2mm到1.8mm之间，握持孔周围的壁厚加到2mm，避免装热水的时候孔位位置变形，之前有款类似的环形握把水壶，就是握把位置壁厚不够，装60度以上的水就会软塌，这次特意在握把内侧加了两条隐形的加强筋，从外面完全看不到，但是捏的时候能感觉到刚性够，不会一捏就瘪。瓶口的螺纹做了三圈半，比普通矿泉水瓶多了半圈，就是为了运动的时候晃得厉害也不会松脱，瓶盖侧面做了竖条的防滑纹，手上沾了运动汗渍也能轻松拧开。
