小排量单缸动力曲柄活塞组件结构设计

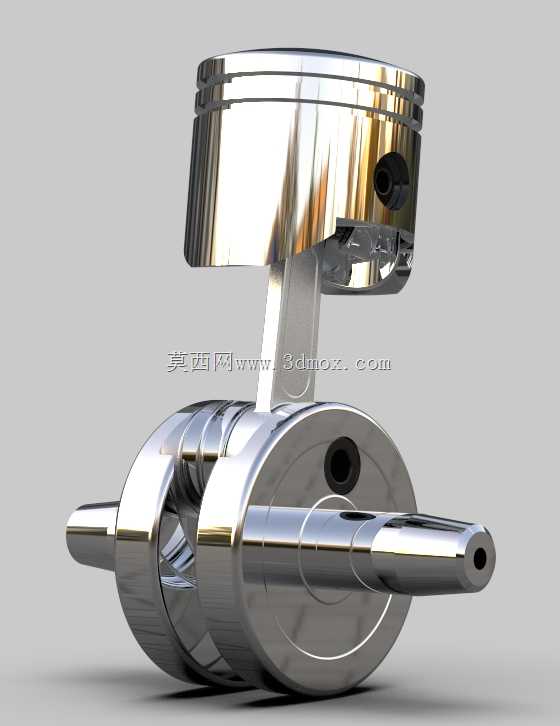

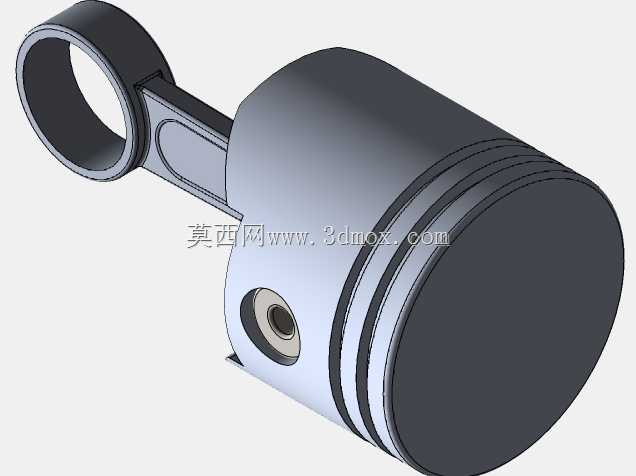

　　这套曲柄活塞组件对应49cc排量级别的单缸二冲程动力单元，广泛适配手持园林机具、迷你越野摩托、小型航模动力、便携发电机组这类对动力总成重量、体积有严苛限制的应用场景，这类场景普遍要求动力部件在高转速工况下保持稳定的动平衡表现，同时兼顾轻量化与结构强度，避免往复运动产生的额外振动影响整机操控性或者输出稳定性。从结构设计逻辑来看，活塞部分采用了三道环槽的布局，最上方两道为气环槽，负责密封燃烧室高压燃气，避免做功行程的燃气下窜至曲轴箱影响动力输出效率，最下方为油环槽，负责刮除缸壁多余的润滑油，避免机油参与燃烧造成积碳与排放超标。活塞销孔采用了偏置设计，偏移量控制在0.8mm范围内，目的是在活塞越过上止点切换受力侧时，

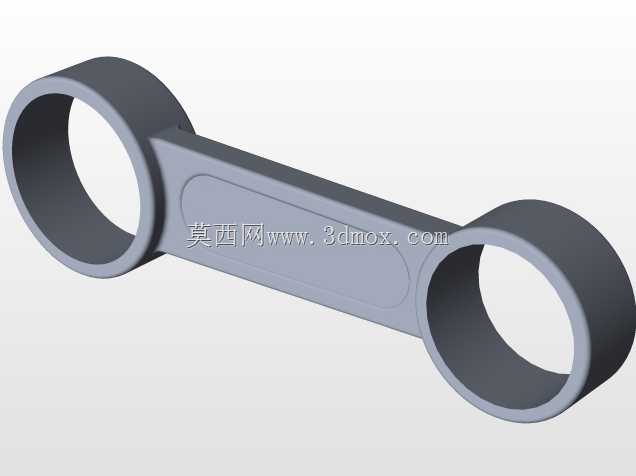

　　降低活塞对缸壁的敲击噪声，同时优化活塞裙部的受力分布，减少偏磨风险。活塞裙部做了微椭圆型线加工，冷态下裙部与缸壁的配合间隙控制在0.03-0.04mm，热机膨胀后能形成均匀的贴合面，既不会出现拉缸故障，也不会因间隙过大产生敲缸异响。连杆部分采用了工字型截面结构，相比等截面圆杆结构，在保证同等抗弯、抗扭强度的前提下，能降低15%左右的往复运动质量，减少曲轴高速旋转时的不平衡载荷。连杆大小头的衬套孔采用了压力润滑的油道设计，小头衬套通过活塞销的油孔承接飞溅上来的润滑油，大头轴瓦则通过曲轴主轴颈的斜油道获得压力供油，保证高转速下的摩擦副始终处于良好润滑状态，避免干磨造成的轴瓦烧蚀故障。曲轴部分为整体式曲柄销压装结构，

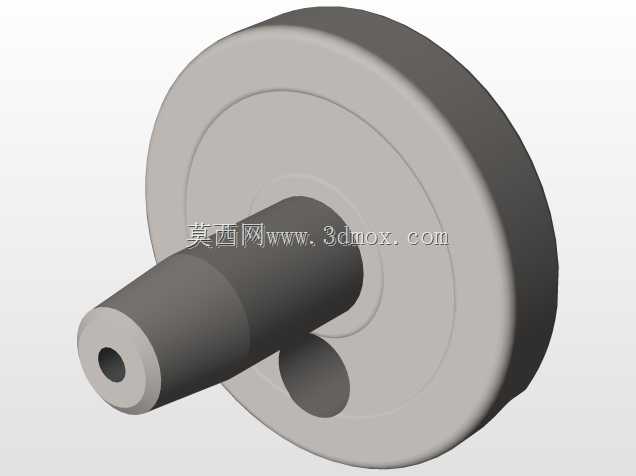

　　两个曲柄臂采用了扇形配重设计，配重块的质心位置经过反复动平衡校准，能抵消活塞、连杆往复运动产生的一阶惯性力，将整机额定转速下的振动幅值控制在0.2g以内，满足便携类动力设备的振动舒适性要求。曲轴主轴颈的表面做了渗碳淬火处理，表面硬度达到HRC58-62，硬化层深度控制在0.8-1.2mm，既保证轴颈表面的耐磨性能，又能保留芯部的韧性，承受交变载荷冲击时不会出现轴颈断裂风险。从安装边界尺寸来看，活塞总高度为32mm，活塞直径49mm，压缩高度为18mm，安装时需要保证活塞顶部的箭头标记指向排气侧，避免气环开口对齐进排气口造成漏气。曲轴的总长度为112mm，两端主轴颈直径为12mm，输出端带有直径5mm的定位销孔，

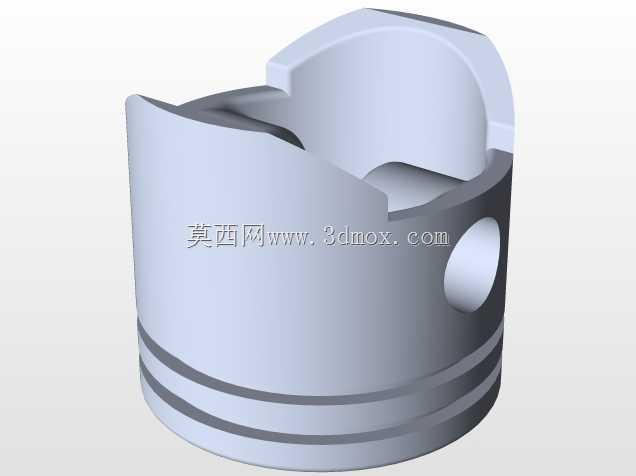

　　用于连接磁电机转子或者动力输出轮，安装时曲轴的轴向窜动量需要控制在0.1-0.2mm之间，通过两侧的轴承调整垫片进行间隙校准，间隙过大会造成曲轴轴向窜动异响，间隙过小则会在热机膨胀后出现轴承卡滞故障。在实际装配过程中，活塞环的开口间隙需要控制在0.15-0.25mm范围内，开口位置需要相互错开120度，同时避开活塞销孔与进排气侧的窗口位置，避免运行过程中环口卡滞造成断环故障。这套组件的所有配合面都做了圆角过渡处理，避免应力集中造成的疲劳断裂，尤其是连杆大头与曲柄臂的连接位置、活塞销孔的内侧倒角位置，都经过了光整加工，去除加工毛刺与刀痕，降低交变应力下的裂纹萌生概率。针对二冲程动力的工作特性，活塞裙部开设了对应的进气缺口，在活塞下行到下止点附近时，能让曲轴箱内的预压混合气通过缺口顺利进入燃烧室，完成扫气过程，缺口的位置与角度经过流场仿真优化，能提升扫气效率10%左右，降低新鲜混合气的短路流失，提升动力输出的燃油经济性。
