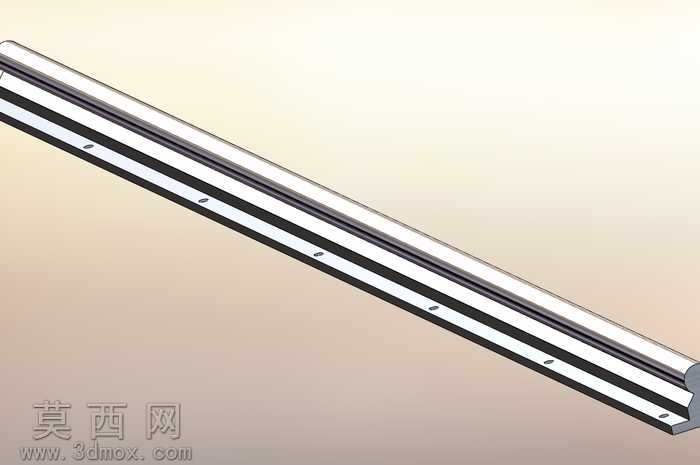

SBR16直线导轨三维结构设计作品

本作品为SBR16型直线导轨的三维数字化建模成果，建模过程依托SolidWorks平台完成全参数化设计，整体建模逻辑遵循实际工业导轨的生产加工尺寸规范，保证模型各部分尺寸比例与真实工业产品完全一致。建模阶段首先绘制导轨主体的截面草图，通过拉伸凸台命令生成导轨的基础长条形基体，针对导轨上的安装定位孔，采用线性阵列特征完成等距排布，严格控制孔位间距、孔径与孔深参数，匹配实际安装场景的尺寸要求。针对导轨的滑动接触面，建模时单独拆分出滚道结构特征，通过扫描切除命令生成连续顺滑的滚道曲面，保证滚道的弧度与直线度符合SBR系列导轨的行业标准，避免出现曲面断层、曲率突变的问题。材质渲染阶段，导轨主体赋予镀铬金属材质，调整材质的反射率、粗糙度参数，还原金属导轨表面光亮且带有细微磨砂质感的真实外观，安装孔区域做轻微的倒角处理并赋予哑光金属材质，区分不同加工面的视觉差异，整体渲染效果还原了工业导轨的金属质感与加工细节。结构设计上，该导轨为圆柱滚子配套的直线滑动导轨，主体采用铝合金基体搭配硬化钢滚道的复合结构，模型完整还原了导轨的安装基准面、侧面定位边、端部倒角等细节结构，可直接用于数控设备、自动化滑台的虚拟装配验证。设计思路围绕工业场景的实际使用需求展开，建模时充分考虑导轨的装配兼容性，所有安装孔位、截面尺寸均遵循SBR16导轨的通用标准，既可以单独作为教学演示模型展示直线导轨的结构原理，也可以导入自动化设备的整体装配体中，完成滑台、传动机构的配合干涉检查，为后续的工程出图、运动仿真提供准确的三维模型基础。模型在细节处理上，对导轨的棱边做了符合加工工艺的圆角过渡，避免出现现实加工中不存在的尖锐棱角，滚道面与安装面的衔接处做了精准的布尔运算处理，保证模型拓扑结构规整，无破面、重叠面等问题，可直接导出为多种通用三维格式用于不同场景的使用需求。
