螺旋件注塑成型模具结构设计方案

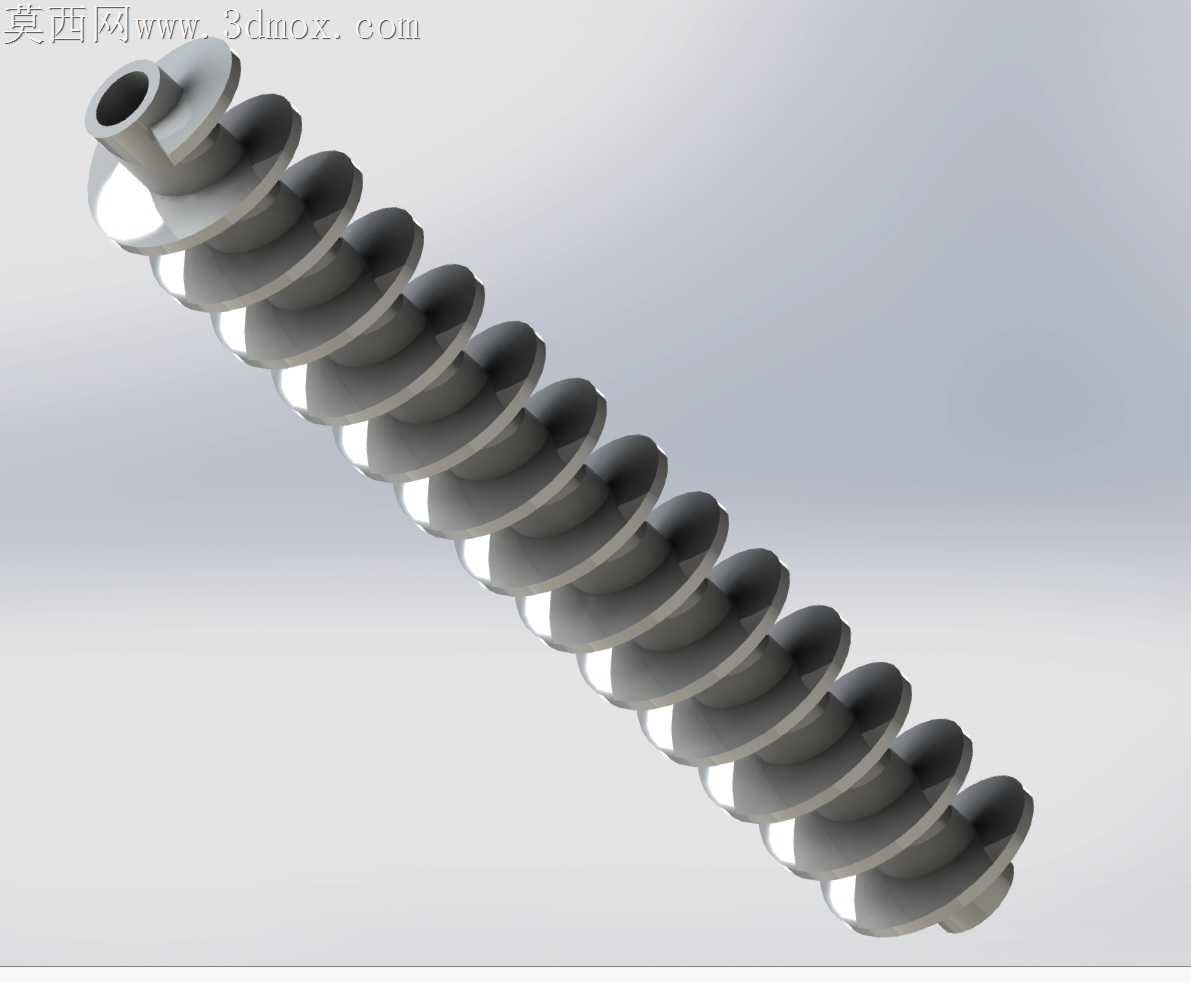

刚拿到螺旋件注塑需求的时候，最先卡壳的是分型线选位，一开始顺着螺旋牙顶走分型，试模打出来的样件合模线处总留细碎飞边，后续抛光要磨掉半圈牙纹，装配时螺纹旋合卡滞感特别明显，后来反复调整分型面贴合角度，把合模缝挪到螺旋牙底的非配合面，哪怕合模时留了0.02mm的错位，飞边也不会落在螺纹密封配合段上，省了后处理大半工时。

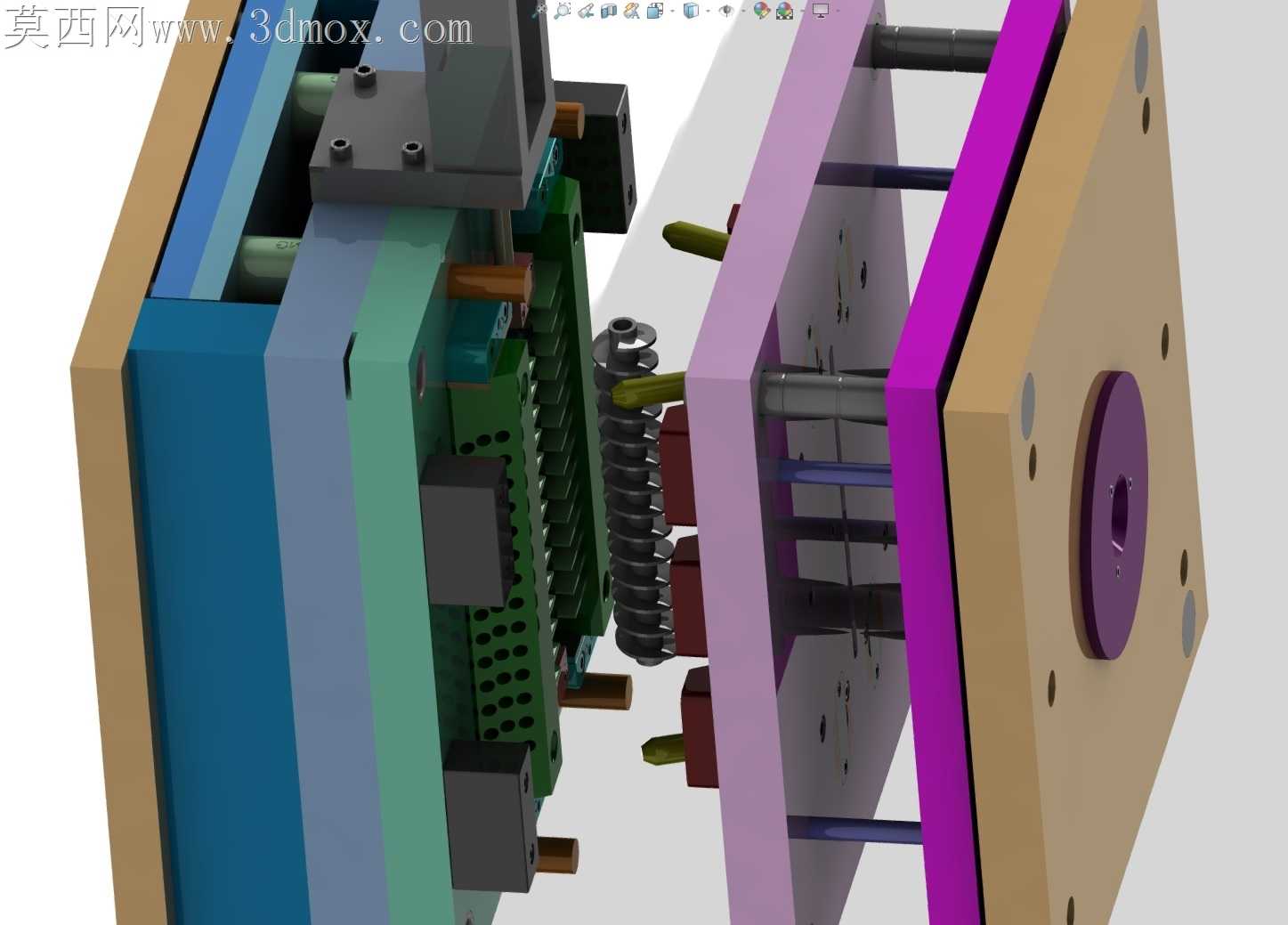

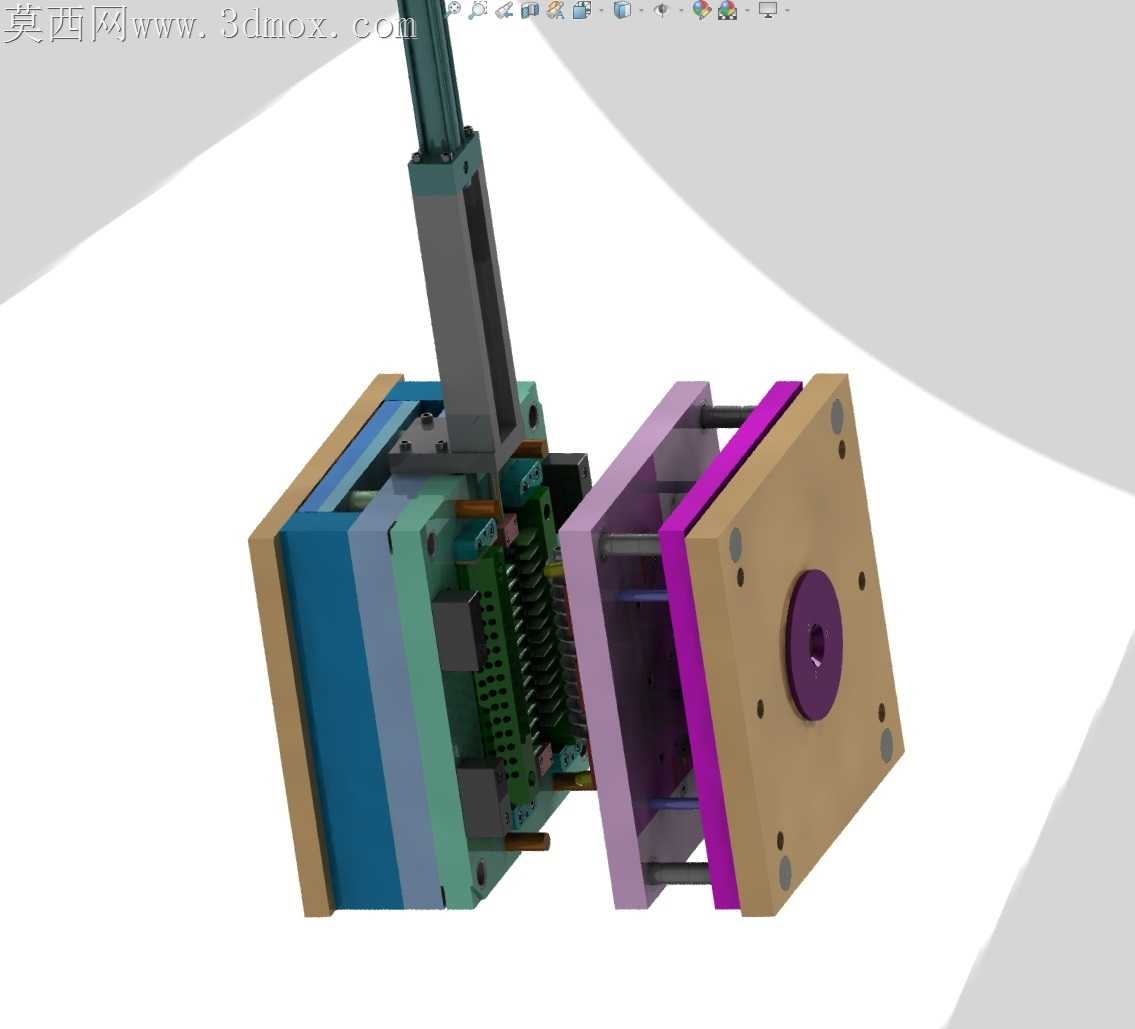

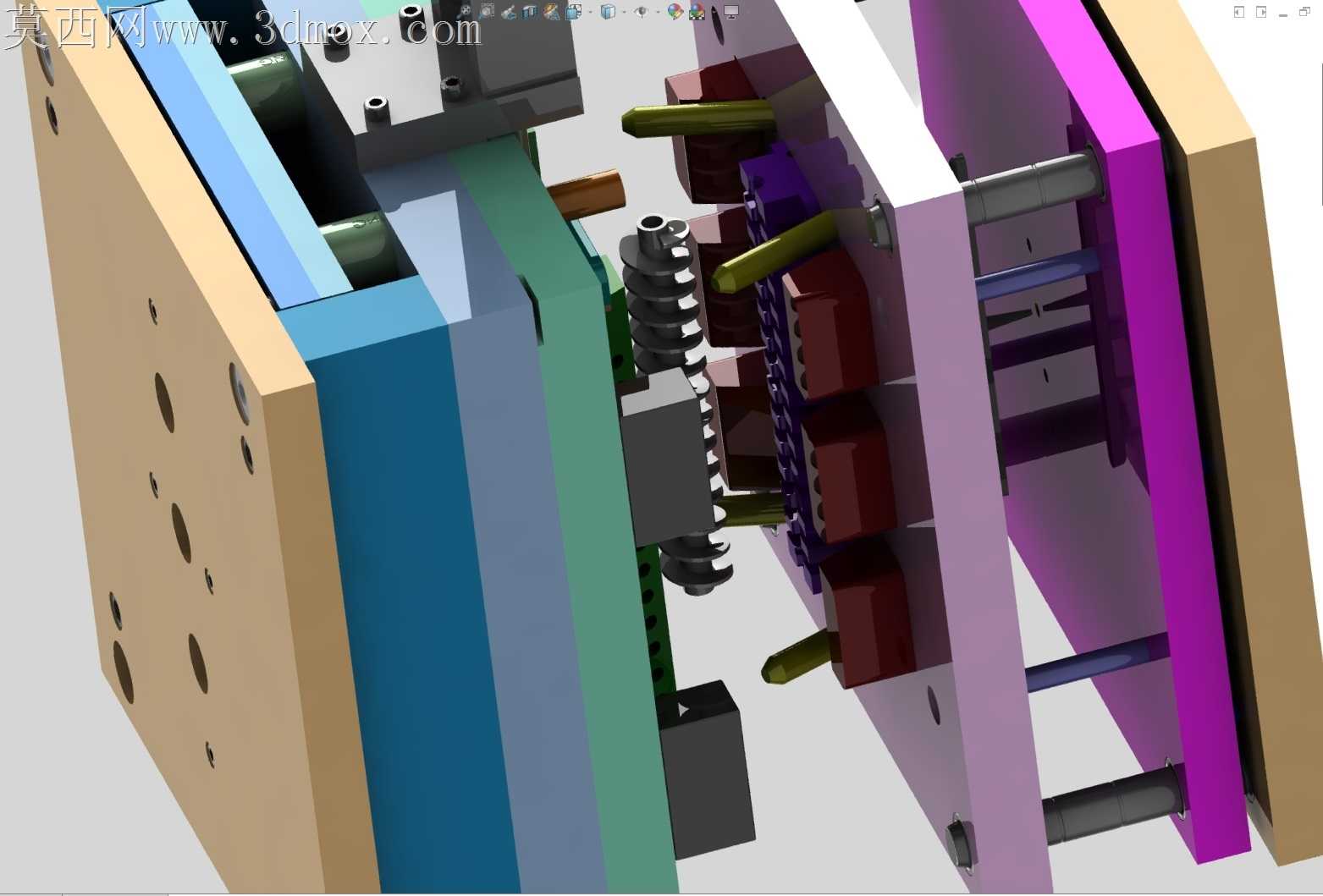

做脱模结构的时候踩过不小的坑，一开始想直接用顶针硬顶，螺旋件的包紧力全裹在型芯上，顶出时样件直接被顶穿，牙纹还拉变形了半圈。后来改成螺旋脱模的联动结构，把弹簧复位行程和齿轮旋出的传动比卡到刚好，开模时弹簧先带动定模分离3mm的让位间隙，再通过导柱带动齿轮组转动型芯，让螺纹段顺着螺旋轨迹慢慢旋出，不会硬拉伤塑件内牙，弹簧预紧力调了三次才找对数值，太松的话开模瞬间定模弹开太快会扯坏浇口料头，太紧的话齿轮传动卡滞，开模行程走完了型芯还没旋到位，样件还是会卡在型腔里。

冷却水路排布也费了不少心思，螺旋型芯是细长结构，一开始打直孔通冷却水，型芯靠近浇口的位置温度比末端高了近15度，打出来的样件收缩不均，螺纹段螺距偏差超了公差，后来在型芯内部做了螺旋隔水片，让冷却水顺着螺旋槽绕着型芯走，整个成型面的温差控制在3度以内，连续打百来模的样件螺距偏差都稳在公差范围内。跨格式转档的时候也出过问题，一开始转通用格式时，弹簧和小导柱的配合面丢了面，导入其他软件时出现破面，后来把小间隙配合的零件单独做了面组缝合，把所有干涉量提前在装配体里排查完，哪怕转档后也不会出现零件错位、面缺失的问题，后续不管是做模流分析还是拆加工图都不用反复补面。

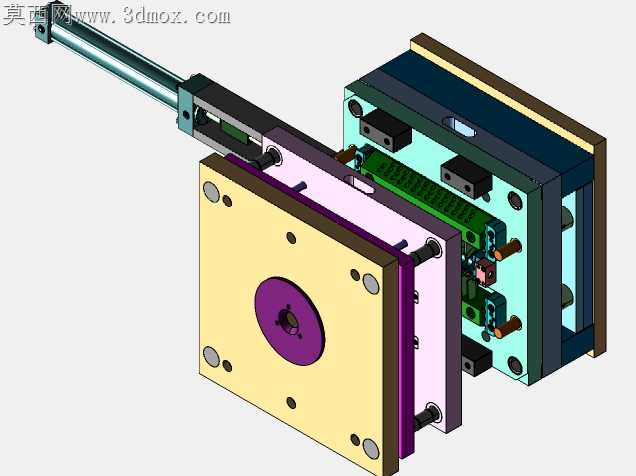

量产时还做了结构取舍，一开始想在型腔里做整体镶件，方便后续换不同规格的螺旋型腔，后来算成本发现整体镶件的加工费比分开做高了近三成，而且小批量生产时换模频率不高，就把型腔做成半镶结构，易磨损的浇口位置单独做镶件，其余部分做整体模腔，既控制了加工成本，后续浇口磨损了也不用换整个型腔板，维护起来更方便。
