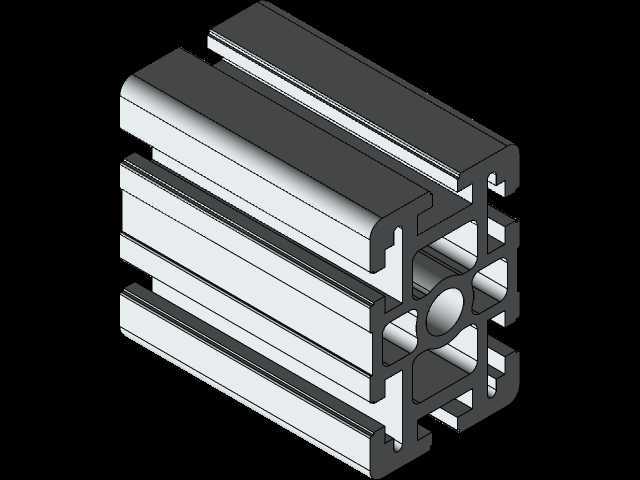

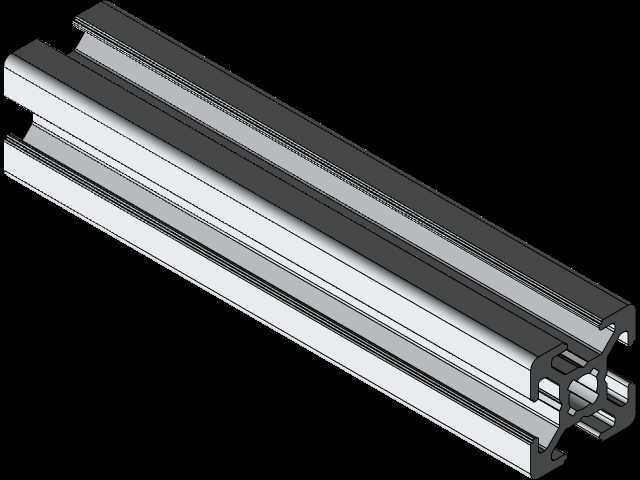

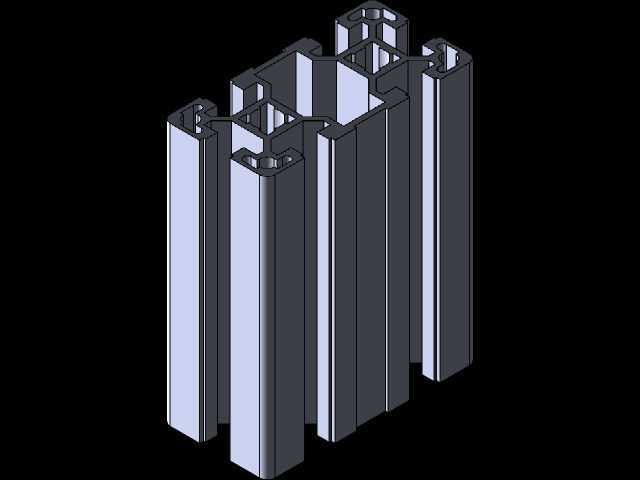

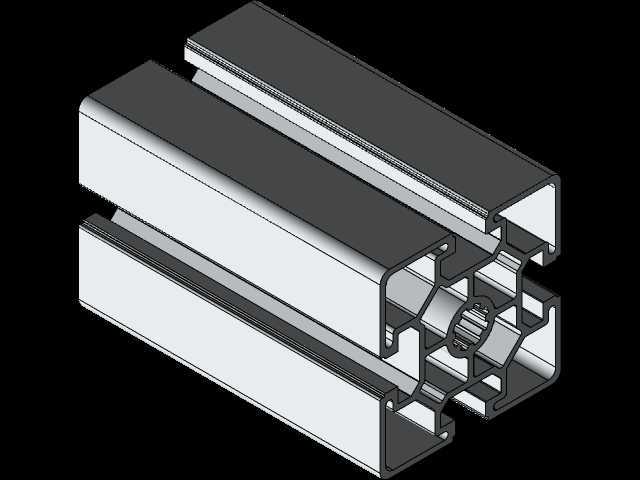

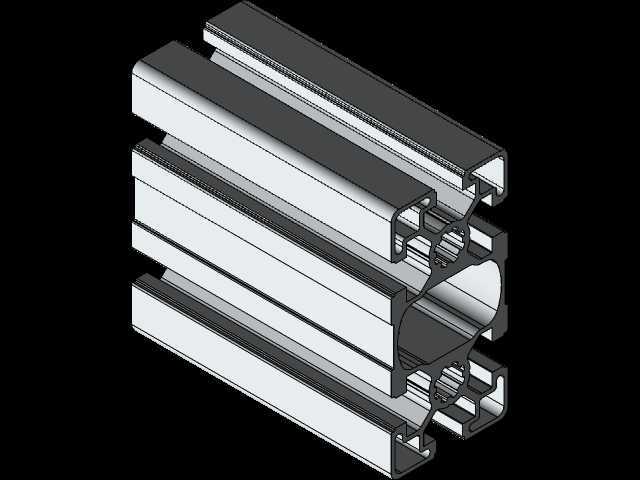

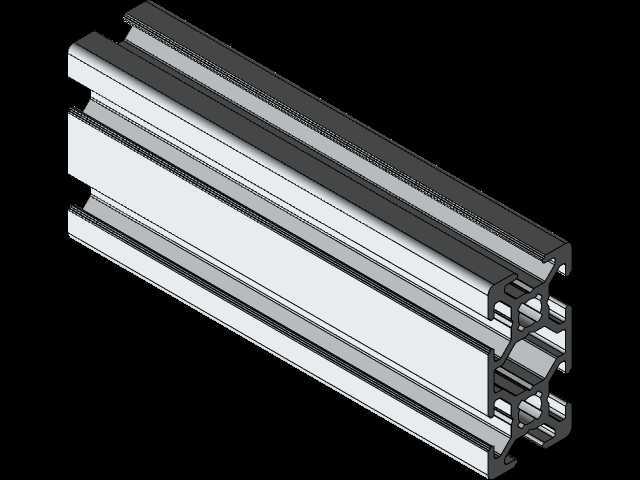

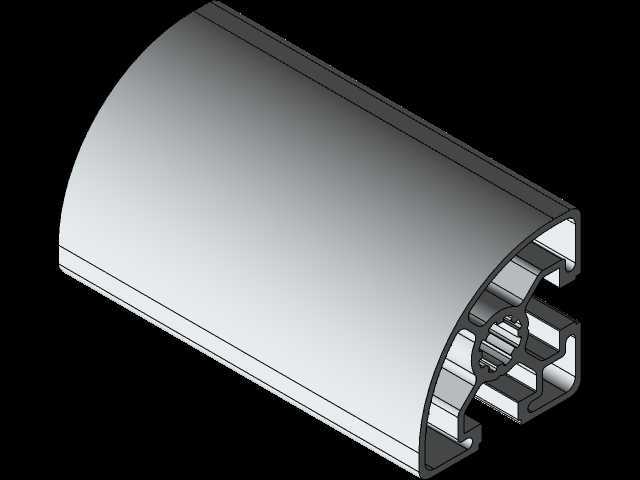

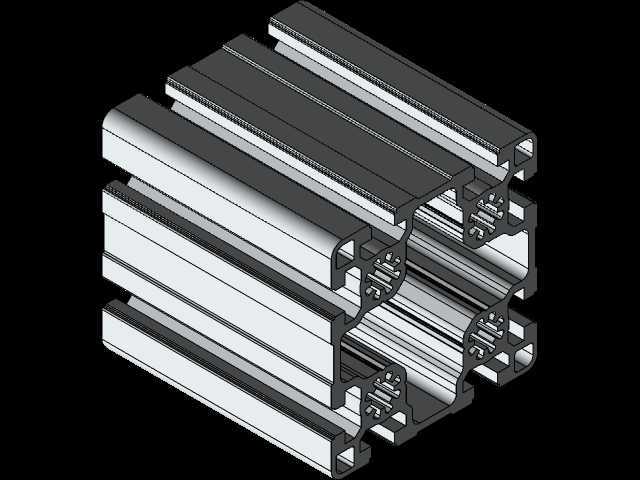

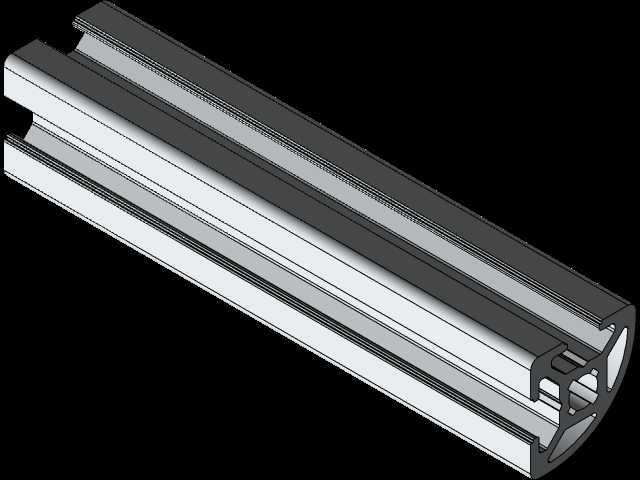

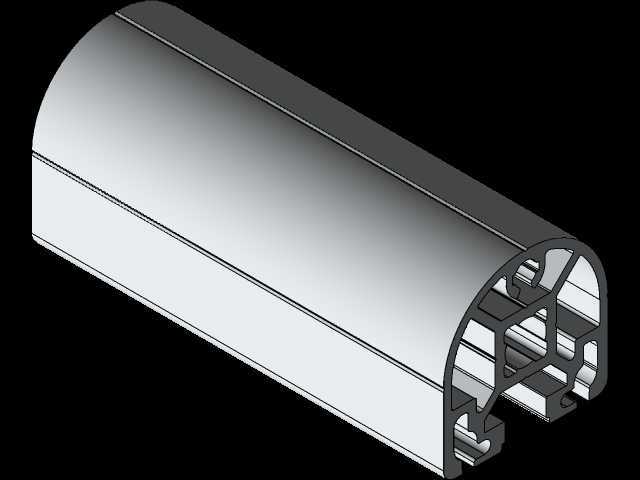

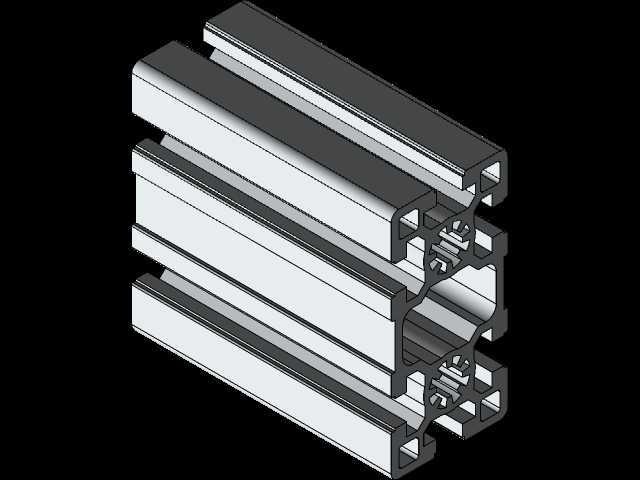

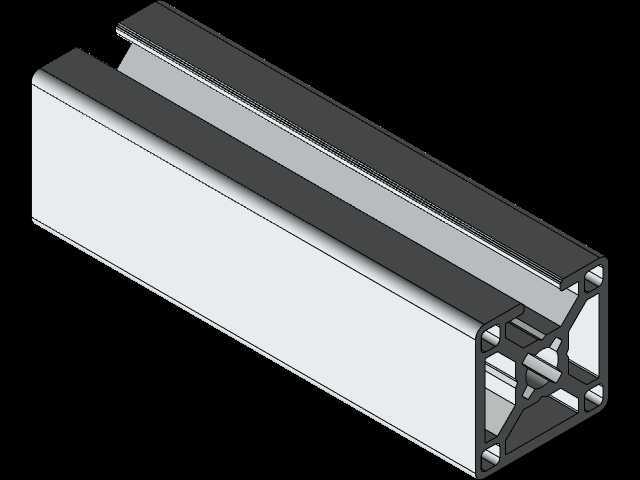

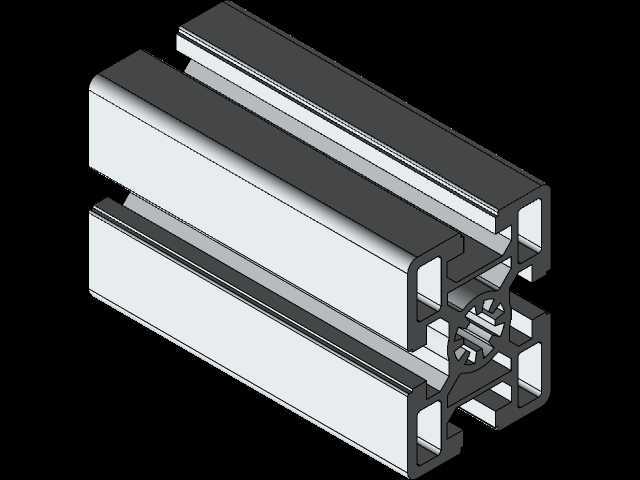

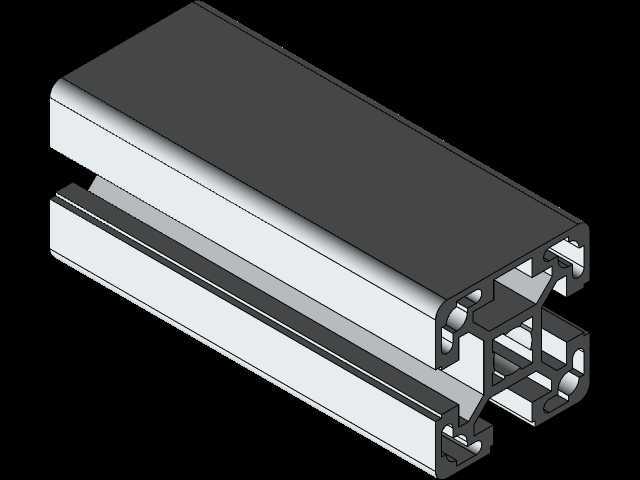

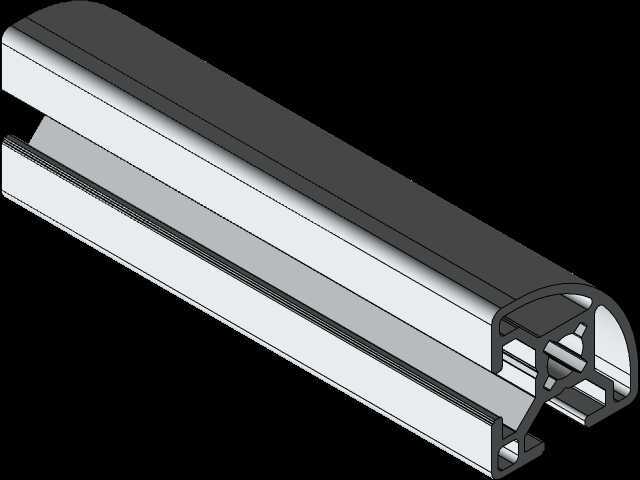

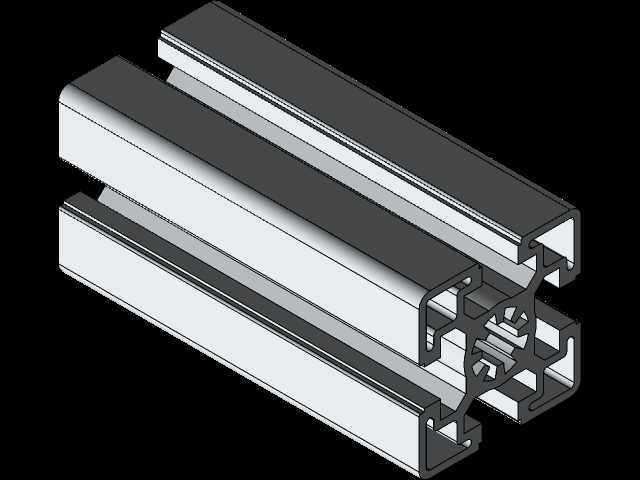

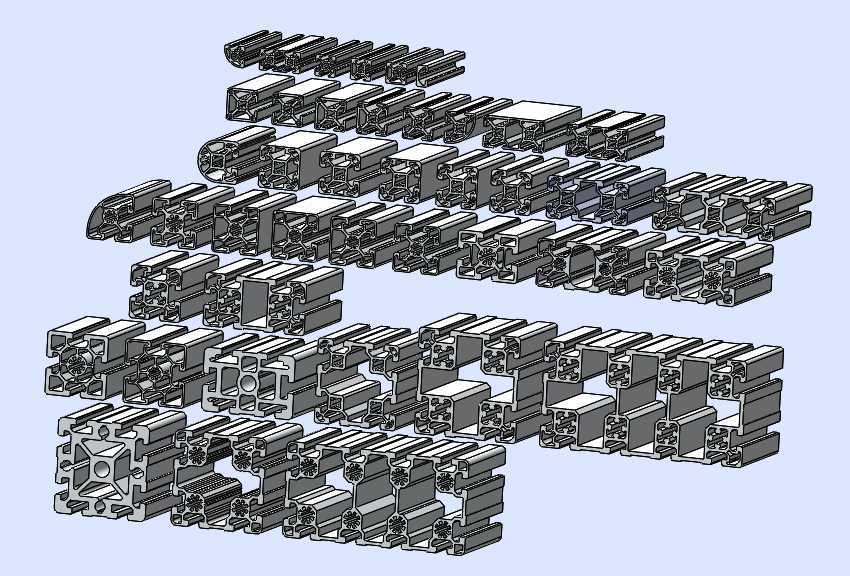

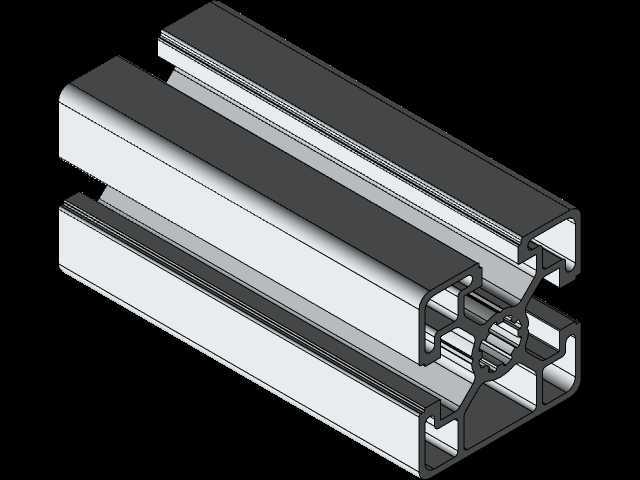

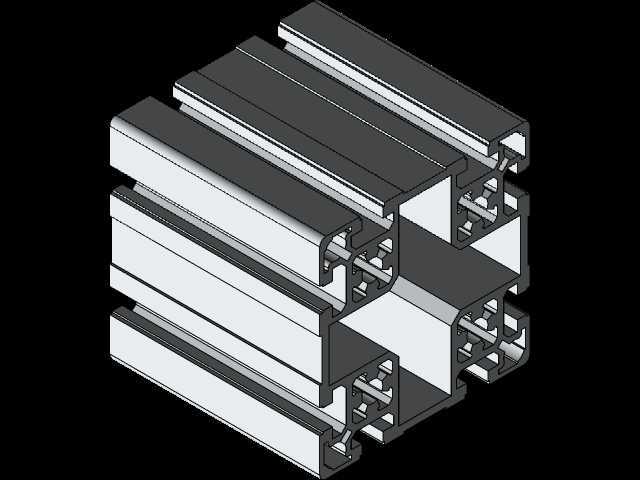

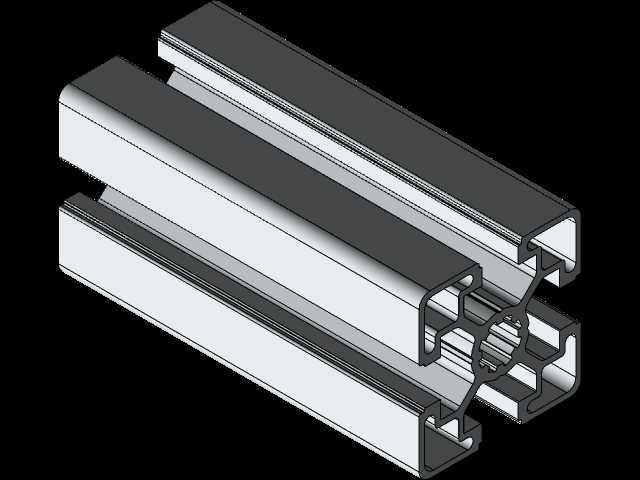

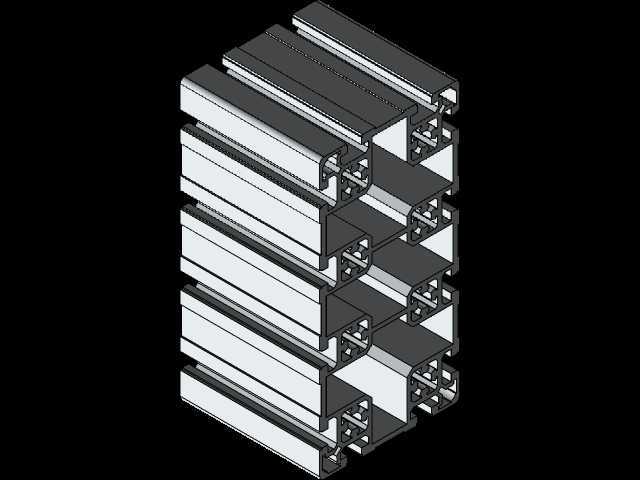

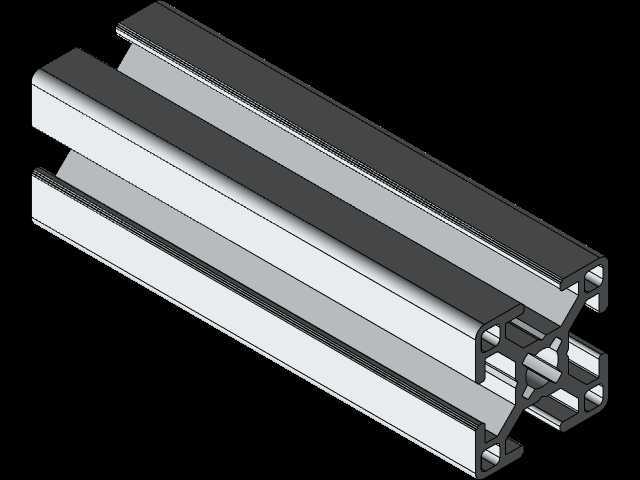

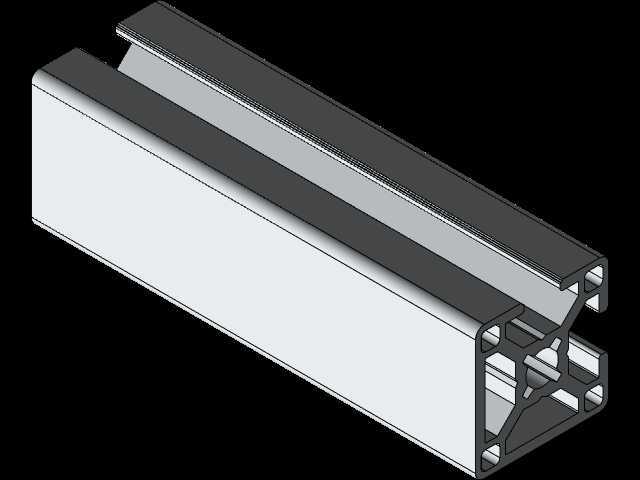

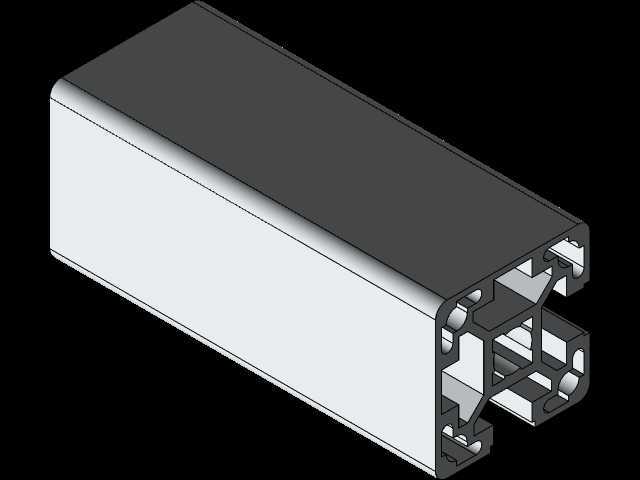

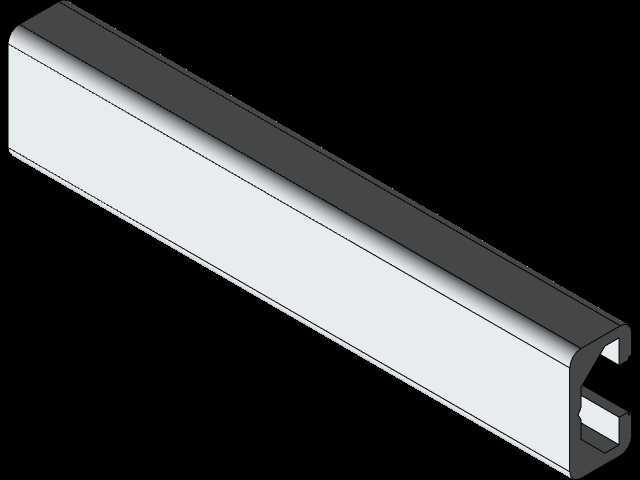

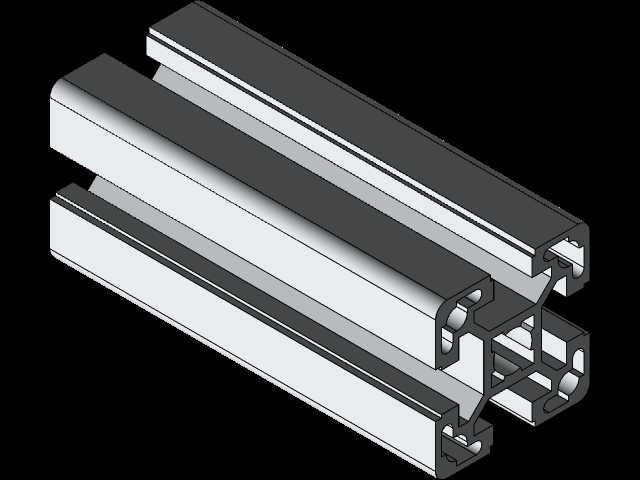

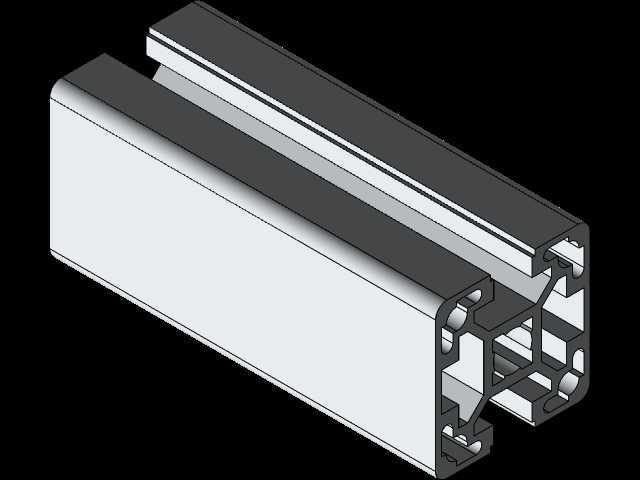

多规格工业铝型材截面组合三维设计

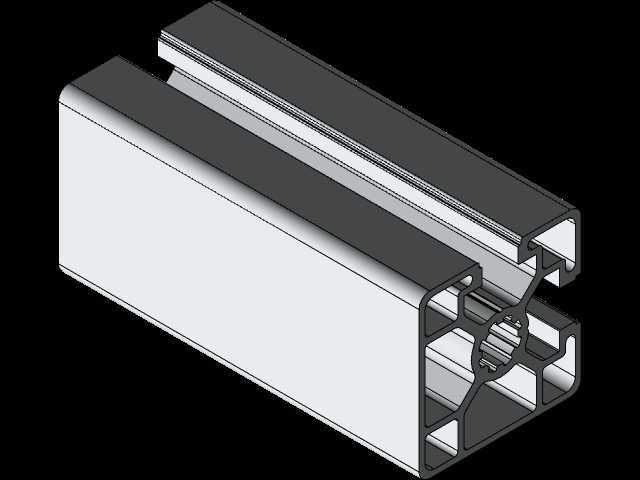

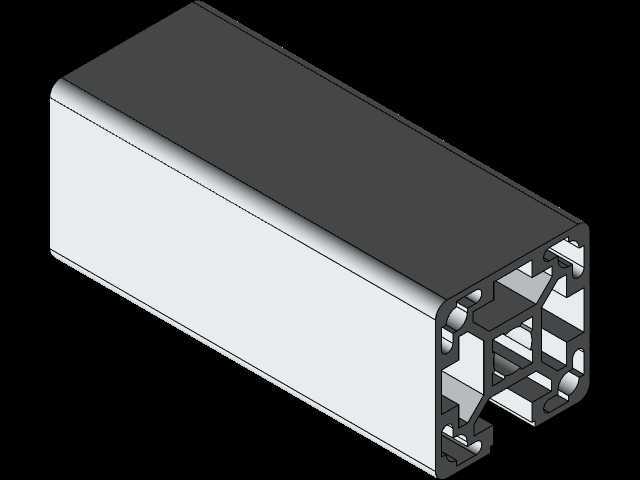

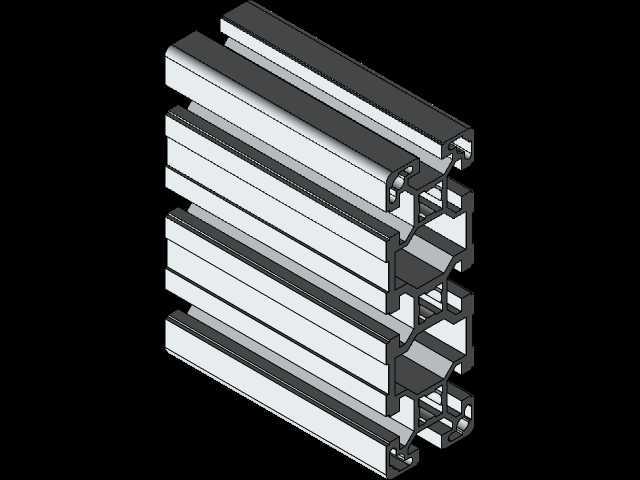

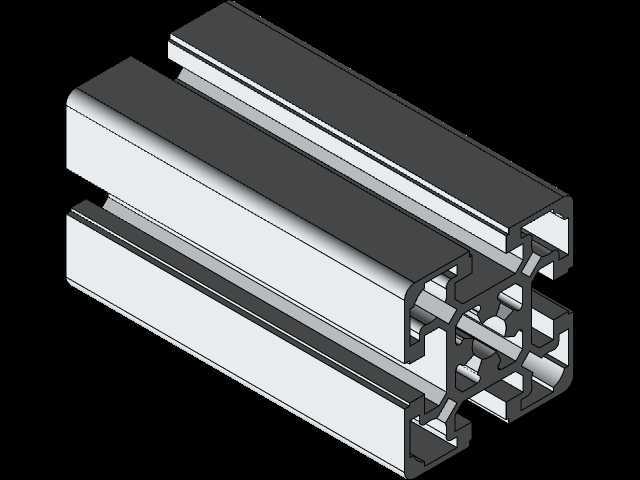

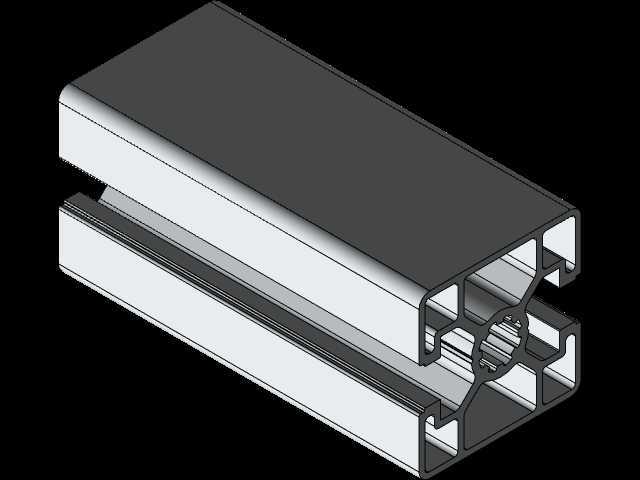

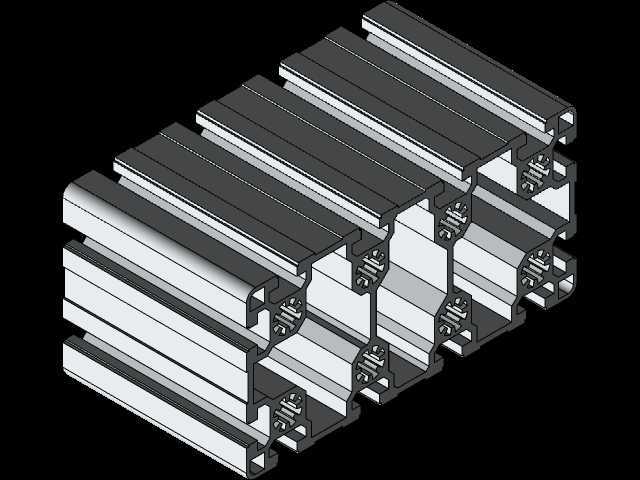

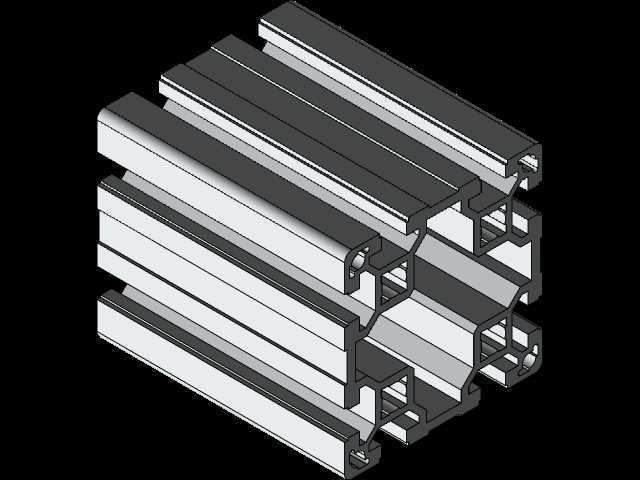

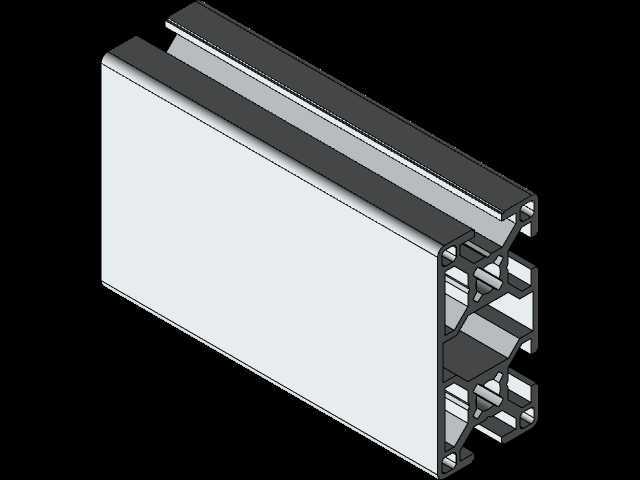

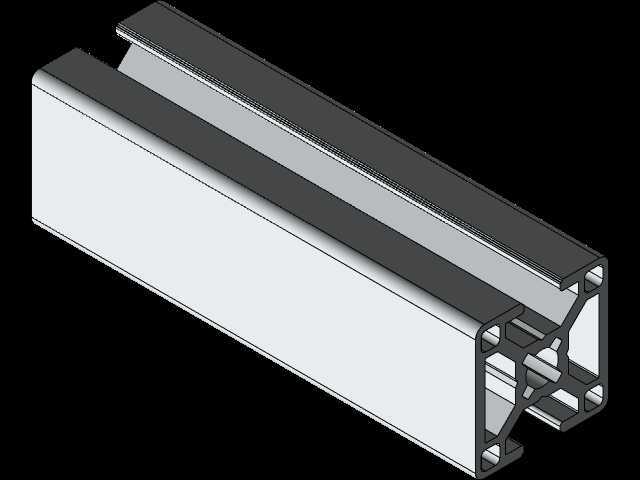

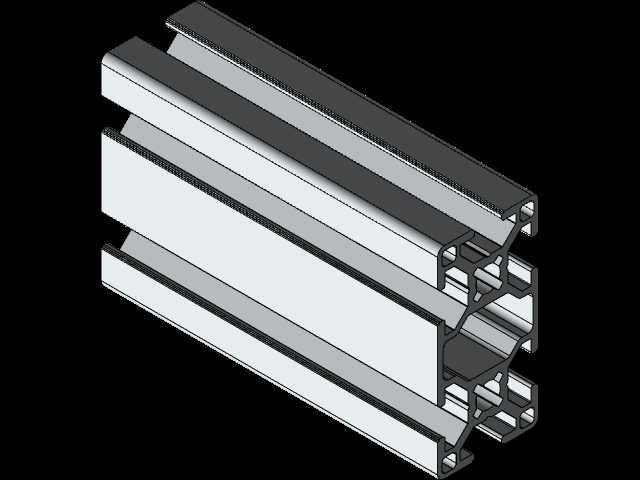

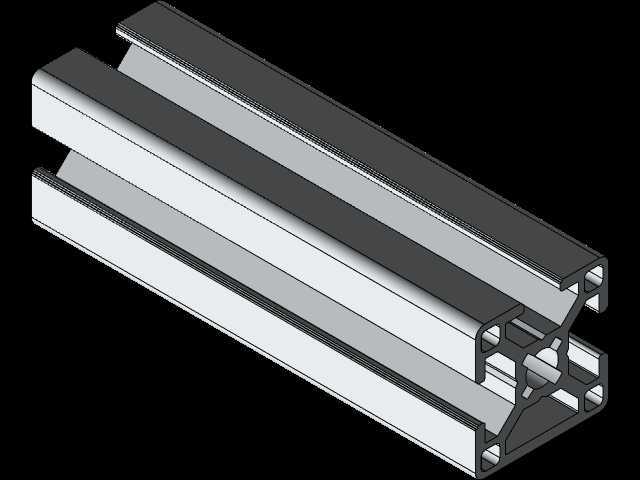

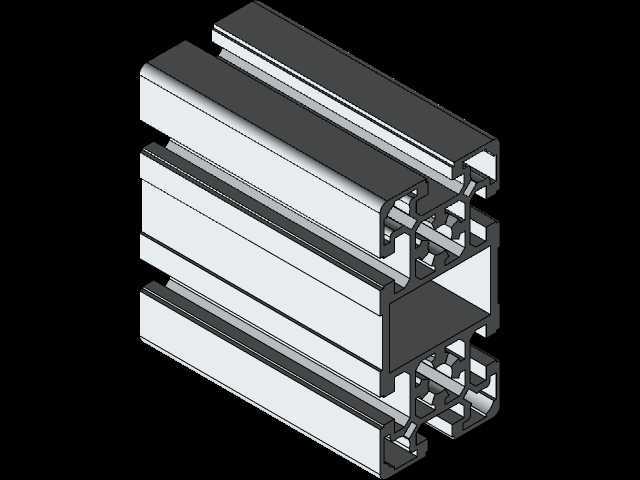

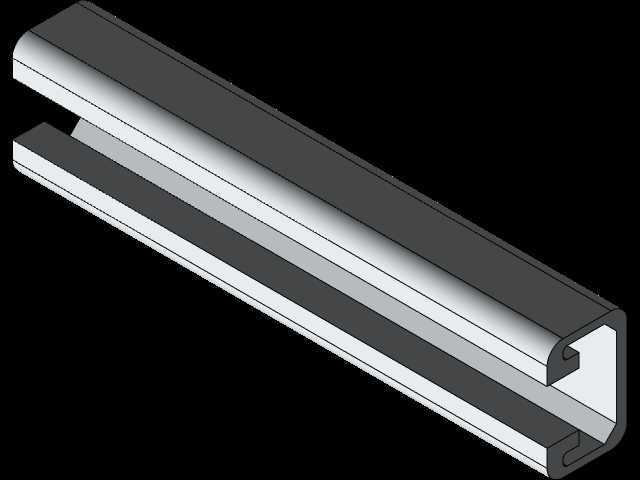

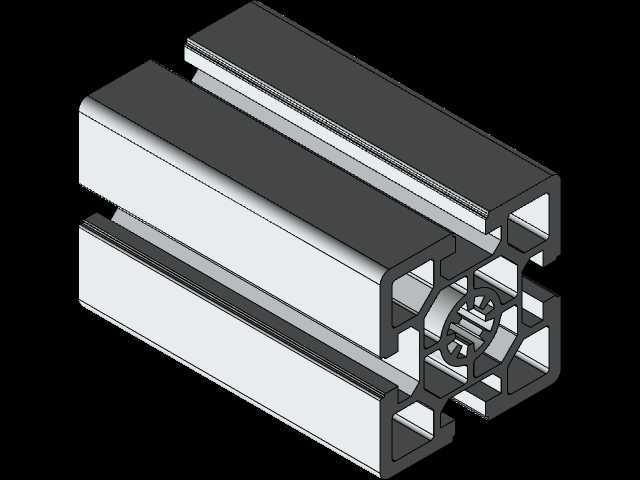

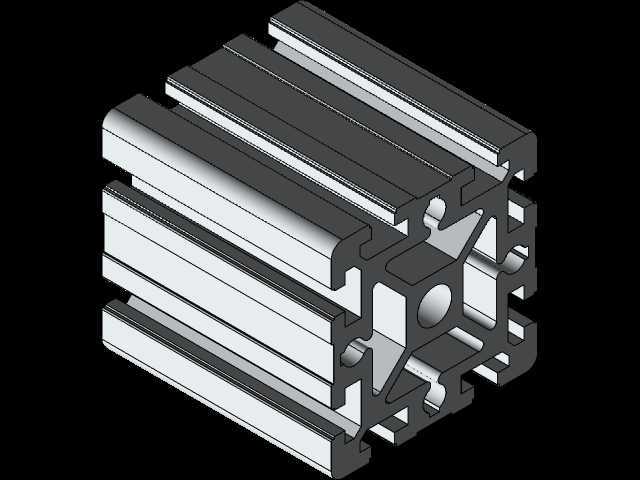

这套铝型材设计覆盖了工业装配场景中最常用的多款欧标铝型材规格，可直接用于各类自动化设备机架、生产线防护围栏、物料周转工作台、检测设备安装框架的搭建选型参考。在工业生产场景中，铝型材凭借无需焊接、拆装灵活、防腐性能优异的特点，已经逐步替代传统方钢焊接机架，成为非标自动化、电子装配、物流仓储领域的核心框架搭建材料，不同截面的铝型材对应不同的承重需求与安装场景，能够覆盖从轻载传感器安装支架到重载设备主机架的全场景使用需求。从设计思路来看，这套型材组合严格遵循工业铝型材的通用安装规范，每款型材的槽口尺寸、中心孔距、安装端面的公差都匹配行业通用的紧固件标准，不管是使用T型螺栓、弹性螺母还是角码连接件，都能实现快速拼接，不需要二次加工端面即可完成垂直、水平、斜向的多维度装配。不同截面的型材各有明确的应用边界：小截面轻型型材适用于安装空间狭窄、承重要求低的传感器支架、走线架、小型设备外框，自身重量轻，切割加工便捷，单根型材的长度可根据实际安装需求灵活裁切，安装边界灵活，不会占用过多设备内部空间；中型截面型材是生产线工作台、设备防护栏、物料货架的主力选型，槽口深度适配常规M6、M8规格紧固件，拼接后的框架抗扭强度充足，日常使用中不会因为人员倚靠、物料放置出现形变；大截面重型型材则用于大型设备主机架、重载输送线支撑框架，自身壁厚充足，截面的加强筋结构经过力学优化，能够承载数百公斤的设备主机重量，长期运行下不会出现挠度变形，保障设备运行的稳定性。每款型材的端面都预留了标准的端盖安装槽，拼接完成后可以配套安装封边端盖、有机玻璃挡板、走线槽等配件，既能够提升框架的整体美观度，也能避免型材槽口积灰、划伤操作人员，适配工业车间的安全防护要求。在实际安装过程中，这套型材的尺寸完全兼容通用的工业铝型材连接配件，不需要单独开模定制紧固件，能够大幅缩短框架搭建的周期，降低项目的物料采购成本，不管是小批量的设备样机试制，还是大批量的生产线搭建，都能快速完成选型与装配。
