汽车加装横向车顶行李架结构设计

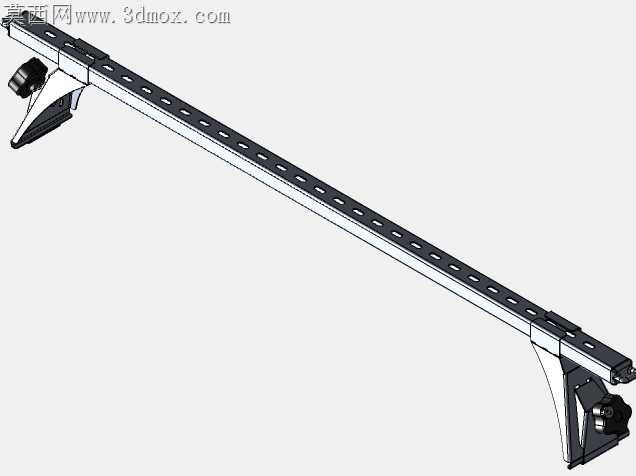

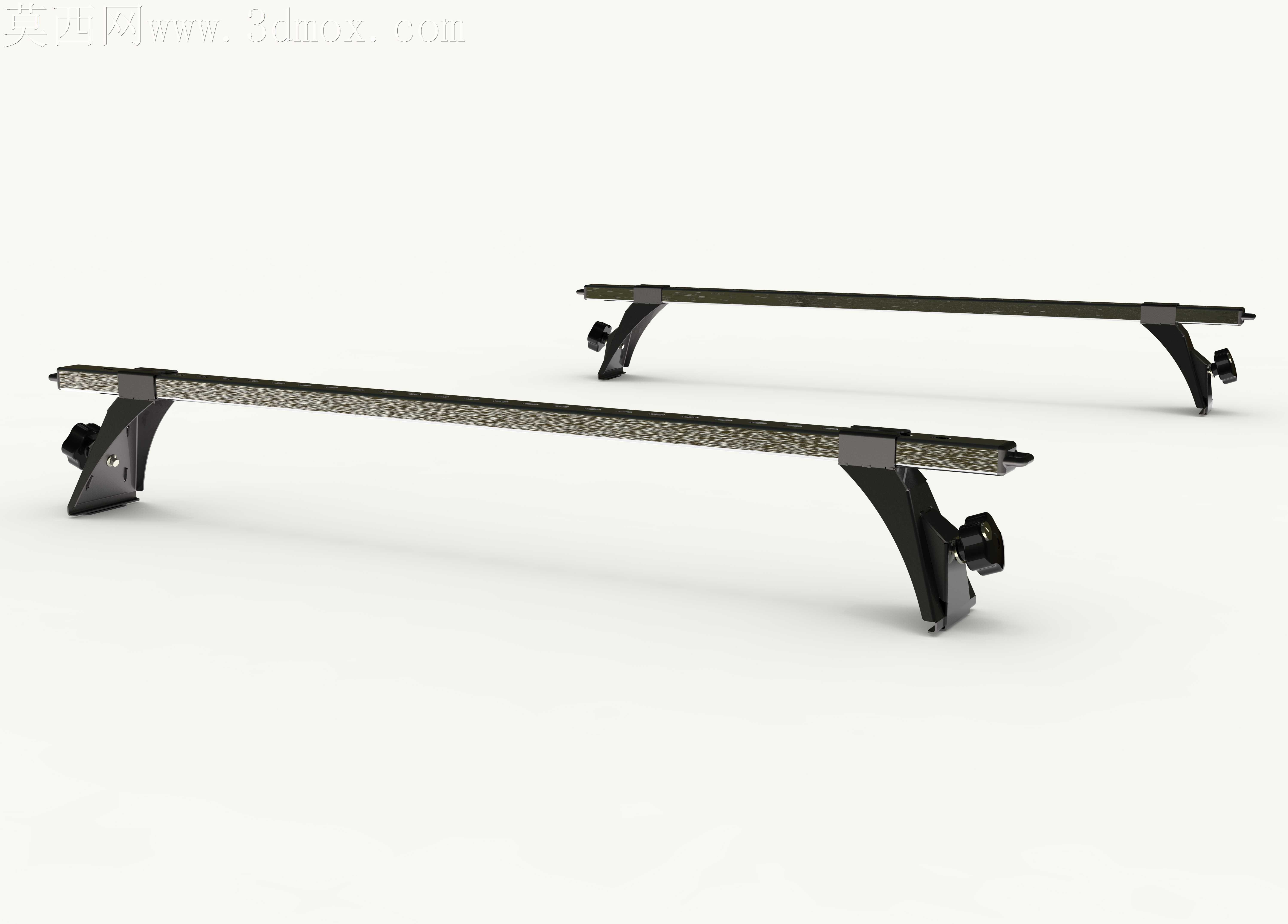

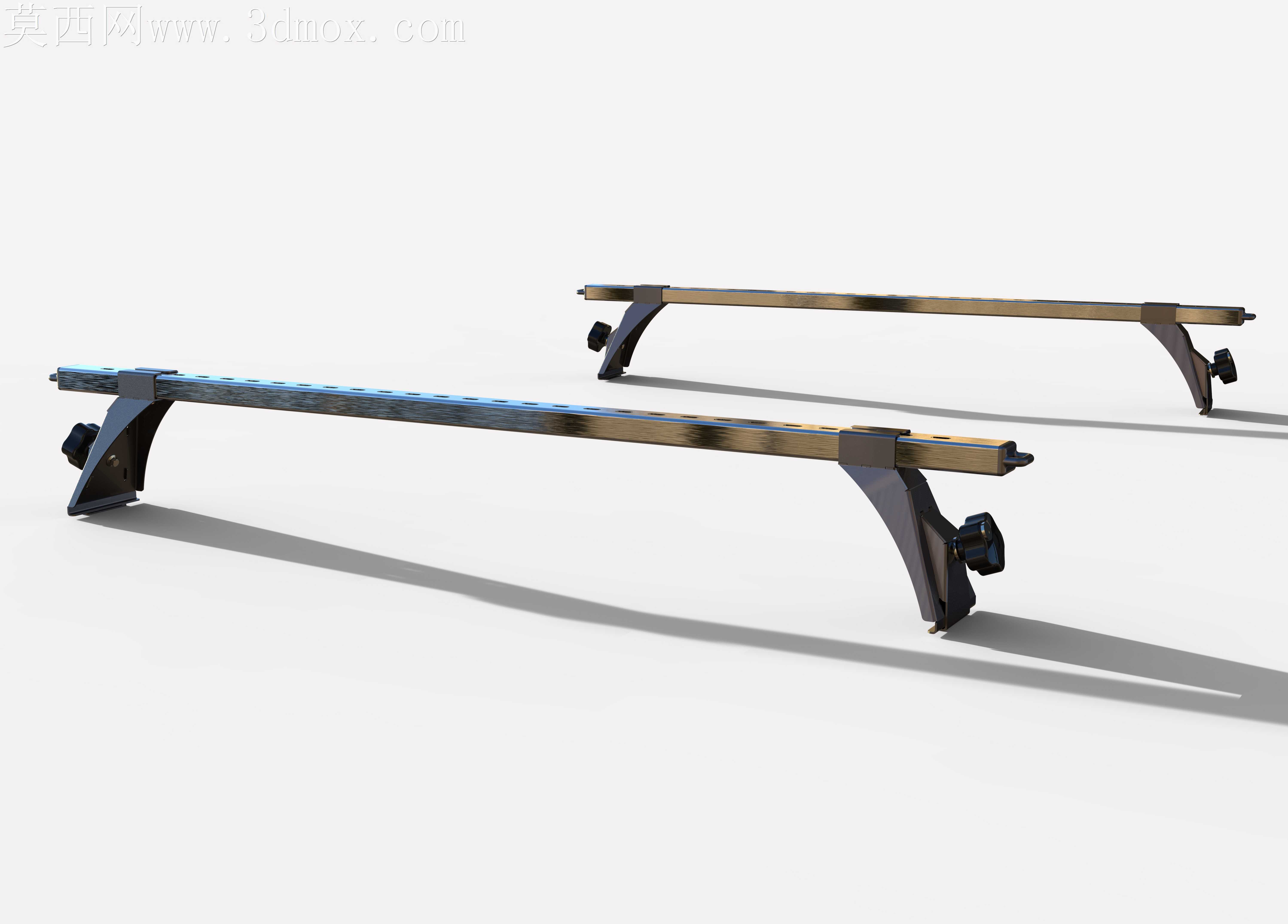

上次帮改装店做适配方案时，最先碰到的问题就是架体和车顶纵轨贴合处的切削毛刺，一开始用6061铝挤型材做横梁主体，端面铣削后留的细微飞边如果不做倒角处理，后期套橡胶防护套的时候很容易割破密封层，雨天渗水会顺着固定座流到车顶漆面留水痕。做装配公差匹配的时候特意把固定卡扣的开合间隙留了0.8mm，既不会因为公差太紧卡不进不同厚度的原厂纵轨，也不会因为间隙太大跑高速时出现旷量异响，架体两端的锁紧旋钮特意做了包胶处理，徒手就能拧到额定锁紧力矩，不用额外找扳手，车主自己动手就能完成安装。横梁表面的T型槽做了二次阳极氧化，之前跨软件转格式的时候槽口的圆角特征丢过一次，导出来的STEP文件槽口是尖锐直角，后期装行李框或者固定绑带的时候很容易磨断织带，重新补做圆角后还在槽内加了嵌入式的橡胶防滑条，放行李箱或者露营装备的时候不会因为急刹车出现滑动。考虑到日常用车的工况，横梁的承重做了分散式受力设计，没有把所有载荷集中在两端的固定脚，而是在横梁和固定座的衔接处加了加强筋，静态承重能到75kg，跑高速过横风区的时候也不会出现明显的形变。之前做实训作业的时候有学员把固定座的夹片做的太厚，虽然强度够了但夹在纵轨上会突出一大块，既影响美观还容易刮到洗车的毛刷，这次特意把夹片做了内凹式的薄型设计，贴合纵轨后几乎和原厂饰条齐平，风阻比市面上通用款的行李架小了近两成，高速行驶时的风噪也压得很低。做结构取舍的时候放弃了全不锈钢的方案，不锈钢材质重量太大，长期装在车顶会增加整车的簧上质量，影响油耗和操控，最终选了铝型材加高强度尼龙夹片的组合，整体重量控制在单根3.2kg，两个人抬着对准纵轨卡紧就能装，不用额外在车顶上打孔，完全避免了打孔带来的漏水锈蚀风险。渲染的时候特意把金属表面的做旧质感做了微调，不是那种亮得晃眼的抛光面，而是偏哑光的金属拉丝质感，和大部分SUV的原厂车顶饰条质感匹配，装在车上不会有太突兀的后期加装感。
