哑光黑色弯柄式车门拉手结构设计

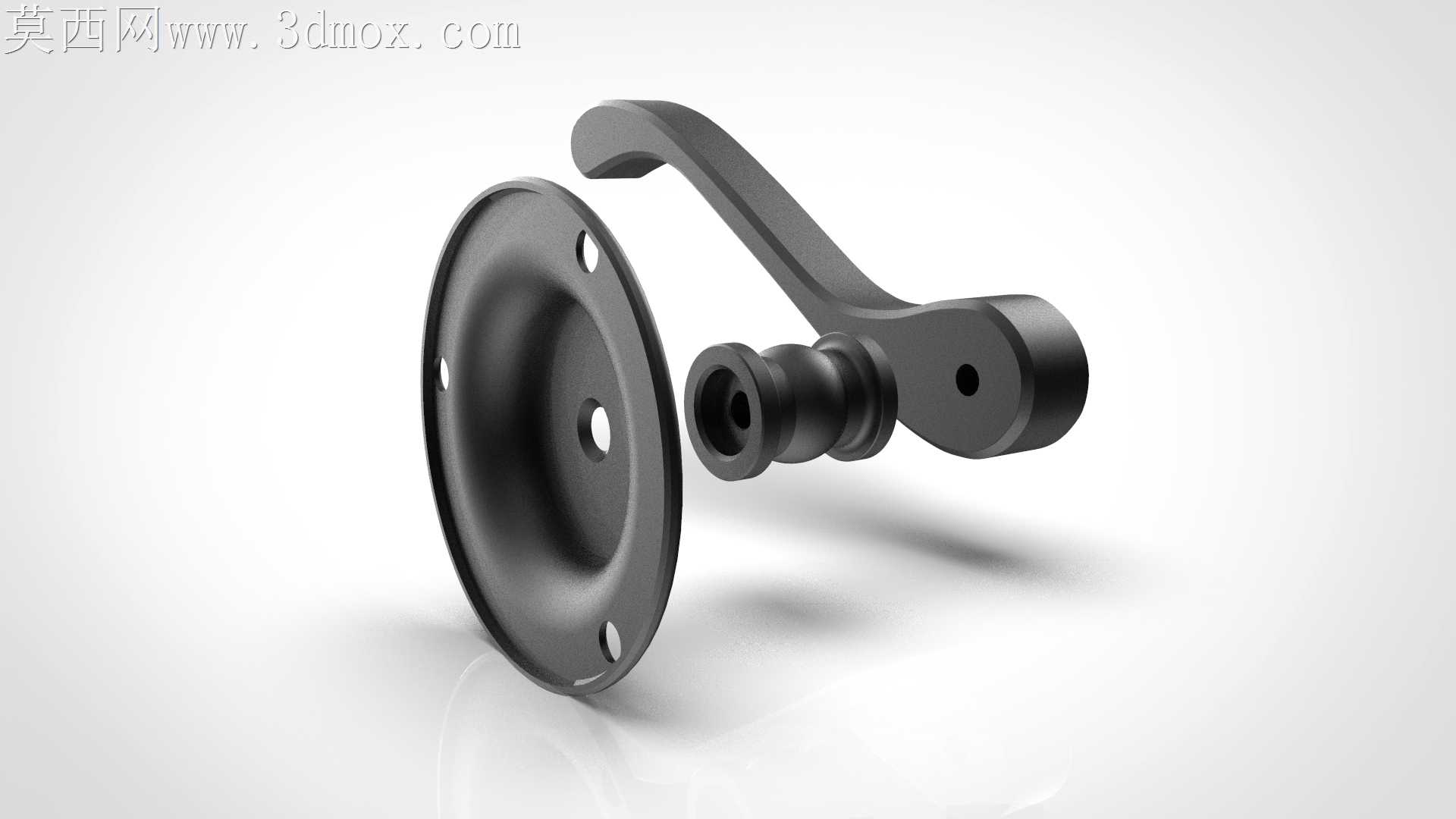

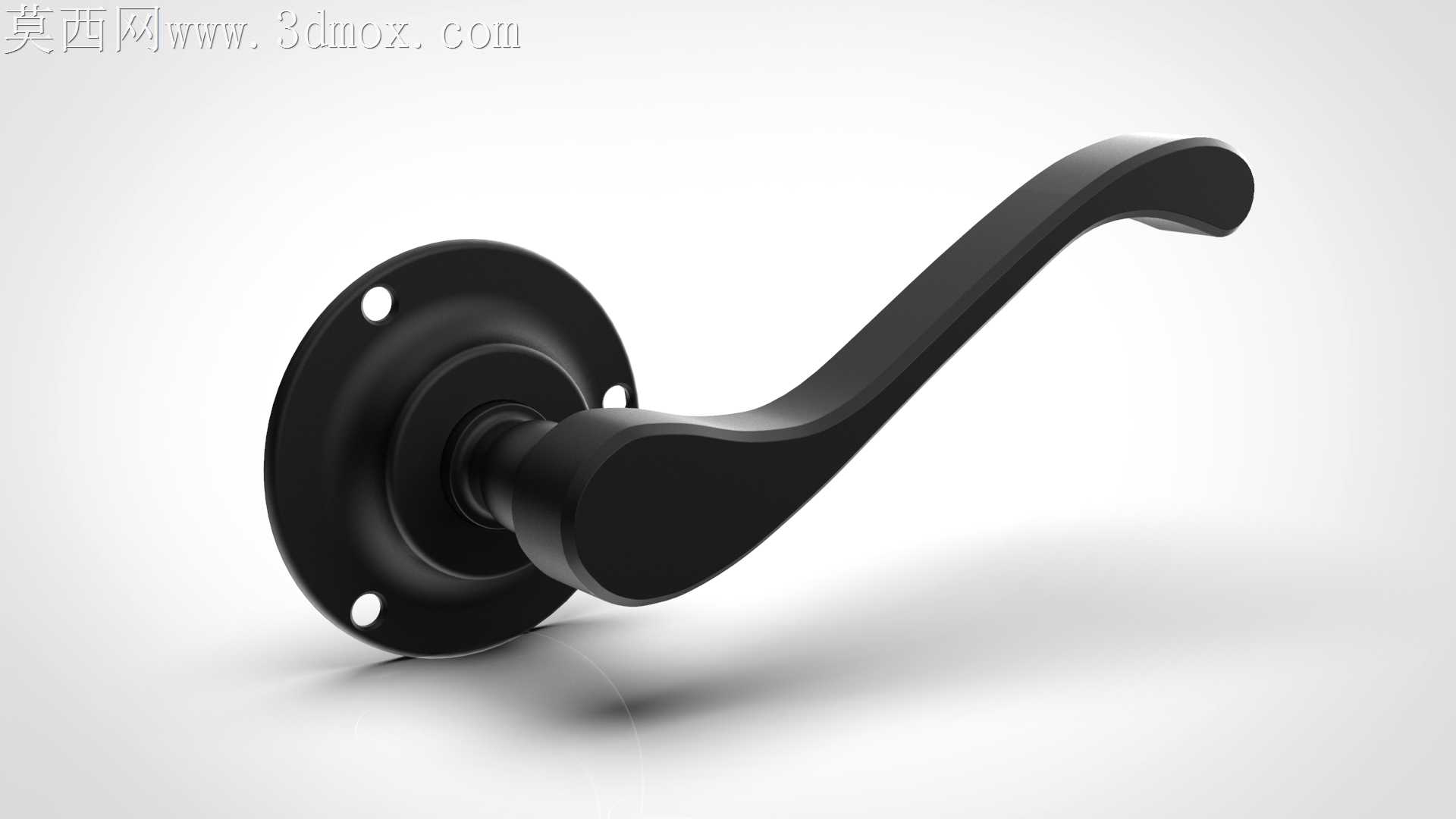

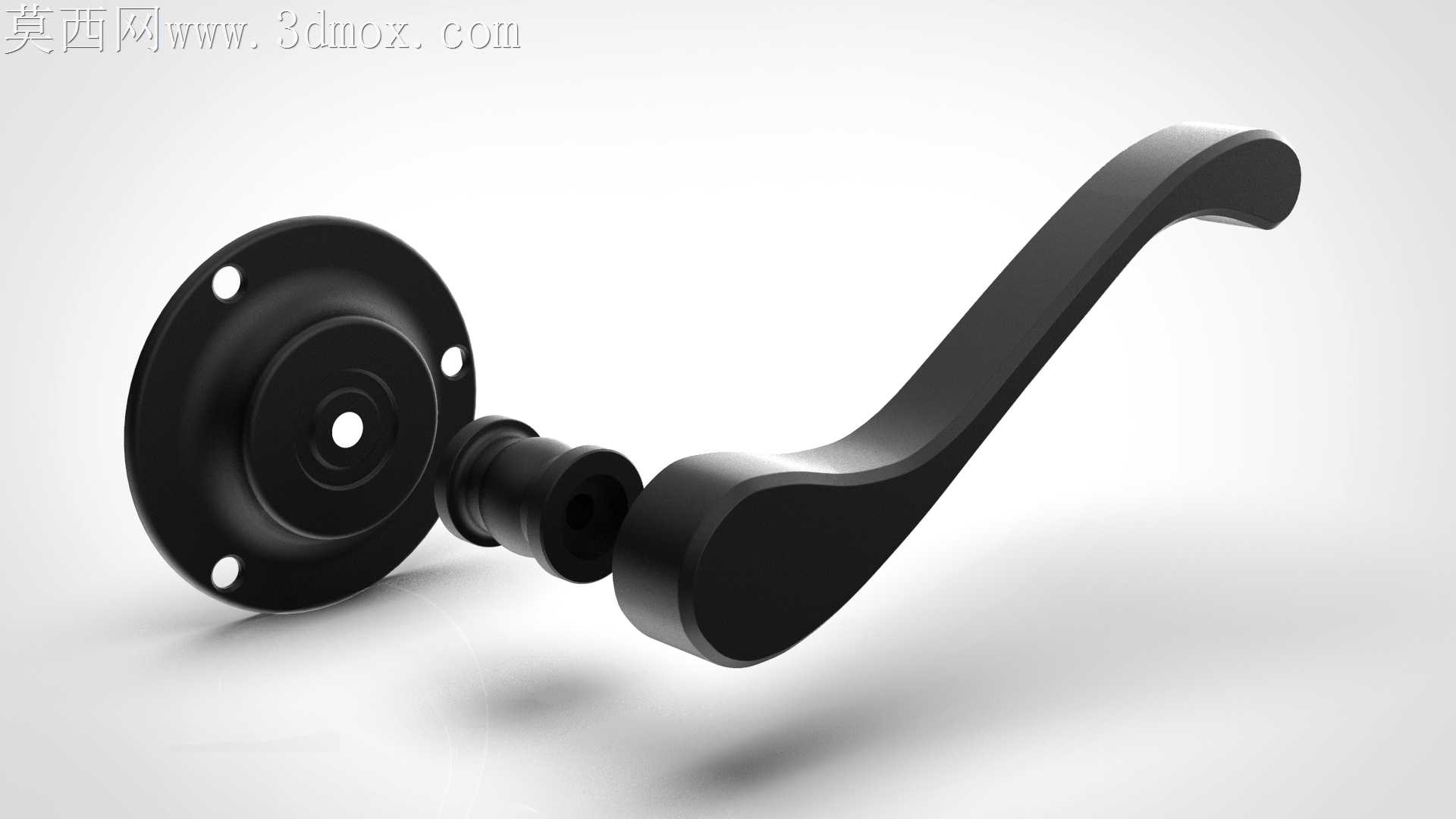

刚铣出第一版法兰安装座样件的时候，边缘残留的0.2mm毛刺差点刮花了阳极氧化层，后来反复调整走刀路径，把三个安装孔的倒角公差控制在±0.05mm以内，才避免了装配时底座和门板贴合面出现缝隙。握柄的曲面弧度改了不下七次，最开始做的直柄款握持时手腕要偏转15度，长期开关门会有明显的硌手感，后来参考人体工学数据把握柄末端做了12度的下沉弧度，指腹贴合的位置特意留了0.3mm的微凸肌理，哪怕冬天戴薄手套操作也不会打滑。转档的时候踩过不少坑，最开始从犀牛导出STEP格式到结构软件里校验，转轴衔接处出现了碎面破孔，后来把衔接位置的G2连续公差调到0.01mm，重新拓扑了曲面布线，才解决了跨软件转档的破面问题，后续导出的多格式文件都能直接导入加工设备编程。底座和握柄的衔接转轴处，特意做了隐藏式的卡簧限位结构，没有外露的螺丝孔，既保证了外观的整体性，也能避免长期使用后积灰卡滞，转动阻尼调整到1.2N·m，开关门的时候不会因为太松出现晃荡，也不会因为太紧导致开门费力。量产的时候考虑到成本控制，把原本一体铣削的结构拆成了底座、转轴芯、握柄三个部件，底座用锌合金压铸做哑光喷粉处理，握柄用ABS加玻纤注塑做软触漆面，既保证了结构强度，也把单件成本压到了可控区间，三个部件的装配公差预留了0.1mm的间隙，组装的时候不用额外修配就能直接卡合，装配效率比一体结构提升了近40%。做表面处理的时候特意测试了三种黑色涂层，普通喷漆的耐磨次数只有200次就会露底，电泳层的质感偏生硬没有哑光质感，最后选了哑光喷粉加局部UV固化的工艺，耐磨次数能到1200次以上，哪怕指甲反复刮蹭也不会留痕，法兰盘背面特意做了一圈0.5mm的凸筋，装配的时候能压紧门板上的密封胶条，避免雨天行车的时候雨水顺着安装缝隙渗进车门内部。
