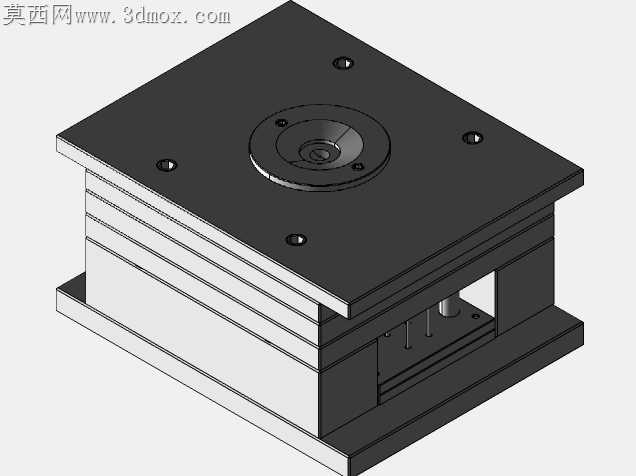

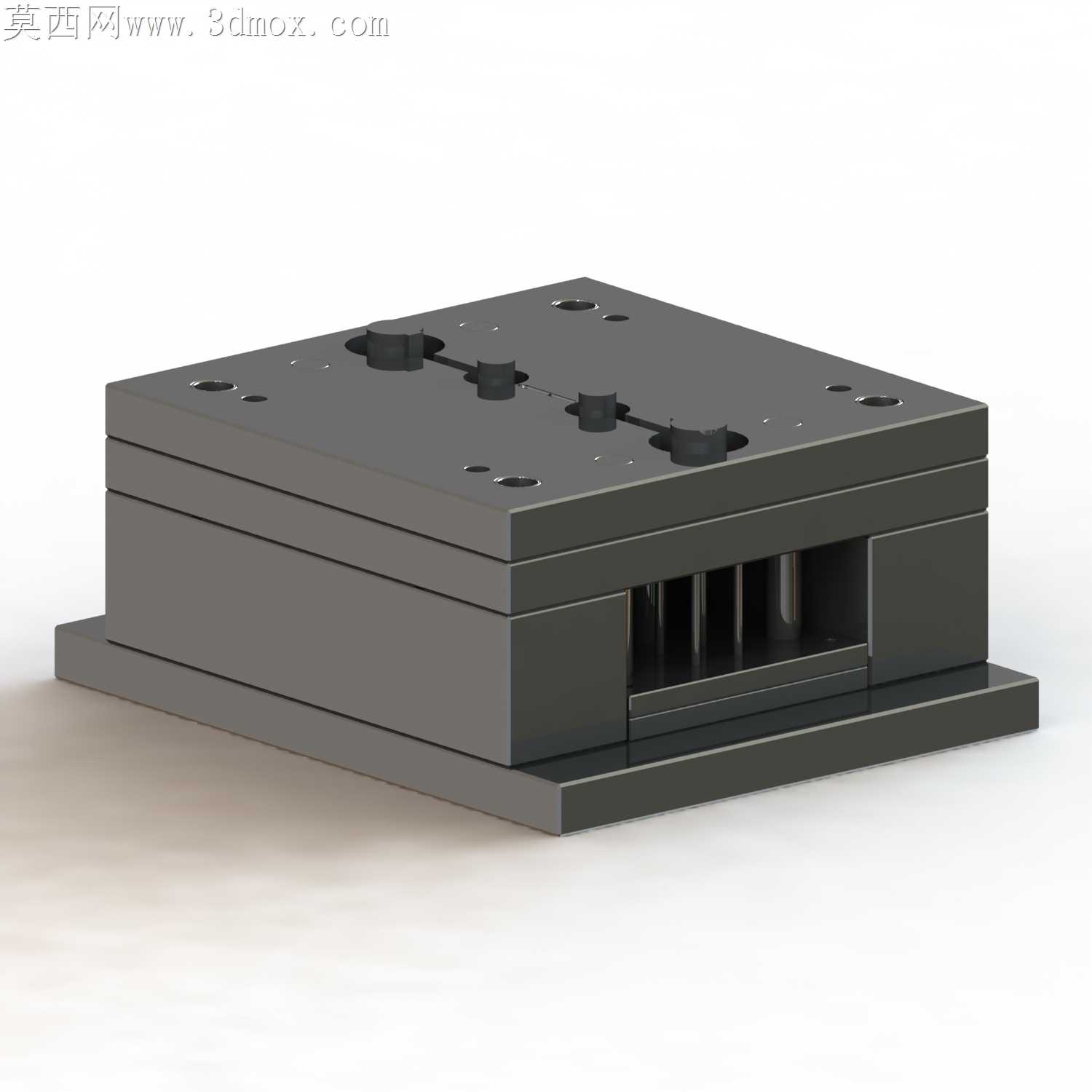

两板坯脱模插入式注塑模具结构

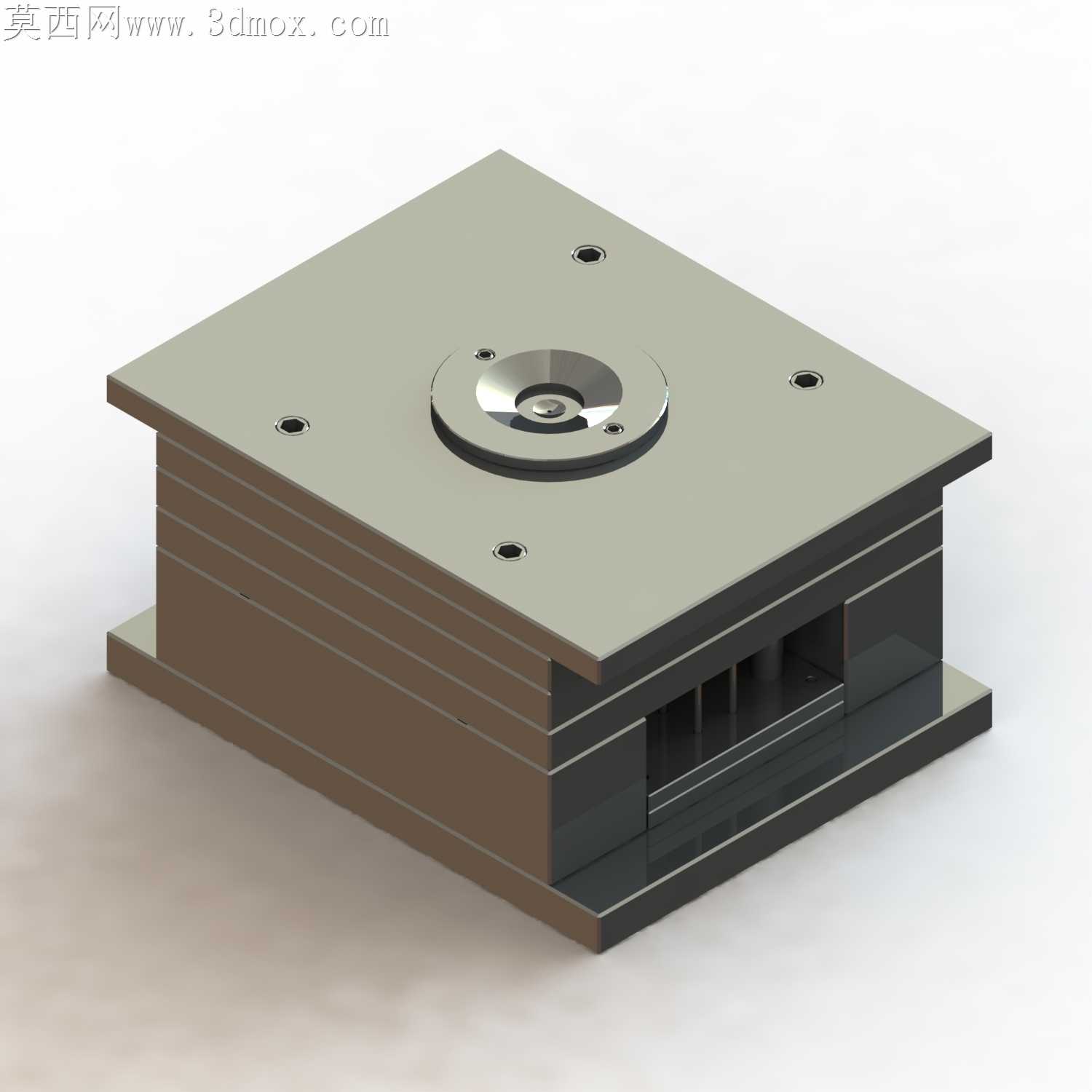

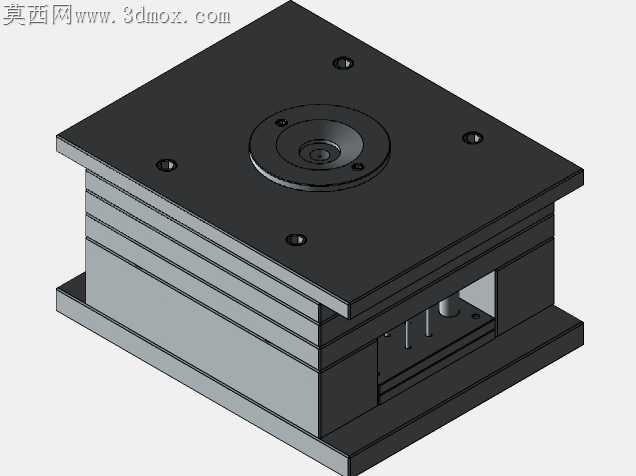

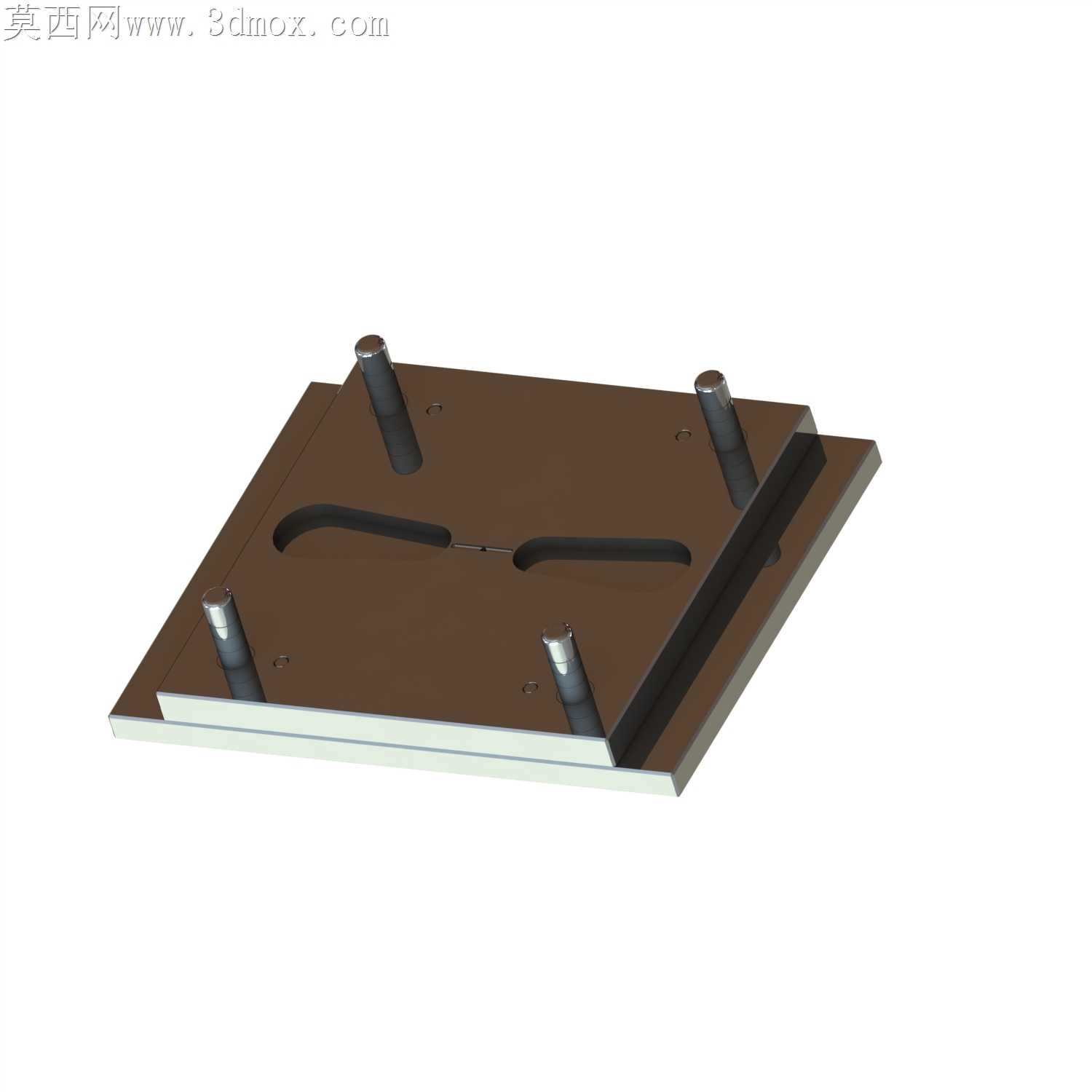

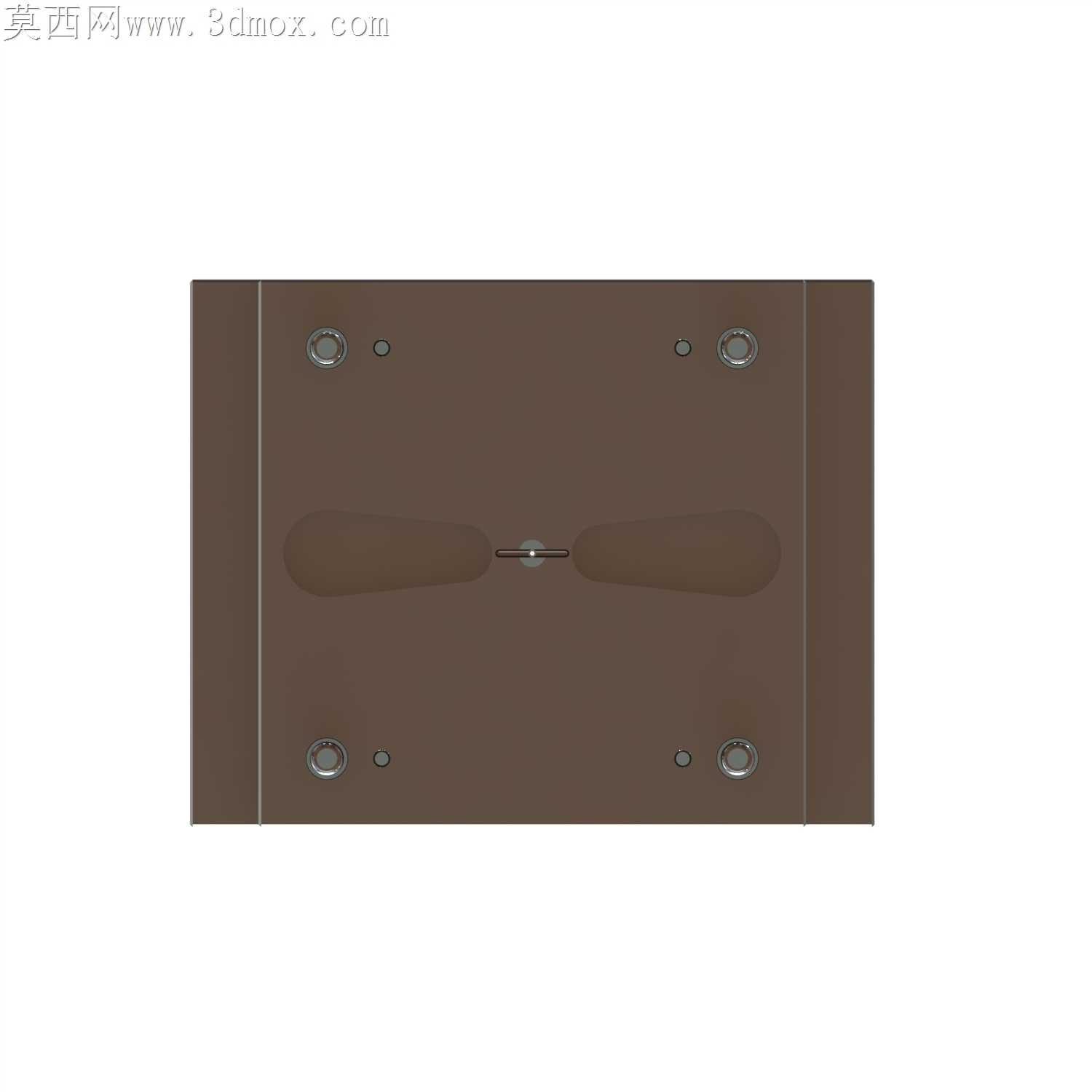

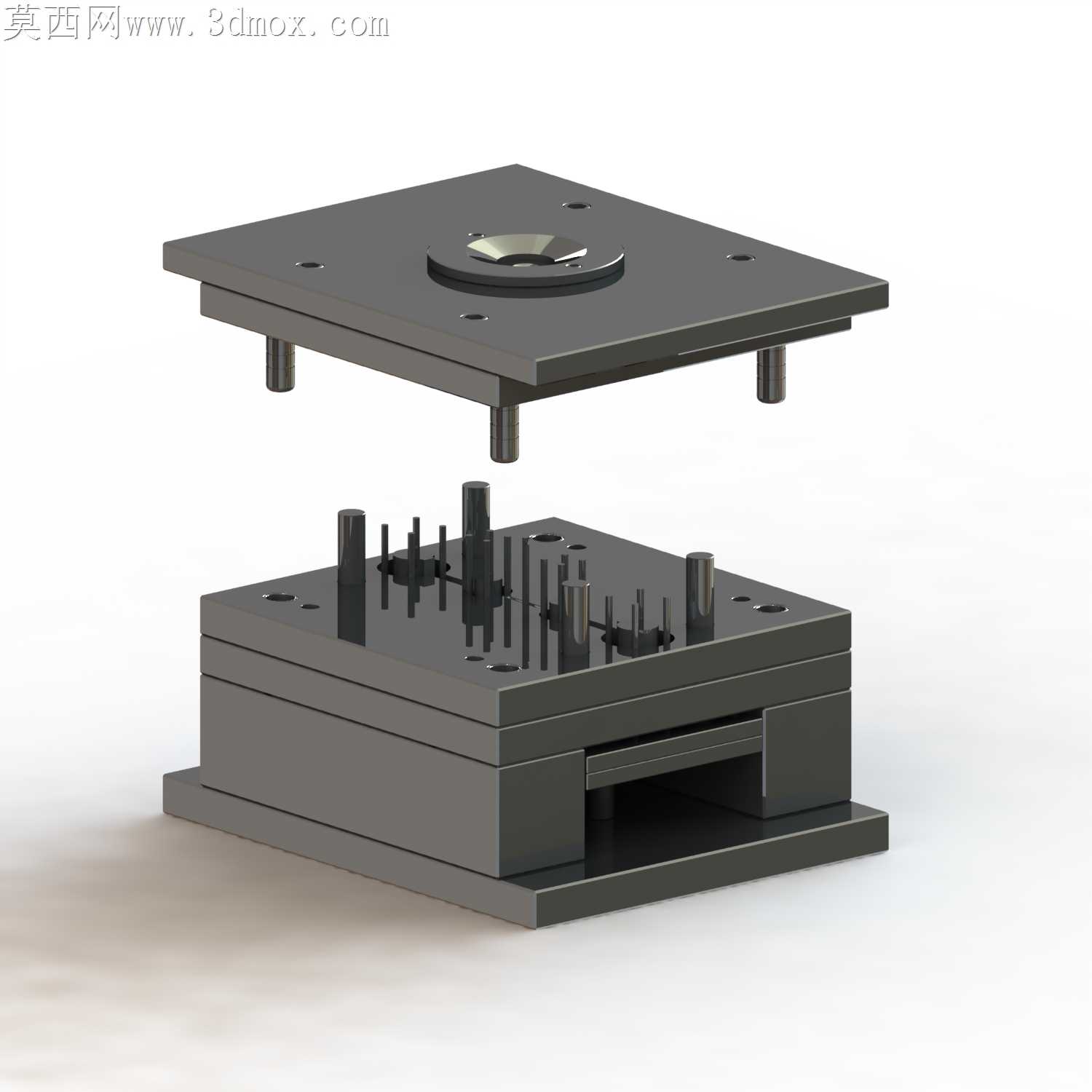

刚拿到这套两板坯脱模结构的需求时，最先踩的坑是定模座板上的定位圈同轴度偏差，试切第一块45号钢坯料时，铣刀走刀到安装孔位边缘留了0.12mm的毛刺，当时没在意，后来和注塑机定位法兰适配时直接卡滞，拆下来重新修磨基准面才解决。这套插入式结构最磨人的地方是动定模合模时的插穿位公差，一开始按常规单边0.03mm留间隙，试模时插穿位反复出现飞边，后来把插穿面的斜度调整到1.5度，配合面分段做避空，靠近分型面的2mm段留零对零研配，其余位置单边留0.05mm间隙，既解决了飞边问题，也避免了长期开合模的插穿面拉伤。

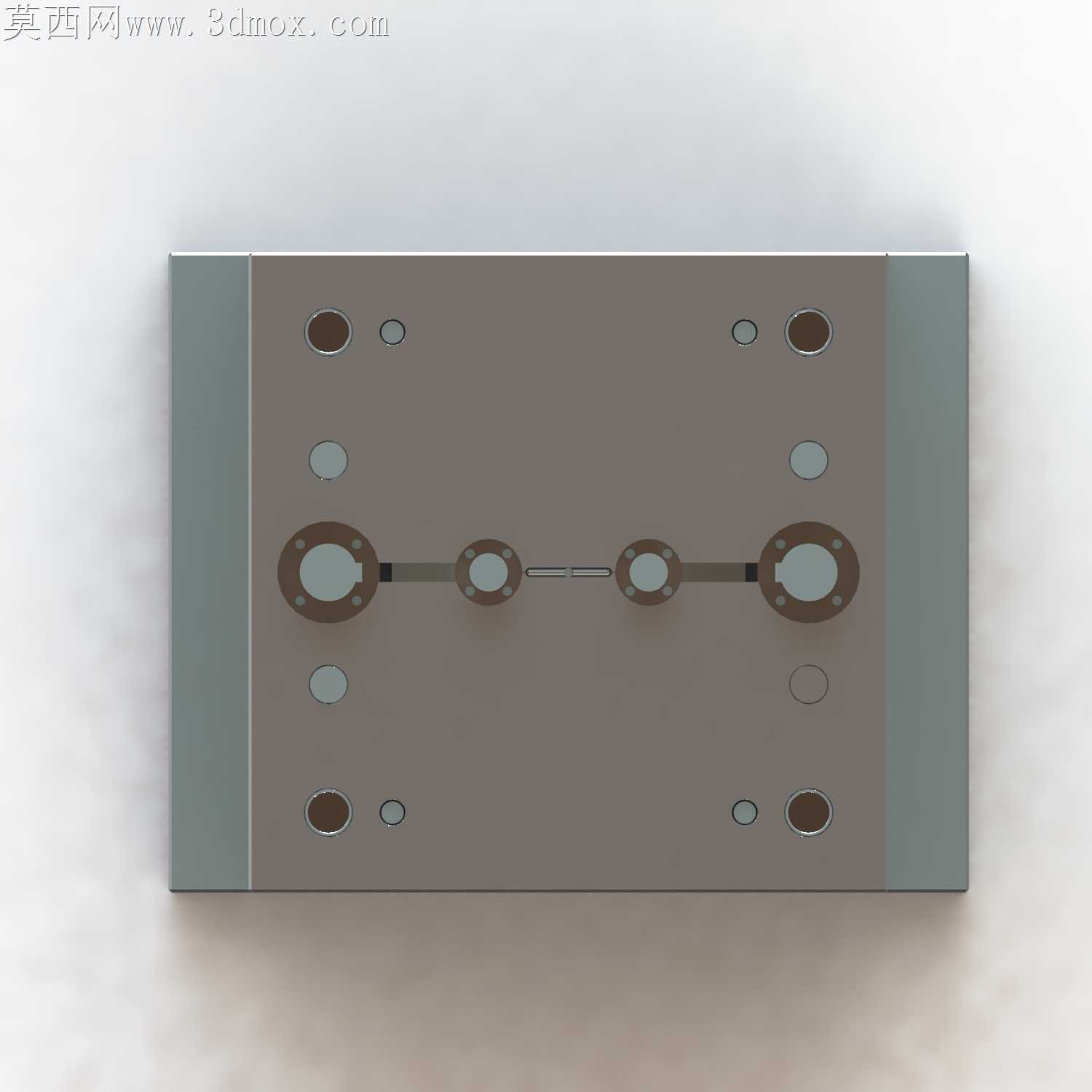

做结构的时候特意把复位杆的排布往模架中心偏移了8mm，之前做同规格模架时复位杆太靠近边缘，顶出时受力不均导致顶针板倾斜，产品顶出后留明显顶白印，这次调整排布后四个复位杆受力均匀，连续开合三千次也没出现卡滞。冷却水路的排布也改了三版，一开始走环形水路离型腔太远，模温温差超过8度，产品成型后内应力不均容易翘曲，后来把水路往型腔侧移了6mm，在入子位置单独做隔水片，模温差控制在2度以内，成型周期能缩短12秒左右。

跨软件转档的时候出过一次问题，最初在结构软件里画完导成通用格式时，定位圈的安装沉孔曲面出现破面，导进工程软件里做装配干涉检查时没查出来，后来出加工图时才发现沉孔深度少了0.2mm，赶紧补面修正，还特意在所有安装配合面做了公差标注，避免加工时看错尺寸。量产阶段也做了取舍，原本想在定模座板上做四个吊装螺纹孔，后来考虑到小吨位注塑机的操作空间，把外侧两个吊装孔改成沉头孔，既满足吊装强度，也不会和注塑机的安全门产生干涉。

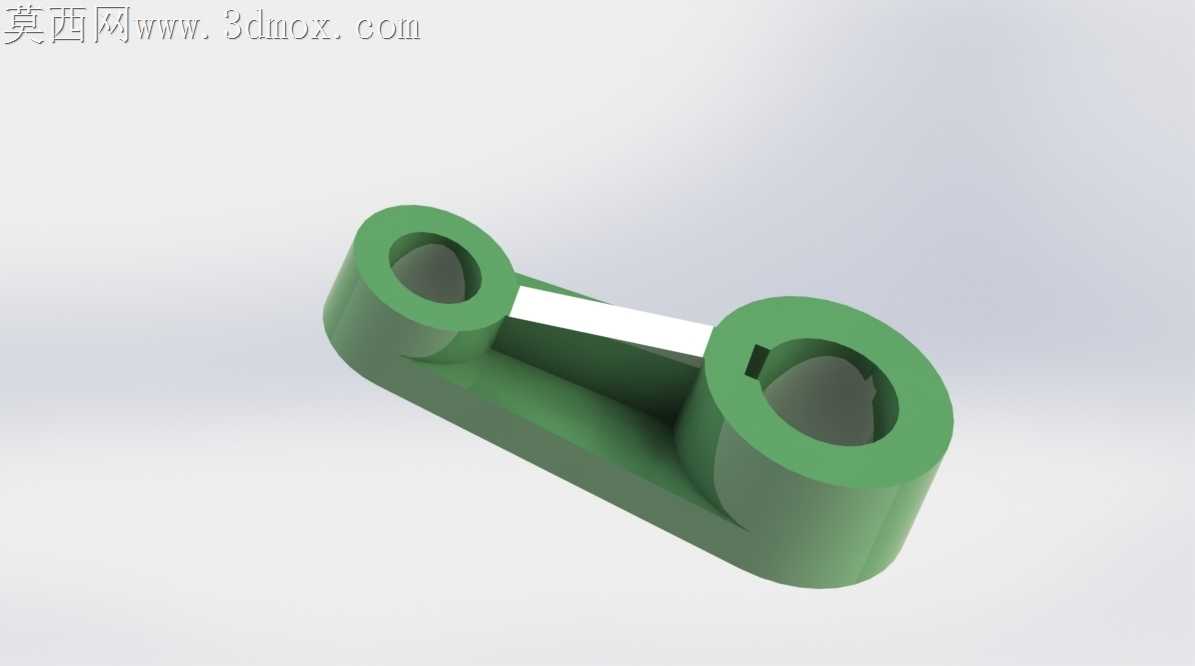

这套结构的脱模行程是按120mm设计的，两板结构的流道凝料能自动脱落，不用人工取流道，适配160吨到200吨的卧式注塑机，生产常见的平板类塑胶件时，脱模顺畅不会粘定模。之前实训带学生做类似结构时，很多人会忽略导柱导套的润滑槽设计，这次特意在导套内壁做了环形油槽，定期打润滑脂就能减少导柱磨损，模架使用寿命能提升近三成。
