精密两板结构塑料注射成型模具

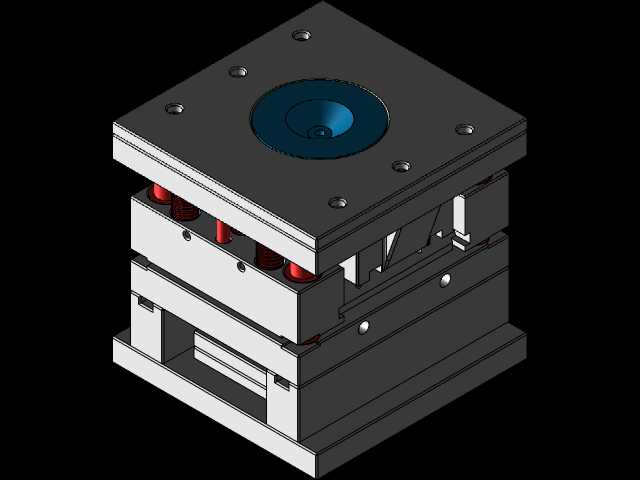

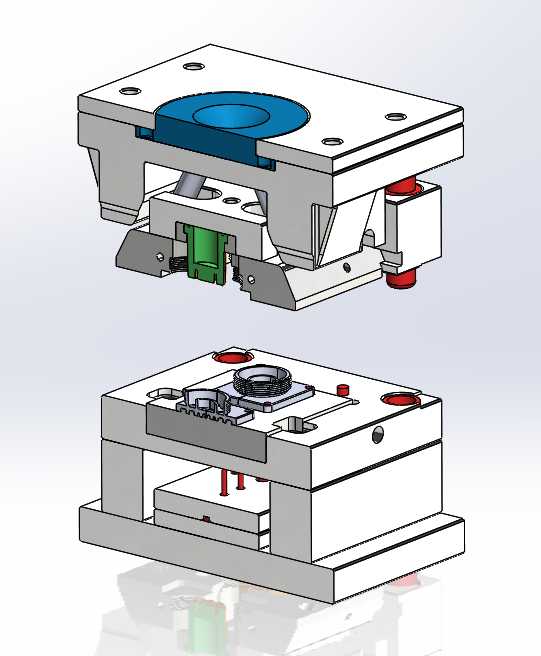

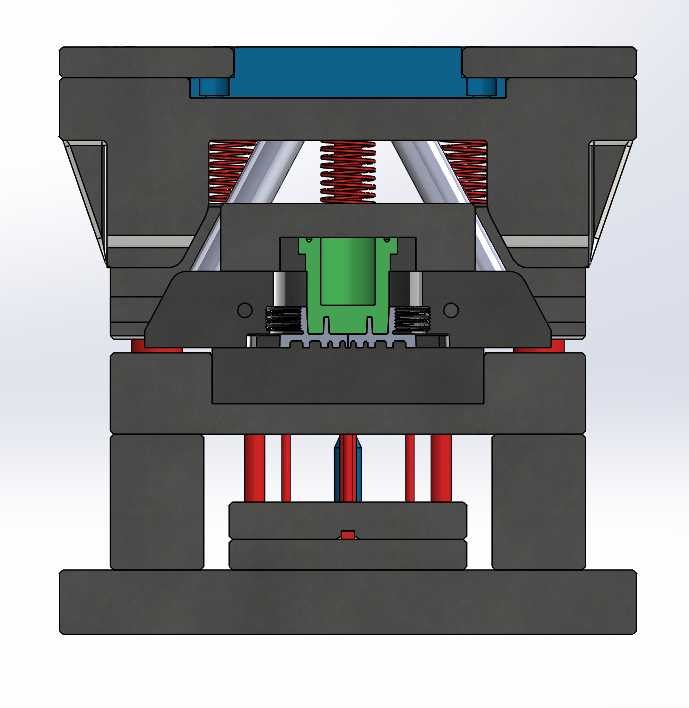

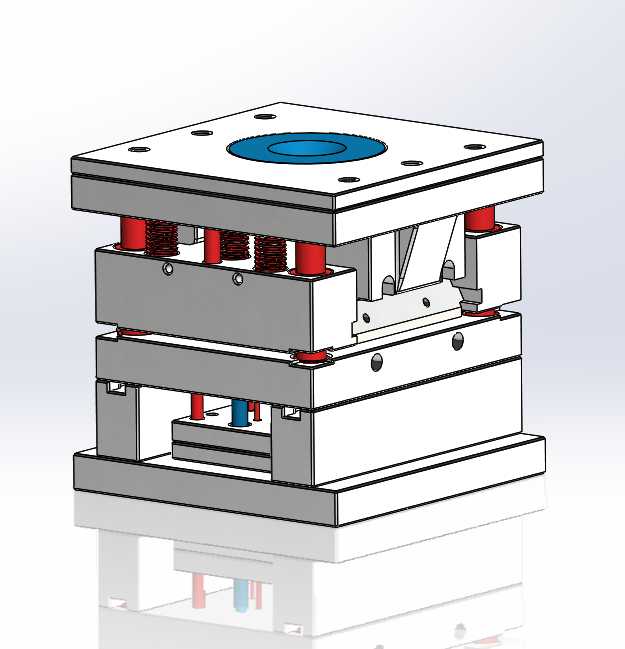

这款塑料注射成型模具属于典型的两板模结构，主要应用于消费电子外壳、小型家电结构件、汽车内饰塑料卡扣类零部件的批量注塑生产场景，适配卧式注塑机的安装标准，可直接匹配常规吨位的注塑设备完成连续化生产作业。模具整体分为动模与定模两大核心部分，定模侧设置主流道衬套，直接对接注塑机射嘴，熔融塑料通过衬套进入分流道，最终经浇口注入型腔完成充模；动模侧集成顶出机构、冷却回路与侧抽芯组件，针对产品侧面的倒扣结构设计了独立的斜导柱侧抽芯模块，开模过程中斜导柱带动侧滑块完成横向抽芯动作，避免顶出时拉伤产品侧壁，保障成型件的外观质量与尺寸精度。模具的导向系统采用四组精密导柱导套配合，合模时可实现动定模的精准对位，合模公差控制在0.02mm以内，有效避免飞边、错模等成型缺陷。冷却系统采用随形水路设计，分别在定模型腔板、动模型芯板内部布置循环冷却水道，可根据成型塑料的熔融温度调整冷却水流量，将模具温度稳定控制在工艺要求区间，缩短产品冷却定型周期，提升单批次生产效率。顶出系统采用圆顶针与扁顶针组合布局，针对产品的筋位、柱位等易包紧区域设置对应顶出元件，顶出力分布均匀，可避免顶出过程中产品出现变形、顶白等问题。模具的安装边界完全符合行业通用标准，定模侧的定位圈尺寸适配主流注塑机的定位孔规格，动模侧的码模槽、顶棍孔位置均按通用参数设计，无需额外改装即可快速上机调试。设计过程中充分考虑了生产维护的便捷性，易磨损的导套、顶针、滑块镶件均采用标准化快拆结构，日常生产中出现磨损时可快速更换，减少停机维护时间；型腔与型芯部分采用模块化镶拼结构，针对不同的产品改型需求，仅需更换对应镶件即可快速适配新的产品生产，大幅降低模具改造成本，适配中小批量多品种的塑料件生产需求。
