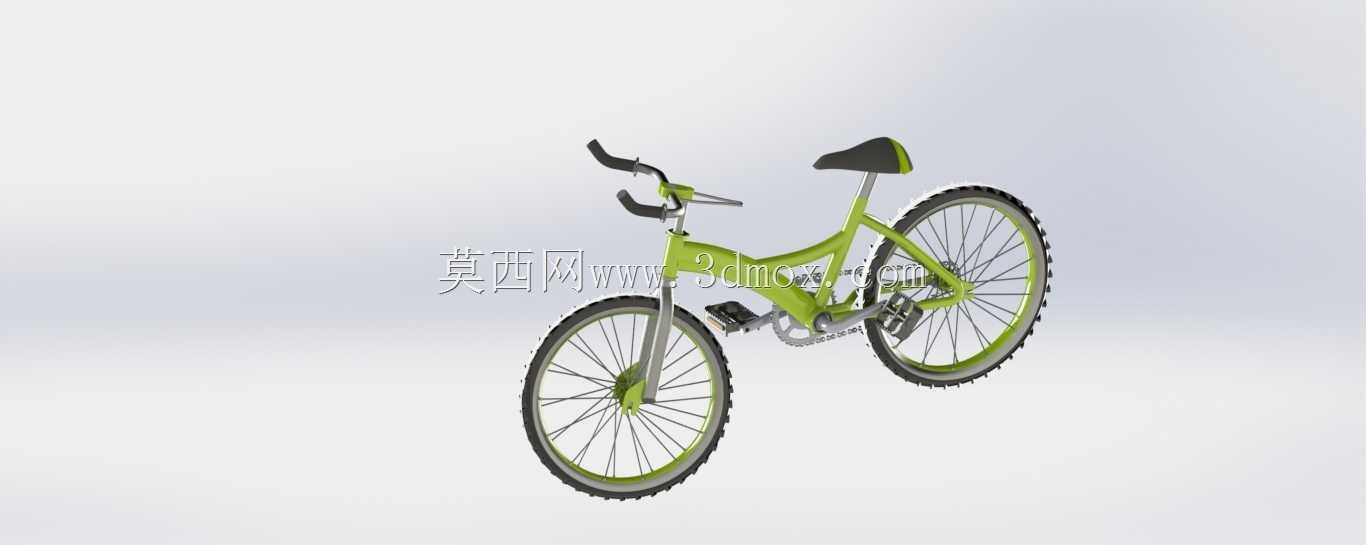

轻量化休闲越野款自行车结构设计

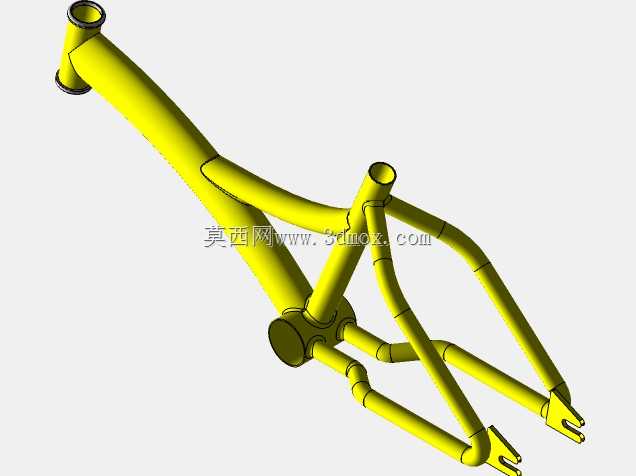

刚拿到外协打样的首版车架时，五通位置的焊接毛刺卡得中轴转不动，磨了三回才把同轴度公差调到0.02mm以内，那会就打定主意要把这套休闲越野自行车的结构细节抠到位。做曲面的时候没直接扫掠管材轮廓，特意把下管靠近五通的位置做了1.2mm的壁厚渐变，既避开了踩踏时的应力集中区，也没让整车重量往上飘。转档到STEP格式时曾出现过辐条端头破面的问题，后来把每根辐条的端头做了0.3mm的圆角过渡，再导出时就没出现过几何缺失的情况。

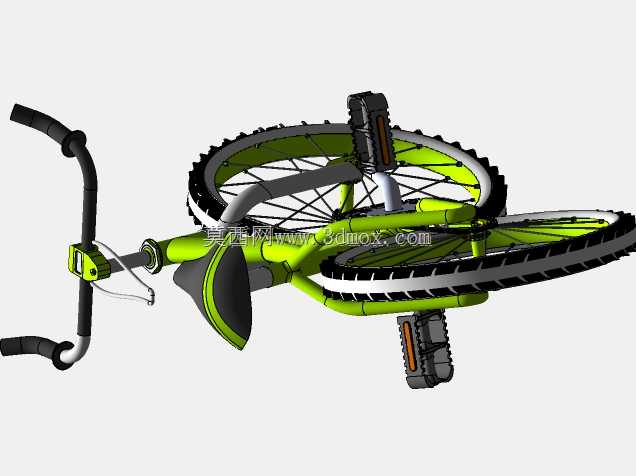

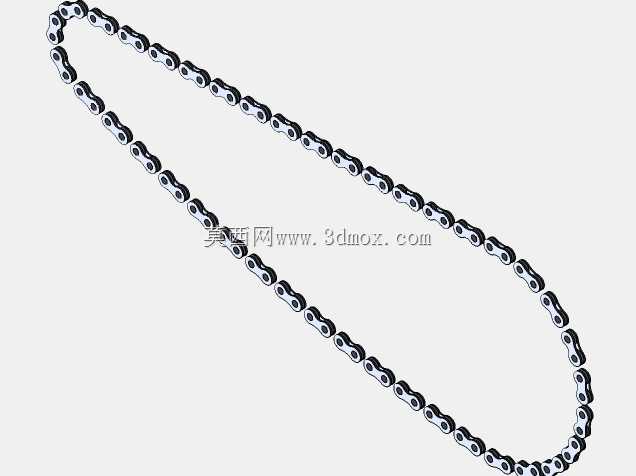

装配逻辑上特意把后拨的安装座做了2mm的偏移调整，之前试装的时候链条在最大飞轮片上会蹭到车架尾勾，调完偏移量之后全档位变速都没了蹭链的异响。车把握把的弧度是按日常通勤握姿反复调的，把横的抬升角度设到15度，长时间握着手腕不会有压麻的感觉，刹把的安装位置特意留了一指操作的间隙，遇到突发情况能第一时间捏到刹车。

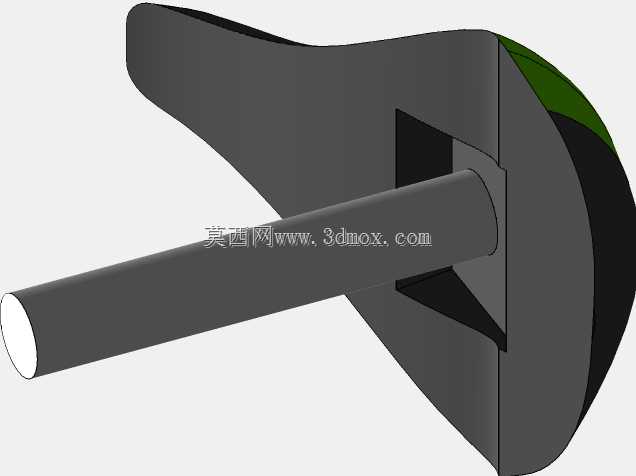

当初做这个设计的灵感来自周末骑郊野绿道的经历，普通通勤车碾过碎石路时震得手疼，硬尾山地车又太重扛着上下楼费劲，就想做个兼顾轻量和轻度越野通过性的款式。轮胎选了带浅颗粒的胎纹，压柏油路不会有太大滚阻，走土路碎石路也能抓得住地面，座垫的填充层厚度设到20mm，短距离骑不硌坐骨，长距离骑也不会闷汗。

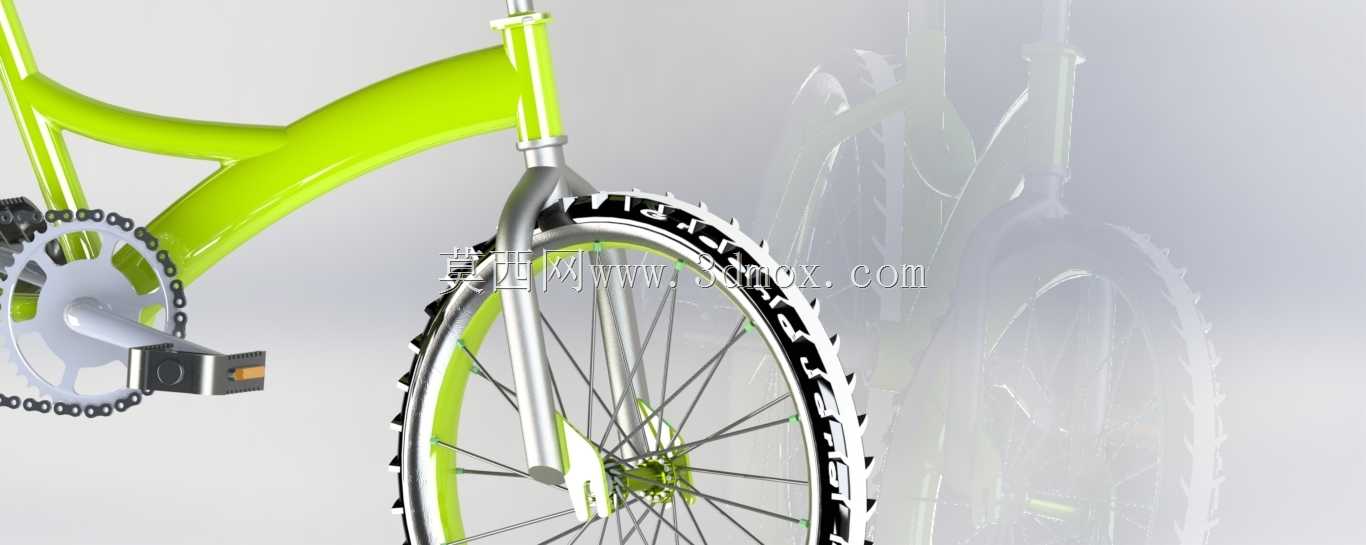

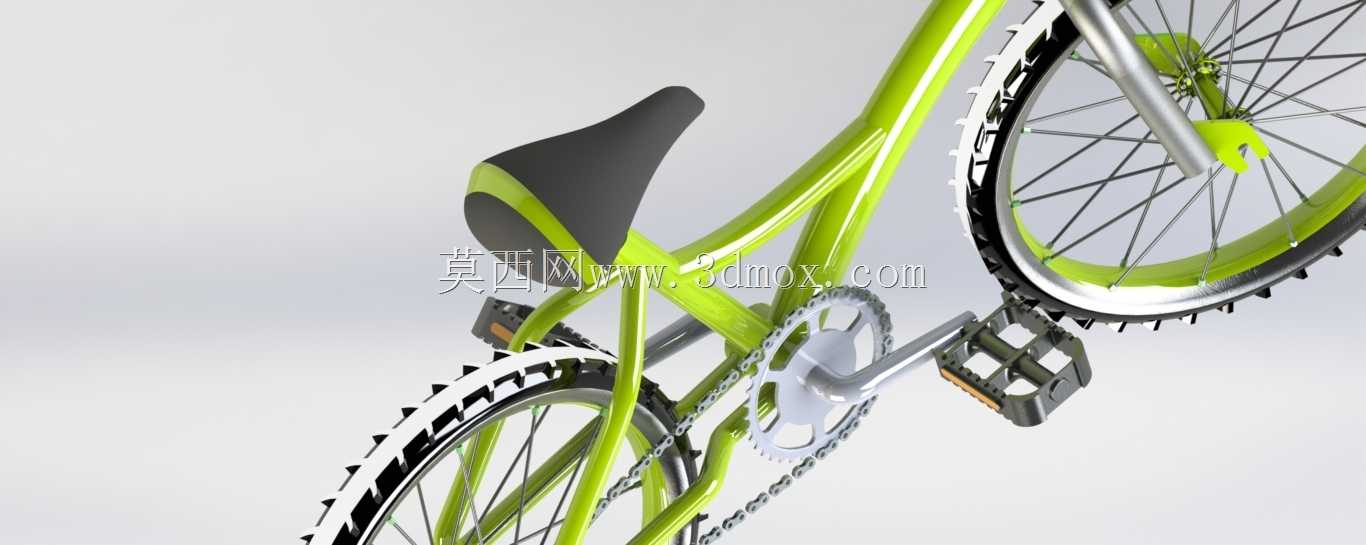

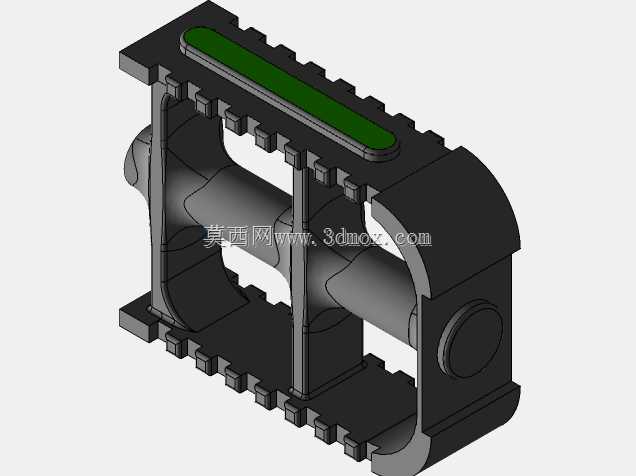

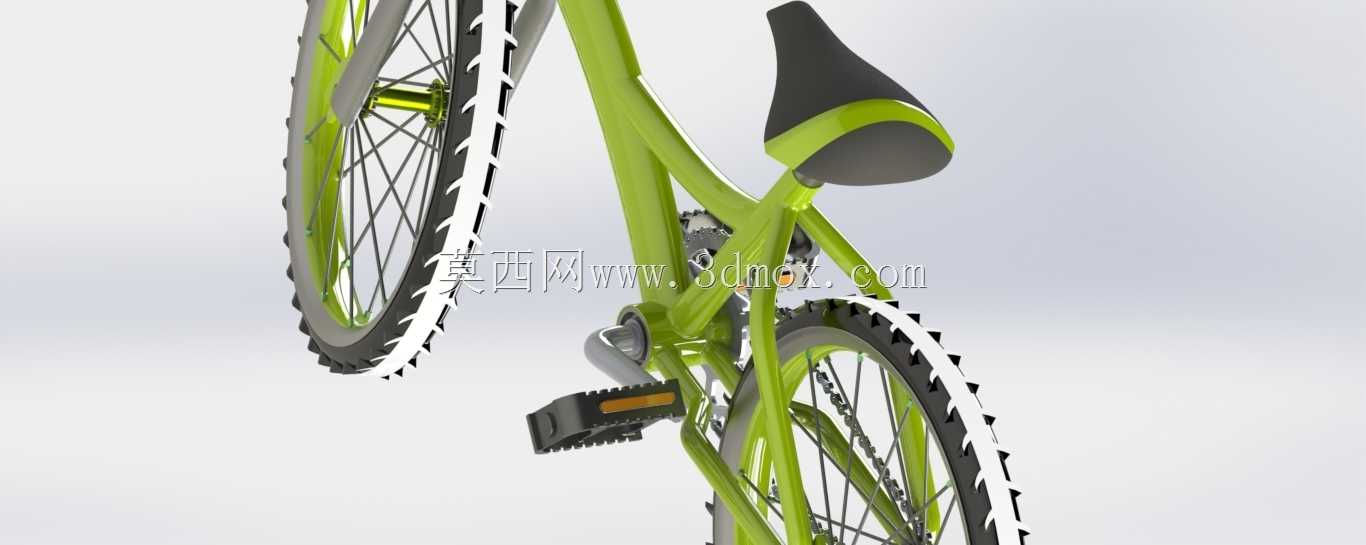

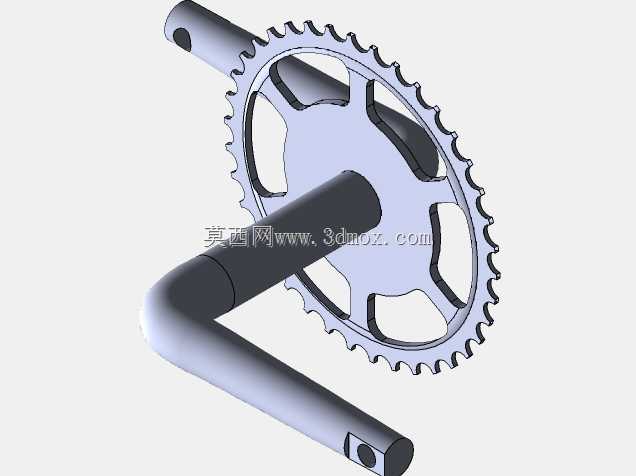

做结构取舍的时候没跟风加碟刹安装座，毕竟这个定位的车型用V刹已经能满足制动需求，还能省出两百多克的重量，日常维护也更简单。脚踏的位置特意比普通通勤车往外偏了3mm，避免踩踏时鞋跟蹭到曲柄，链条罩做了半包裹的设计，既能防止裤腿蹭到油污，也不会增加太多风阻。前叉的避震行程设到50mm，刚好能过滤掉路面的小颠簸，不会因为行程太长泄掉踩踏的力。

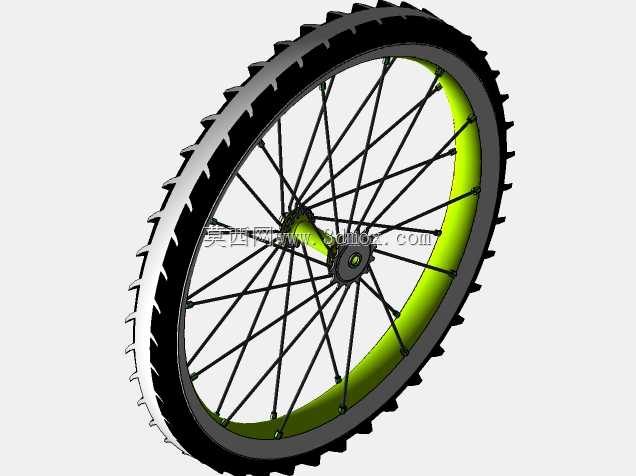

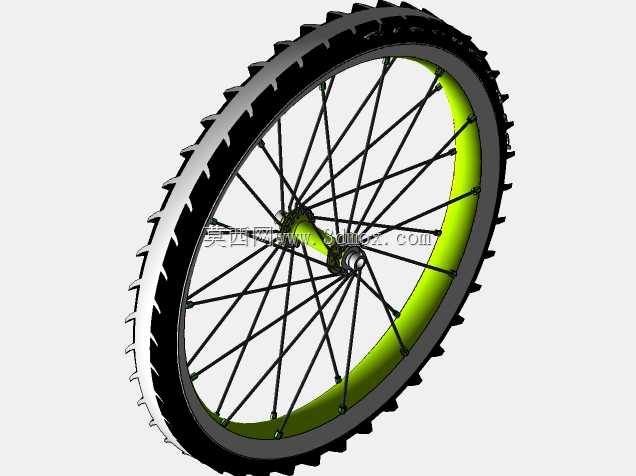

标注图纸的时候最费功夫的是车轮辐条的编法参数，32根辐条按三交叉的方式排布，每根辐条的张力差控制在5%以内，这样骑起来轮组不会偏摆，遇到小坑也不容易断辐条。车把和把立的配合公差选了H7/h6，装的时候不用使劲砸，后期想调整把立角度也能轻松拆下来。座管的口径选了通用的27.2mm，后期用户想换避震座管或者碳座管都能找到适配的配件，不用特意开模做专属规格。
