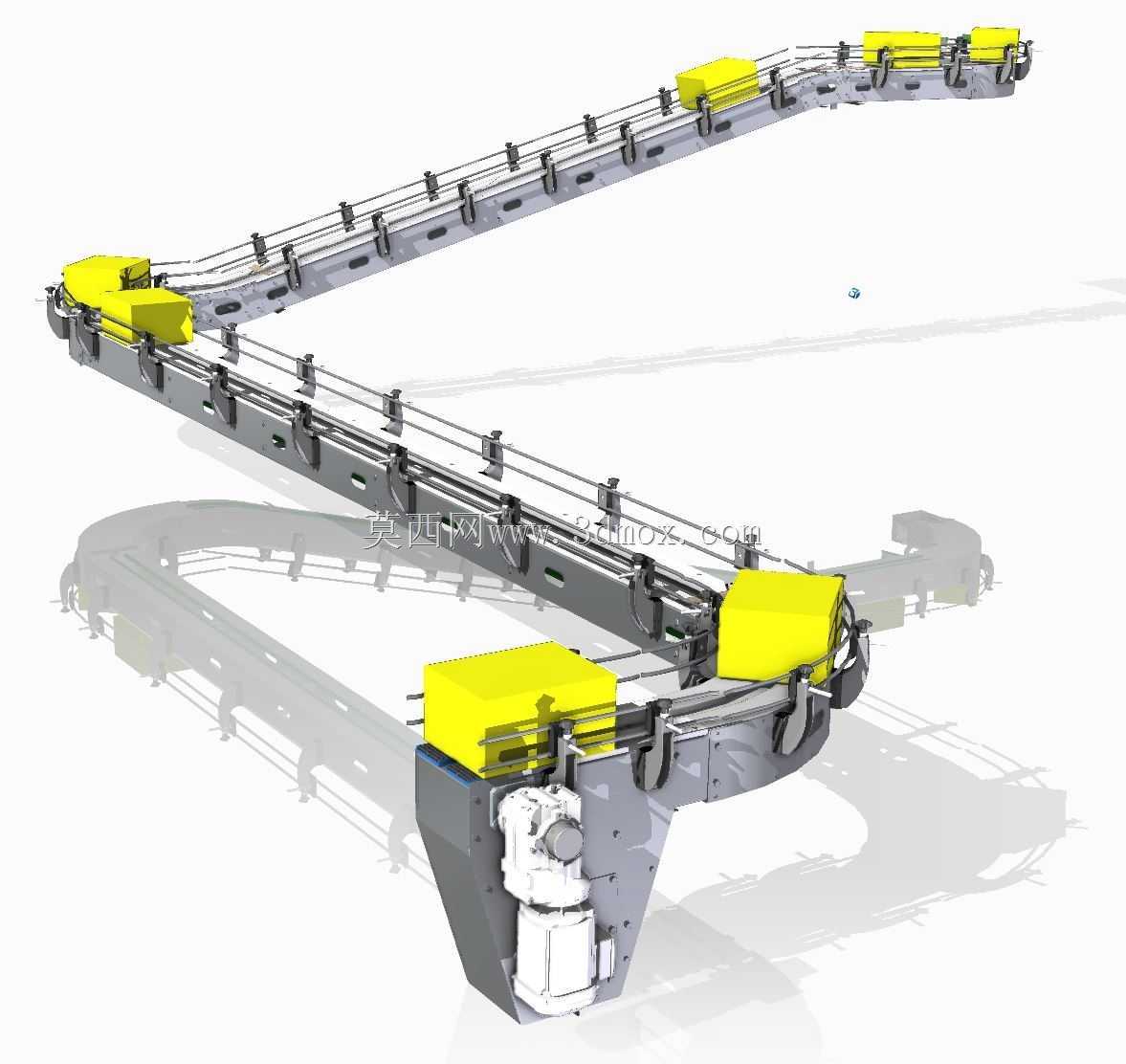

带曲线下降段不锈钢板条链式输送结构

刚拿到这个输送需求的时候，现场工况给的限制比预想的多：车间原有布局留出来的安装位不是直线路径，要绕开两根立柱还要衔接上下两个工位的高度差，之前用的皮带输送在转角处经常掉料，不锈钢工件边角还容易刮坏带面，换了两次皮带都撑不过三个月。一开始画直段链板的时候没注意转弯半径的公差，按常规直线输送的链节间隙留的2mm，模拟转弯的时候直接卡滞，后来把转弯段的链节铰接间隙调到3.2mm，又反复核对了每段导轨的曲率，才避免运行时链板别劲的问题。不锈钢材质的切削参数我调了三次，一开始进给量开太大，加工出来的链板安装面有翻边毛刺，装配的时候链条和导轨的摩擦面卡了细铁屑，空载试机的时候噪音直接超了85分贝，后来把精加工进给降到120mm/min，每块板条的安装面都做了0.2mm的倒角，既去掉了毛刺，也减少了链条运行时的剐蹭。跨软件转档的时候一开始没注意曲面公差，转出来的转弯段导轨面有碎面，导入装配环境的时候链条和导轨出现了0.8mm的干涉，后来把转档精度调到0.01mm，重新修复了碎面才解决干涉问题。考虑到量产的时候要控制成本，驱动端的安装座我没有做一体化铣削的结构，改成了板材焊接后再精加工安装孔的形式，既保证了电机和链轮的同轴度，也把单台的加工成本压了近两成。下降段的护栏我一开始做的是整根圆钢弯制，后来发现现场安装的时候要根据实际工位微调护栏间距，就改成了分段式的快装结构，每段护栏用快拆螺丝固定，后期维护换件不用拆整段护栏。试装的时候还发现转弯段的链条张紧度不好调整，原来的张紧座只做在直线端，后来在两个转弯段的回程位置各加了一个小型张紧轮，不用拆护板就能从侧面调整张紧度，日常维保省了不少事。整个结构没有用多余的装饰件，所有外露的紧固件都做了沉头处理，避免输送过程中刮蹭工件表面，不锈钢的材质也能适配车间偶尔有切削液滴落的工况，不会像碳钢件那样用半年就锈迹斑斑。
