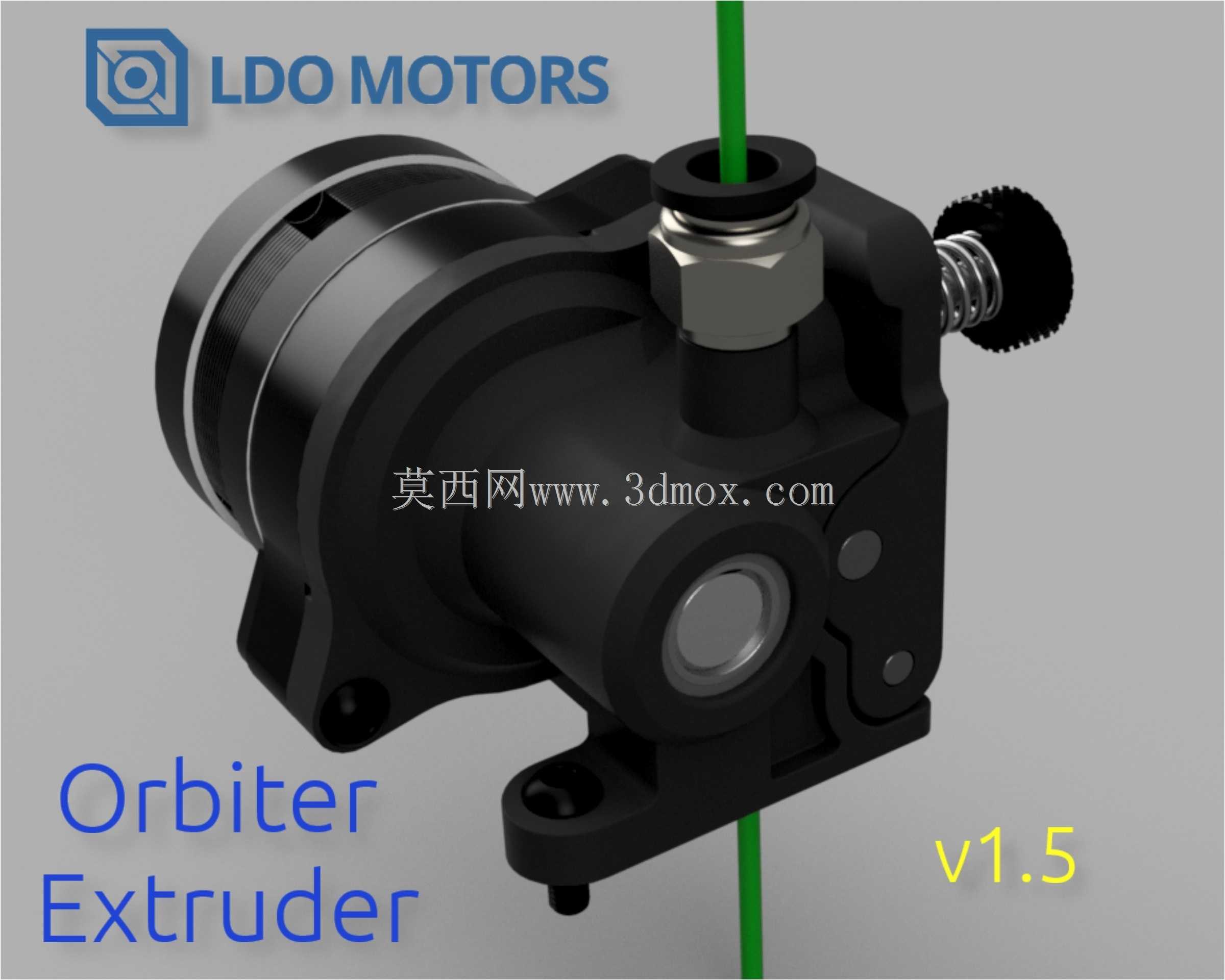

高精度双驱动近程送料挤出机构

该挤出机构是面向熔融沉积成型3D打印设备开发的近程送料核心部件，主要应用于桌面级FDM 3D打印机、高精度消费级增材制造设备的耗材输送环节，承担熔融耗材的精准推送、回抽控制功能，直接决定打印过程的出料稳定性、成型精度与多耗材适配能力，可适配PLA、PETG、尼龙PA12、柔性TPU等多种常见3D打印耗材，尤其适配高流量高速打印场景的送料需求。

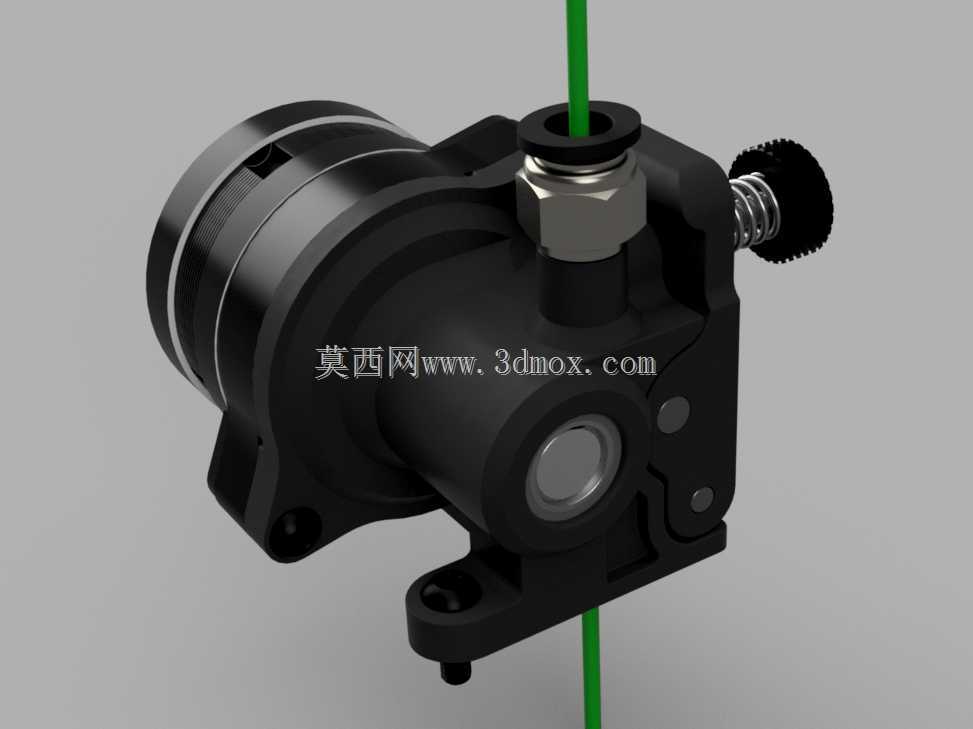

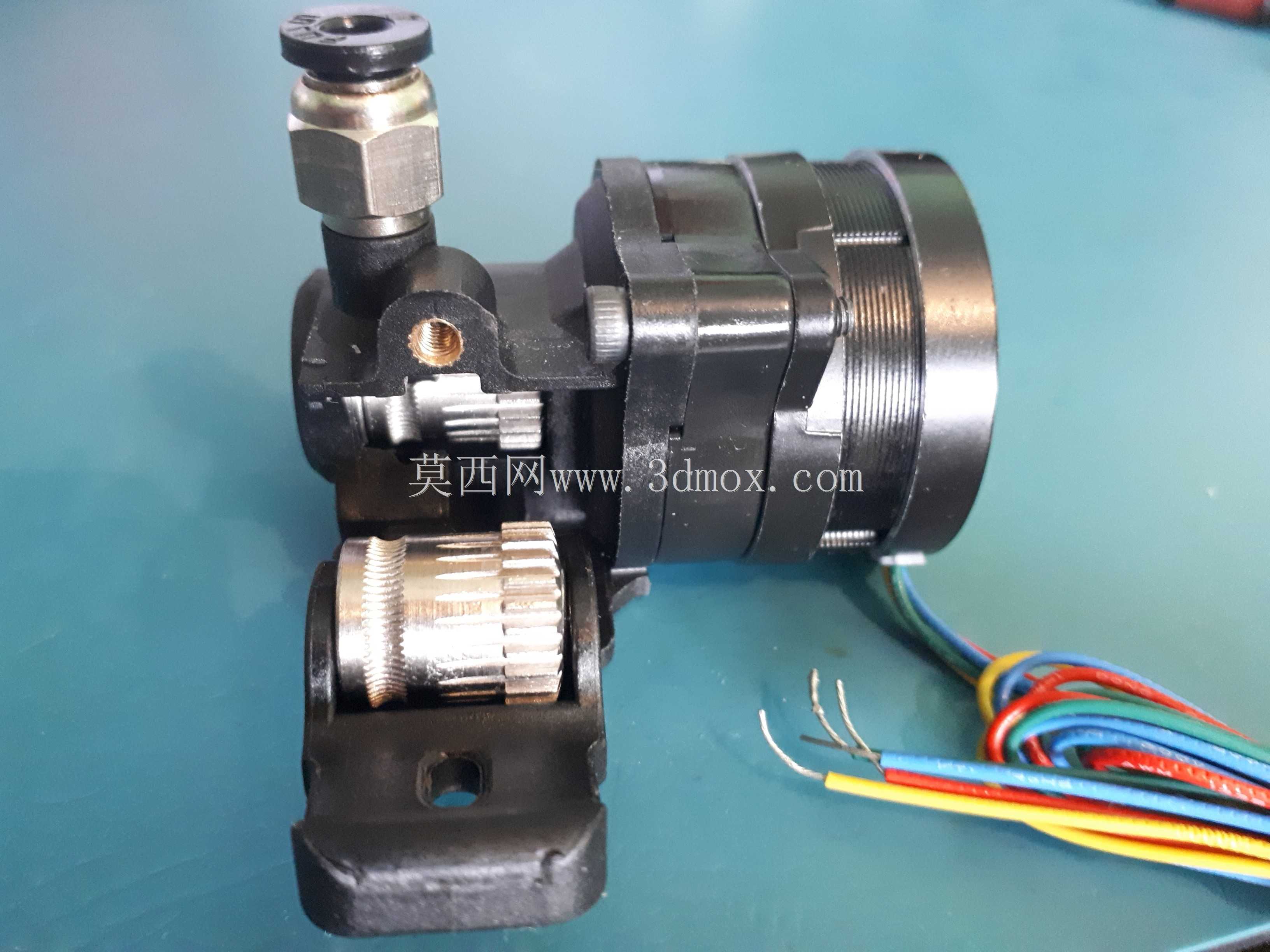

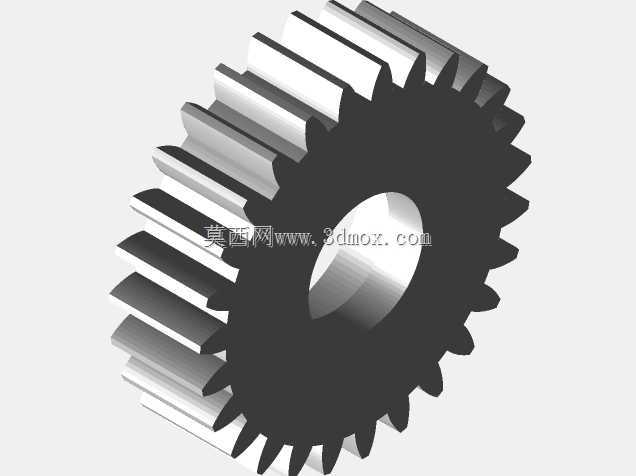

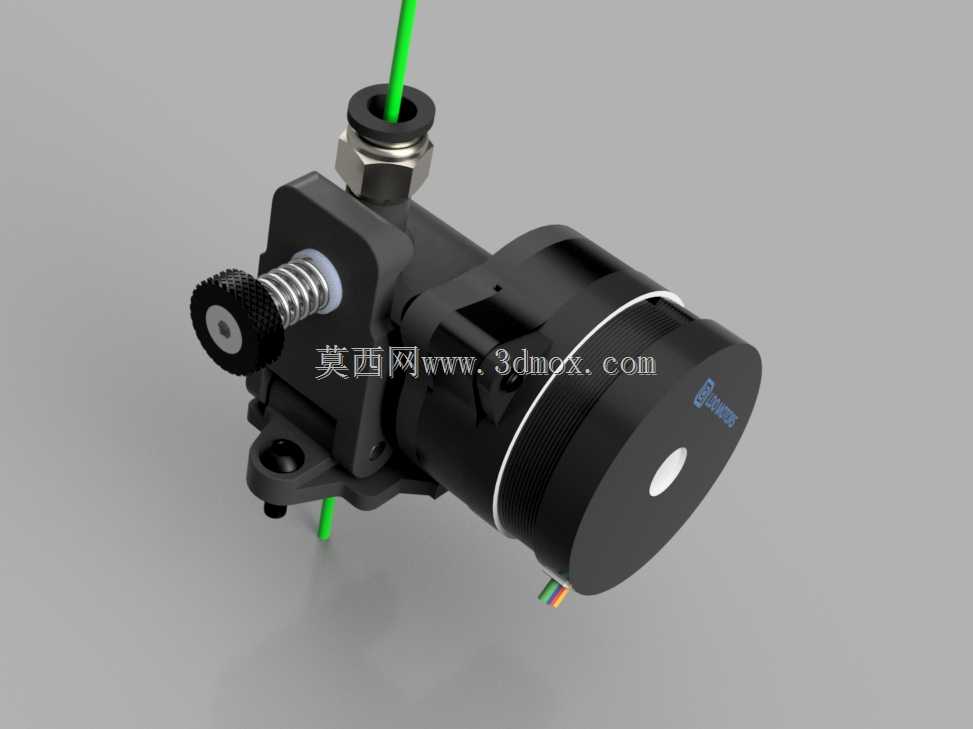

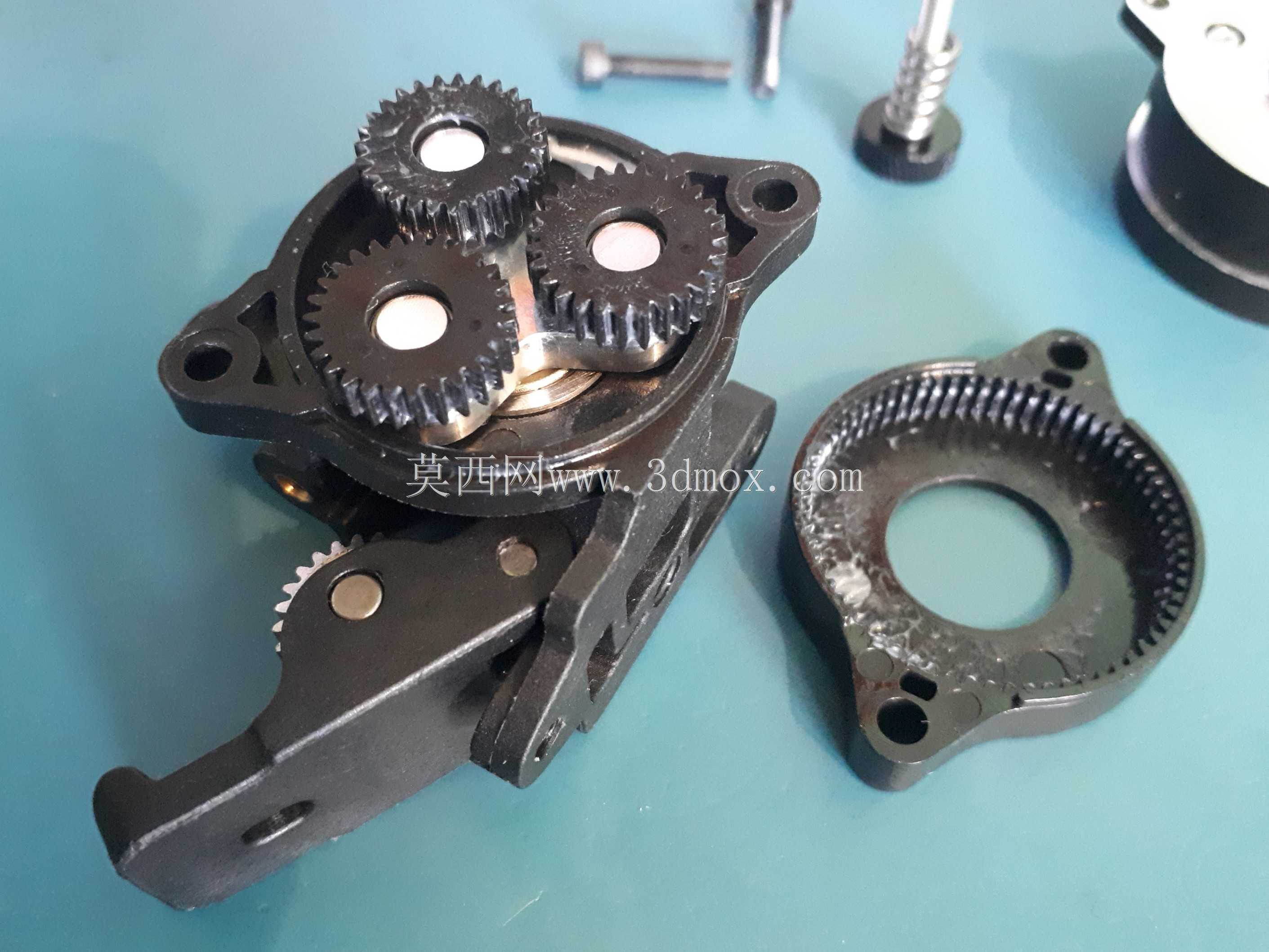

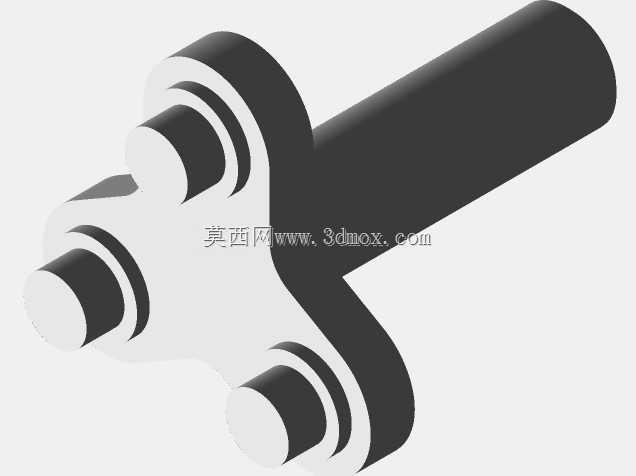

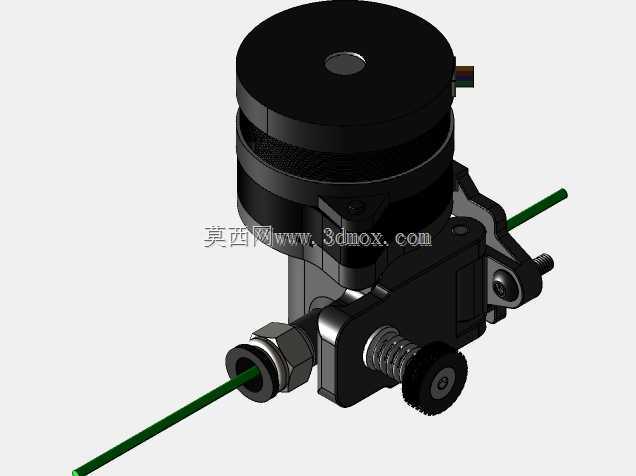

功能特性上，该机构采用双齿轮驱动的送料结构，相比单齿轮挤出结构拥有更大的送料咬合力与推送扭矩，可有效避免耗材打滑、送料不足的问题，配合行星减速传动结构，在紧凑的体积下实现了大传动比的动力输出，步进电机的动力经过行星齿轮组减速后传递到送料齿轮，既保证了送料推力充足，又能实现精准的步进送料控制，支持高速打印下的快速响应，回抽动作干脆利落，可有效减少打印过程中的拉丝、漏料缺陷。机构顶部集成了标准的聚四氟乙烯管快插接头，可直接对接远程送料管或者近程安装的喉管组件，耗材出口做了顺滑导向处理，减少耗材行进过程的阻力，避免耗材弯折卡料；侧部设置的张紧调节旋钮可快速调整送料齿轮对耗材的压紧力，适配不同直径、不同硬度的打印耗材，更换耗材时操作便捷无需额外工具。

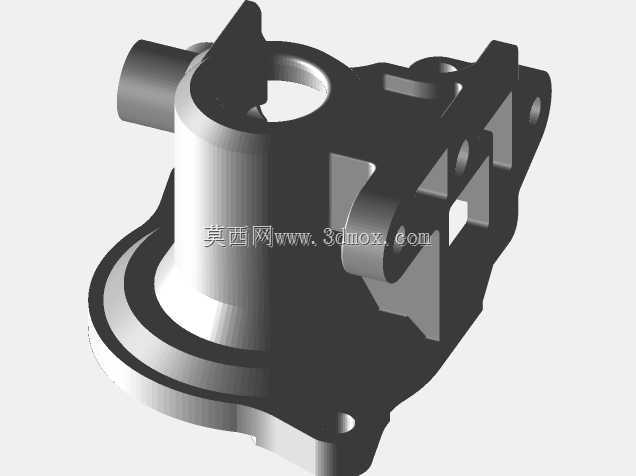

设计思路上，该机构围绕轻量化、高集成度的近程安装需求开发，整体结构紧凑，将驱动电机、减速齿轮组、送料轮、张紧机构、出料导向全部集成在一体化的增强尼龙外壳内，外壳采用玻纤增强材质，兼顾结构强度与轻量化特性，大幅降低挤出机构的整体重量，可直接安装在打印机的X轴运动滑台上，减少运动部件的负载惯量，提升打印过程的运动响应速度，降低高速运动时的振动与惯性偏移。内部轴承做了尺寸优化，既简化了装配流程，又保证了传动部件的运转顺滑度，齿轮传动间隙控制在极小范围内，保证送料步数的精准度，避免送料误差累积导致的打印尺寸偏差。

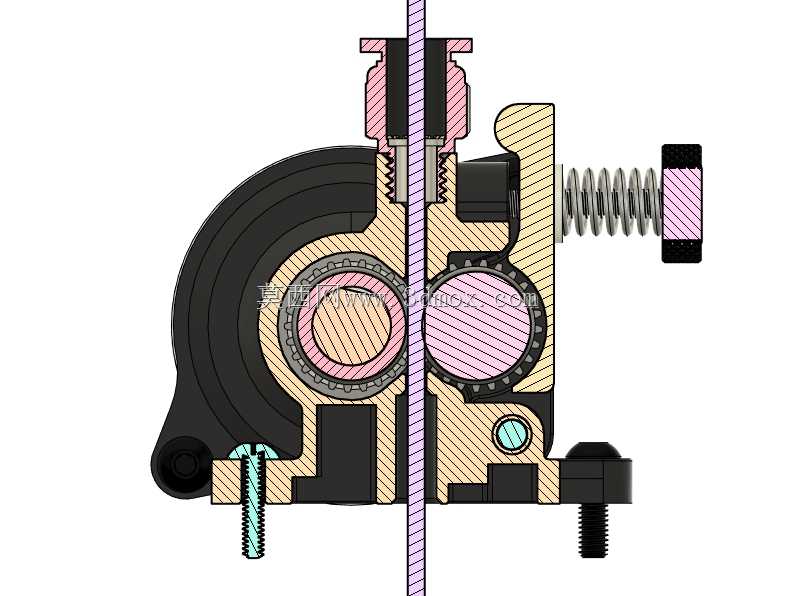

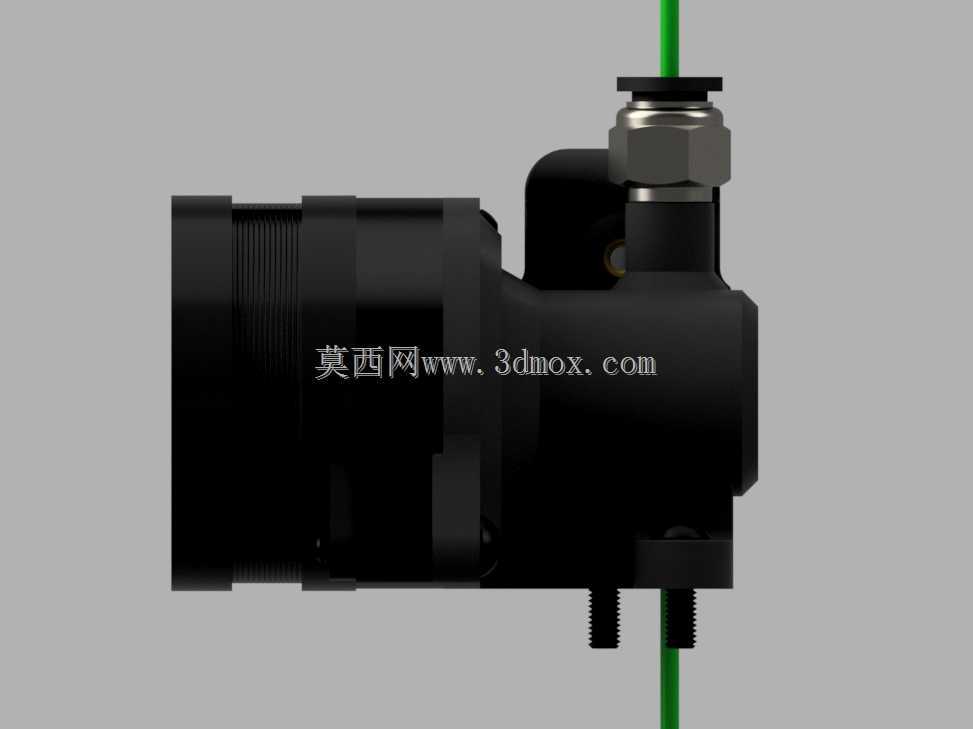

安装边界方面，该机构整体重量控制在较低区间，安装孔位采用通用的近程挤出机标准孔距，可适配多数市面上的桌面级3D打印机滑车安装位，整体外形轮廓无突出的干涉结构，安装后不会与打印机的机架、运动导轨、打印热端组件产生运动干涉，外壳预留的走线槽可规整布置电机接线，避免运动过程中线缆剐蹭。机构的送料通道做了同轴度优化，耗材从顶部入口进入后可笔直对准送料齿轮与下方的热端进料口，减少耗材行进过程的弯折阻力，即使是软质柔性耗材也能实现稳定推送，不会出现耗材在挤出机构内部弯折堵塞的问题。所有传动齿轮的啮合位置预留了润滑脂填充空间，装配时填充润滑脂后可长期保持低噪音、低磨损的运转状态，延长机构的使用寿命。
