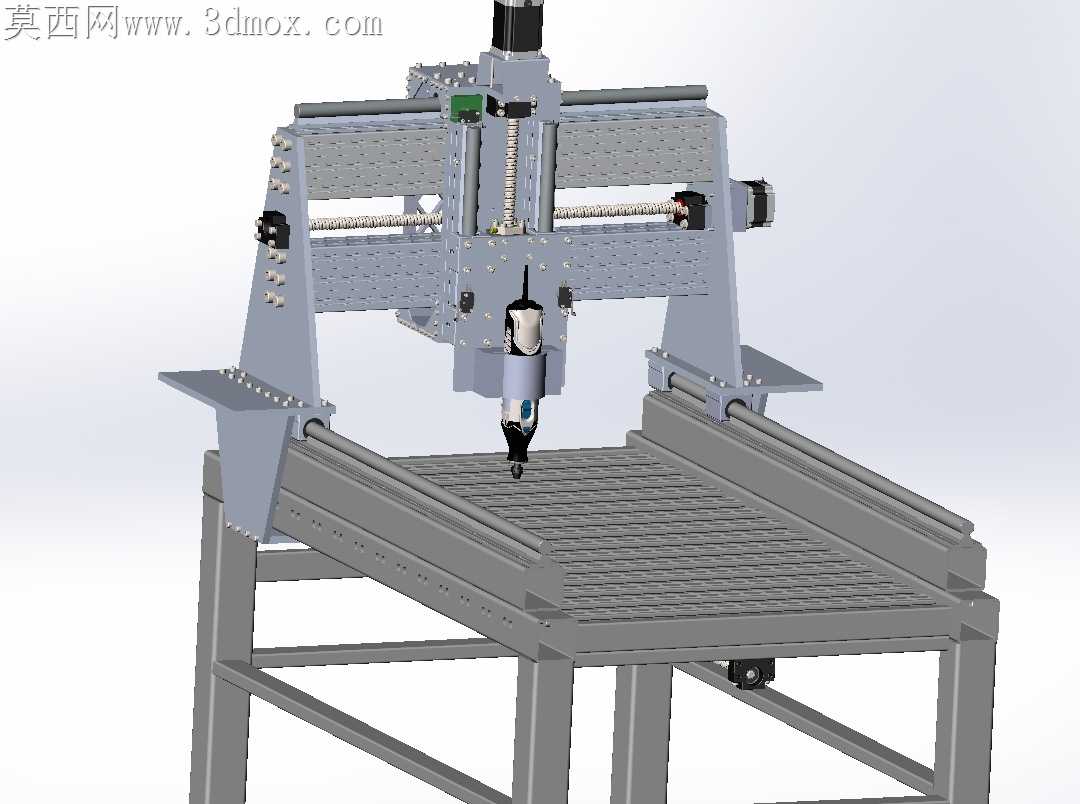

龙门式数控雕刻加工设备结构设计

项目分类:雕刻机 发布时间:2020-06-30 ID:122210
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计
  • 龙门式数控雕刻加工设备结构设计

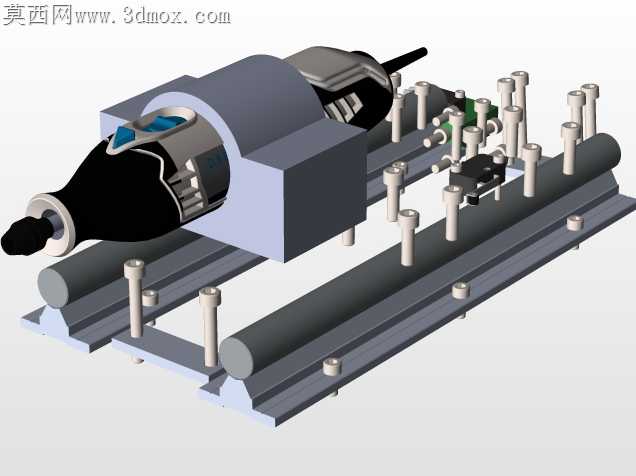

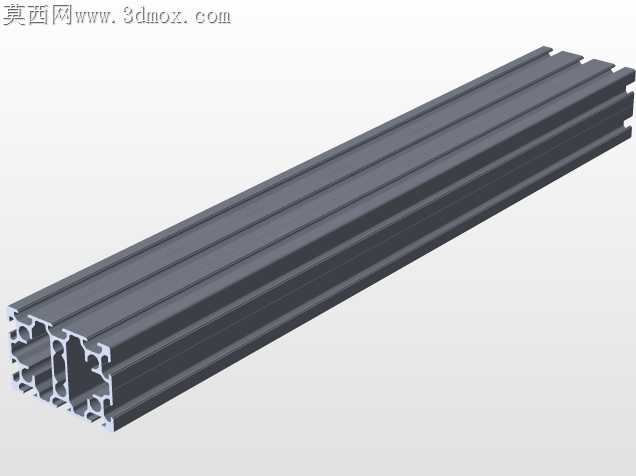

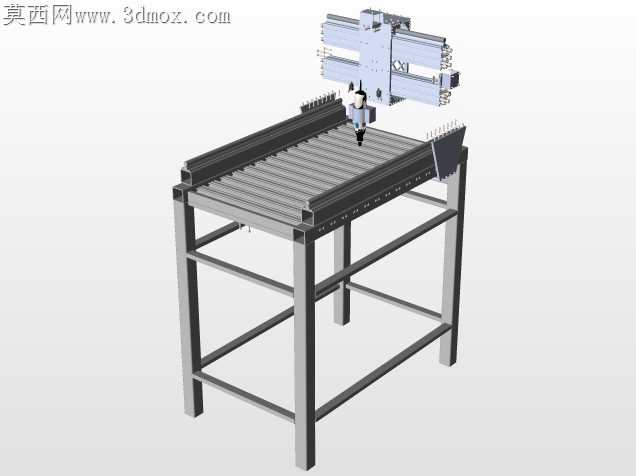

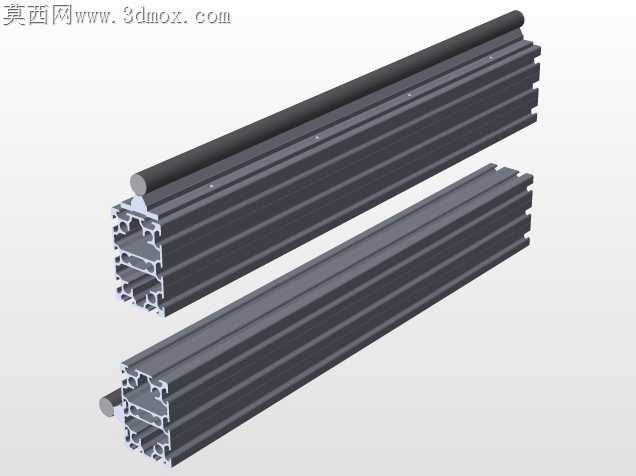

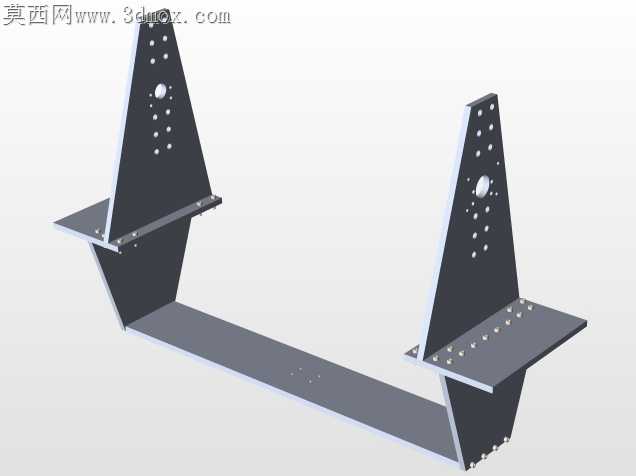

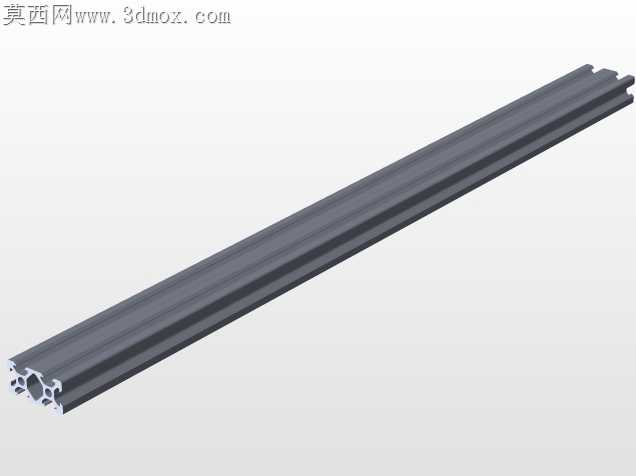

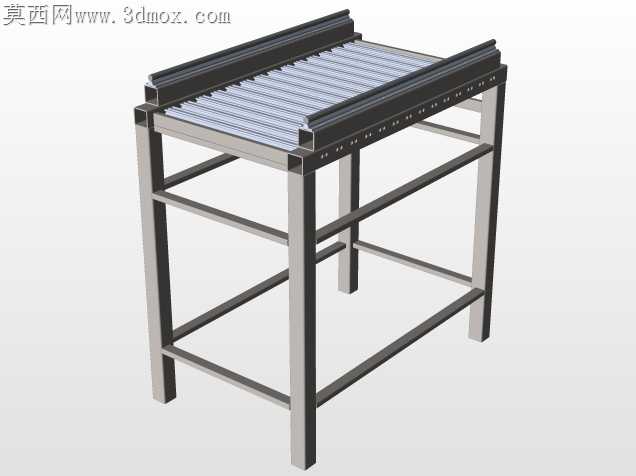

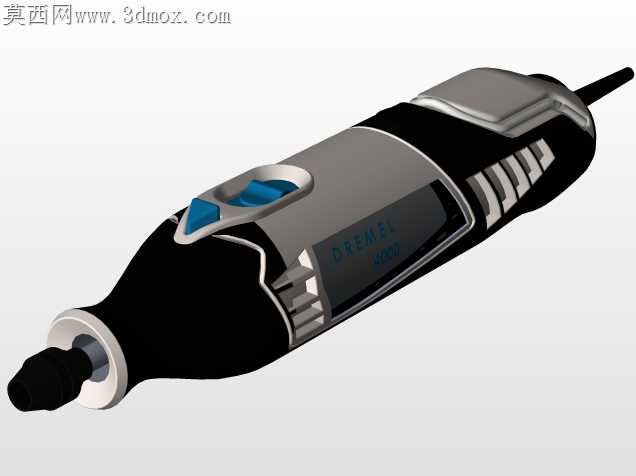

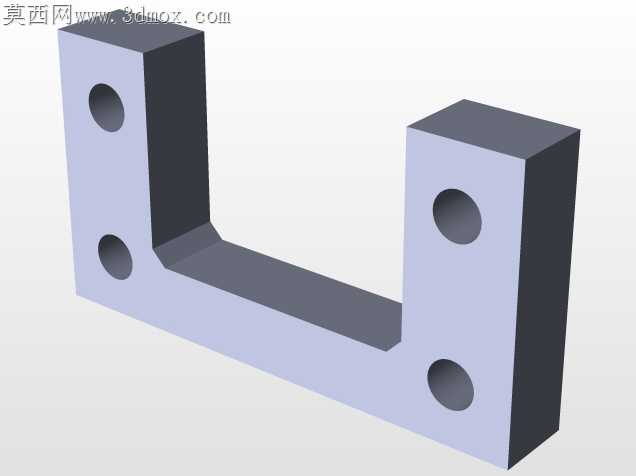

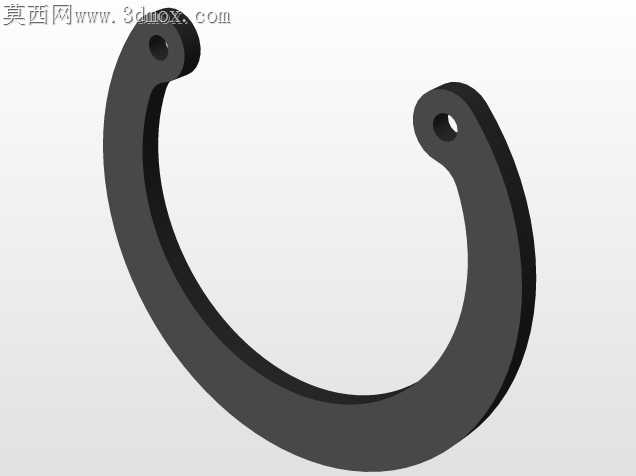

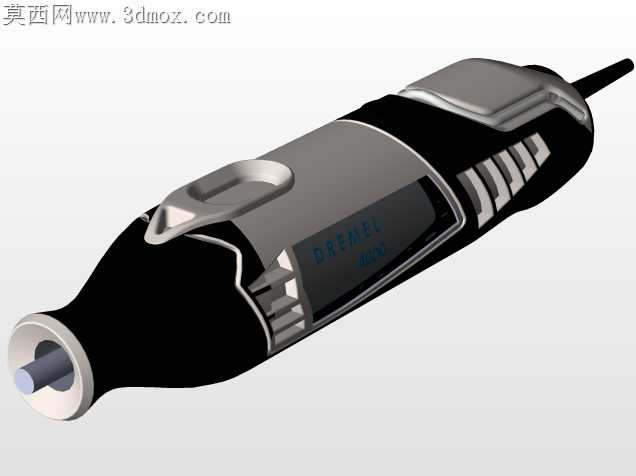

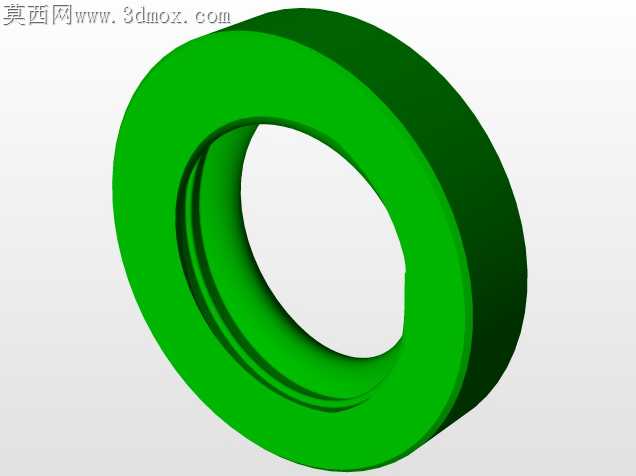

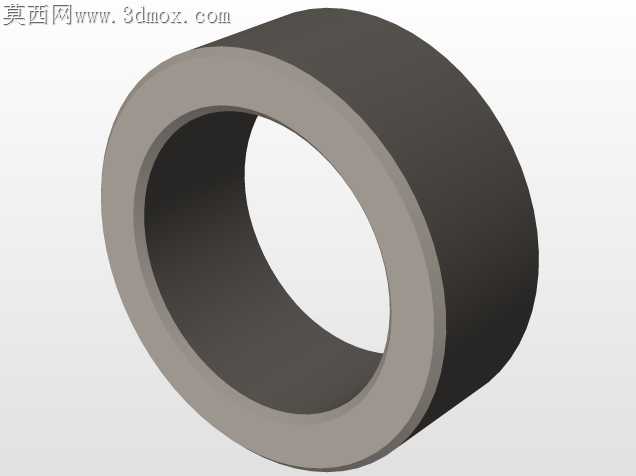

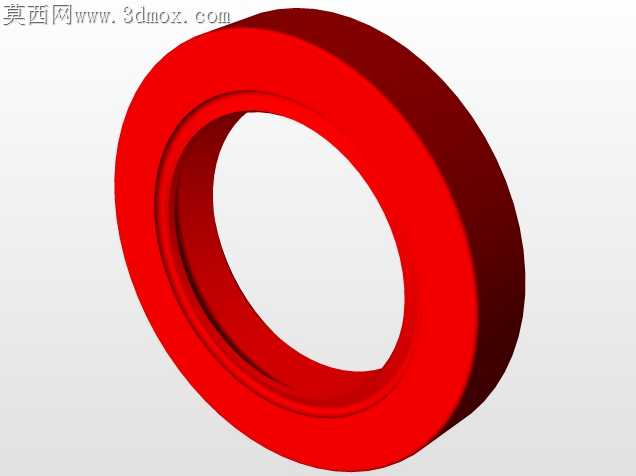

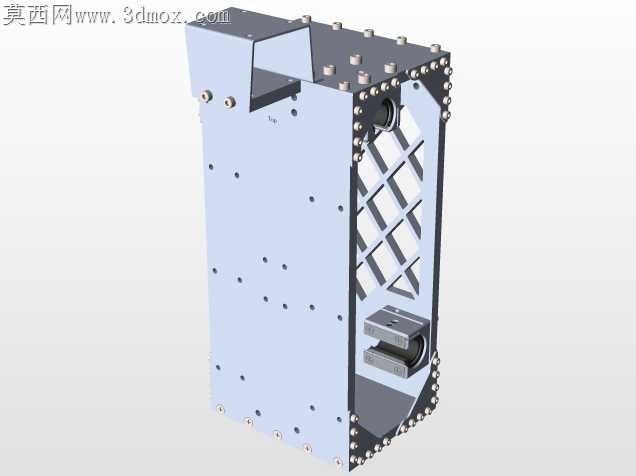

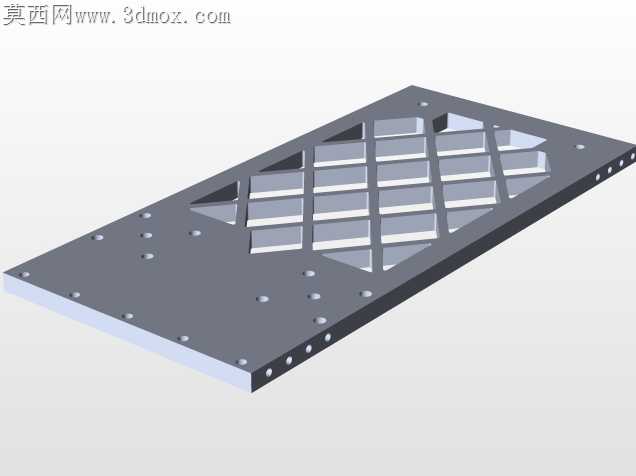

最初对着型材切出来的横梁毛刺发呆的时候,根本没想着能把整套结构搭到能出加工蓝图的程度。一开始拿现成的型材凑机架,拼完才发现导轨安装面的平面度差了快0.2mm,主轴跑起来整个横梁都在抖,切亚克力都能出波浪纹,后来干脆把横梁的安装基准面重新做了加厚筋条的设计,连两侧的支撑脚都加了斜向的加强肋,就为了把高速切削时的共振压下去。

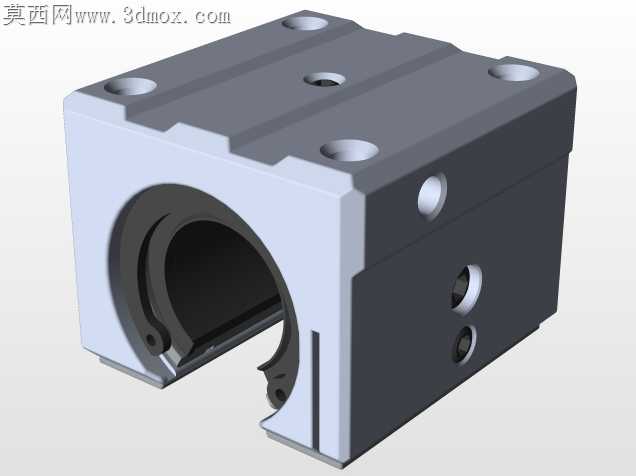

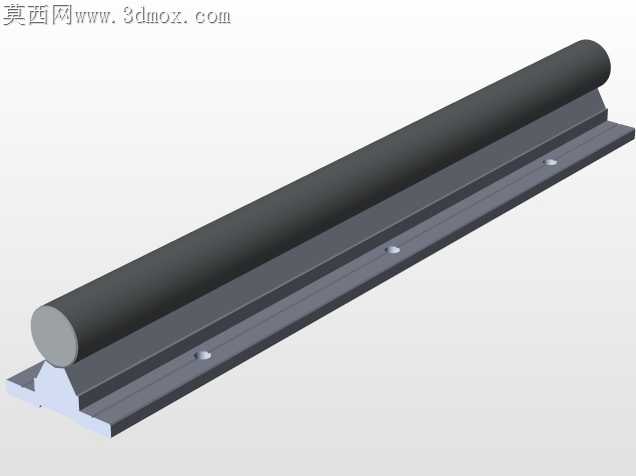

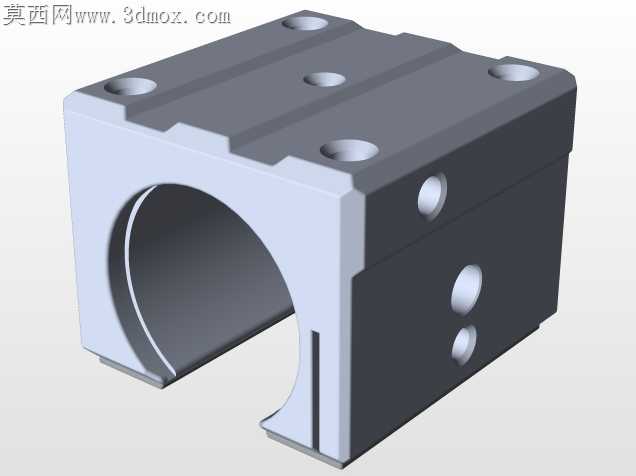

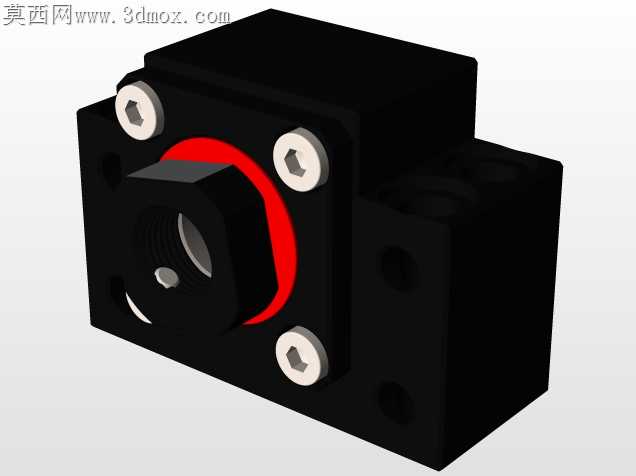

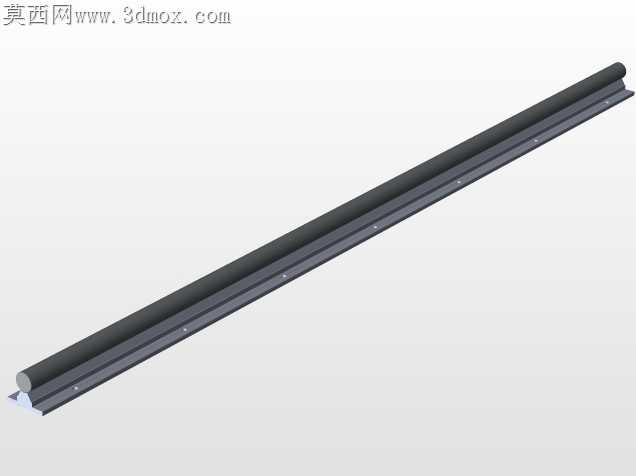

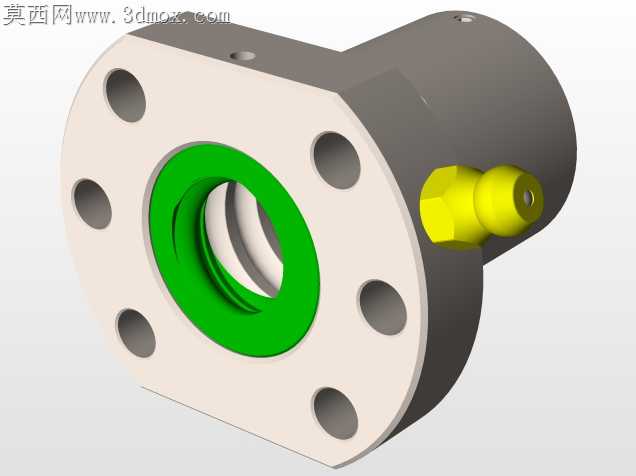

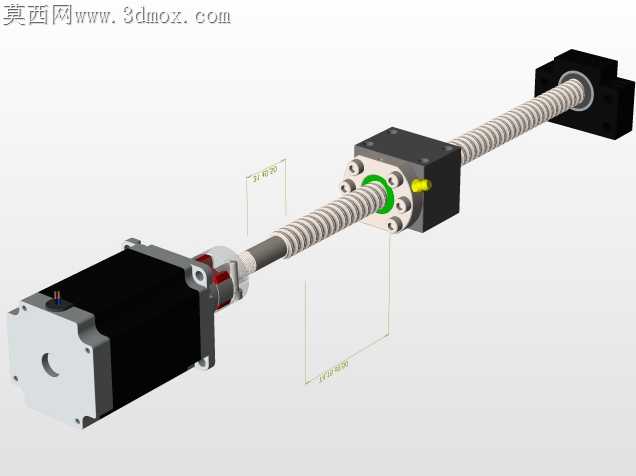

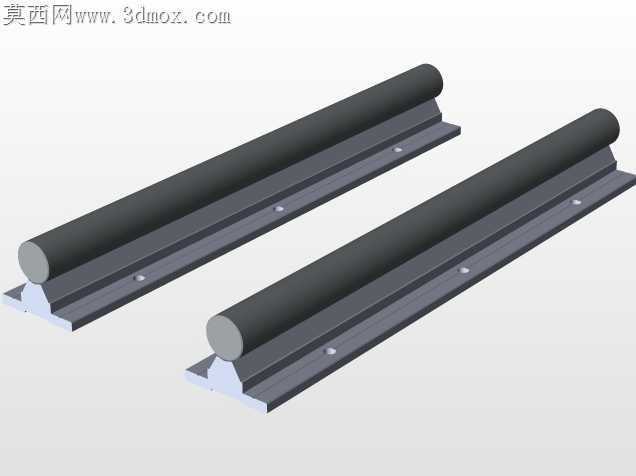

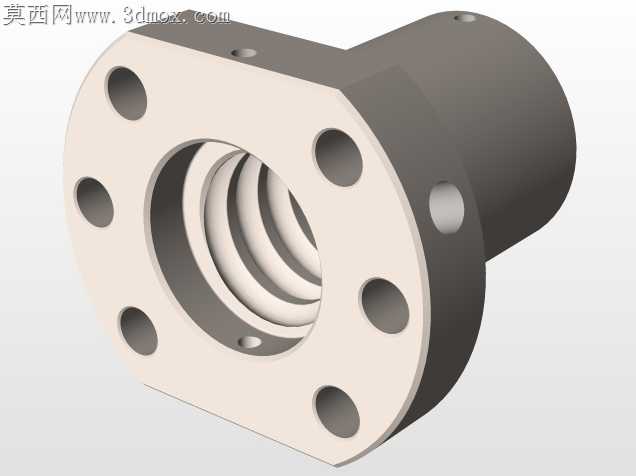

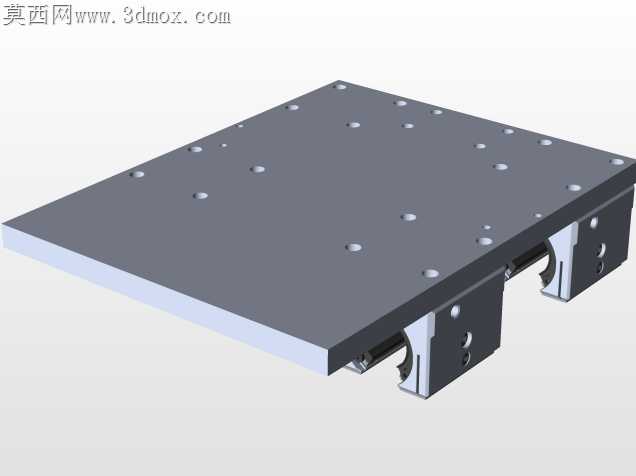

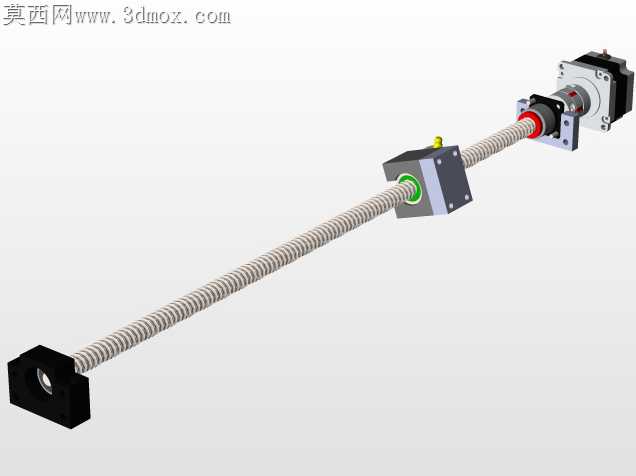

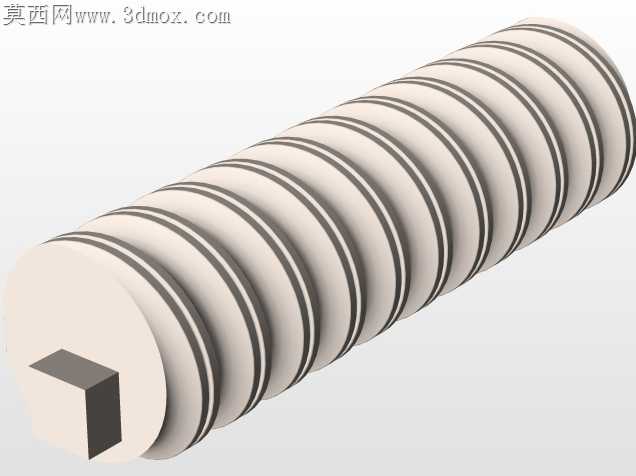

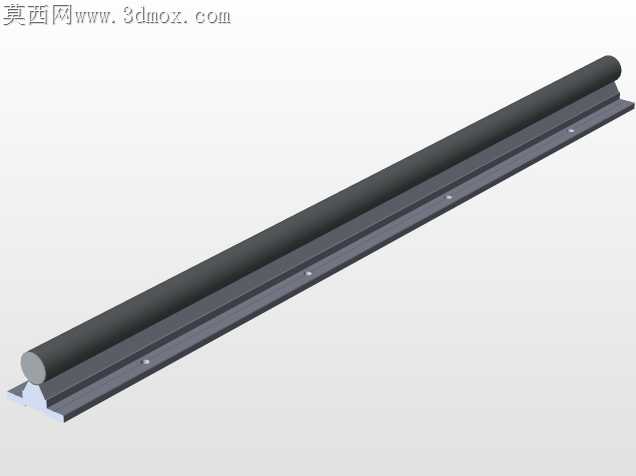

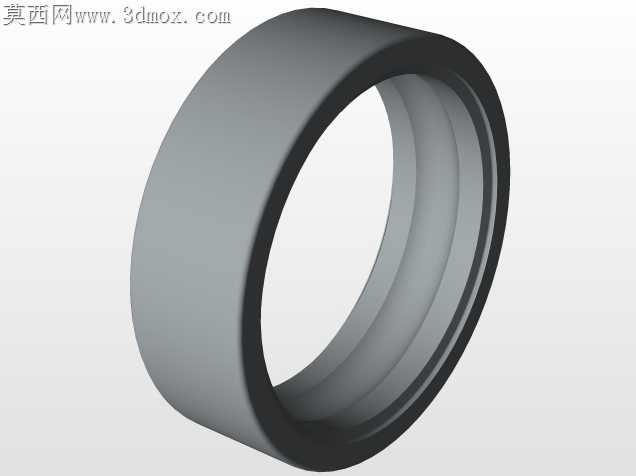

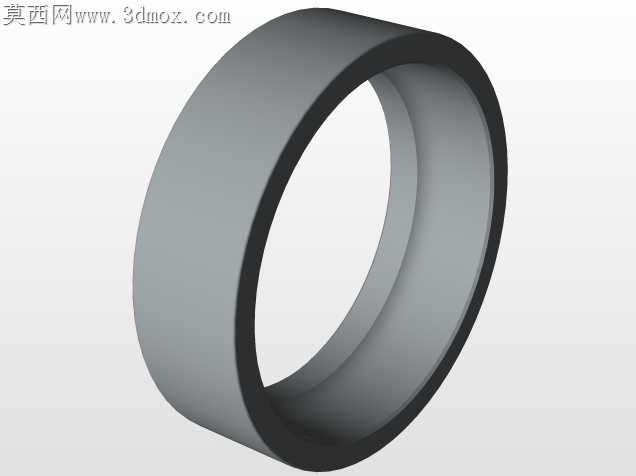

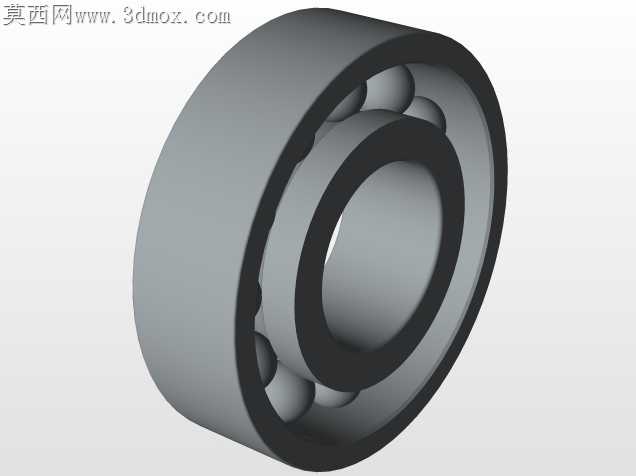

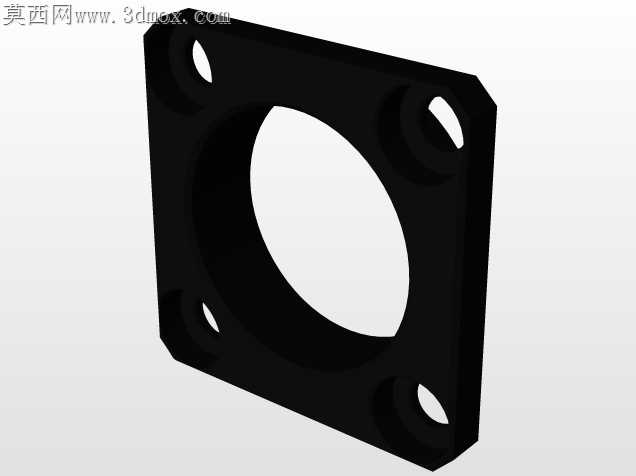

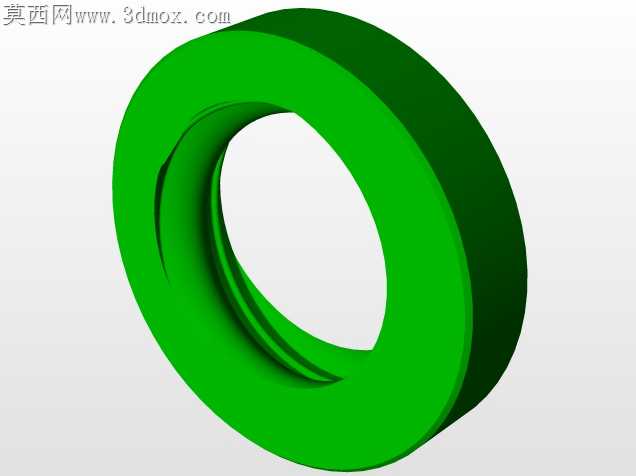

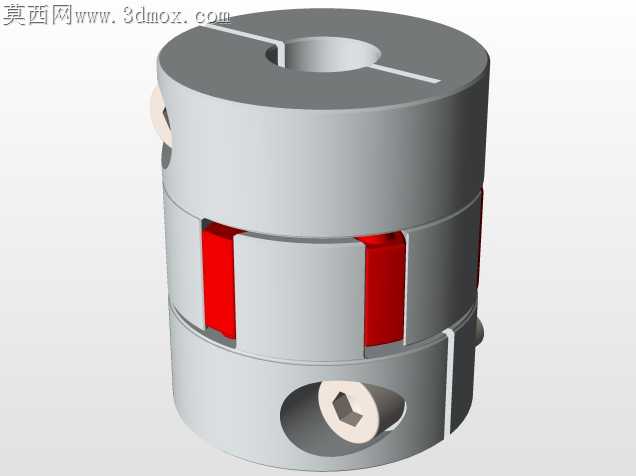

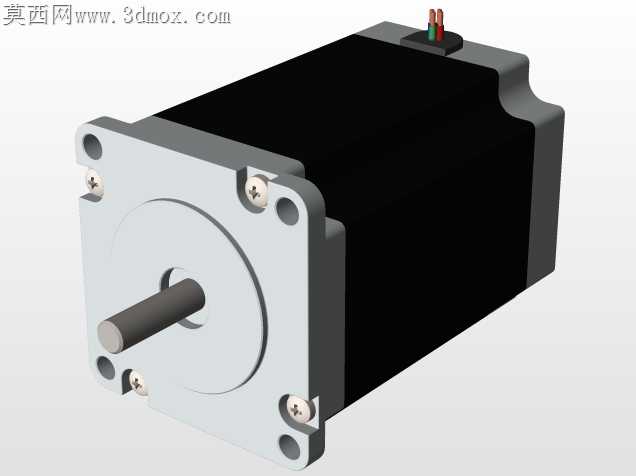

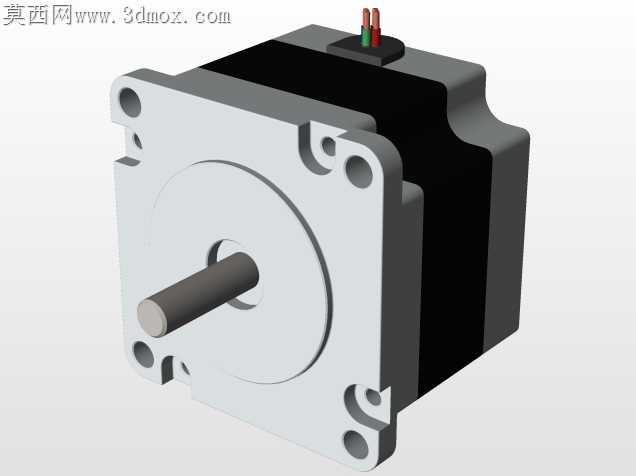

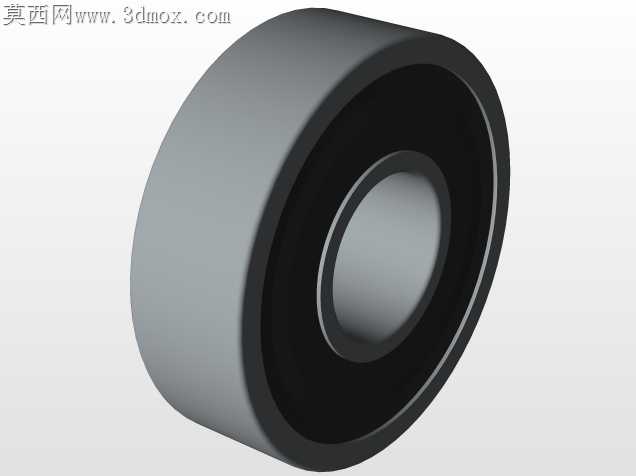

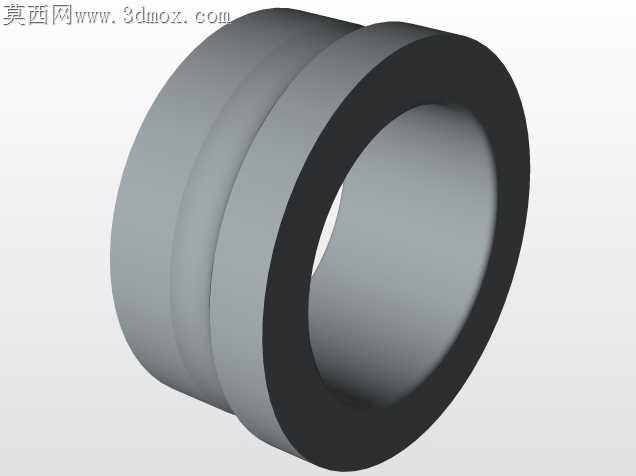

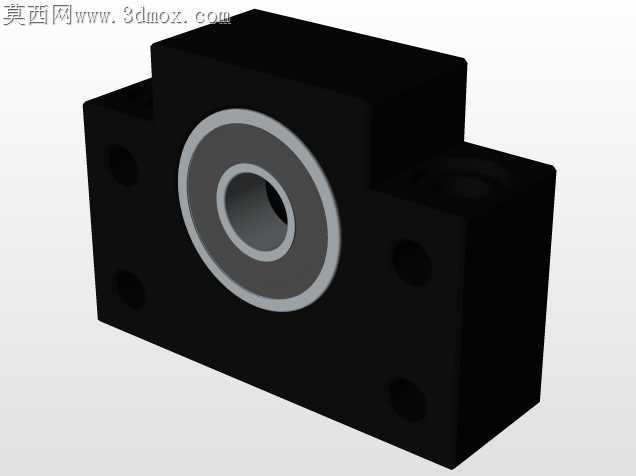

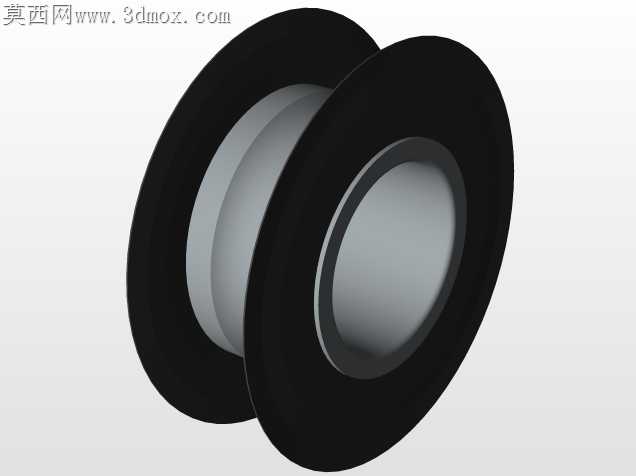

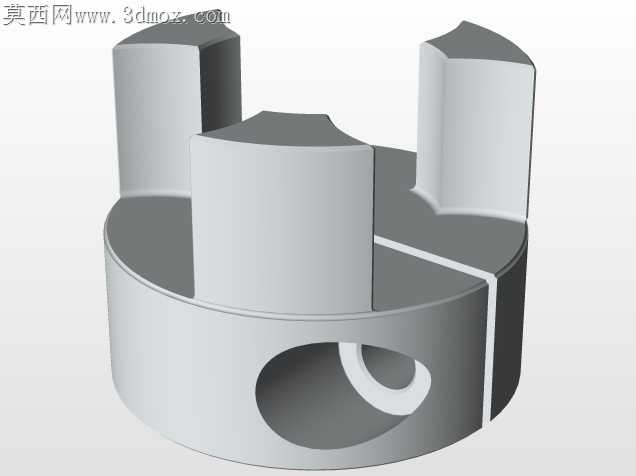

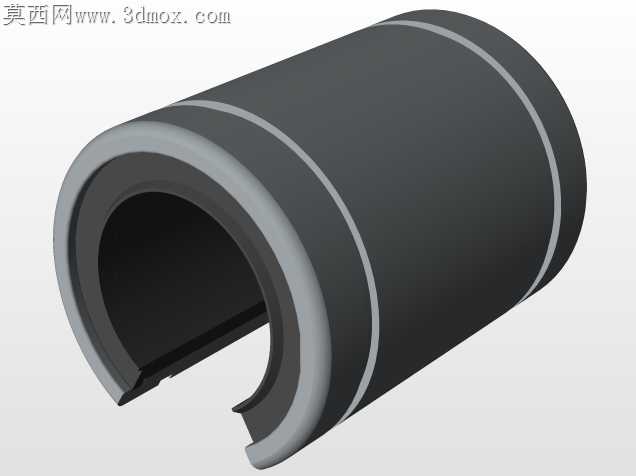

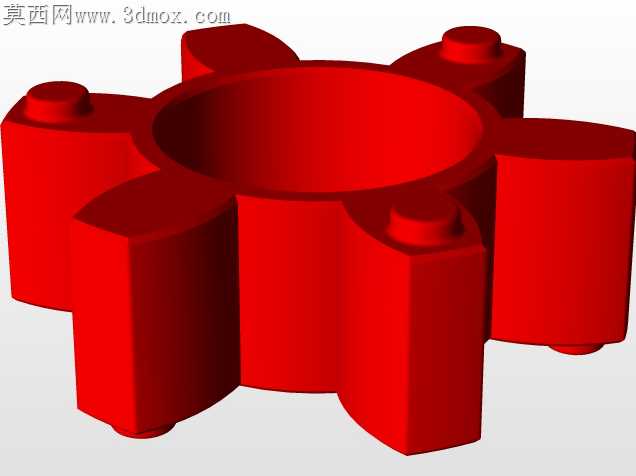

之前跨平台导参考件的时候踩过不少坑,拿来的现成线性模组转档后老是丢配合面的公差标注,装丝杠的时候才发现螺母座的安装孔位偏了0.15mm,拆了重装浪费了快三天时间,后来干脆把所有传动件的配合公差都重新核对了一遍,连导轨滑块的预压等级都对应切削工况做了调整,做轻量亚克力切割的时候就调低预压减少磨损,切软金属的时候就调高预压保证刚性。

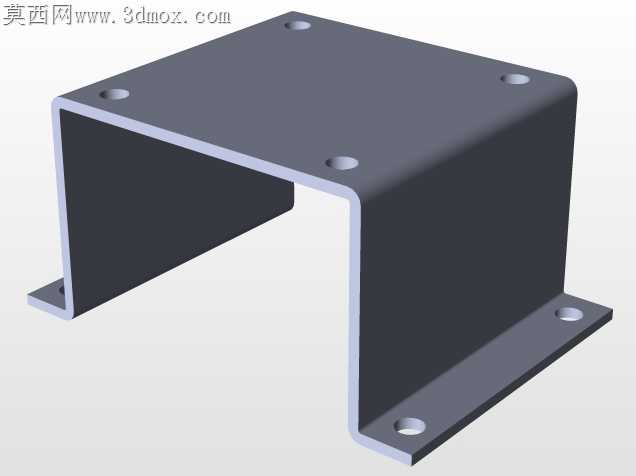

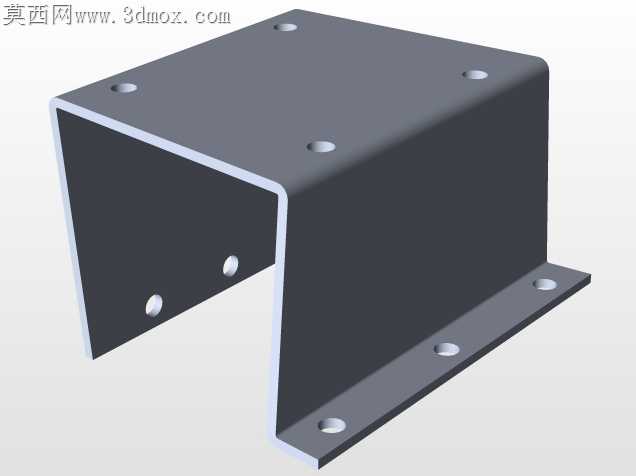

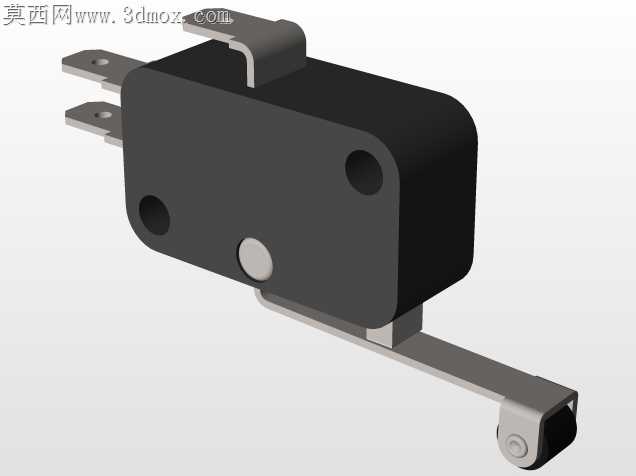

走线的问题之前完全没考虑周全,一开始把拖链放在横梁侧面,Y轴跑快了线缆就会蹭到机架的棱角,磨破绝缘皮可不是小事,后来重新规划了走线槽的位置,把所有动力线和信号线分开布,还在拖链的转弯处留了足够的弯曲半径,避免长期往复运动扯断线芯。做定制件蓝图的时候翻来覆去改了好多版,一开始想把所有零件都做成不锈钢的,算完重量发现整个机架快到承重上限,Z轴上下跑的时候响应速度根本上不去,权衡之后把非受力的护板类零件换成了铝合金,既减了重量又没丢整体刚性。

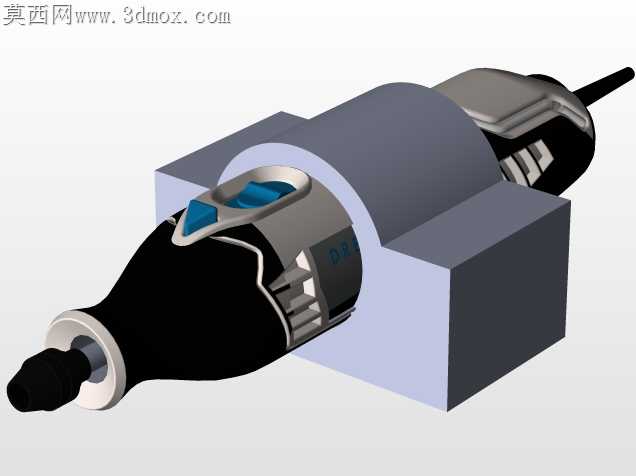

别觉得现在看着结构完整就觉得能直接拿去量产,还有好多细节没磨到位,比如主轴的冷却管路走向还没做最优排布,工作台的T型槽固定件还没做快换设计,后续打算把这些细节都补全,等所有配合公差都验证到位了,再拿金属料做实体机测试,毕竟真要落地加工,差一丝公差都可能出废件。
