虎式重型坦克内部结构剖视设计

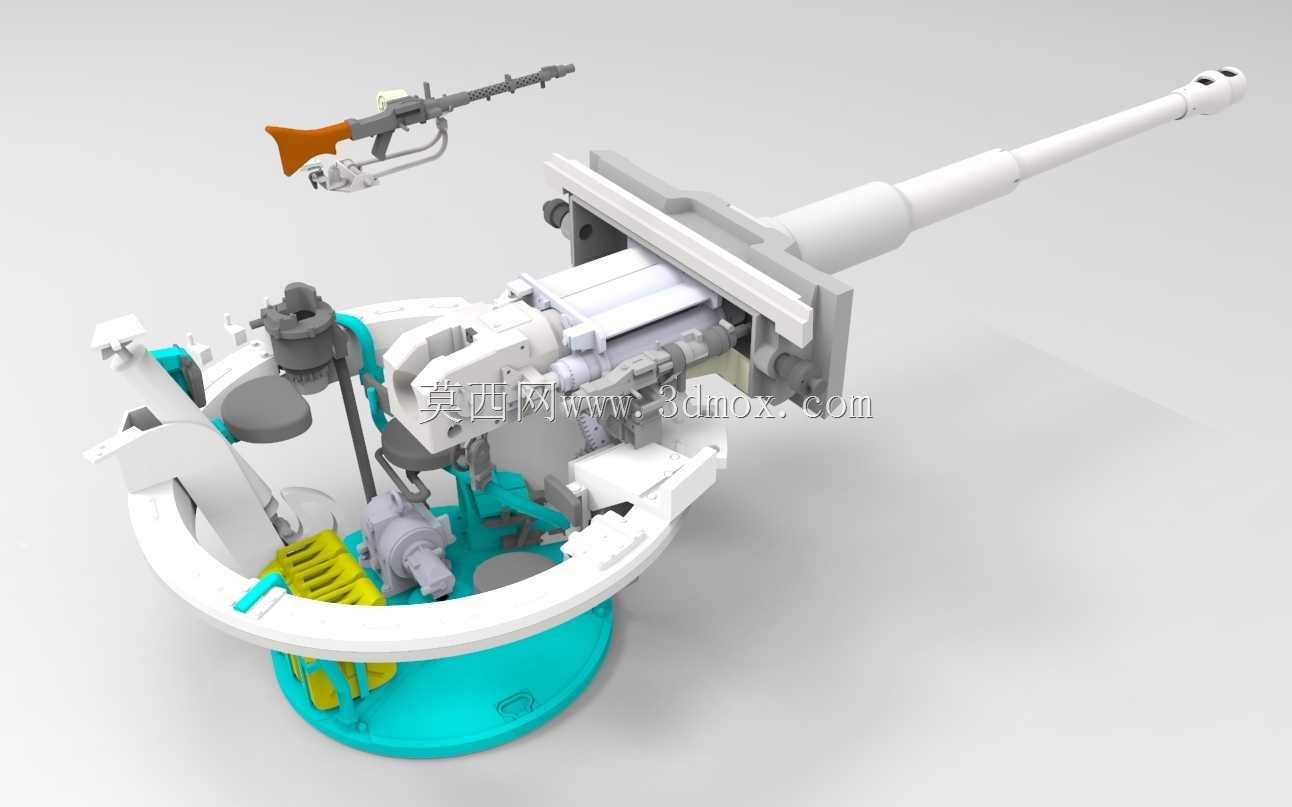

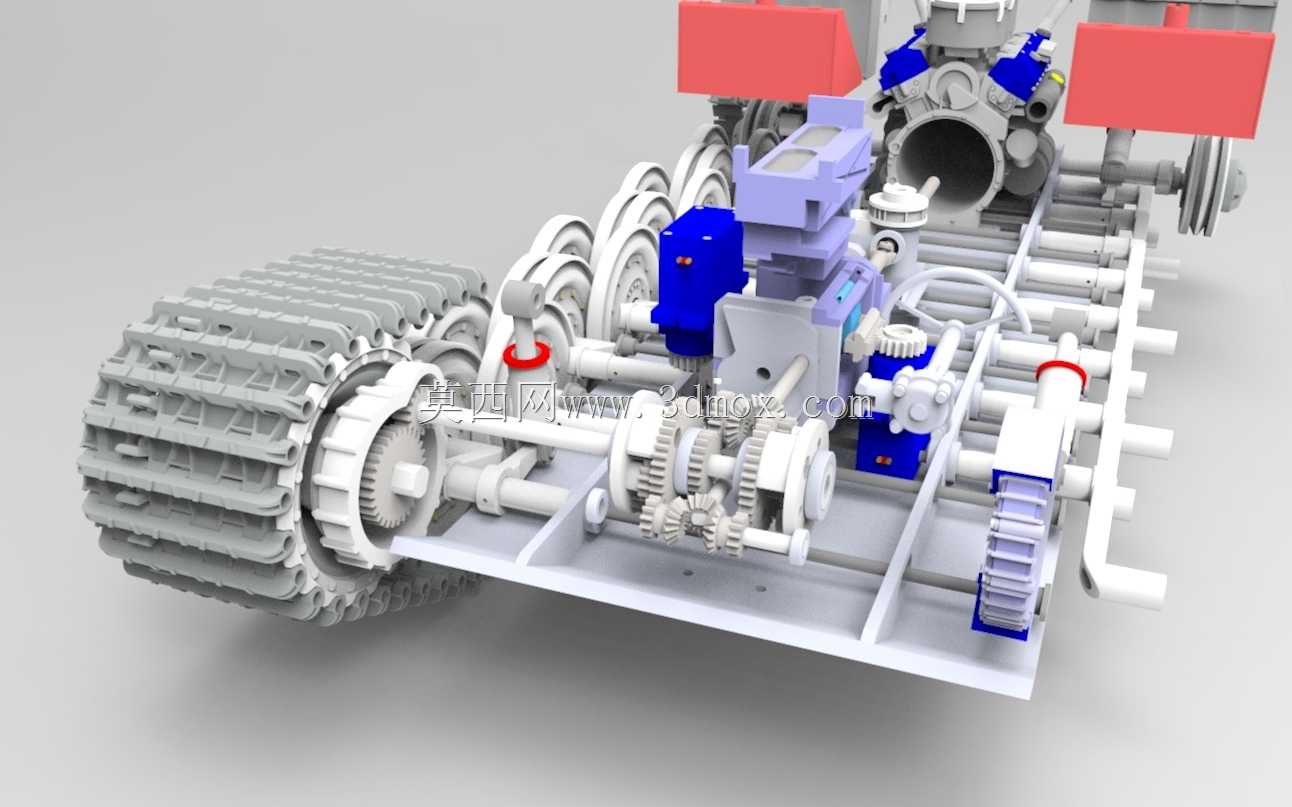

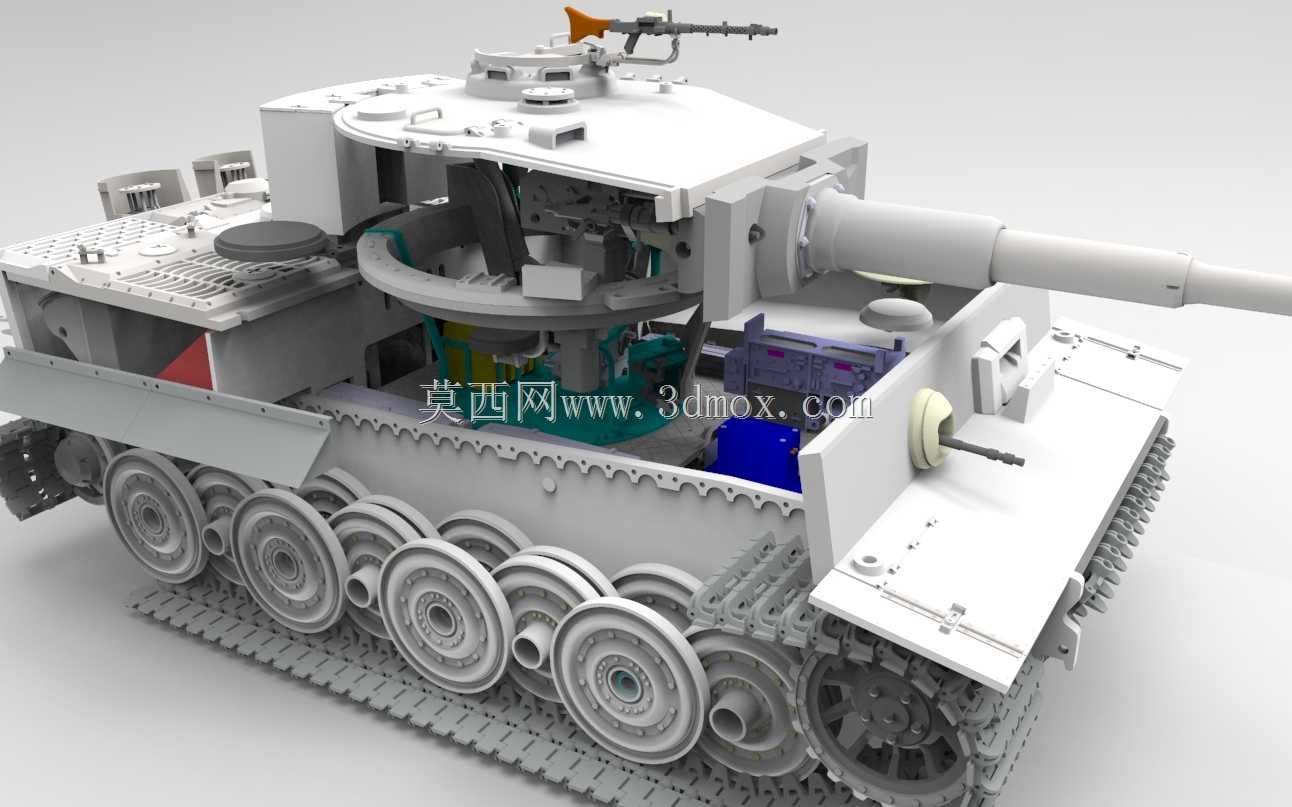

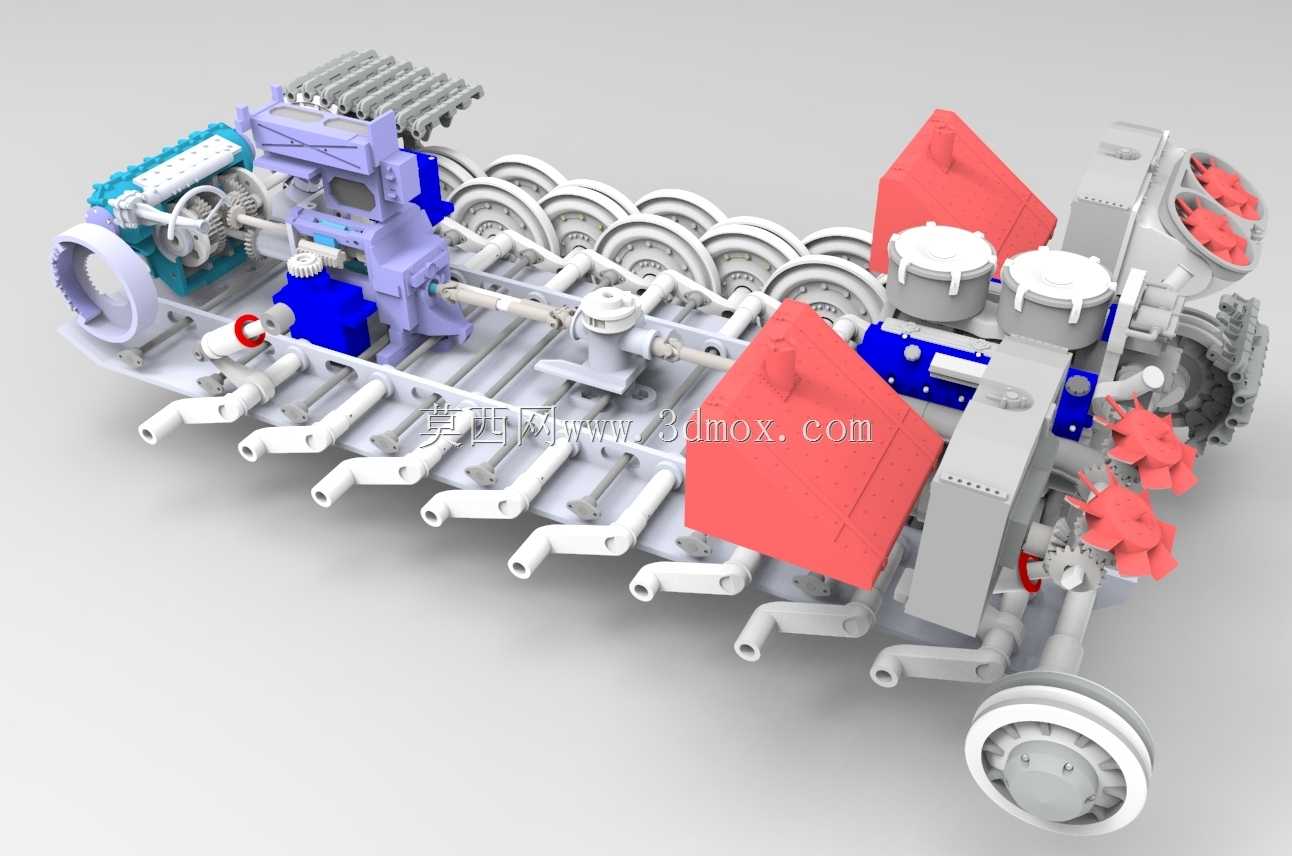

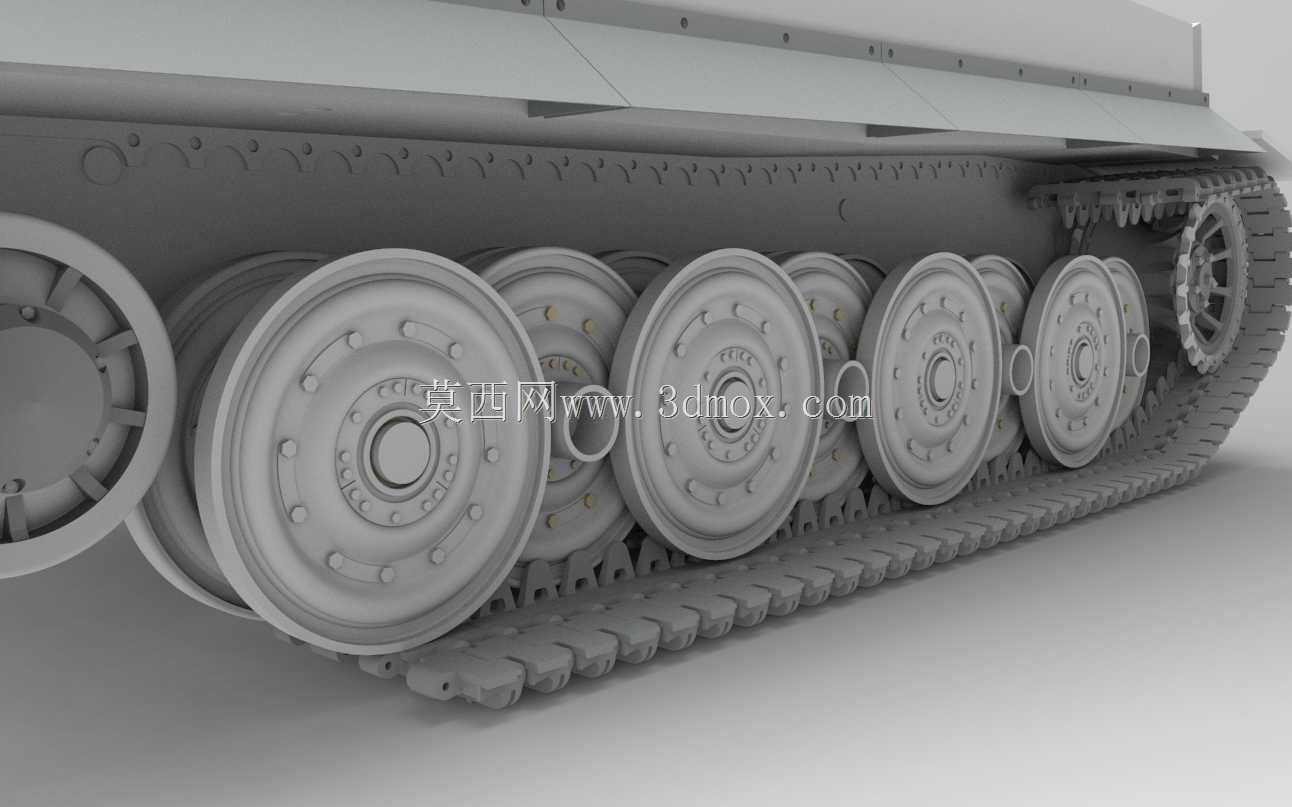

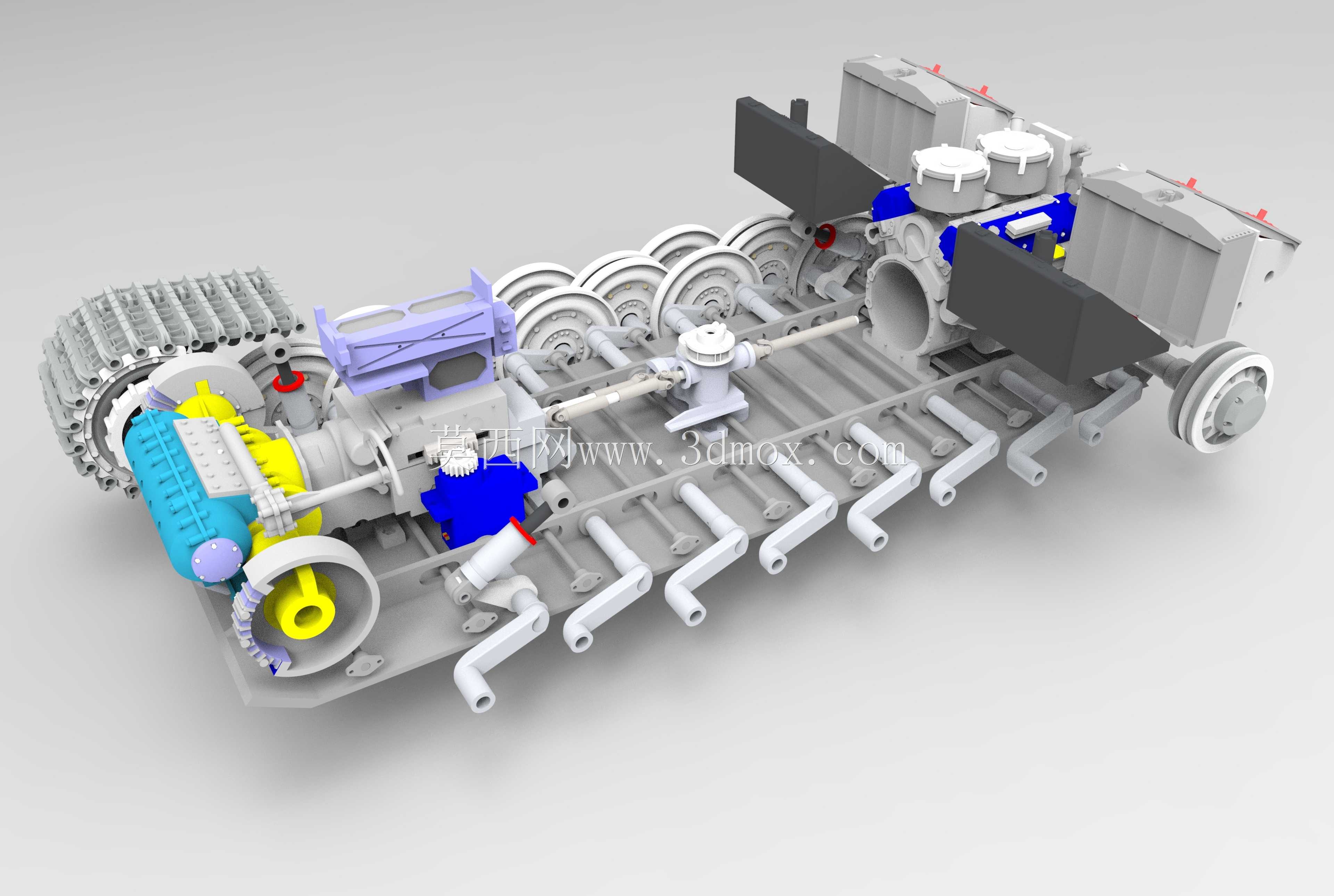

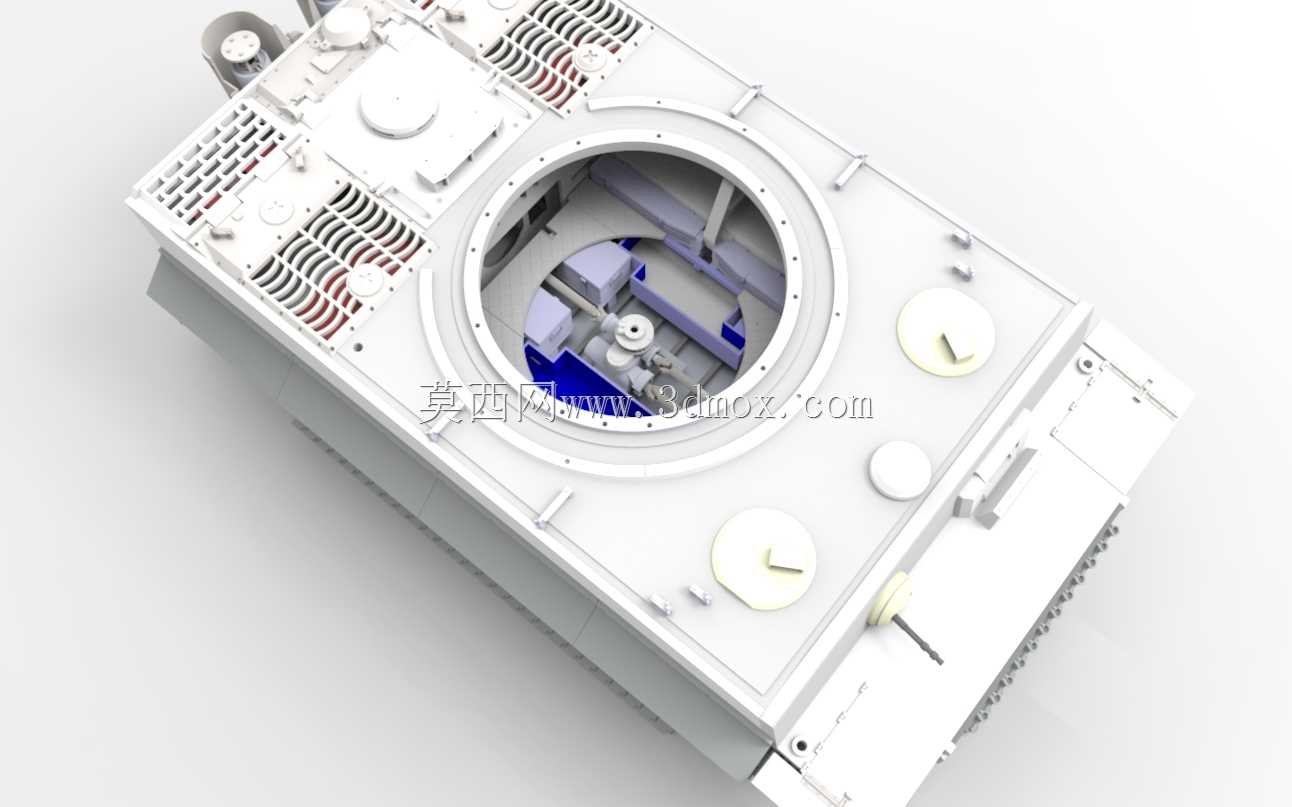

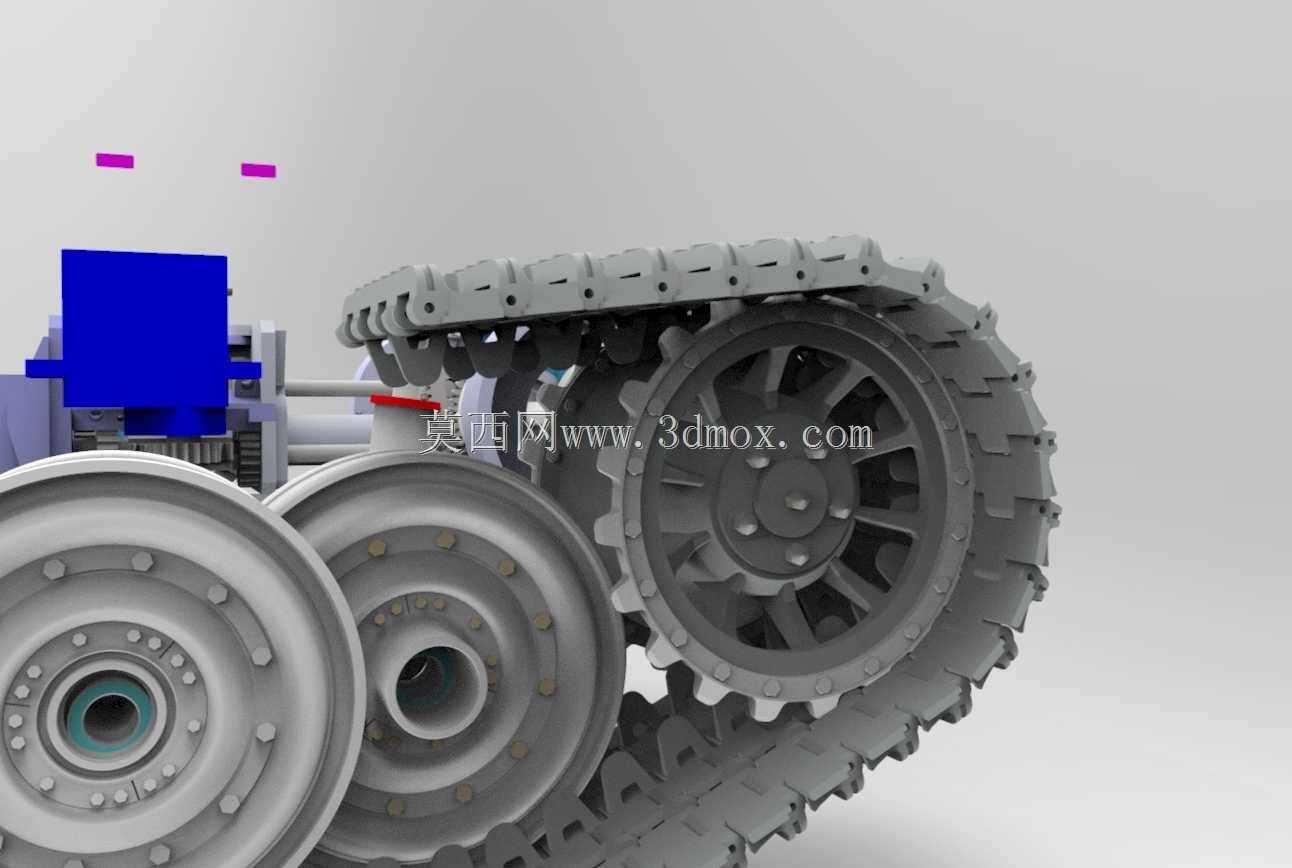

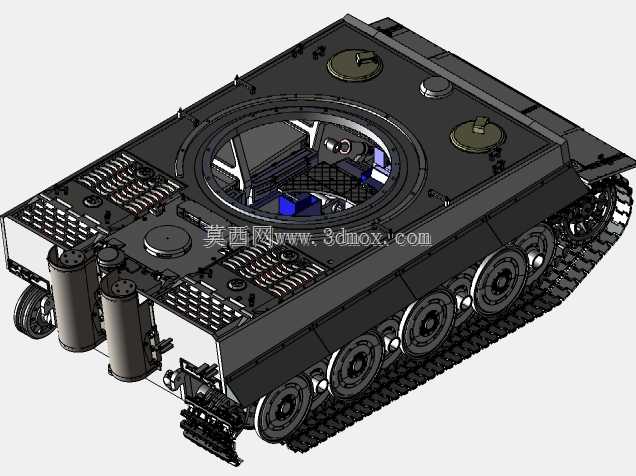

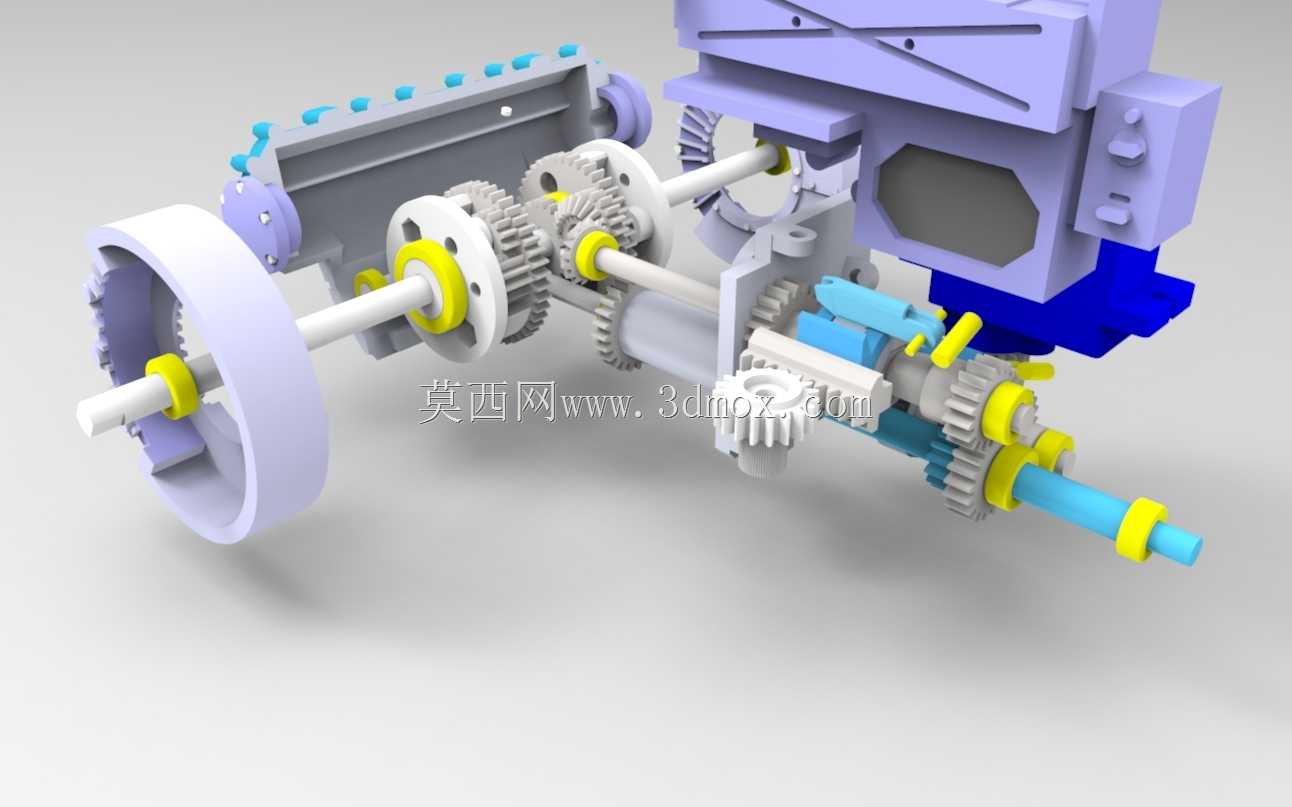

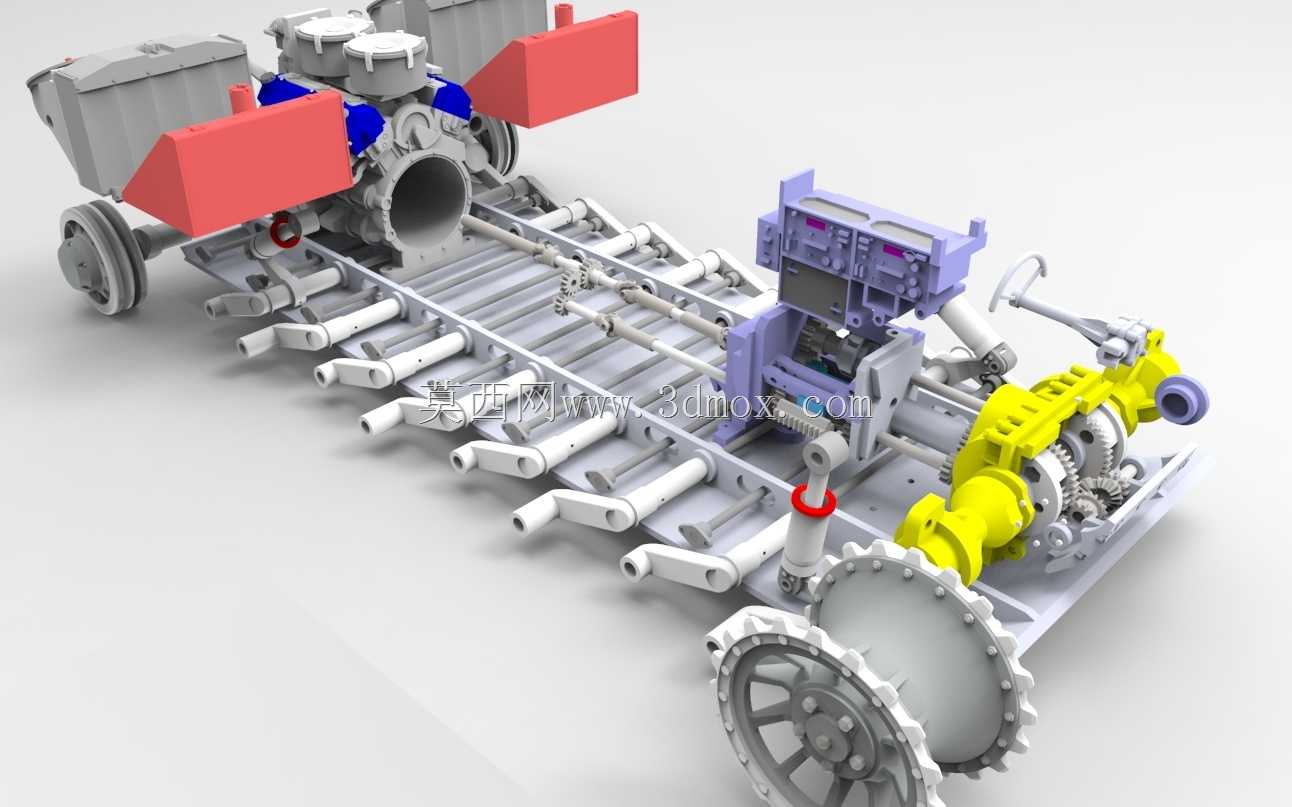

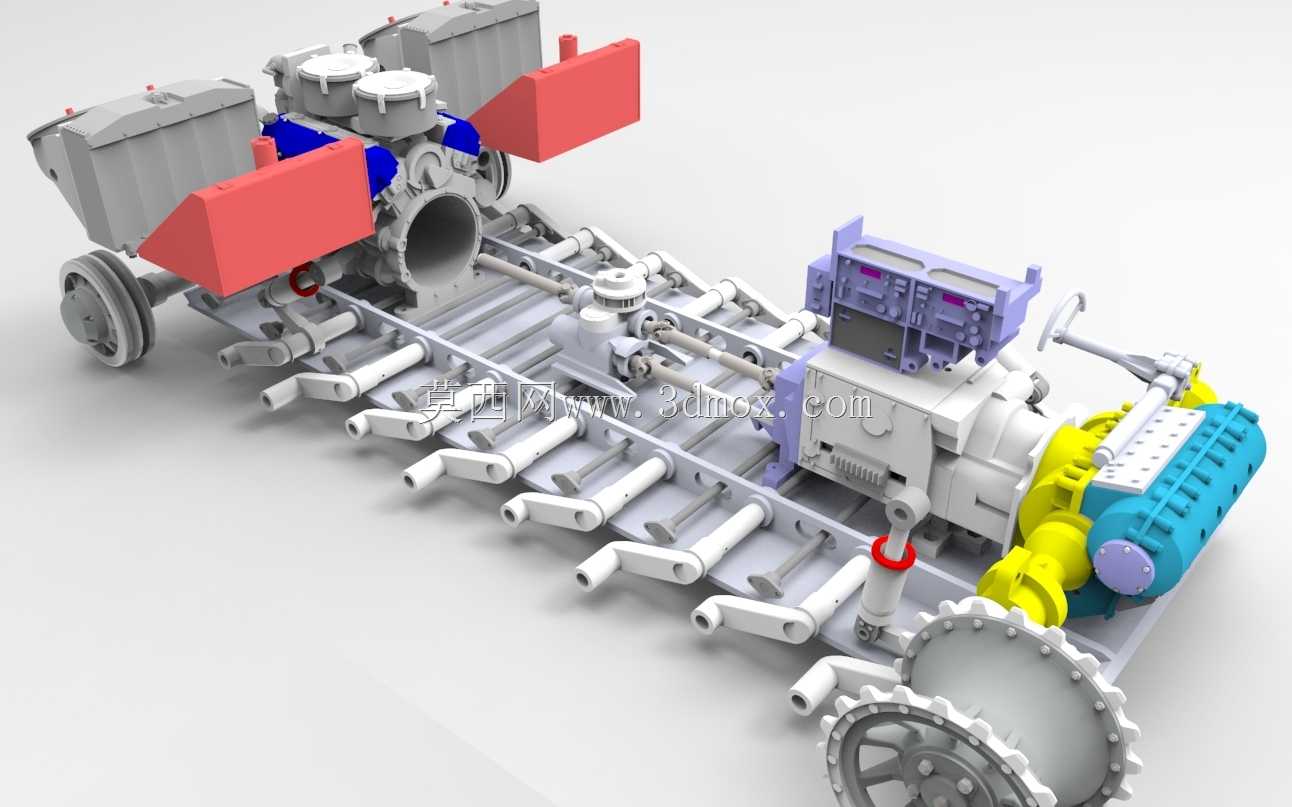

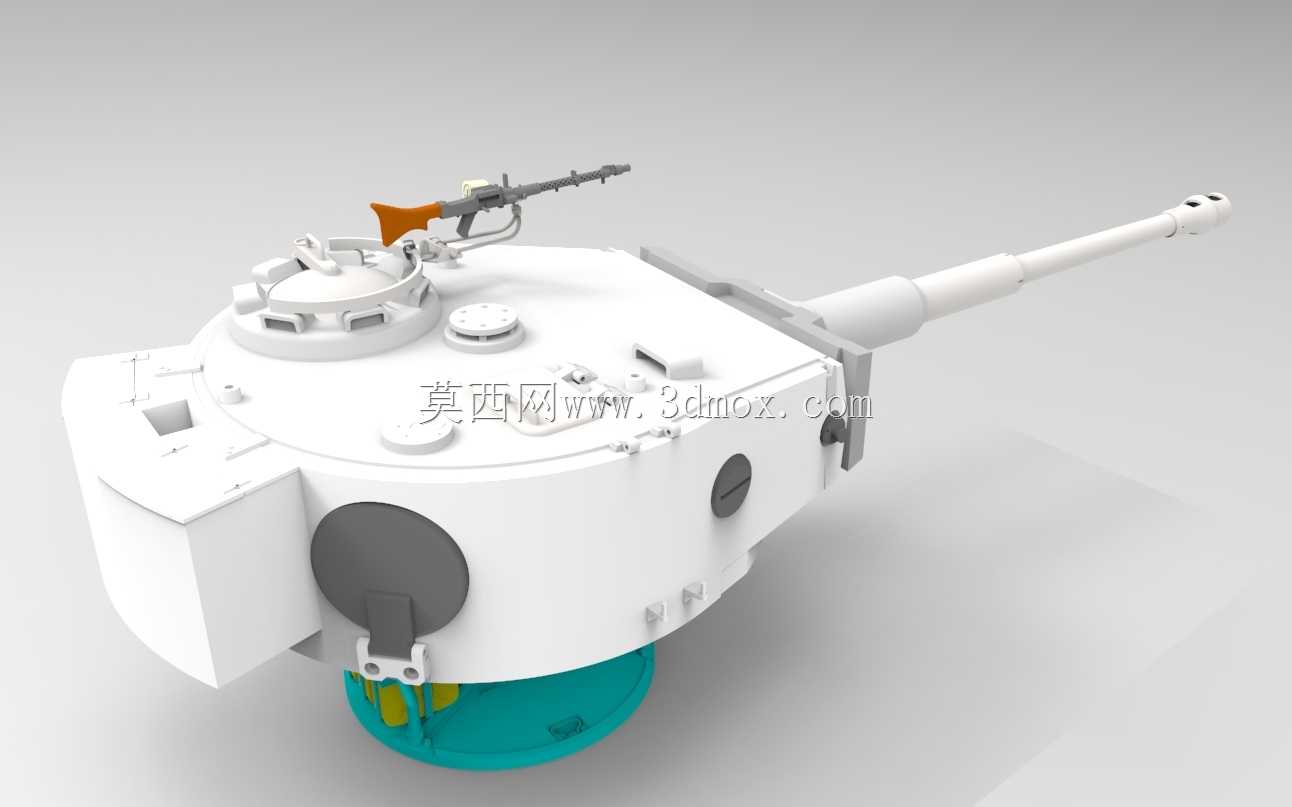

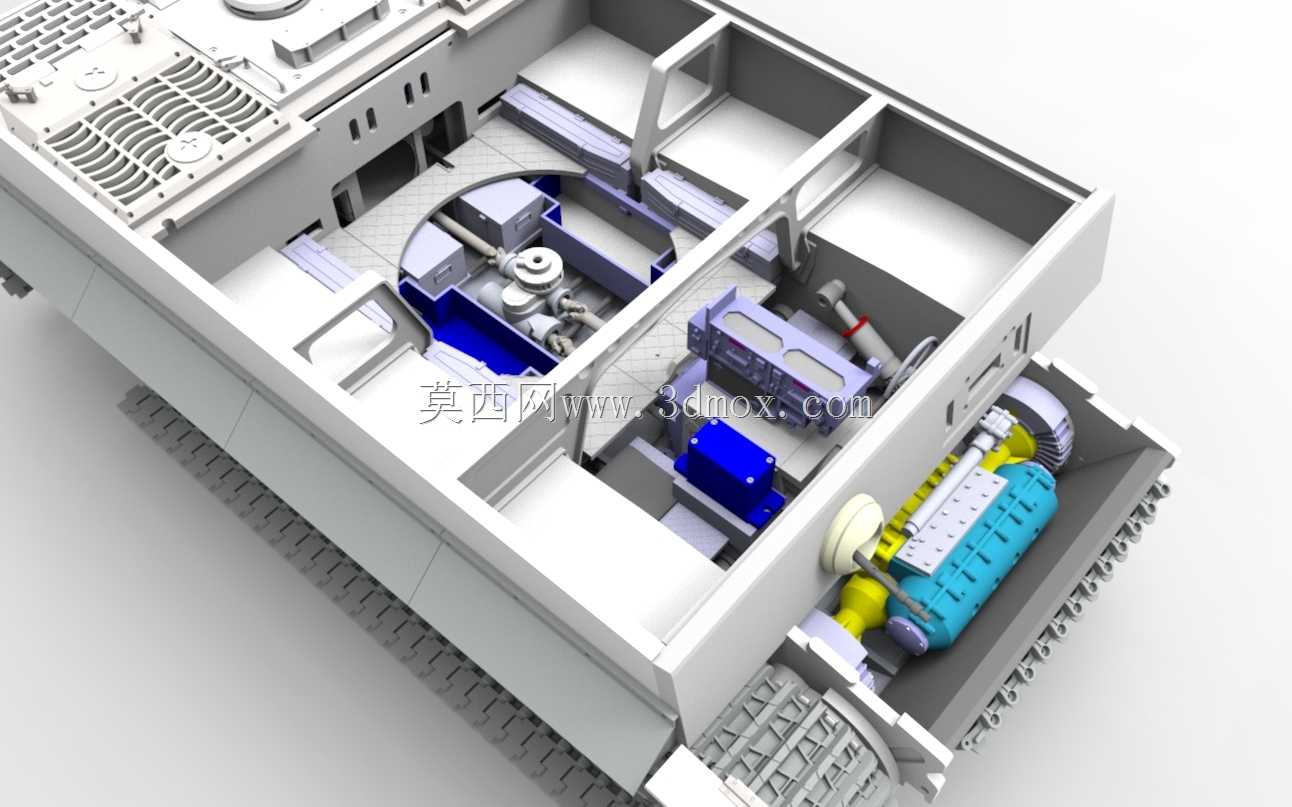

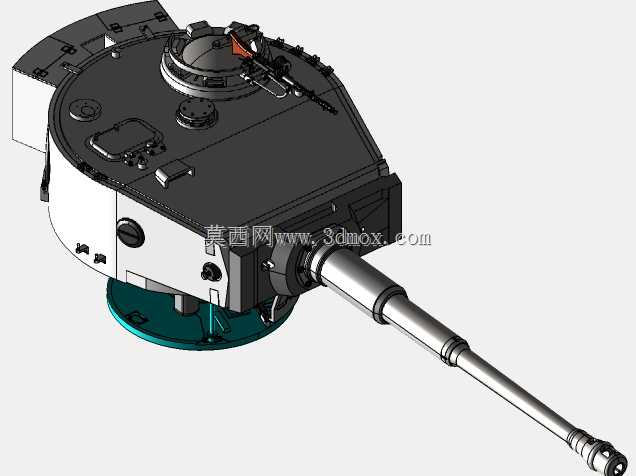

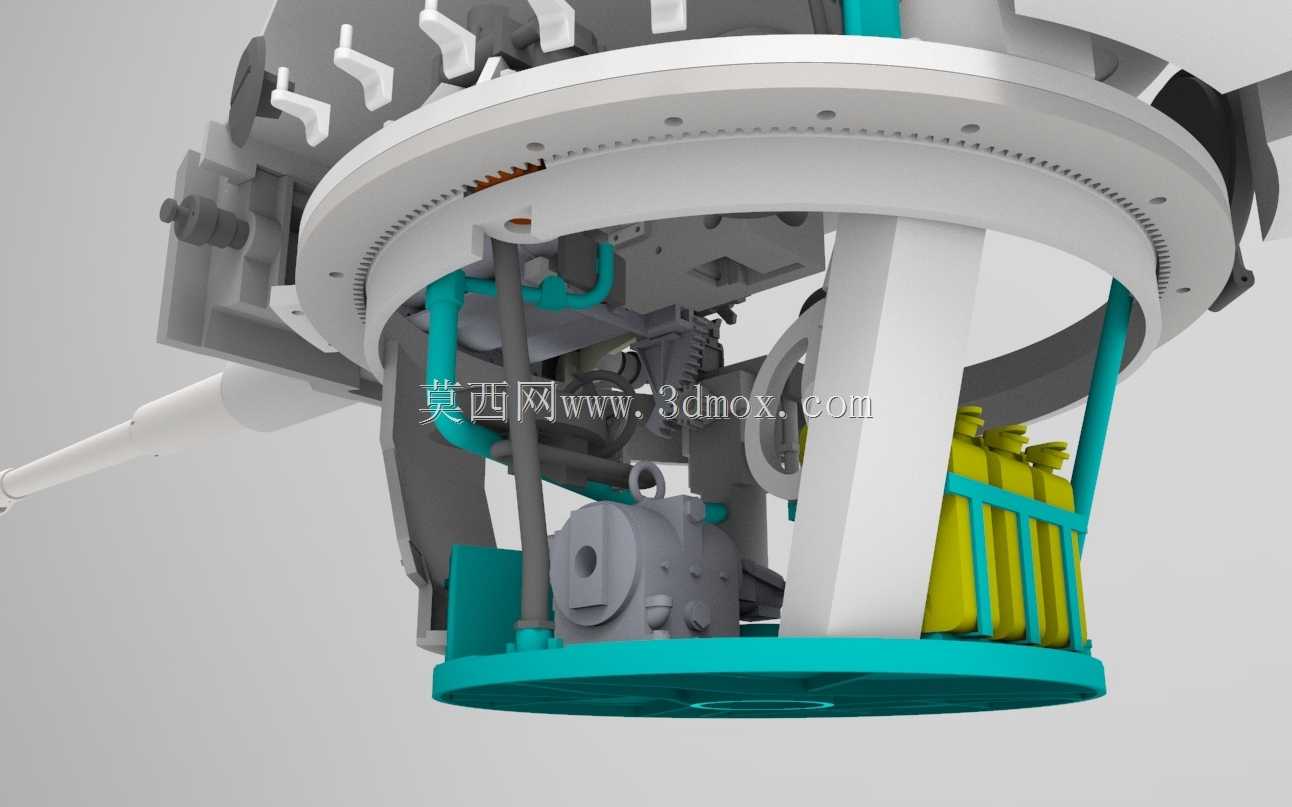

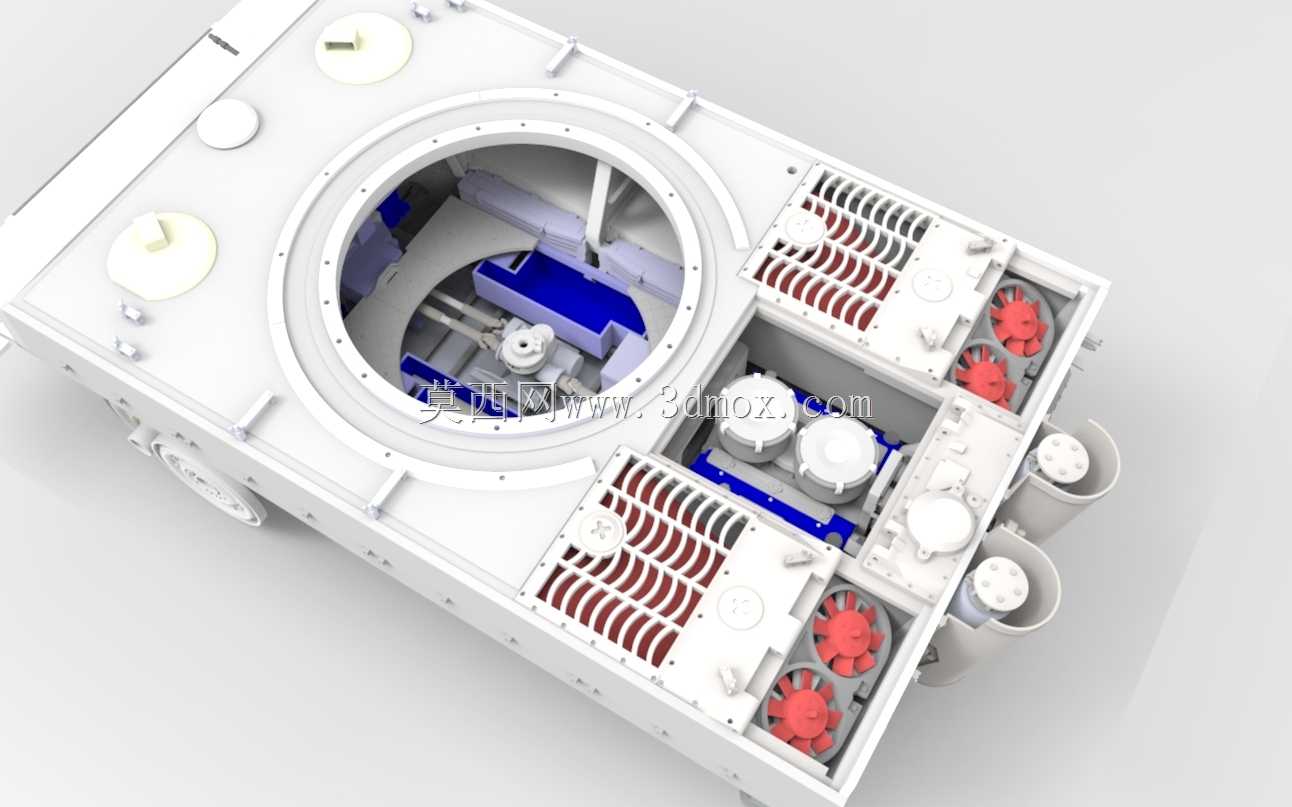

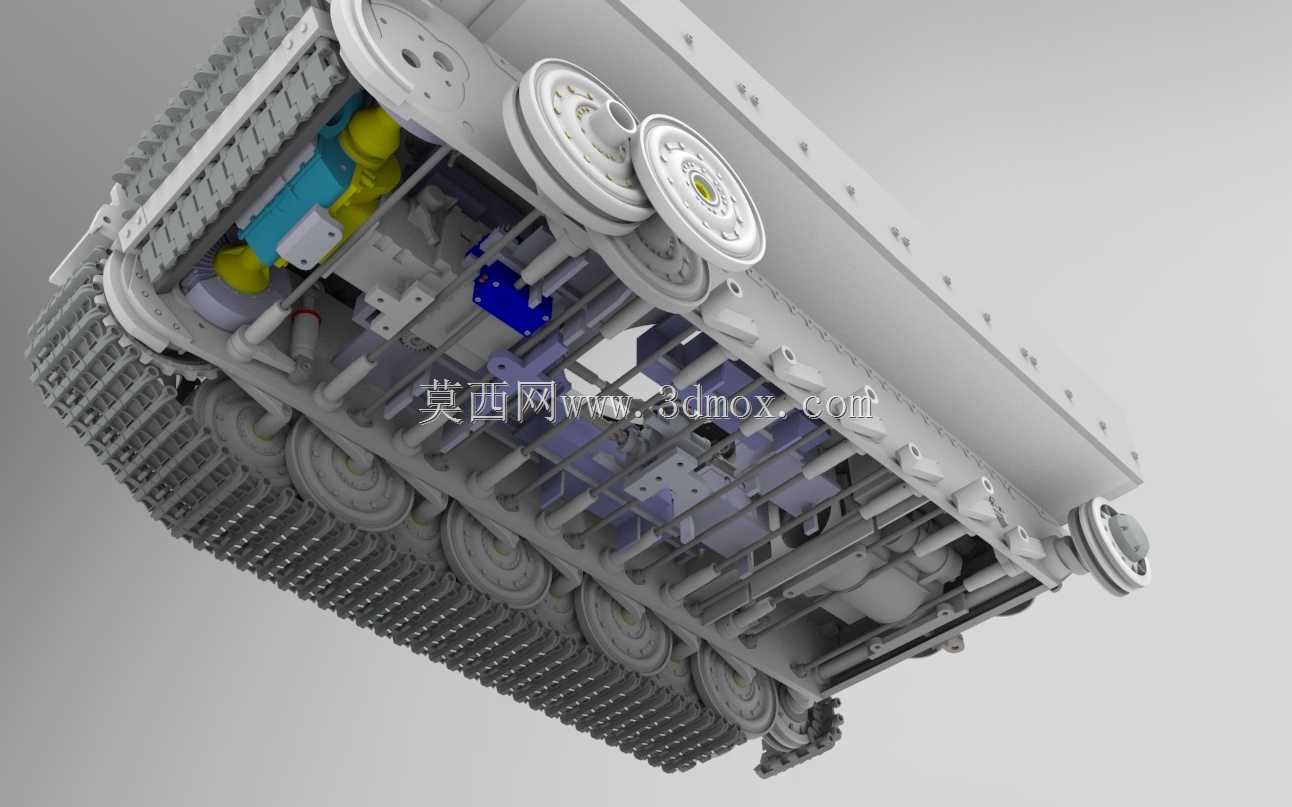

该装甲作战装备三维设计，核心面向军事装备仿真推演、国防教育展陈、装甲车辆结构教学、战棋场景搭建等应用场景，可直观还原二战经典重型装甲车辆的内部布局与机械运作逻辑，为装备结构研究、战术场景还原、科普教具开发提供高精度的三维参照。从实际用途来看，该设计完整还原了重型坦克的作战功能配置：车体前部设置驾驶与通讯乘员位，中部战斗舱集成主炮旋转俯仰机构、弹药存储布局、乘员操作站位，尾部动力舱预留动力总成安装空间，顶部配置高平两用机枪作为辅助武器，可完整复现车辆行进、炮塔旋转、主炮俯仰、副武器操作的全流程动作逻辑，清晰展现各系统的配合关系。在功能特性层面，设计重点优化了行走系统的传动适配性，履带与驱动轮的啮合间隙控制在0.2-0.4mm区间，既保证了动作仿真的流畅度，也为实体3D打印、静态模型制作预留了合理的装配公差；宽幅负重轮的交错布局完全还原实车的悬挂设计，可直观展现负重轮与扭杆悬挂的配合关系，清晰呈现重型装甲车辆行走系统的承重与减震逻辑；传动系统的设计适配低转速动力输出需求，可匹配对应规格的动力组件实现动态演示效果，同时针对锁止机构的结构缺陷做了优化调整，规避了传动过程中的结构干涉与运行噪音问题。设计思路上采用剖视化的结构呈现方式，将车体侧装甲做透明化处理，完整展露内部的动力舱、战斗舱、驾驶舱的空间布局，清晰标注各部件的安装位置与连接关系，既保留了坦克外部的装甲外形、防磁纹理、随车工具挂载等细节特征，也将内部的炮塔座圈、弹药架、动力组件、操纵机构的结构完整呈现，兼顾了外观还原度与内部结构的展示性。在外形尺寸与安装边界层面，设计严格遵循实车的长宽高比例，车体宽度适配交错负重轮的安装空间，炮塔旋转范围覆盖360度全向角度，主炮俯仰角度预留足够的活动间隙，履带与车体侧裙、翼子板之间保留合理的安全距离，顶部机枪的安装位与炮塔舱盖的开合范围互不干涉，尾部动力舱的散热格栅、排气口布局完全匹配实车的安装边界，各部件之间无结构干涉，可直接用于拆分打印、结构组装、动态演示等不同场景的使用需求。
