十字销式万向节与转向节轴承传动结构

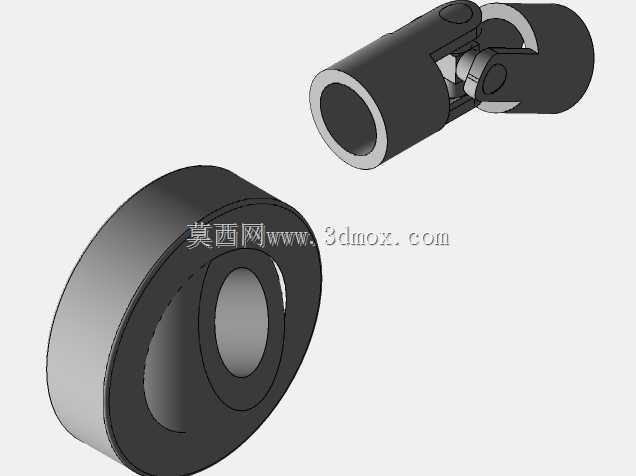

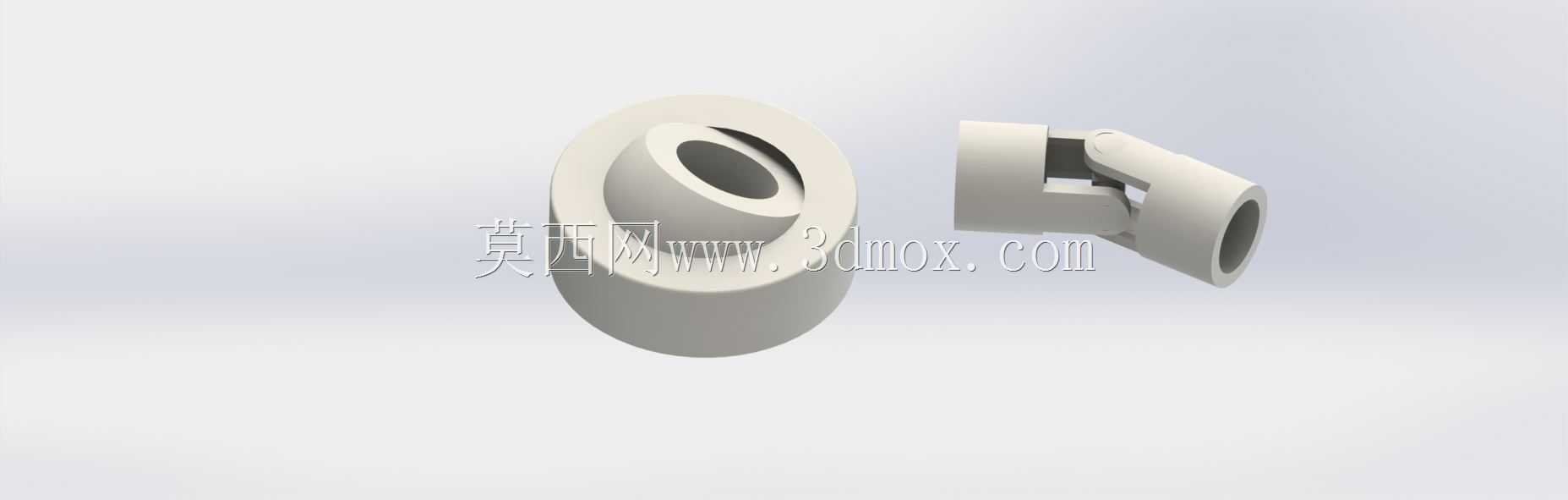

　　在各类需要变角度传递扭矩的机械传动场景中，十字销式万向节是应用极广的基础部件，从车辆转向系统到工业设备的传动轴系，都能见到这类结构的身影。这套结构包含了转向节轴承与十字销万向节两个核心部分，其中万向节部分采用十字销作为核心传力构件，能够在两轴轴线不共线、存在夹角偏差的工况下，持续稳定传递旋转扭矩，补偿安装过程中产生的角度误差，抵消设备运行时轴系窜动带来的传动干涉。转向节轴承部分则承担着转向节点的支撑与转动导向作用，其带安装法兰的结构设计，能够直接通过端面孔位完成与相邻构件的固定，外圈的环形凸台可作为安装定位基准，保证装配后轴承的同轴度符合传动要求，内孔的阶梯结构适配不同直径的连接轴，减少额外轴套的使用，简化装配流程。从设计思路来看，

　　这套结构优先考虑了传动过程中的受力均匀性，十字销的四个轴颈与万向节叉的配合面预留了合理的转动间隙，既保证转动灵活性，又避免间隙过大造成传动冲击，轴承部分的滚道设计匹配常规径向载荷与少量轴向载荷的复合受力场景，能够适应转向过程中产生的交变载荷。外形尺寸方面，万向节的两连接端采用等径圆柱轴孔设计，安装边界上，法兰端面的安装孔分布圆直径与常规同规格传动部件匹配，不需要额外制作过渡连接件即可完成替换安装，轴承部分的轴向总长度控制在紧凑范围内，能够适配空间受限的安装位置，不会与周边的传动构件产生运动干涉。实际应用中，这类结构常被用在转向操纵机构、小型设备的动力传递轴系、需要频繁调整传动角度的工装设备上，相比固定式联轴器，

　　它能适应更大的轴系偏角，相比柔性联轴器，它的传动刚性更强，传递扭矩的过程中不存在滞后性，适合对传动精度有一定要求的变角度传动场景。建模过程中对各配合面的公差带做了合理匹配，十字销与轴叉的配合采用基孔制间隙配合，保证转动时无卡滞，轴承内孔与轴的配合采用过渡配合，避免运行过程中内圈与轴发生相对转动造成磨损，法兰端面的安装孔采用通孔设计，方便螺栓穿过完成紧固，整体结构没有冗余设计，每个几何特征都服务于装配或受力需求，能够直接作为同类型部件设计的参考原型，也可用于传动系统的虚拟装配验证，检查轴系运动过程中是否存在干涉问题。
