虎式重型装甲作战载具内部结构三维设计

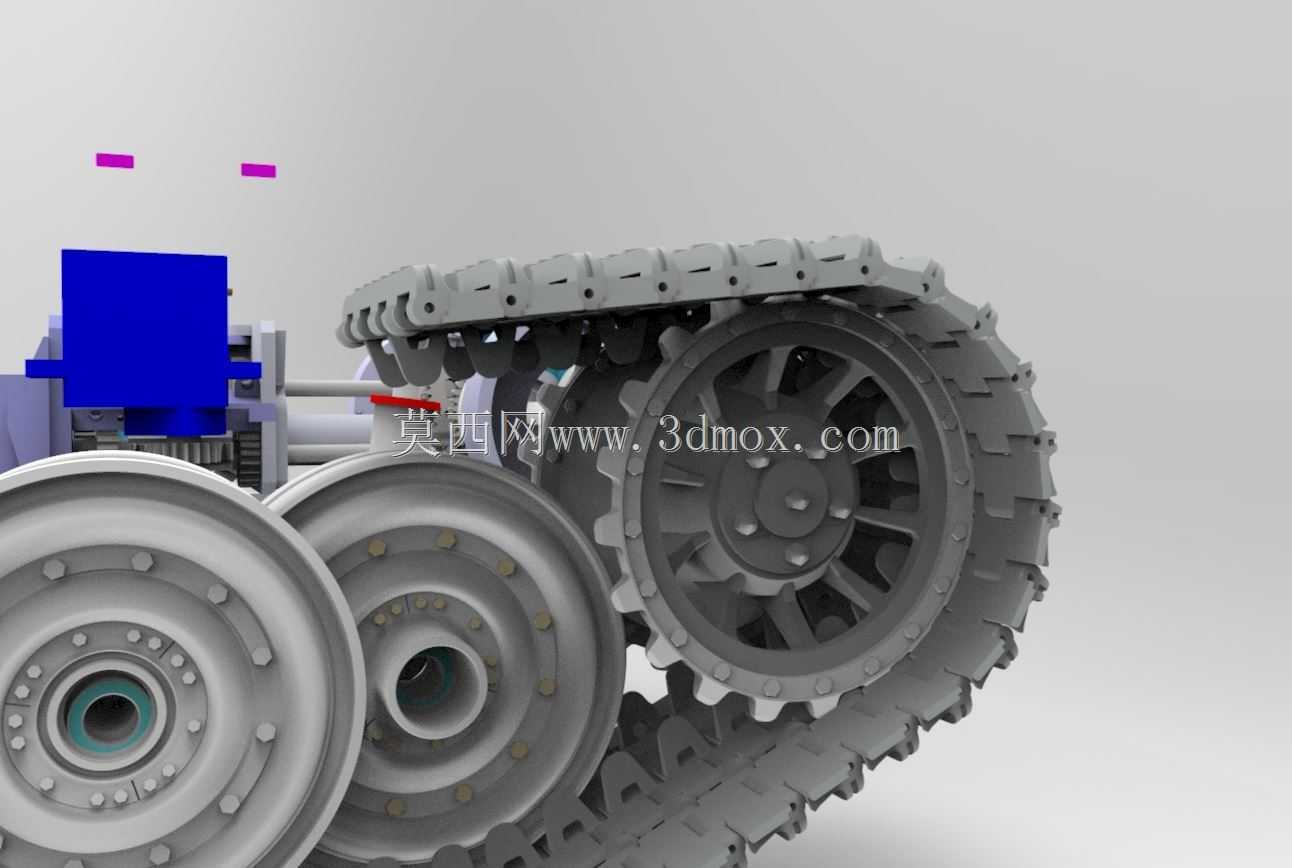

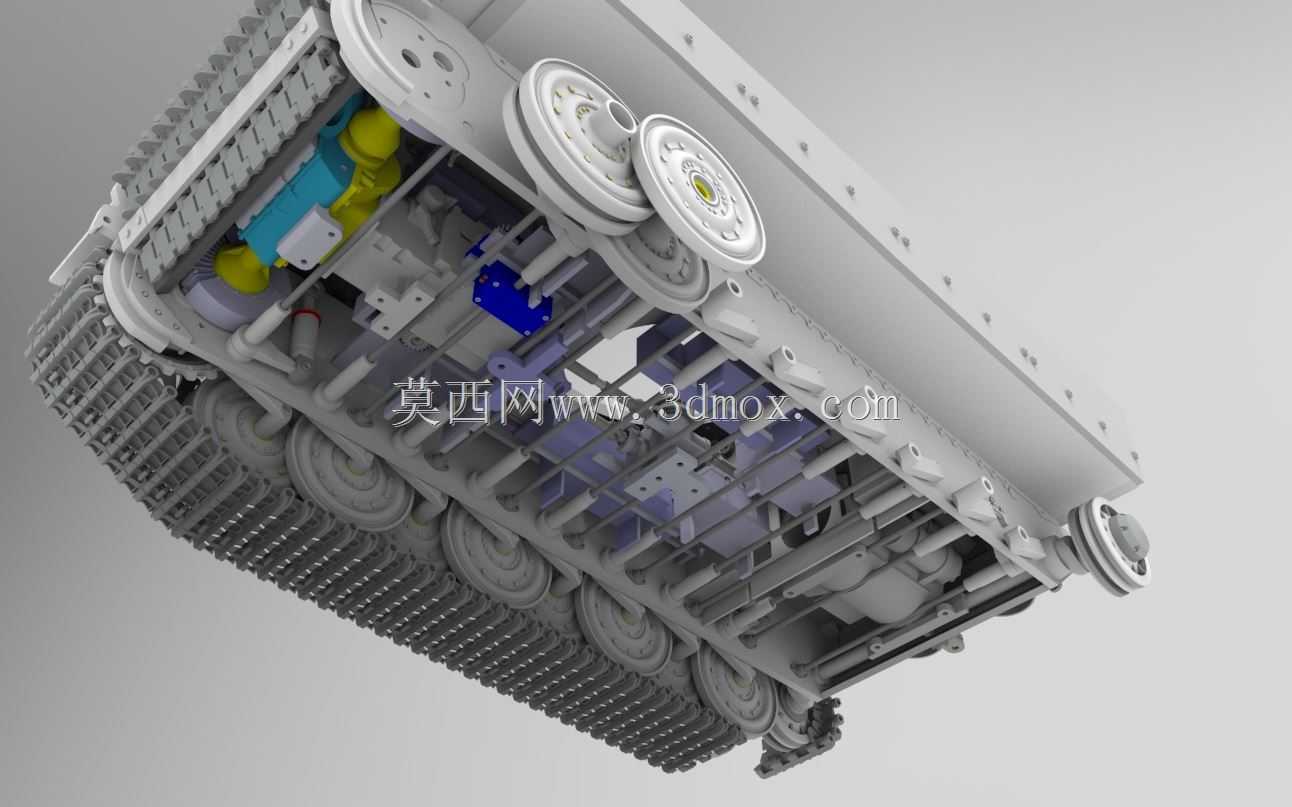

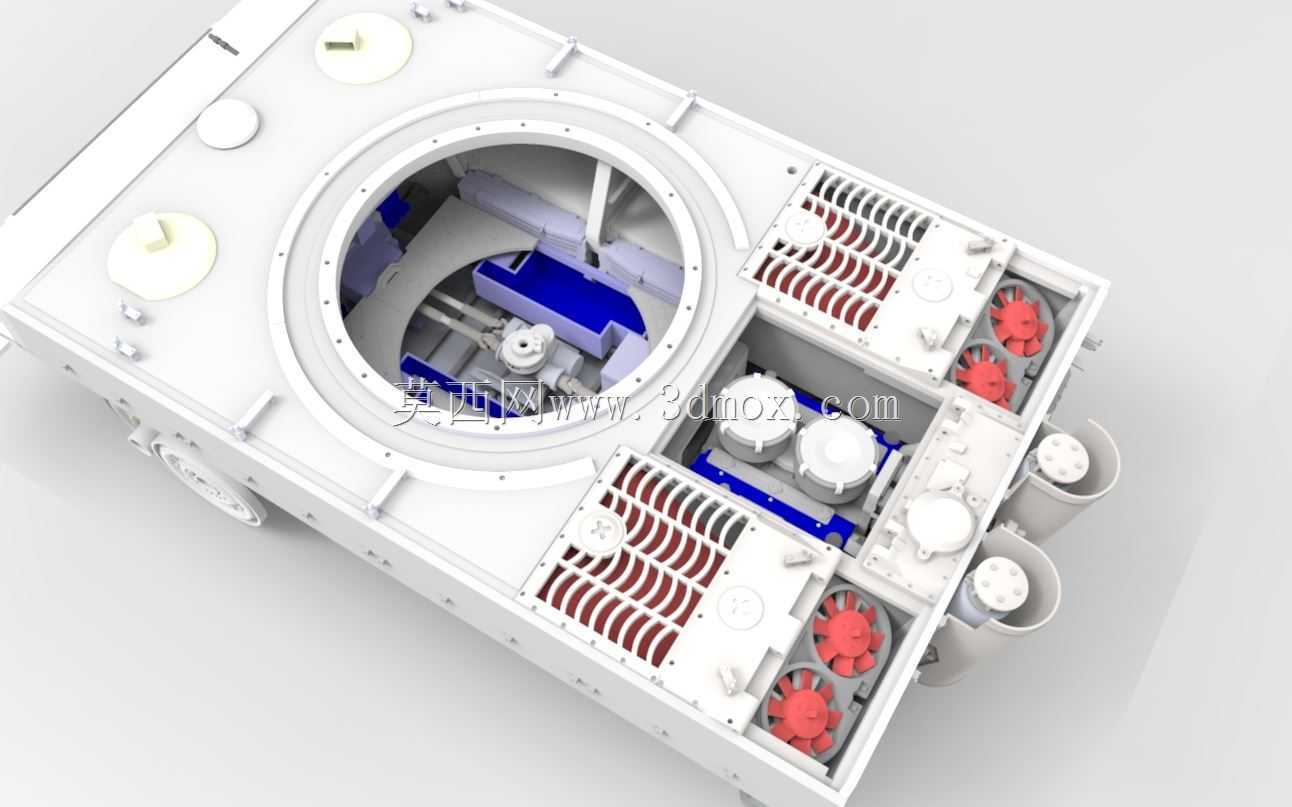

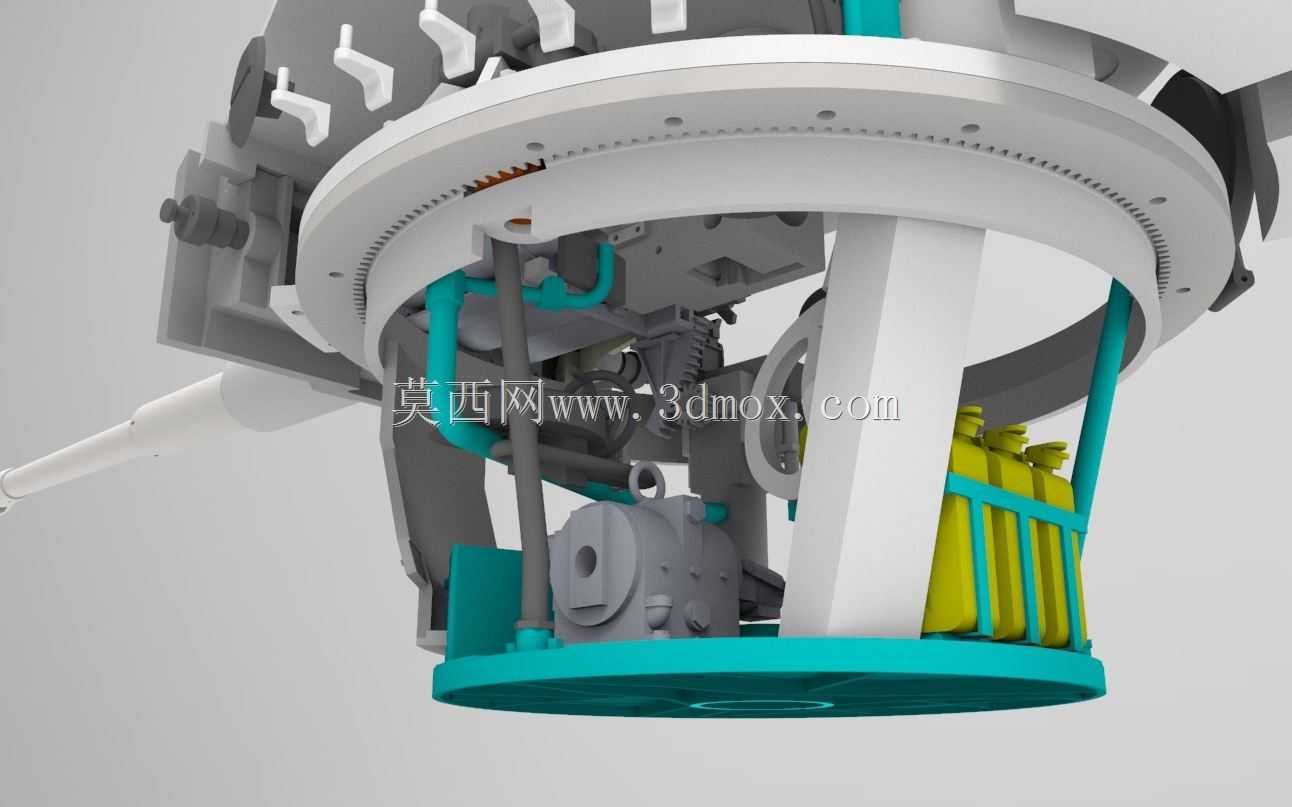

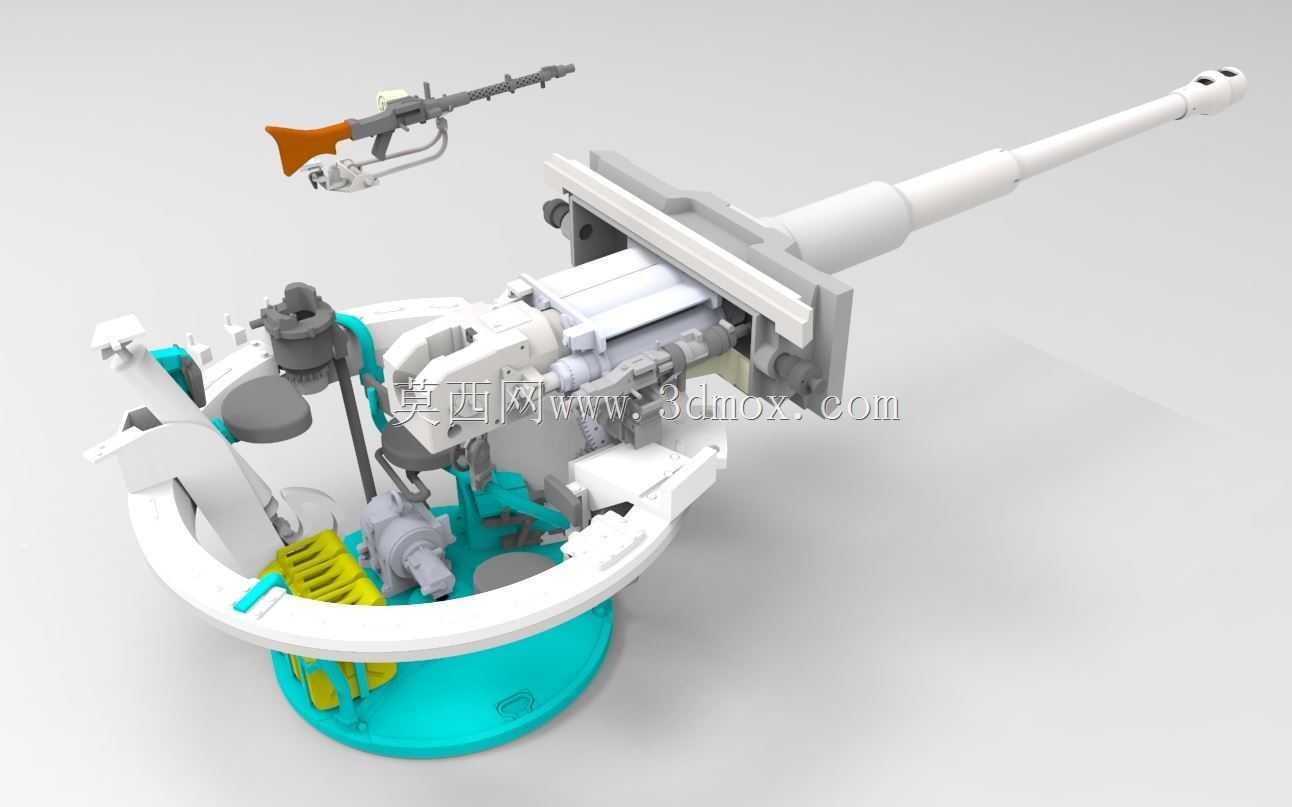

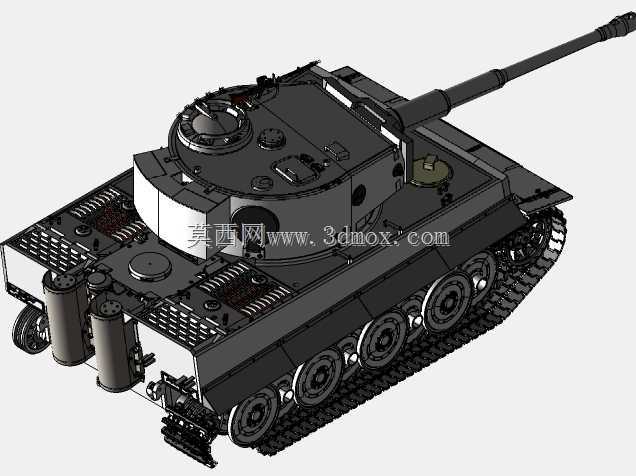

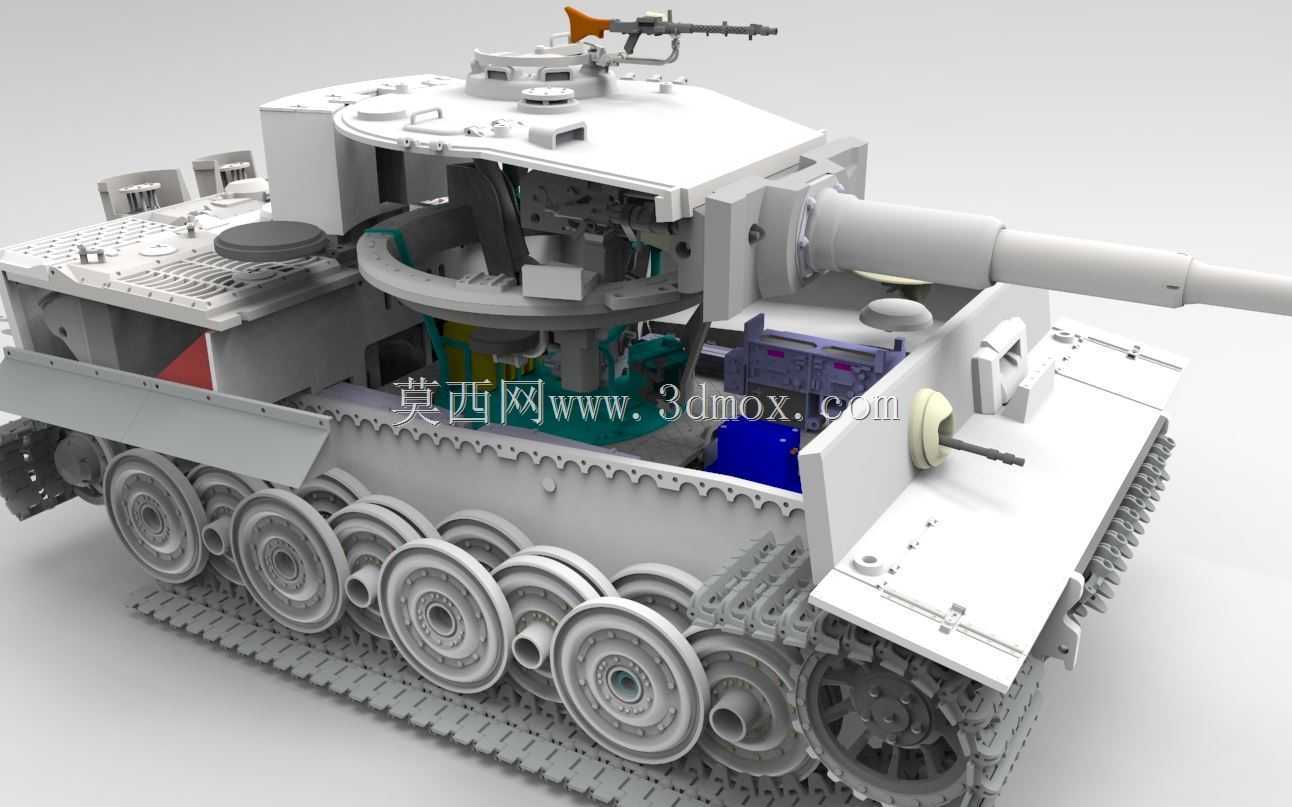

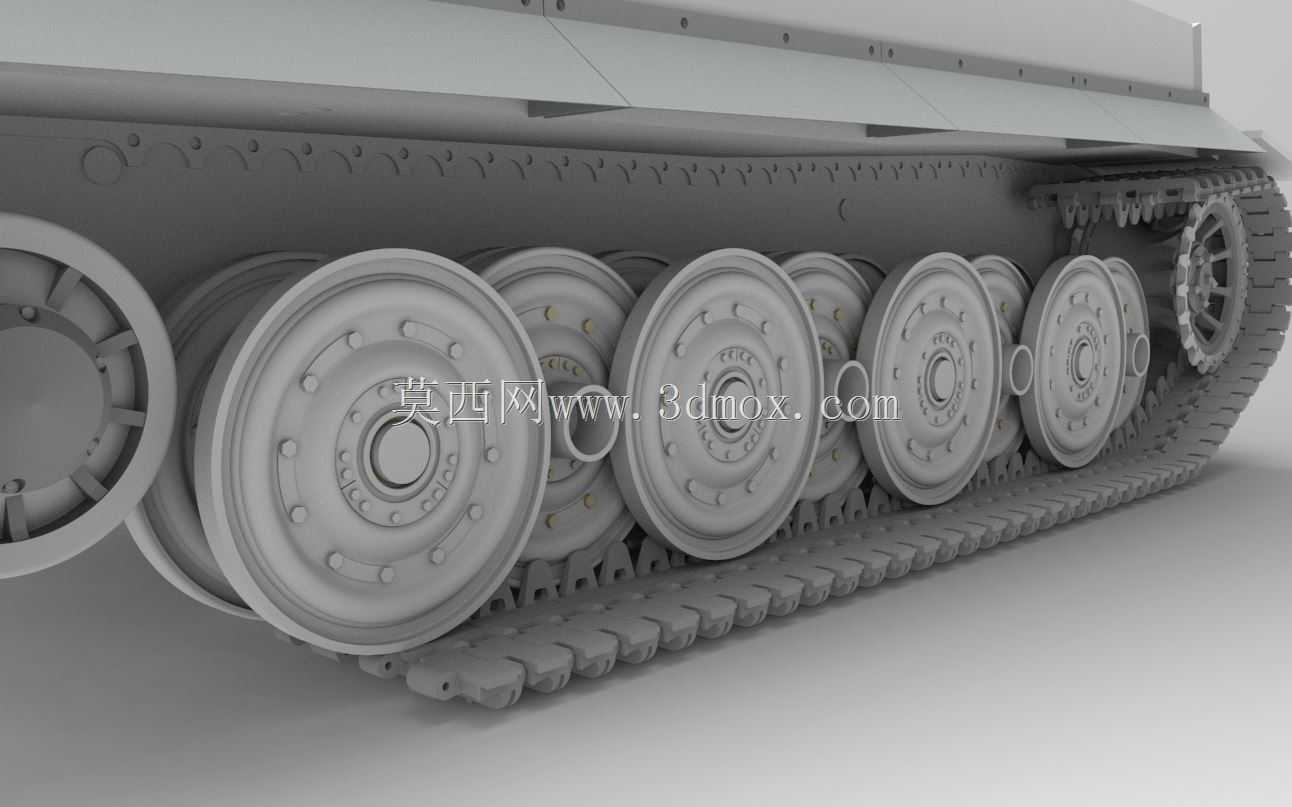

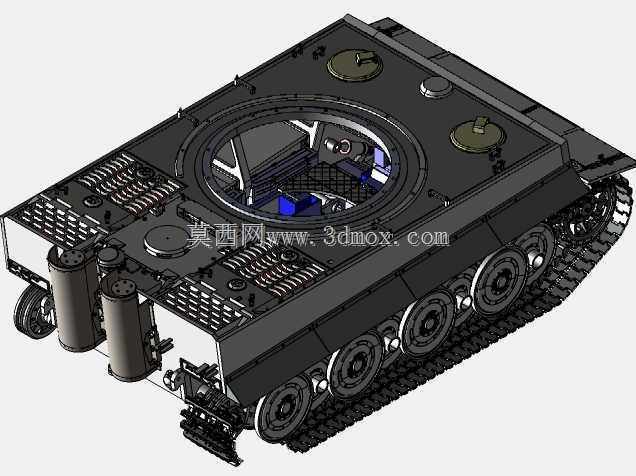

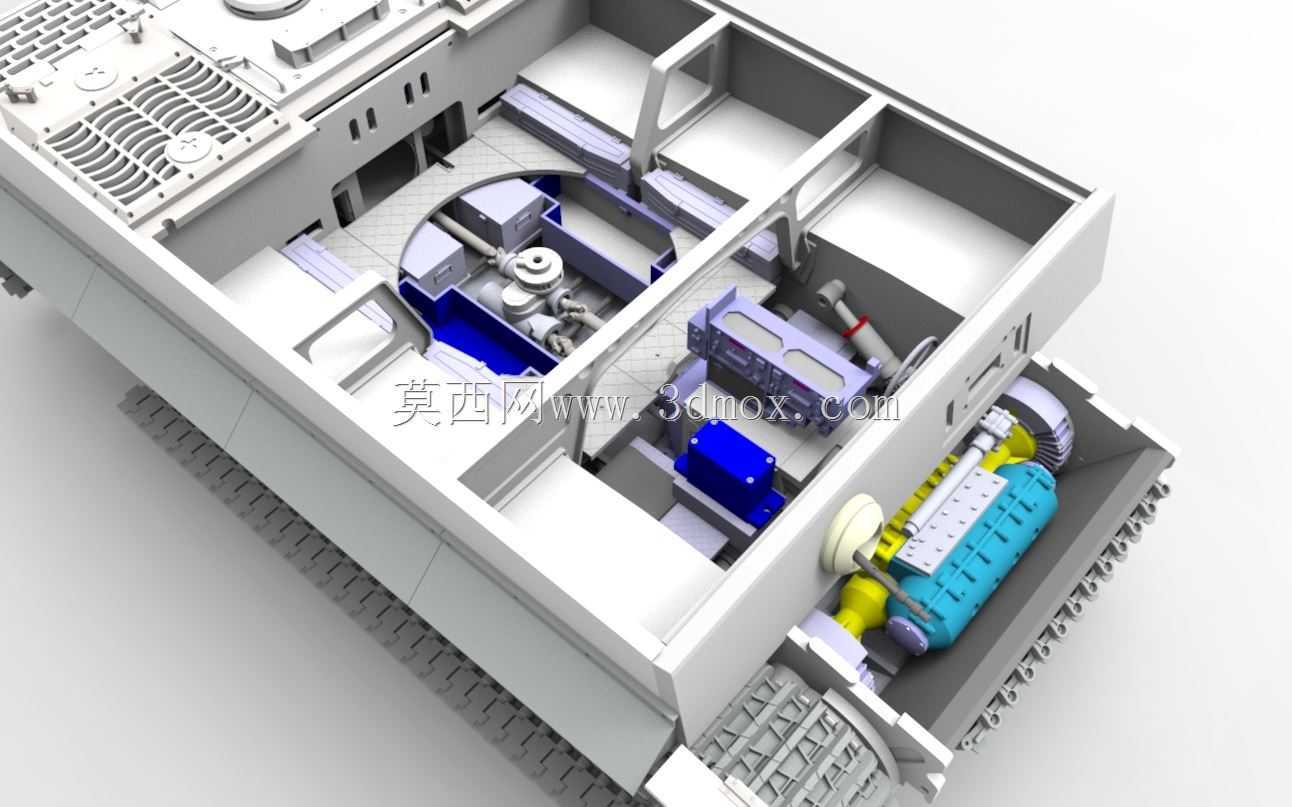

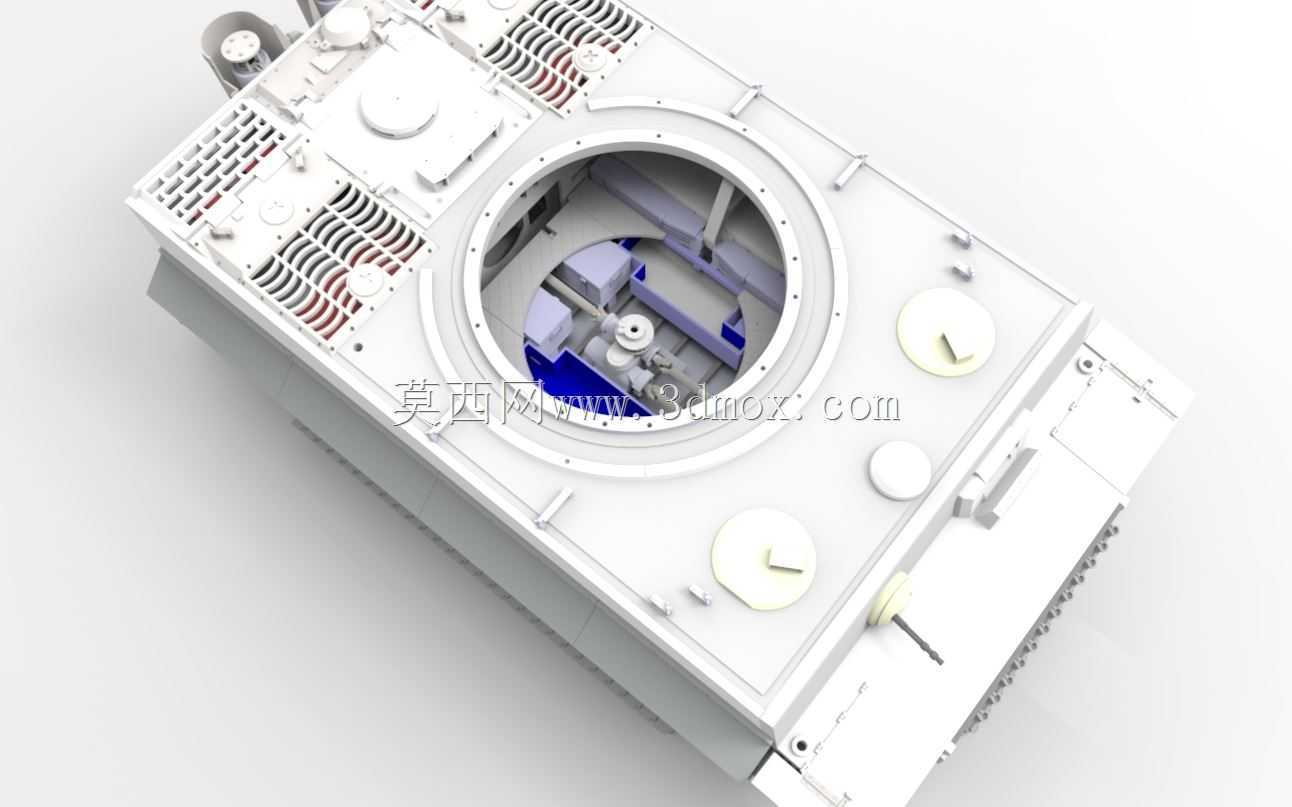

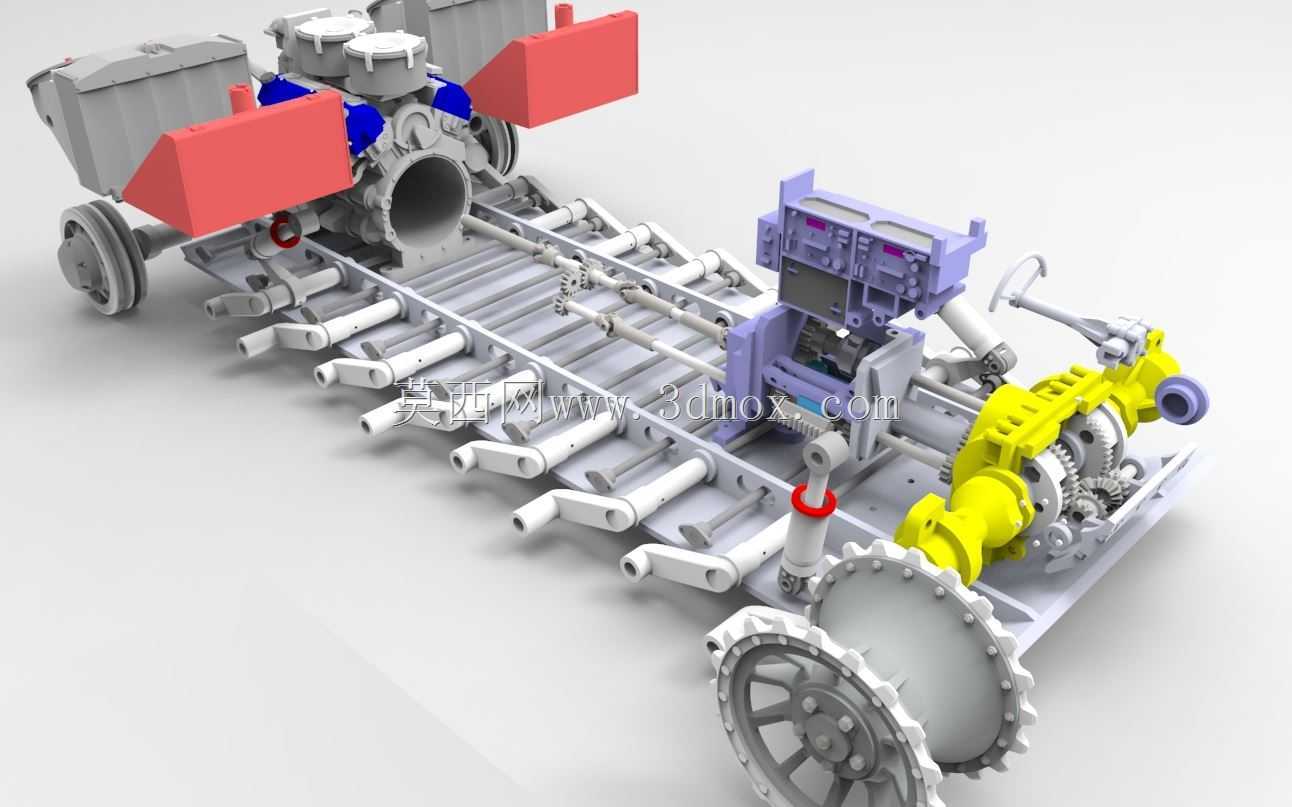

　　该装甲作战载具的三维结构设计，完整还原了经典重型履带装备的全系统布局，可用于装甲装备原理教学、战史装备复原展示、静态比例模型开发参考、3D打印实体模型制作等多个场景。从结构设计逻辑来看，整车采用传统的动力后置、战斗室中置、传动前置的布局，行走部分采用交错排列的负重轮设计，搭配扭杆悬挂结构，履带与驱动轮的啮合间隙控制在0.2-0.4mm区间，既保证了越野行驶时的接地压强均匀性，也能降低硬质路面行驶的振动传递，适配多地形通行的使用需求。战斗室内部完整还原了炮塔旋转机构、主炮俯仰结构、车载机枪安装位的空间布局，炮塔座圈的旋转支撑结构预留了足够的布线空间，可兼容后续加装观瞄设备、火控组件的改装需求。动力舱部分的结构设计充分考虑了安装边界，

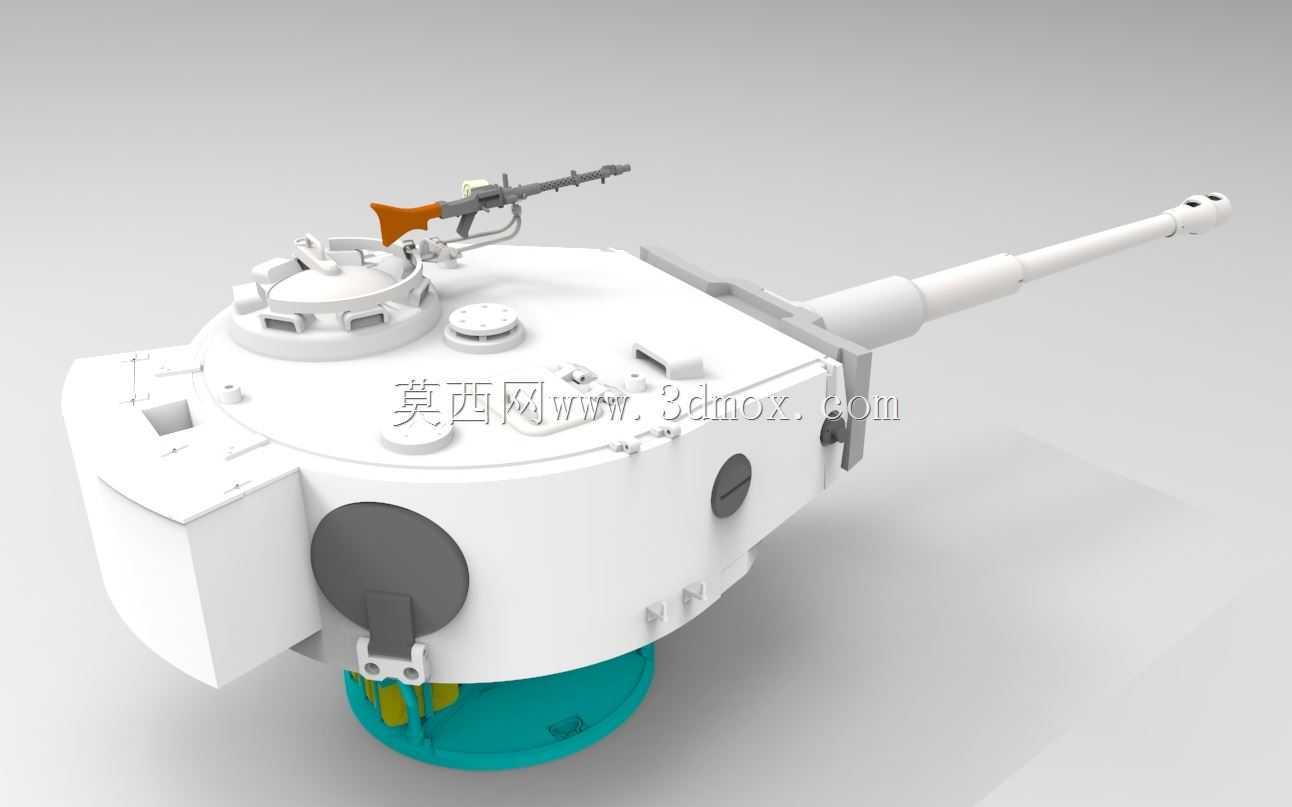

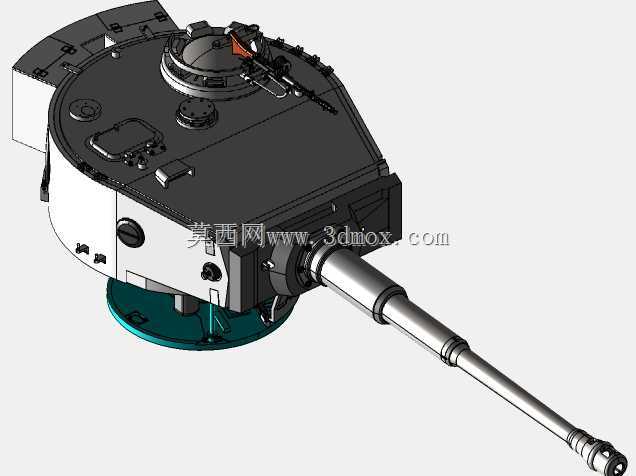

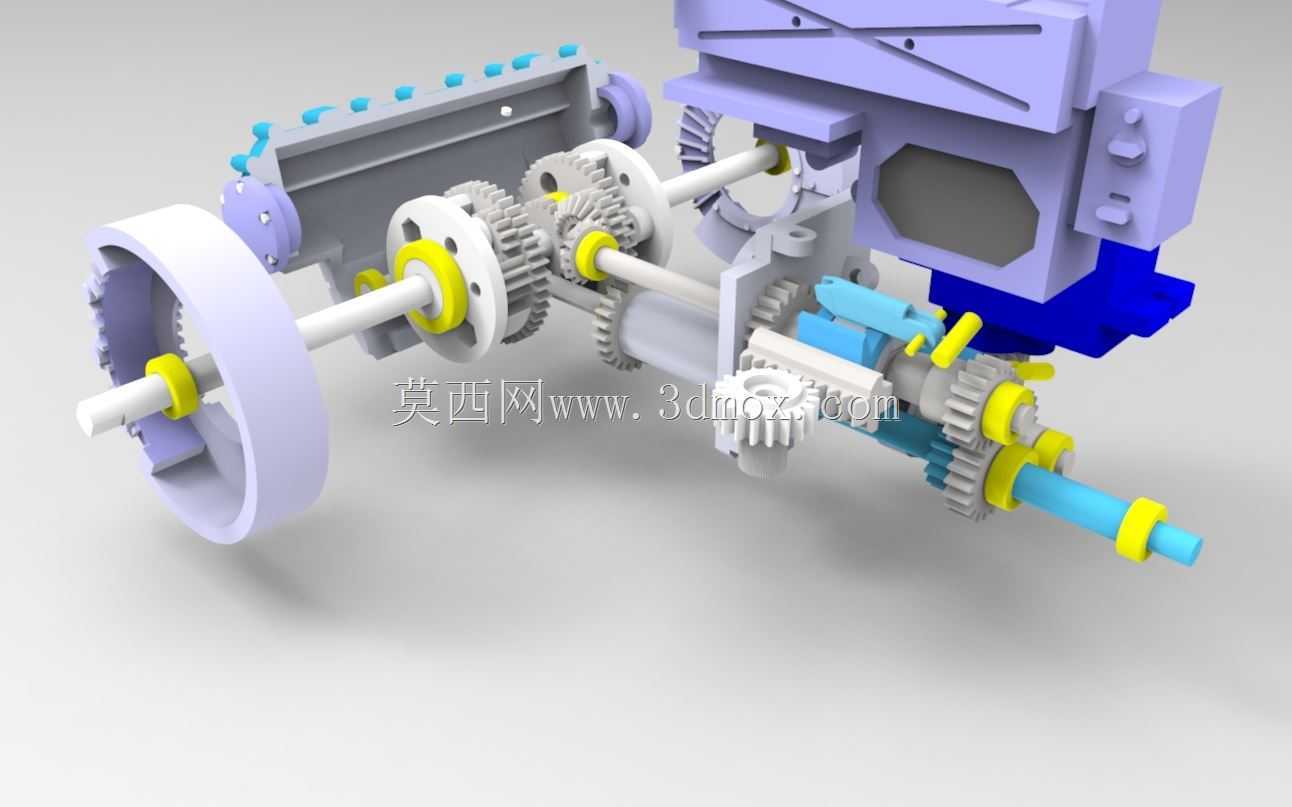

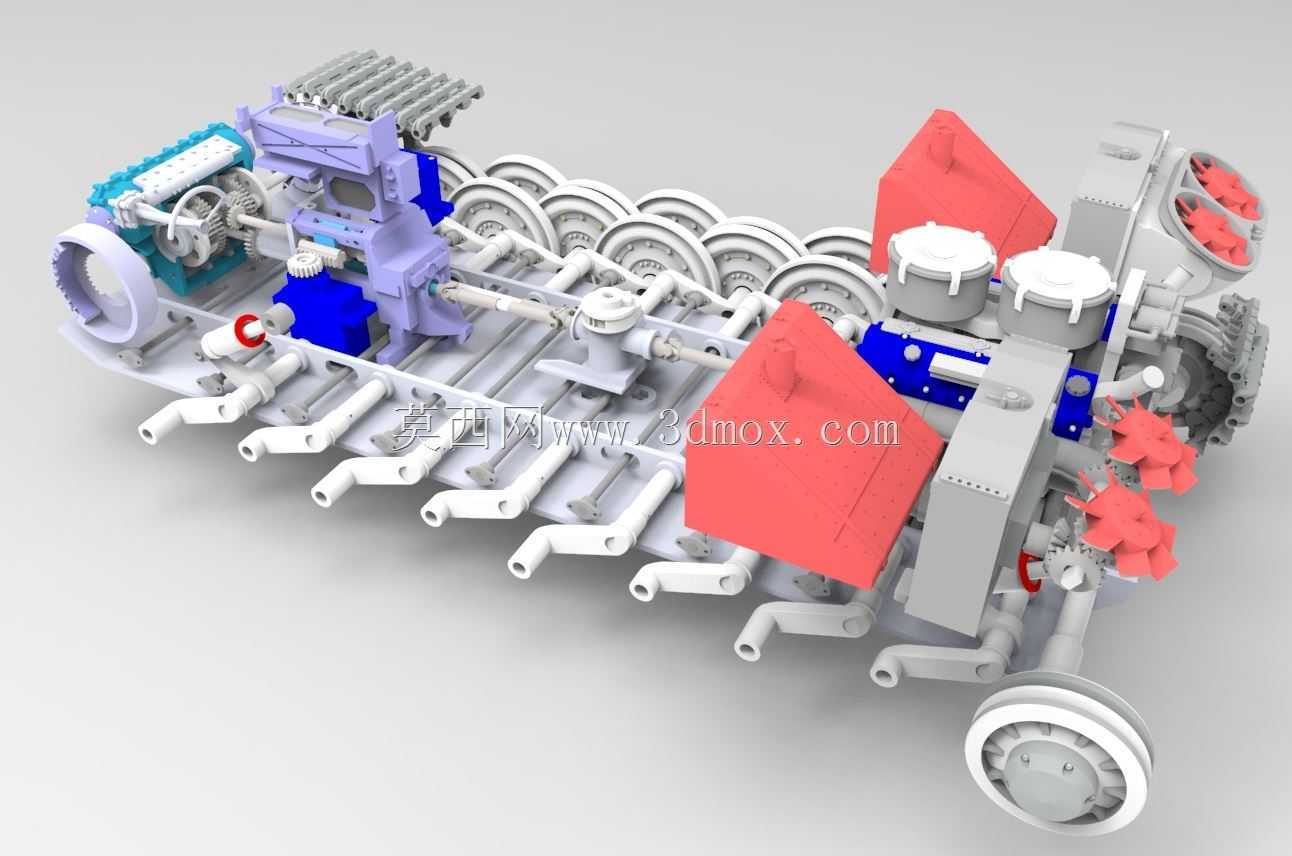

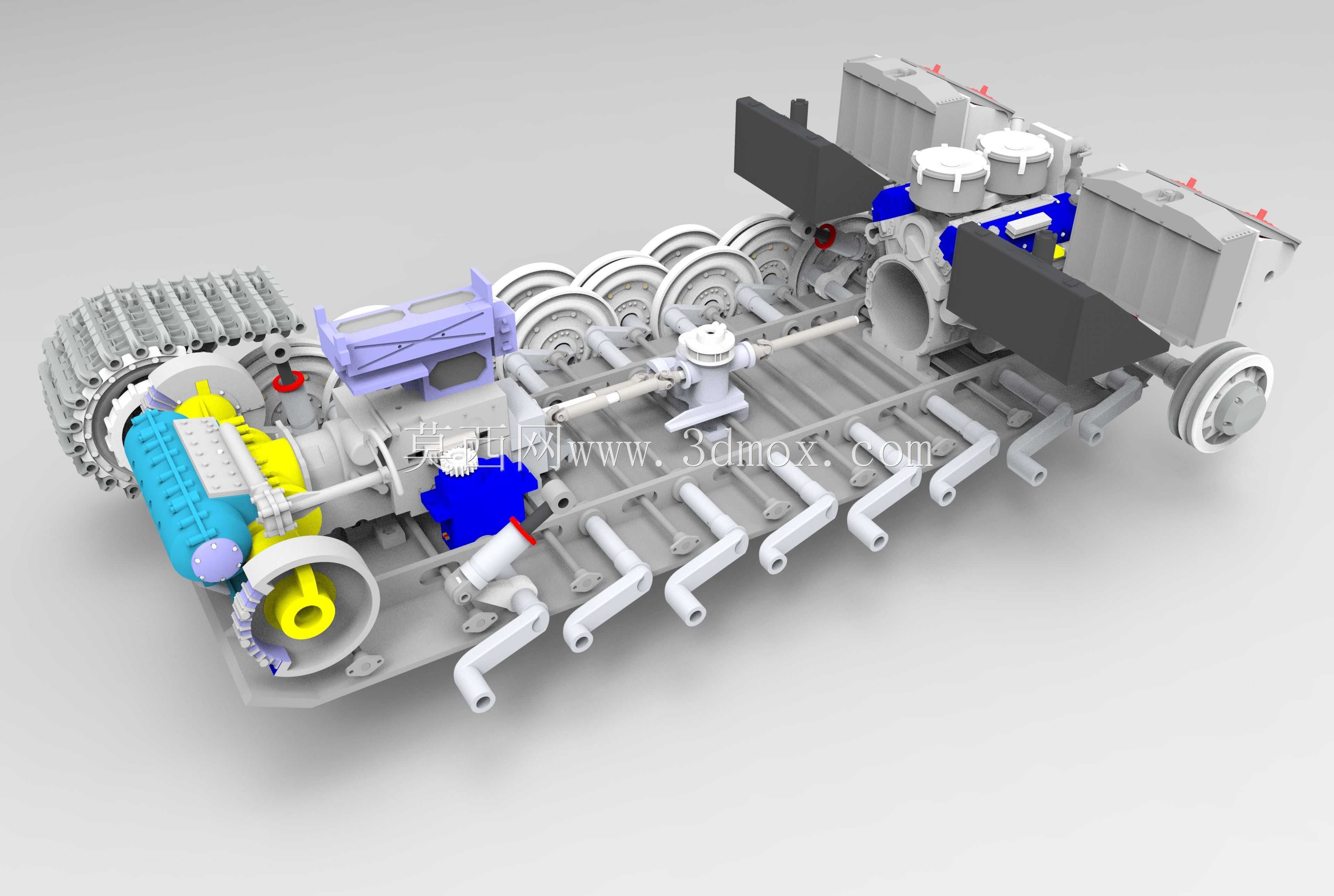

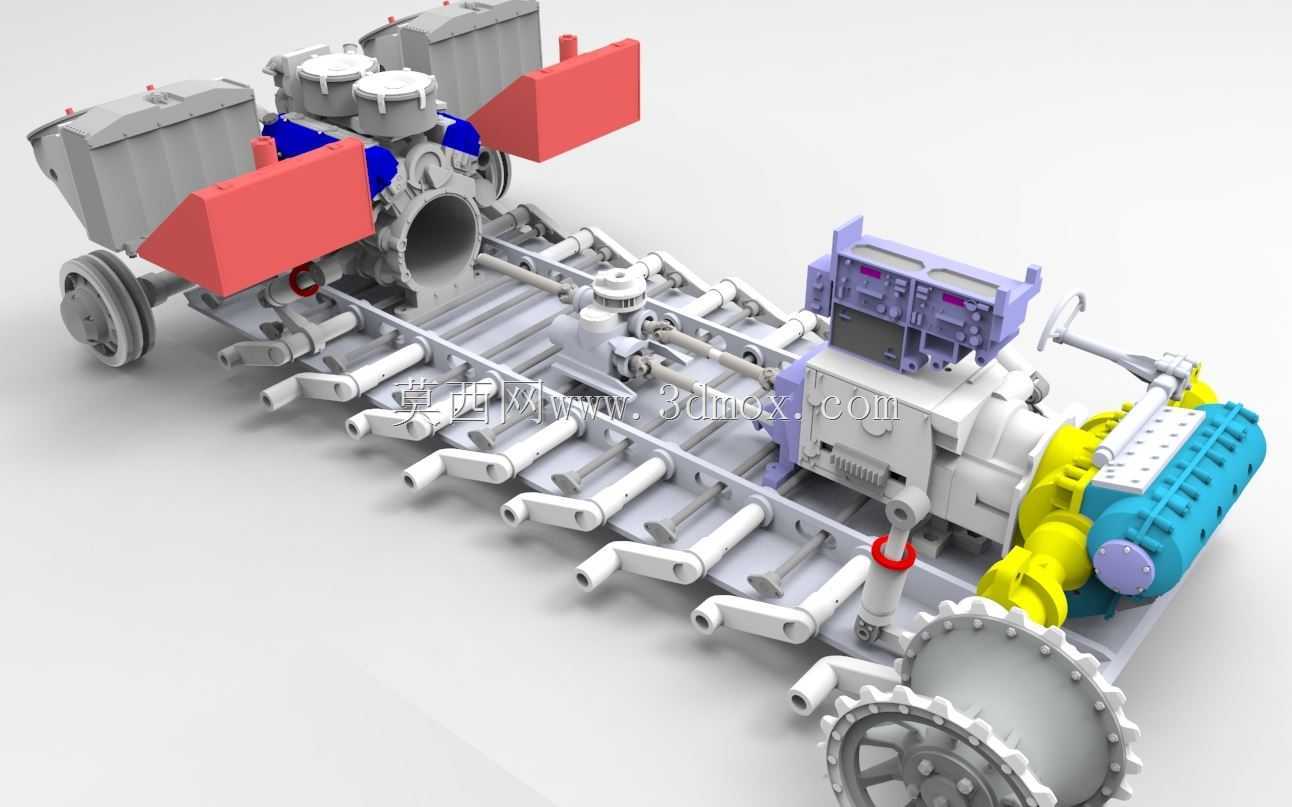

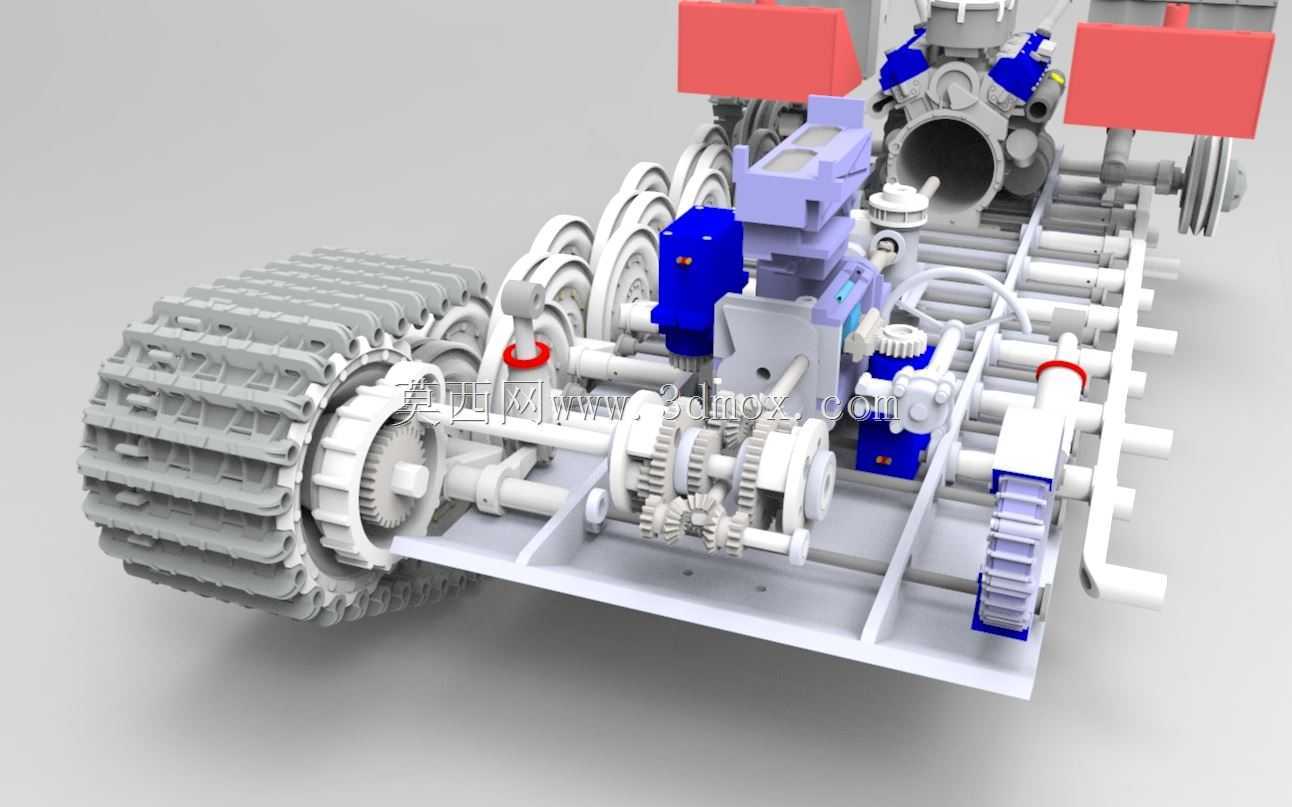

　　主驱动单元的安装位预留了检修操作空间，传动系统的布局沿车体中轴线对称分布，不过原结构未设置离合器同步机构，锁止机构的匹配存在优化空间，实际制作改装时需要调整锁止结构的啮合角度，避免行驶过程中产生结构异响。如果采用铝合金材料进行实体打印制作，需要对外壳部分的壁厚进行针对性调整，原设计的外壳壁厚适配树脂打印的强度需求，换用金属材料时可适当减薄壁厚控制整体重量，同时要预留动力单元的散热风道空间，主驱动电机的选型需要匹配转速参数，最高转速不超过250转/分，200转/分的输出转速可以兼顾行驶速度与扭矩输出，匹配整车20吨级的全重负载需求。车载辅助武器的安装位设置在炮塔顶部，预留了高低俯仰与水平旋转的活动间隙，可实现多角度的火力覆盖，

　　车体前部的航向机枪安装位也预留了操作空间，与驾驶室的布局互不干涉。整车的外形尺寸严格按照实车比例缩放，各部件的安装接口都做了对位标记，组装时可按照结构层级依次完成行走机构、车体壳体、动力传动组件、炮塔战斗部、车载附件的装配，不需要额外进行结构修配就能完成整体拼接，对于装甲装备爱好者、模型开发从业者、装备原理教学人员来说，该结构可以直观展示重型履带装甲车辆的内部构造，帮助理解各系统的配合逻辑，也可作为同类型履带装备结构设计的参考蓝本，优化后续同类产品的布局合理性。
