龙门式数控3D打印加工一体机结构设计

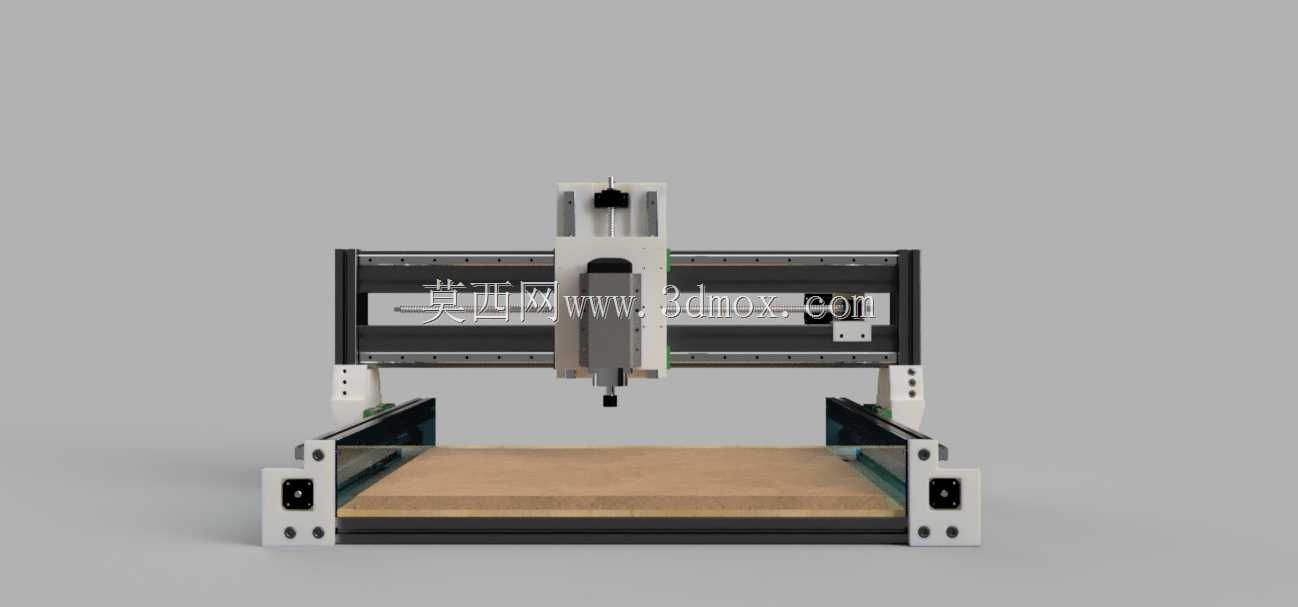

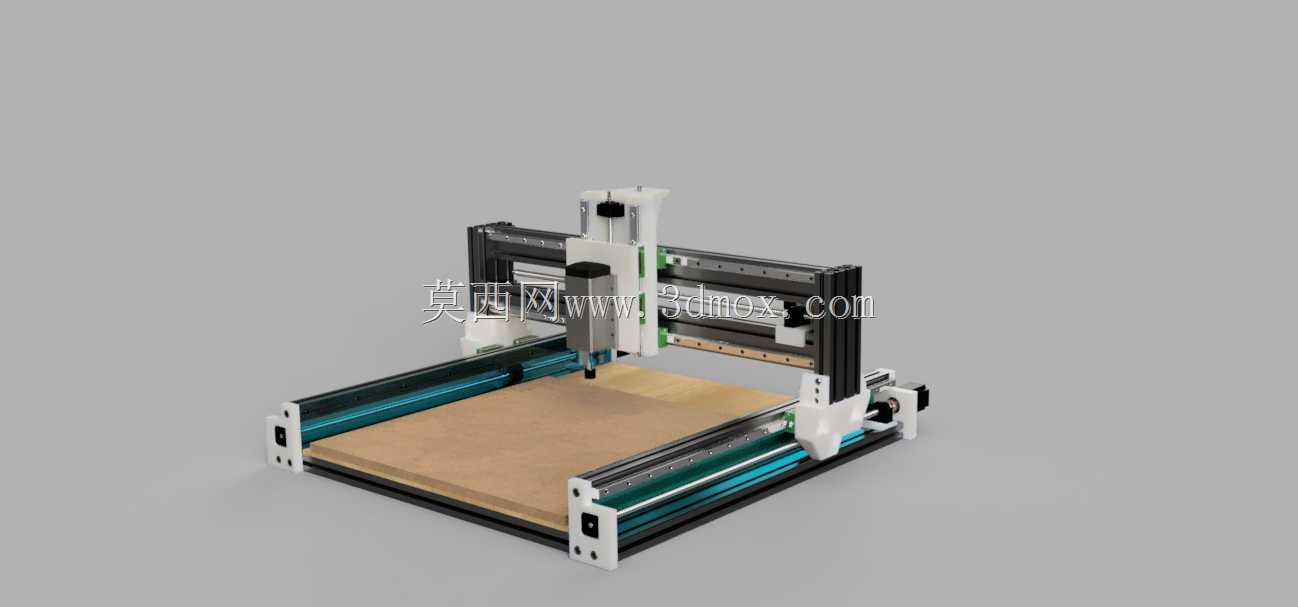

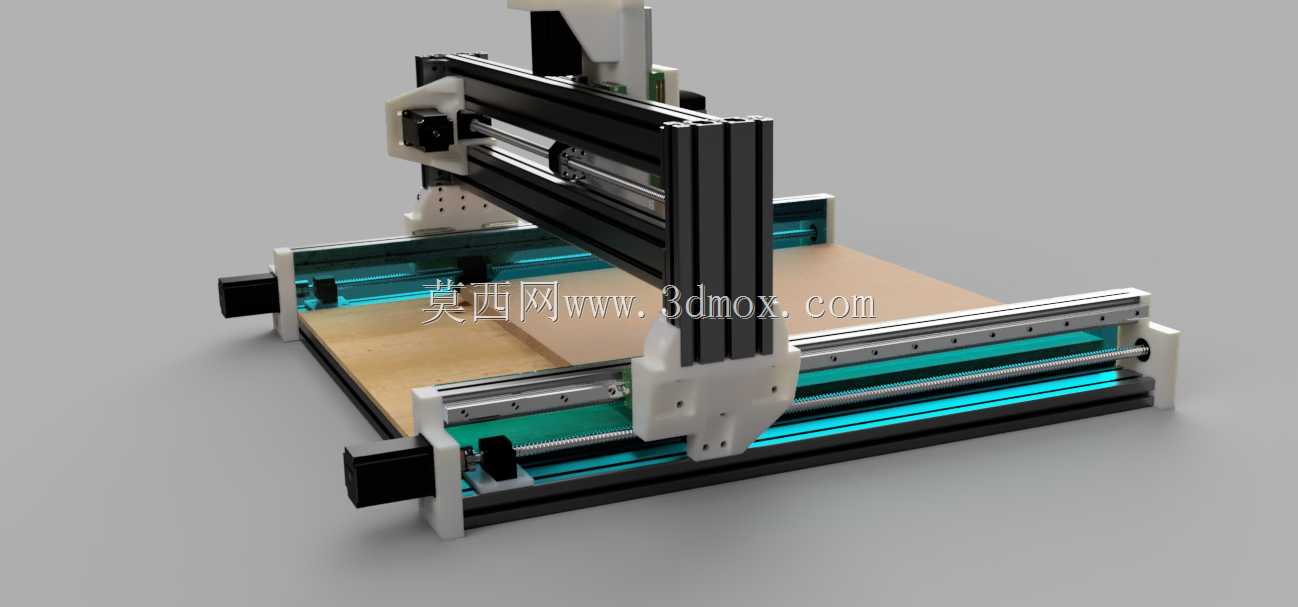

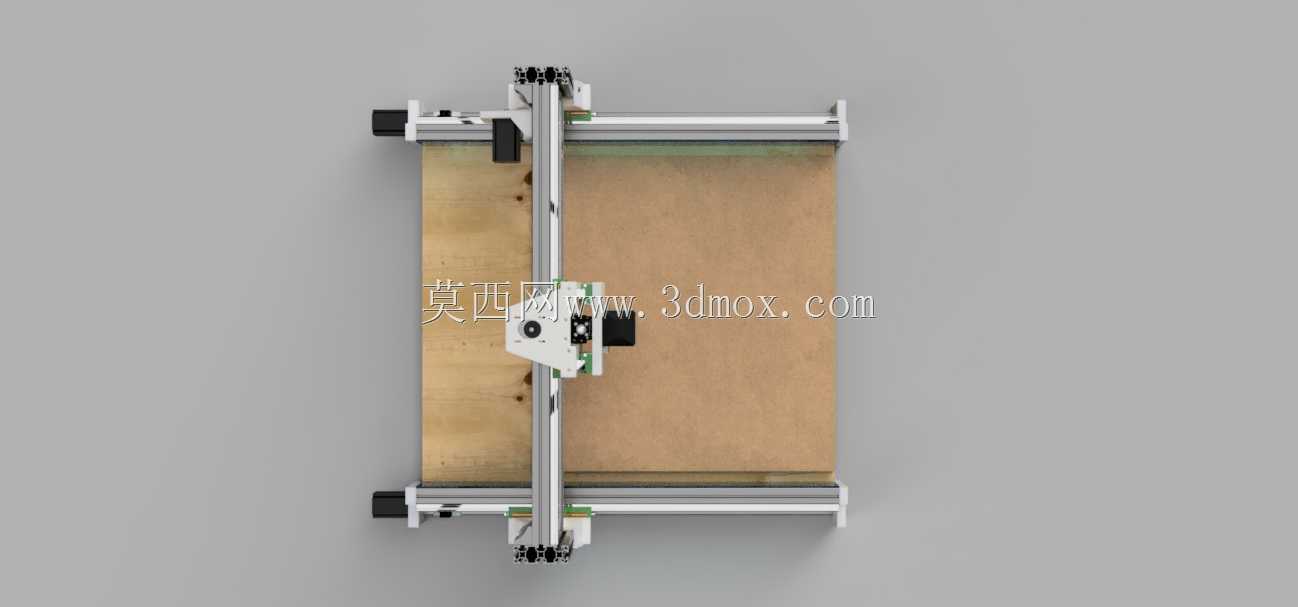

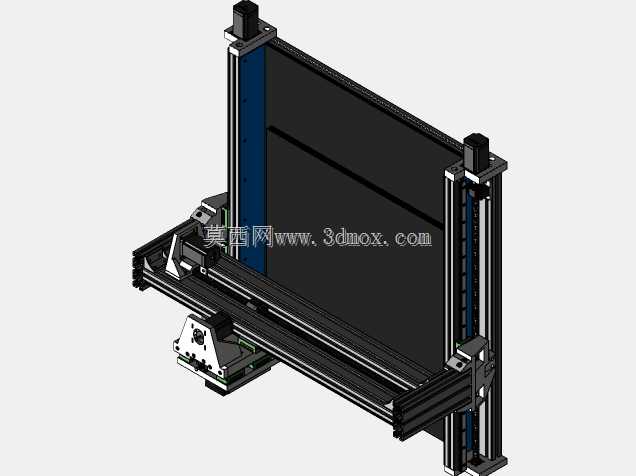

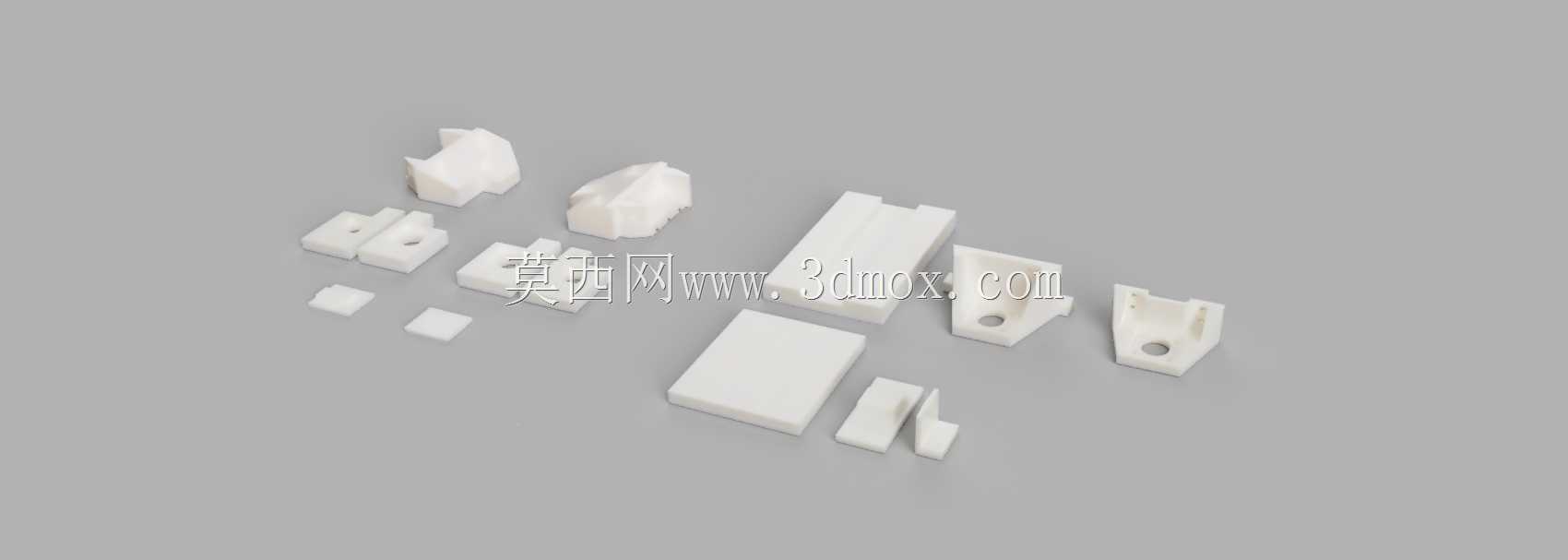

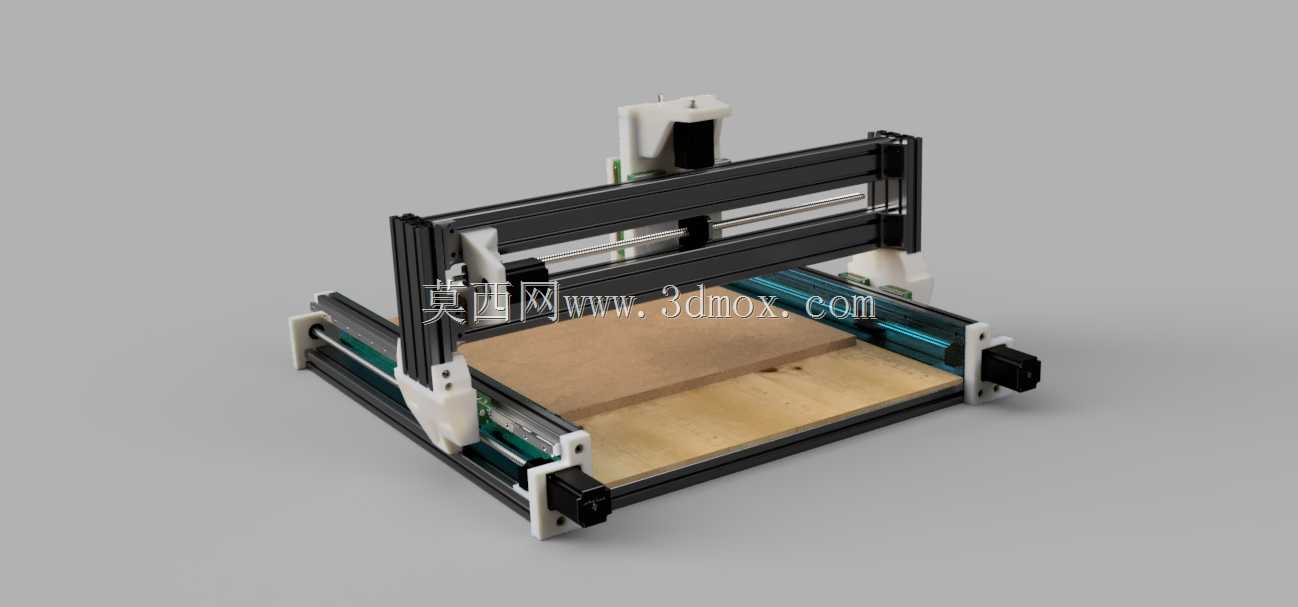

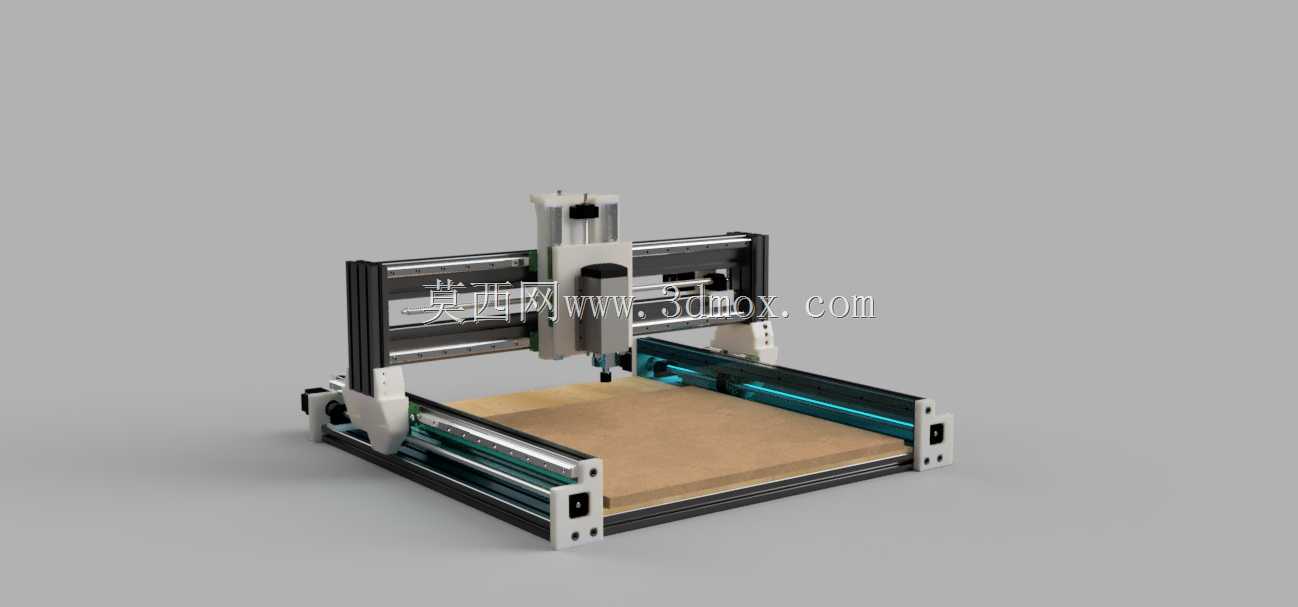

这款设备是面向小批量定制加工场景打造的复合型数控加工装备，可同时满足熔融沉积3D打印与轻载数控铣削的加工需求，适配创客空间、小型加工工坊、职业院校实训车间等场景，既可以完成PLA、ABS等常见耗材的三维实体打印，也能对软金属、亚克力、密度板等材料进行平面铣削、轮廓切割加工，解决了单一功能设备占用场地大、多工序切换需重复装夹的痛点。设备整体采用龙门式动梁结构，主体框架以工业铝型材拼接搭建，兼顾结构刚性与组装调试的便捷性，用户可根据实际加工需求对工作区幅面进行伸缩调整，标准状态下工作区尺寸为760mm*730mm，可覆盖绝大多数民用加工场景的工件尺寸需求。传动系统采用高精度滚珠丝杠搭配线性导轨的组合，X轴配置两根1000mm长度的传动丝杠，配套360mm长度、20mm宽度的双导轨滑块组件，Y轴配置两根1000mm传动丝杠搭配1000mm行程导轨，Z轴配置350mm行程的传动组件，全轴搭载24V 3.5N·m规格的步进电机，配合2.2kW方形风冷主轴带法兰安装结构，可保证高速运动下的传动精度与重复定位精度，机架部分采用4080与4040规格铝型材搭配组装，床身结构稳固，可承受加工过程中的切削振动，避免加工振纹影响工件精度。设计过程中重点优化了X轴与Z轴的皮带轮传动机构，完成了X轴打印部件与BK底座的碰撞干涉校验，Z轴拖板经过结构强化，可承载3D打印挤出组件与轻载铣削主轴的重量，同时预留了脚轮安装孔位，方便用户根据使用场景调整设备的移动性，所有安装孔位的特征尺寸均经过公差匹配校验，配套的螺母、螺栓、螺钉等标准件安装位完全符合通用五金件的装配规范，设备底座预留了废屑收集与线路排布空间，后续可拓展安装废纸板防护结构，对加工区域进行半封闭遮挡，避免加工过程中废屑飞溅，同时预留了电气元件的安装仓位，可方便用户完成主控板、驱动模块、电源组件的布线与安装，整机结构模块化程度高，用户可根据自身需求对加工幅面、主轴功率、传动组件进行升级替换，具备极强的改装拓展潜力。
