Nema24双极步进电机结构三维建模

　　在自动化传动选型与结构设计工作中，步进电机是点位控制场景下应用极广的执行部件，这款Nema24规格的双极步进电机，常出现在中低负载、定位精度要求适中的设备传动链路里，比如小型输送线的辊筒驱动、非标检测设备的滑台进给、桌面级加工设备的轴系传动、3D打印设备的运动轴驱动、包装机械的送料机构动力输出等场景，这类应用不需要伺服系统的超高响应与闭环精度，但对成本控制、安装适配性、低速扭矩输出有明确要求，双极绕组的设计刚好匹配这类场景的驱动需求，相比单极绕组的同规格电机，它的低速扭矩输出更平稳，绕组利用率更高，配合对应的细分驱动器可以实现更低的运行振动，减少传动链路的共振问题。

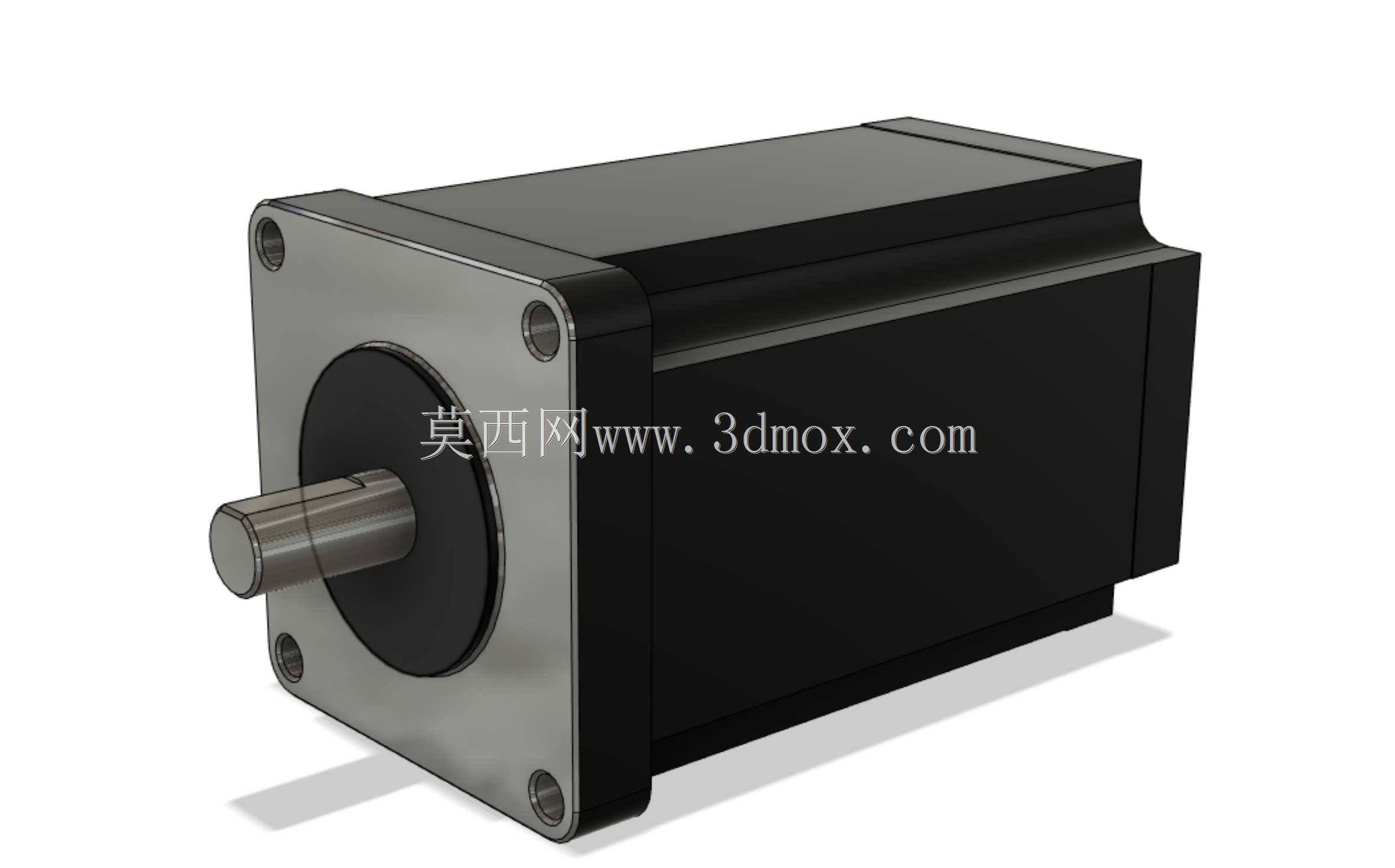

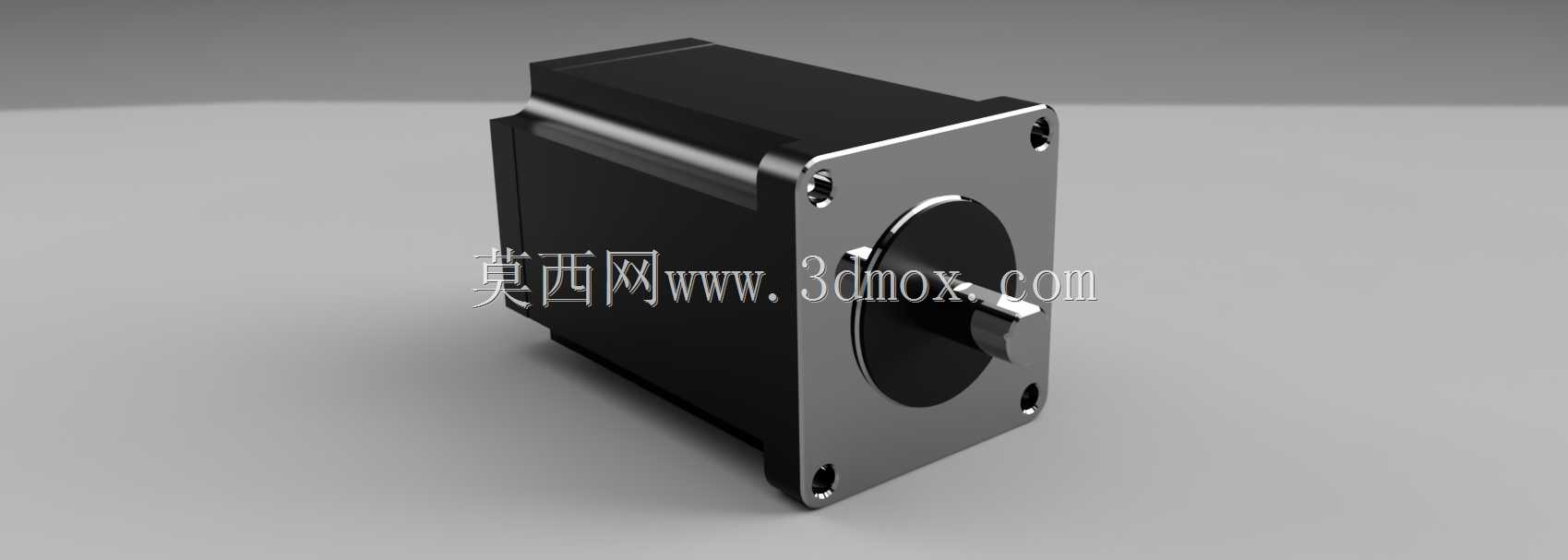

　　从实际安装适配的角度看，这款电机的安装法兰遵循Nema24标准的安装尺寸规范，法兰端的安装孔位采用对角布置的通孔设计，安装时可以从电机尾部穿入紧固件固定到设备安装板上，也可以根据安装空间情况从安装板侧反向锁付，适配不同的设备安装空间约束。输出轴采用8mm直径的单扁位设计，这种轴端结构不需要额外的键连接，依靠锁紧螺丝顶紧扁位就可以传递额定扭矩，既简化了配套同步轮、联轴器的加工要求，也能避免键连接带来的回程间隙，在小负载点位传动场景下完全满足传动需求，轴伸长度经过匹配设计，既不会因为轴伸过长导致悬臂负载过大影响轴承寿命，也不会因为轴伸过短导致配套传动件安装空间不足。

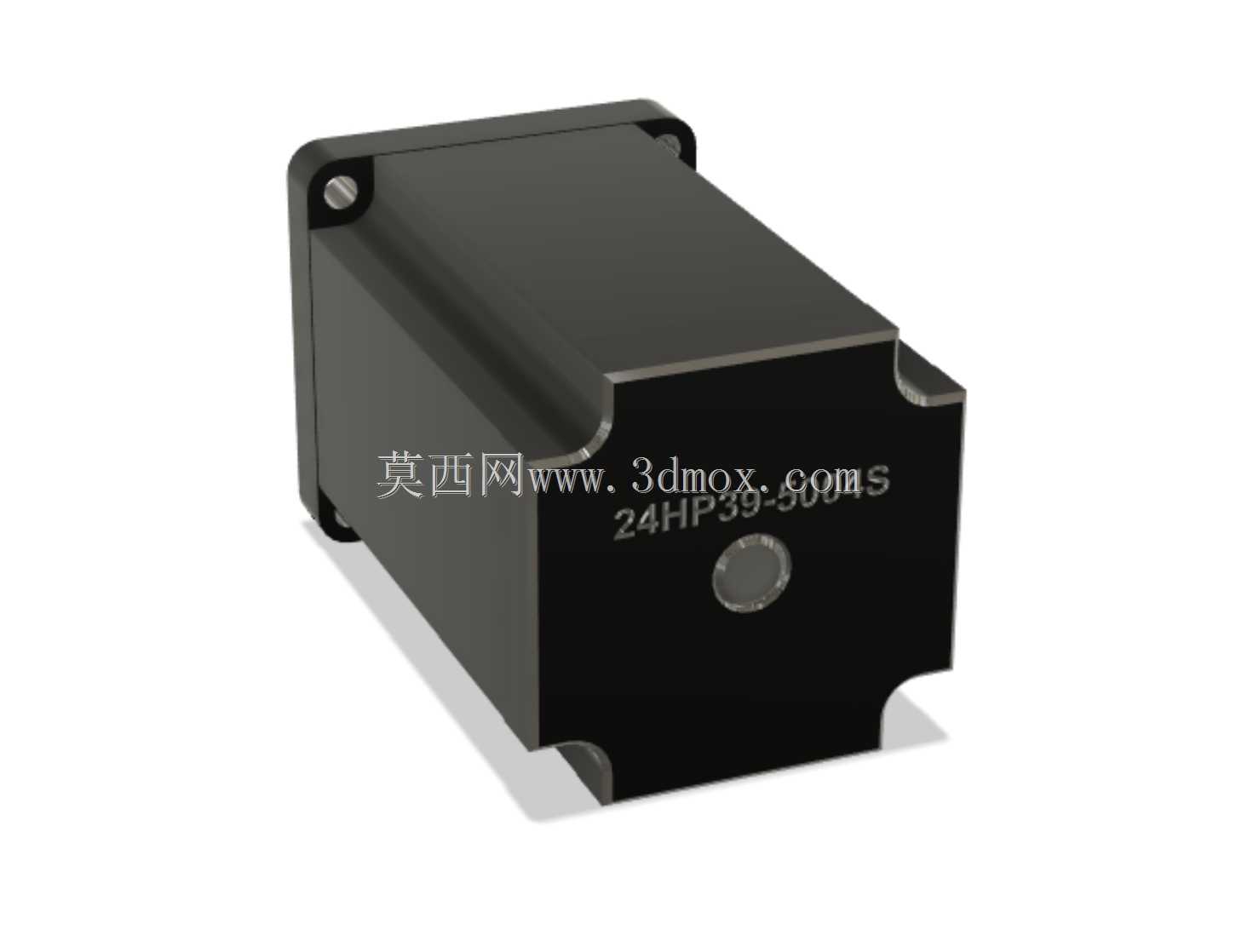

　　电机本体的外形尺寸为60x60x97mm，方形的机身截面在布局设计时更容易做安装空间的预留，不需要考虑圆形机身的周向定位问题，机身侧面没有突出的接线盒结构，出线直接从电机尾部引出，4线的接线方式对应双极绕组的A+、A-、B+、B-四个接线端，接线时不需要额外区分中心抽头，适配市面上绝大多数通用两相步进驱动器，降低了选型配套的复杂度。机身外壳采用拉伸铝型材工艺，表面做黑色氧化处理，既可以提升外壳的散热能力，也能在工业车间环境下起到一定的防锈耐脏作用，端盖采用镀锌钢板冲压成型，轴承室的加工精度经过管控，保证前后轴承的同轴度，减少电机高速运行时的径向跳动。

　　做三维建模的时候，首先要锁定安装法兰的基准面，把法兰端面作为整个模型的装配基准，所有的尺寸链都从这个基准面出发向后推算，先绘制法兰端的安装孔位、止口尺寸、输出轴的位置与扁位结构，再向后拉伸生成机身主体，建模过程中要注意安装孔的沉头深度、端盖的凸台高度这些细节，这些尺寸直接影响后续装配时的干涉检查，比如如果安装孔的沉头深度做浅了，实际安装时螺丝头会突出法兰端面，导致电机和安装板之间无法贴合，出现传动偏心的问题；如果止口尺寸做的公差不对，电机定位就会出现偏差，导致输出轴和负载的同轴度超差，运行时出现异响甚至损坏轴承。

　　绕组部分的建模不需要完全还原内部的漆包线排布，只需要按照实际的机身内部空间预留出绕组的占位结构即可，重点要还原的是外部的安装接口、外形边界、出线位置这些和设备设计直接相关的结构，因为在做整机设备设计时，导入这个电机模型主要是用来做干涉检查、安装空间预留、传动链路的同轴度对齐，内部的电磁结构对于机械设计人员来说没有实际的装配参考价值。尾部的出线位置要明确标注出线方向和线缆的最小弯曲半径，避免在布局时把其他结构件布置在线缆的走线路径上，导致装配时线缆被挤压破损。

　　从实际使用的特性来看，这款电机的保持扭矩为3.5Nm，在转速低于300rpm的区间内扭矩输出比较平稳，适合中低速的点位传动场景，选型时要注意负载的惯量匹配，一般负载惯量不要超过电机转子惯量的10倍，否则会出现启停时丢步的问题，如果需要带动更大惯量的负载，就需要搭配减速箱使用，这时候在建模时还要预留减速箱的安装接口尺寸。另外电机的安装面平面度有一定要求，设备上对应的安装板平面度要控制在0.1mm以内，否则安装时电机会出现强制变形，导致前后轴承不同心，运行噪音变大，寿命缩短。

　　在做结构布局时，还要考虑电机的散热空间，虽然步进电机的发热相比伺服电机要大一些，但只要在机身周围预留10mm以上的空气流通空间，就可以满足自然散热的需求，不需要额外加装散热风扇，只有在长时间高转速运行的场景下，才需要考虑在机身侧面加装铝制散热片提升散热能力。另外电机的引出线要预留足够的弯曲长度，避免设备运动时线缆被拉扯，一般在出线端预留50mm以上的自由长度再做固定，就可以避免线缆根部受力断裂的问题。
