可扩展龙门式数控CNC雕刻加工设备结构

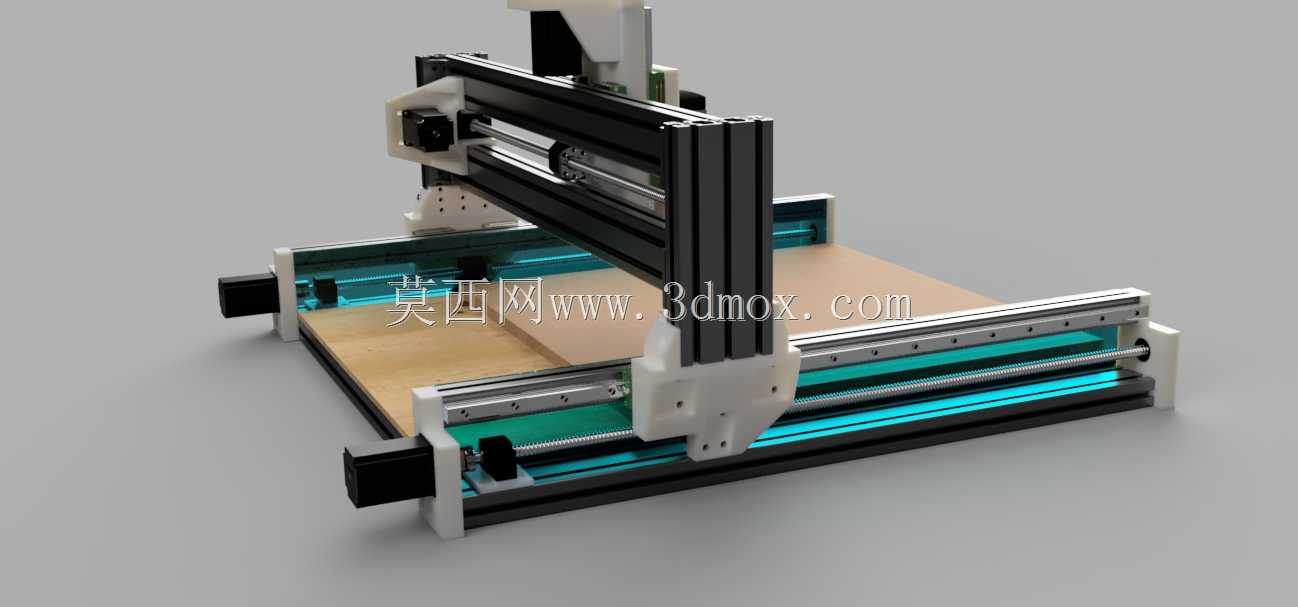

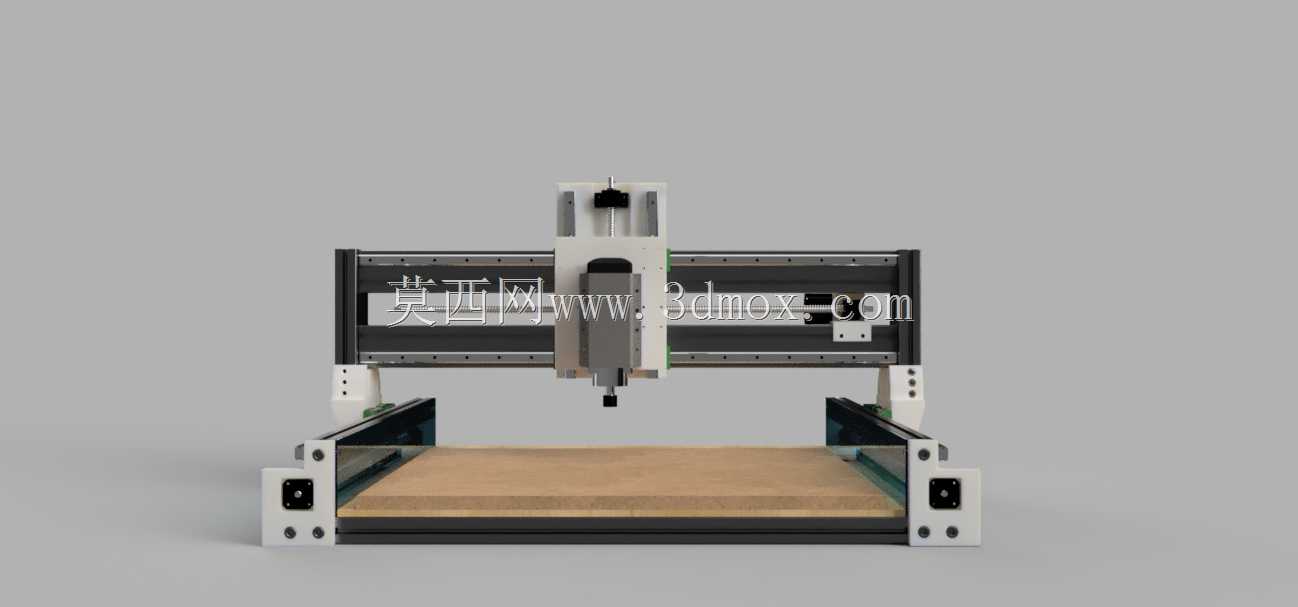

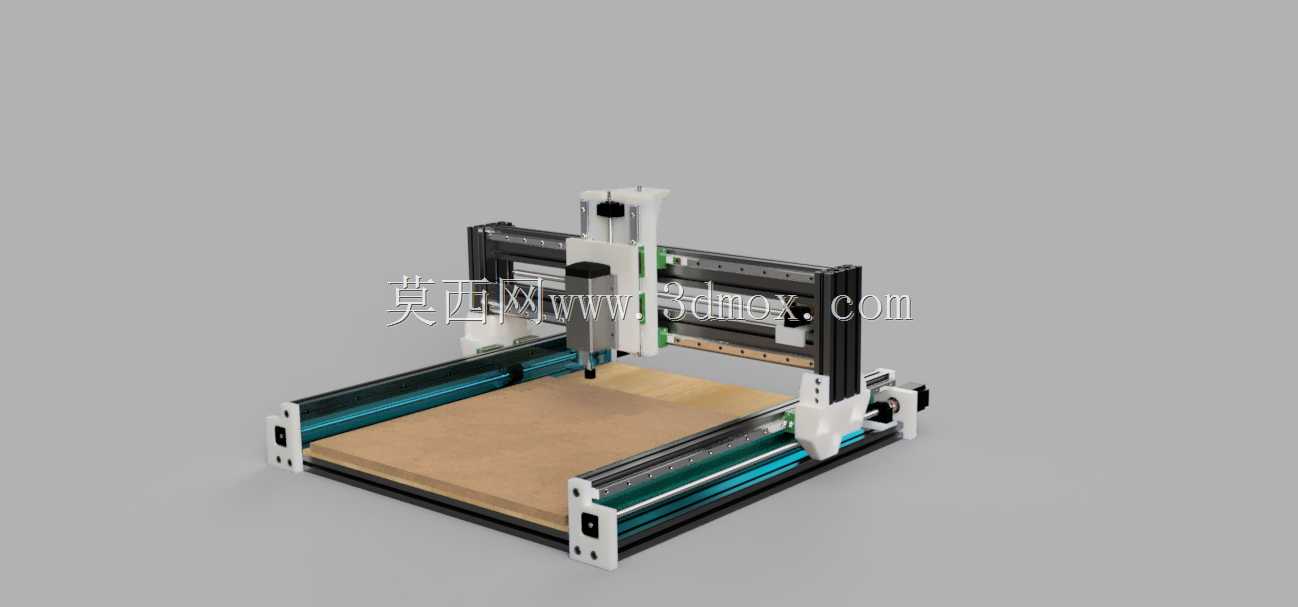

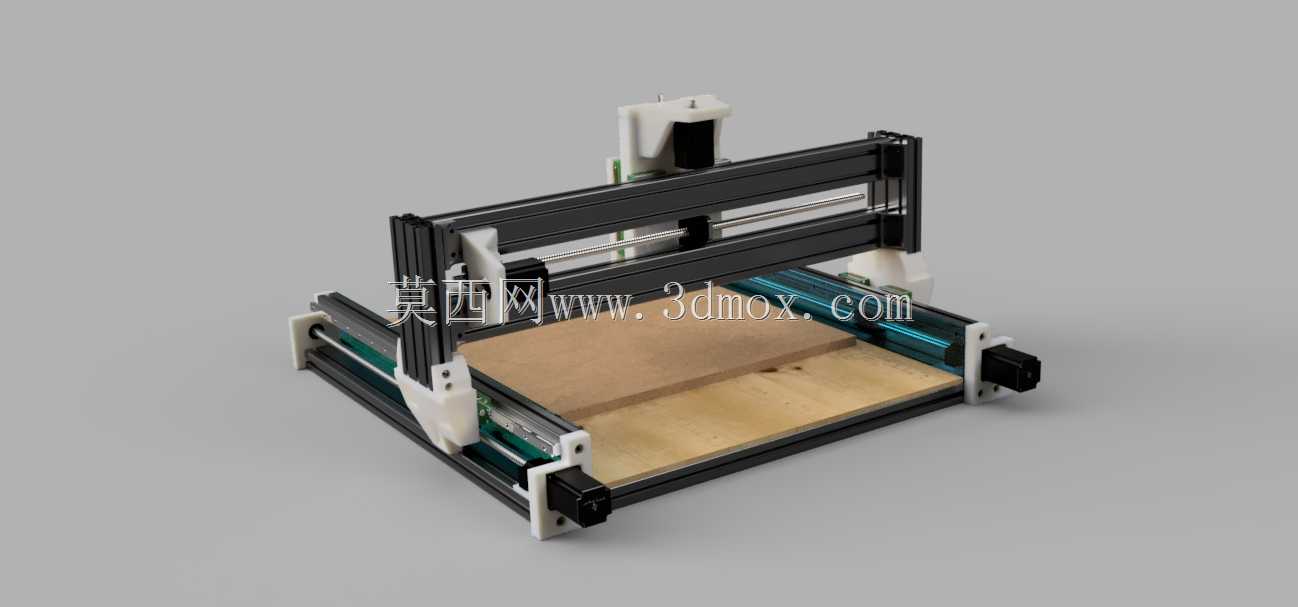

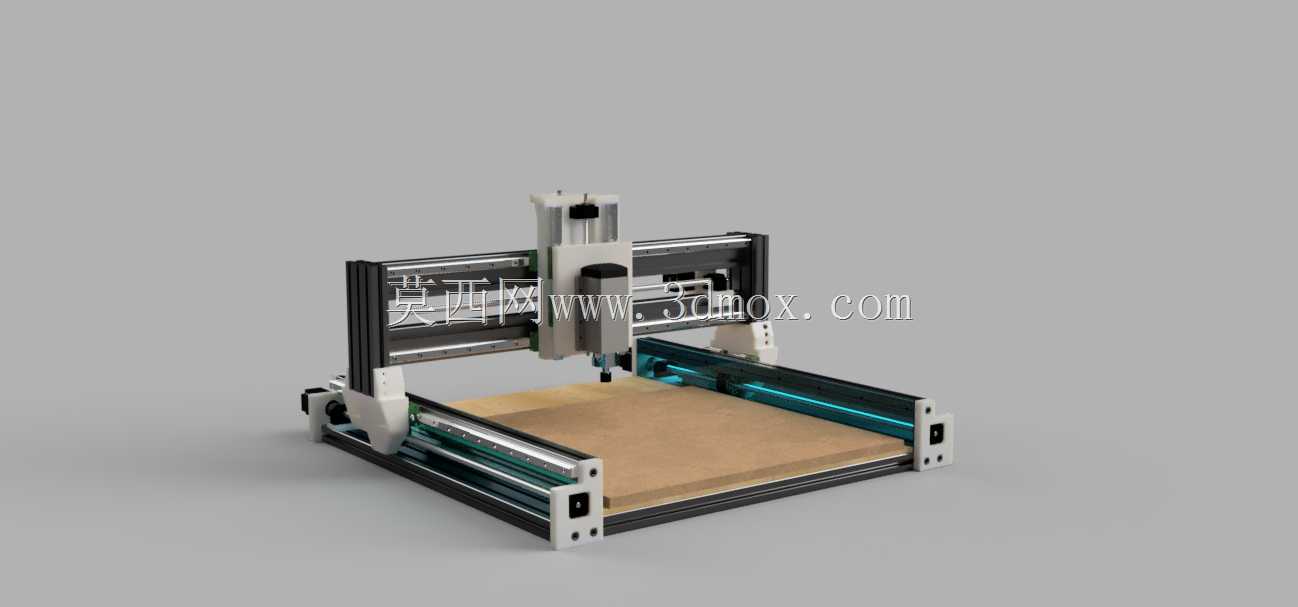

　　这套龙门式数控加工结构的设计，最初瞄准的是个人工作室、小型加工坊的柔性加工需求，这类场景往往不需要大型工业机床的重载加工能力，但对设备的占地尺寸、加工行程灵活性、改造成本有较高要求，既需要完成塑料、软铝、木材、亚克力等常见非金属与轻金属的铣削、雕刻、钻孔作业，又要能根据加工件的尺寸灵活调整工作范围，避免固定行程设备要么行程不够加工大尺寸工件、要么行程过大浪费占地空间的问题。从结构布局来看，设备采用经典的动龙门式设计，工作台固定不动，龙门架沿Y轴方向移动，这种布局相比移动工作台的结构，能大幅降低运动部件的重量负载，尤其是加工大尺寸板材时，不需要带动沉重的工件往复运动，对传动系统的负载要求更低，运动响应速度也更快。

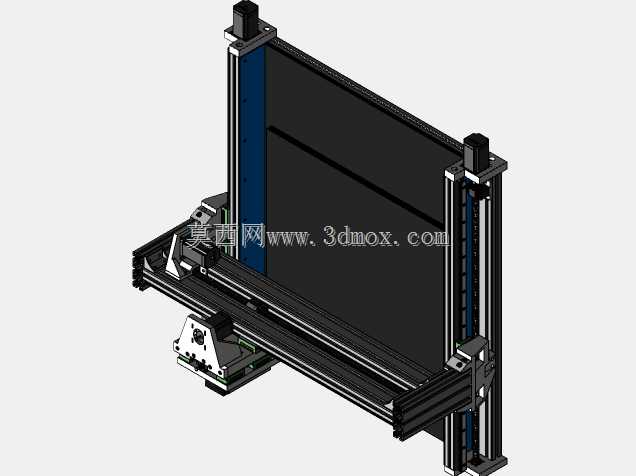

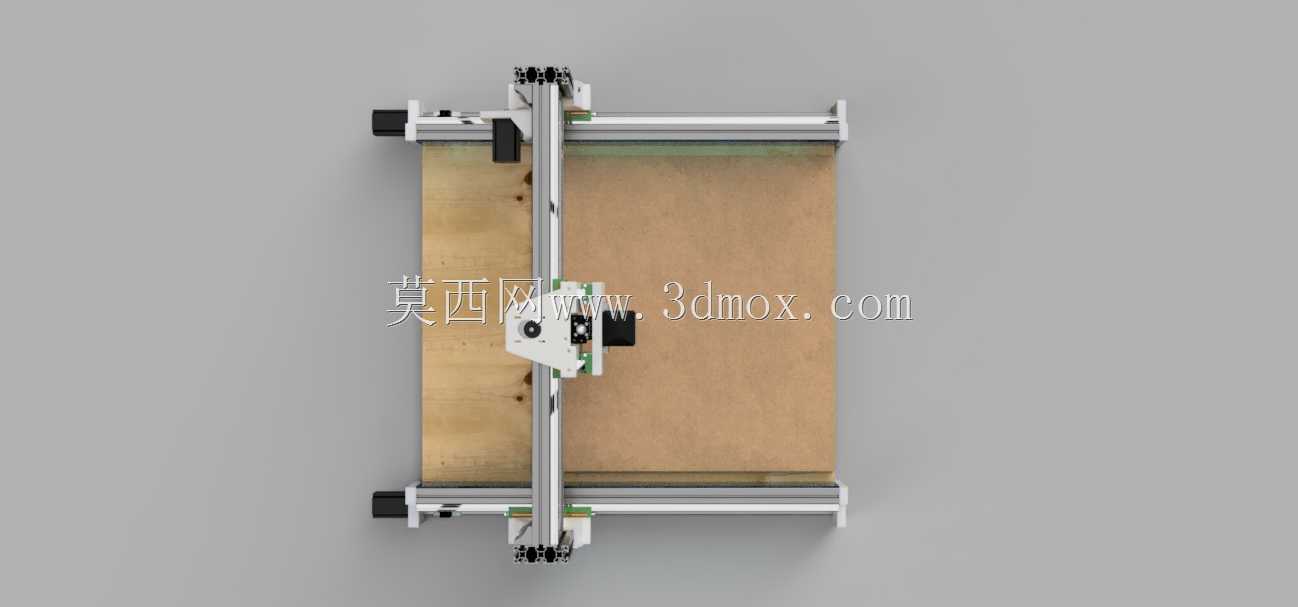

　　核心传动部件选用SFU1610型滚珠丝杠，配合20mm规格的线性导轨做双块支撑，这种选型搭配兼顾了传动精度与负载能力，10mm的导程既能保证足够的进给速度，也能在轻载加工场景下保证足够的进给分辨率，双滑块的导轨安装方式能抵消部分侧向切削力带来的倾覆力矩，避免单滑块支撑时出现的导轨偏磨、加工振纹问题。初始设计的工作区域尺寸为760x730mm，这个尺寸刚好能覆盖常见的标准板材加工需求，比如常规尺寸的亚克力板、铝塑板、多层实木板都能直接装夹加工，不需要提前裁切分料；同时结构预留了扩展接口，用户可以根据自身需求更换更长的导轨与丝杠，将X、Y轴行程扩展至2100mm级别，满足大尺寸广告字、大幅面浮雕、大型工装治具底板的加工需求，Z轴方向初始行程设置为360mm，足够容纳常规厚度的工件装夹，配合不同长度的刀具加持，能完成不同深度的铣削加工需求。

　　驱动部分选用Nema24规格的3.5Nm步进电机，配合皮带惰轮减速机构实现X、Z轴的动力传输，这种设计相比电机直连丝杠的结构，能通过减速比放大输出扭矩，避免Z轴垂直安装时出现的下坠问题，也能降低电机高速运转时的共振区间，提升低速进给时的平稳性；主轴选用2.2kW方形风冷主轴，带法兰安装结构，这种主轴不需要外接水冷系统，安装布线更简单，日常维护成本更低，2.2kW的功率足够应对软铝铣削、木材开粗、塑料雕刻等常见加工场景，风冷结构也避免了冬季低温环境下水冷管路冻裂的问题。框架部分采用标准工业铝型材搭建，分别选用4080规格1000mm长度型材做主体支撑、4080规格820mm长度型材做床身横梁、2040规格275mm长度型材做Z轴滑台安装基准，铝型材框架的优势在于加工装配难度低，不需要焊接、大型机床铣削等复杂工艺，用户自行组装时只需要依靠标准角码、螺栓就能完成框架拼接，后期调整、改装的灵活度极高，不需要对框架做破坏性改动就能调整部件位置。

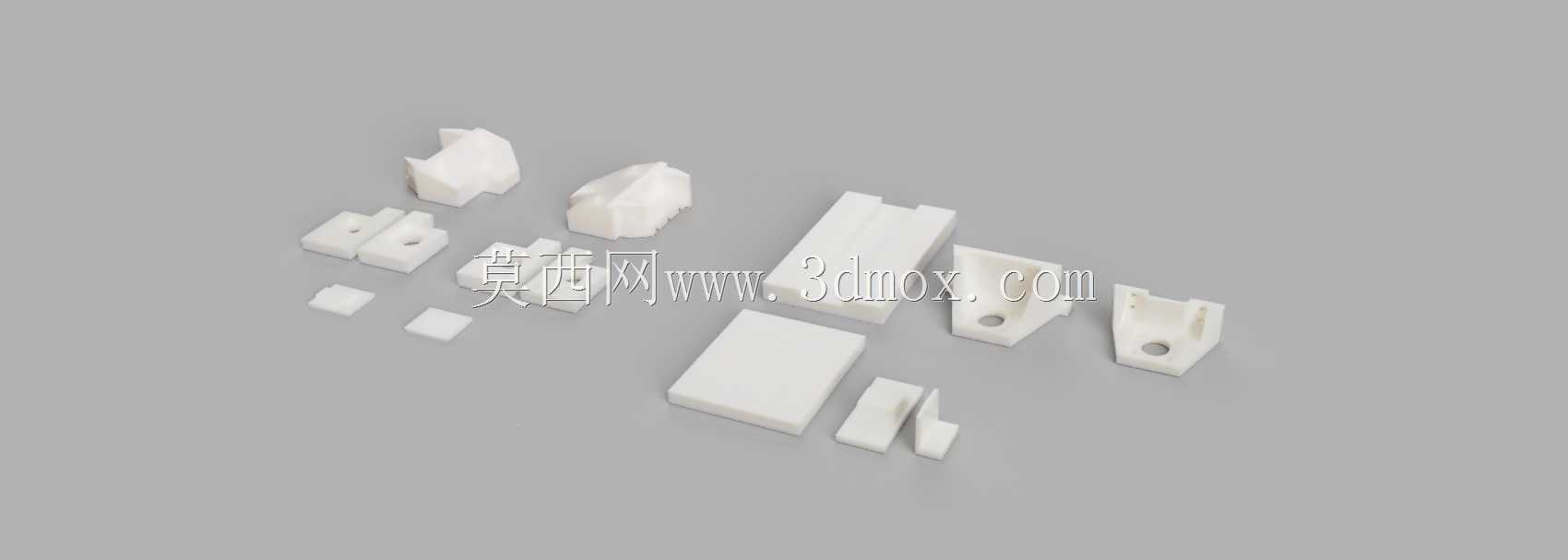

　　设计过程中也针对实际装配的常见问题做了对应优化：比如X轴的3D打印部件安装位置做了间隙调整，避免与BK丝杠支撑座出现运动干涉；Z轴的安装板做了受力优化，因为Z轴滑台部分采用3D打印塑料件制作，需要验证板件结构在主轴重量、切削反力作用下的形变情况，确保加工时不会因为板件形变导致刀具偏摆；底部预留了支脚安装位置，可以通过调整支脚高度调平设备，抵消地面不平整带来的框架扭曲问题；所有安装孔位都预留了足够的加工公差，避免因为铝型材拼接的累计误差导致部件无法装配；同时预留了螺母、螺栓、螺钉的安装沉孔，保证紧固件安装后不会突出安装面，避免运动过程中出现刮蹭；工作台部分预留了标准T型槽或者废料板安装位，用户可以根据自身加工需求选择密度板、电木板或者铝制T型槽工作台，方便工件装夹固定；电气部分预留了安装空间，可以将驱动器、电源、控制板集中安装在设备侧方或者底部，减少布线长度，降低电磁干扰对控制信号的影响。从实际使用场景来看，这套结构既可以作为个人爱好者DIY数控设备的参考方案，也可以作为小型加工坊定制专用加工设备的基础框架，只需要更换对应功率的主轴、调整传动参数，就能适配不同的加工需求，比如更换大功率主轴可以提升硬铝、黄铜等金属的加工能力，更换激光头就能改造成大幅面激光雕刻切割机，更换笔头就能实现大幅面绘图、写字功能，结构的扩展冗余度足够覆盖多数轻型数控加工场景的需求。
