小型五轴加工用凸轮式第五轴转台结构

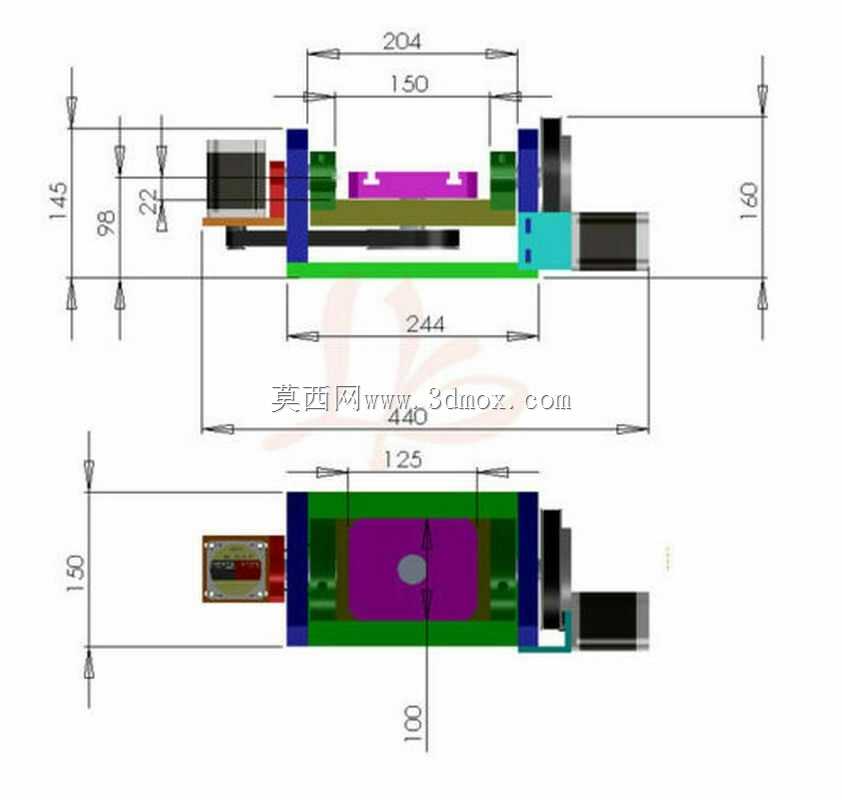

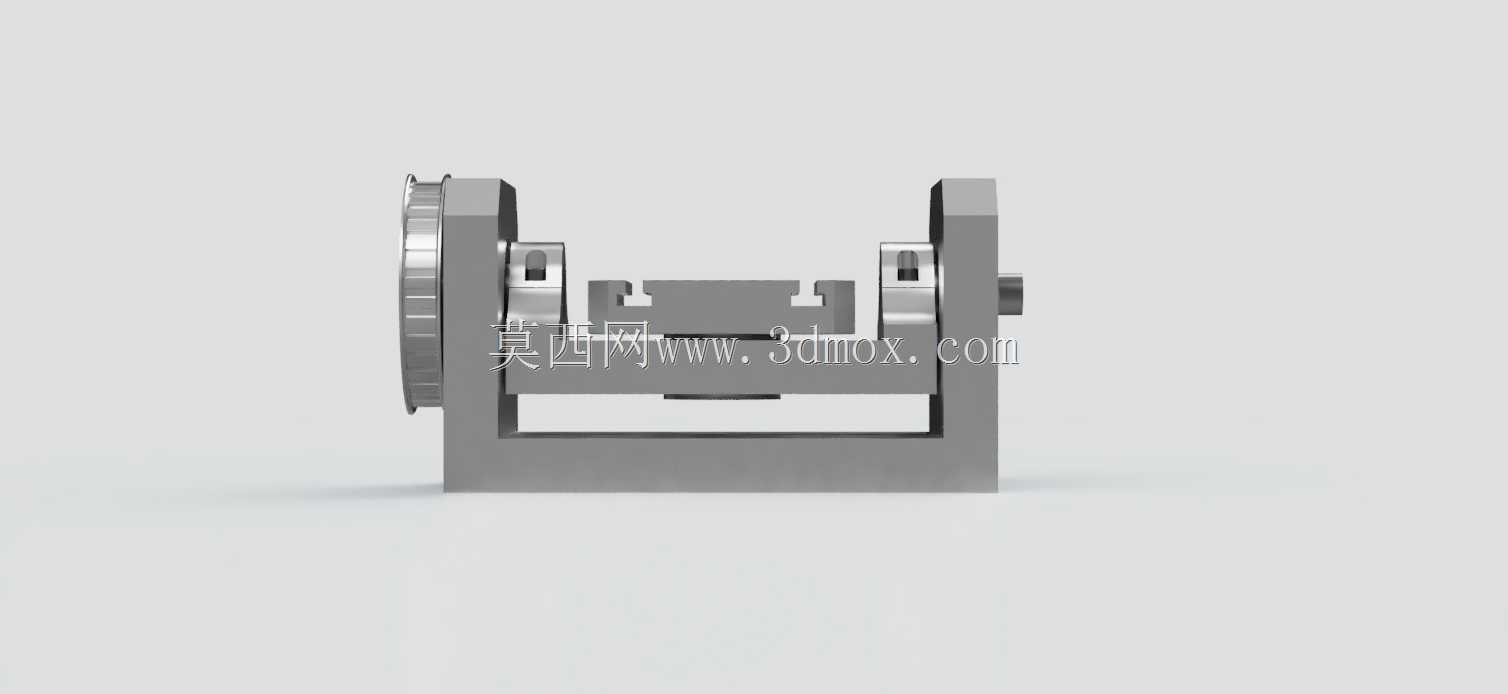

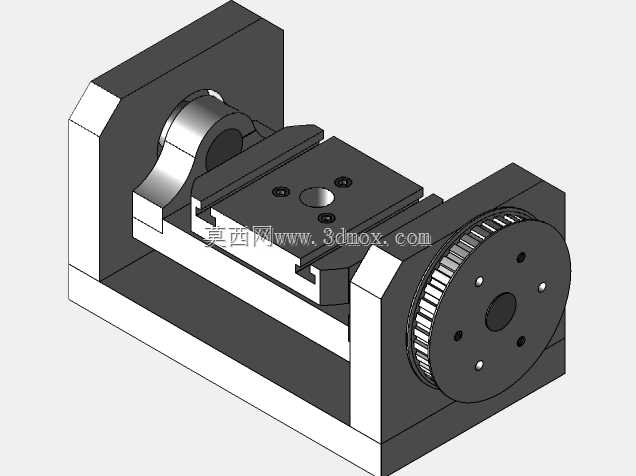

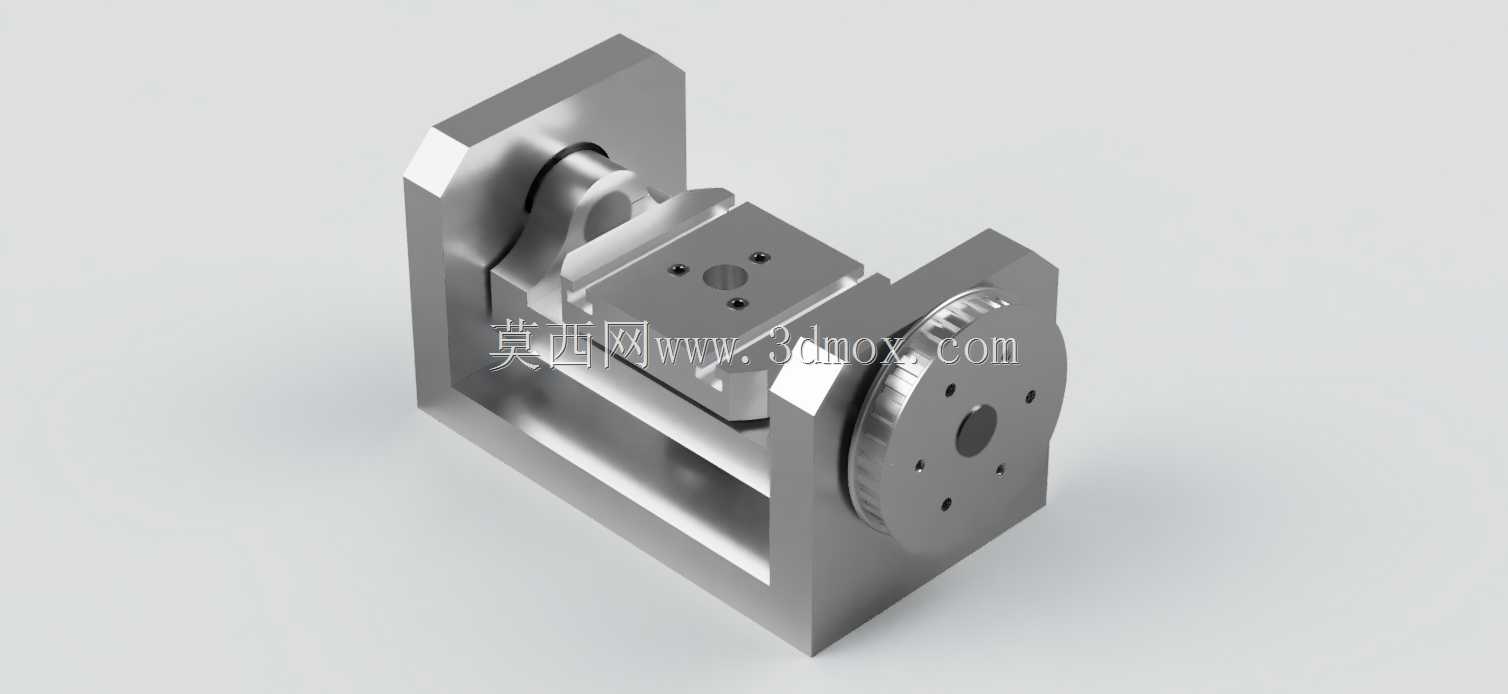

这款第五轴转台主要面向小型精密零件的多轴铣削加工场景，适配桌面级及中小型立式加工中心使用，能够在原有三轴机床的基础上拓展两个回转自由度，让工件一次装夹即可完成多面体、复杂曲面的连续加工，有效减少多次装夹带来的定位误差，缩短工序流转的辅助时间，尤其适合小型精密五金零件、医疗器械零部件、小型精密结构件的小批量多品种加工场景。在实际生产中，这类转台常搭配小型凸轮传动结构使用，相比传统蜗轮蜗杆结构的转台，具备反向间隙小、传动响应快、长期使用磨损量低的优势，能够在高速进给的加工工况下保持稳定的分度精度，满足精密铣削、钻孔、攻丝等多工序的加工精度要求。转台的整体采用框架式对称结构设计，两侧支撑座采用一体式铸造加工后做时效处理，能够降低切削过程中的结构形变，中间的回转工作台设置有标准的T型槽与定位螺孔，可适配通用型工装夹具、精密虎钳或者定制化的工件装夹底座，方便不同规格工件的快速装夹定位。设计过程中重点考虑了安装适配性，整体安装底面做了精密磨削处理，设置有与常规机床工作台匹配的定位键槽与安装孔位，不需要对原有机床工作台做额外改造即可完成固定安装，转台的驱动侧预留了标准的电机安装接口，可适配不同功率的伺服驱动单元，方便用户根据自身加工需求选配对应的驱动系统。转台的回转部分采用交叉滚子轴承作为支撑，能够同时承受径向、轴向与倾覆方向的切削载荷，在进行大切削量的侧铣加工时也能保持足够的结构刚性，避免切削震颤影响工件表面加工质量。传动端的凸轮结构采用预压装配设计，出厂时即可调整到零背隙状态，长期使用后也可通过调整预压量补偿磨损带来的间隙，降低设备的维护成本。整体结构的外形尺寸紧凑，不会过多占用机床的有效加工行程，在小型加工中心上安装后仍能保留足够的刀具移动空间，适配大部分小型零件的加工行程需求，转台的走线位置做了隐藏式设计，避免加工过程中切屑、切削液对线缆造成损伤，提升设备在车间复杂加工环境下的运行可靠性。
