可移动钢轮曲臂攻丝作业设备

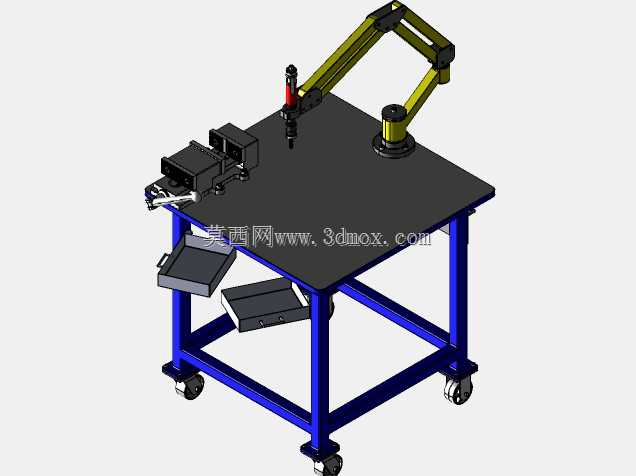

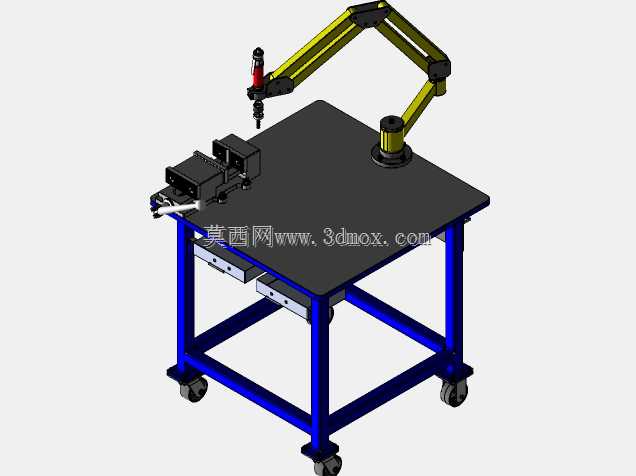

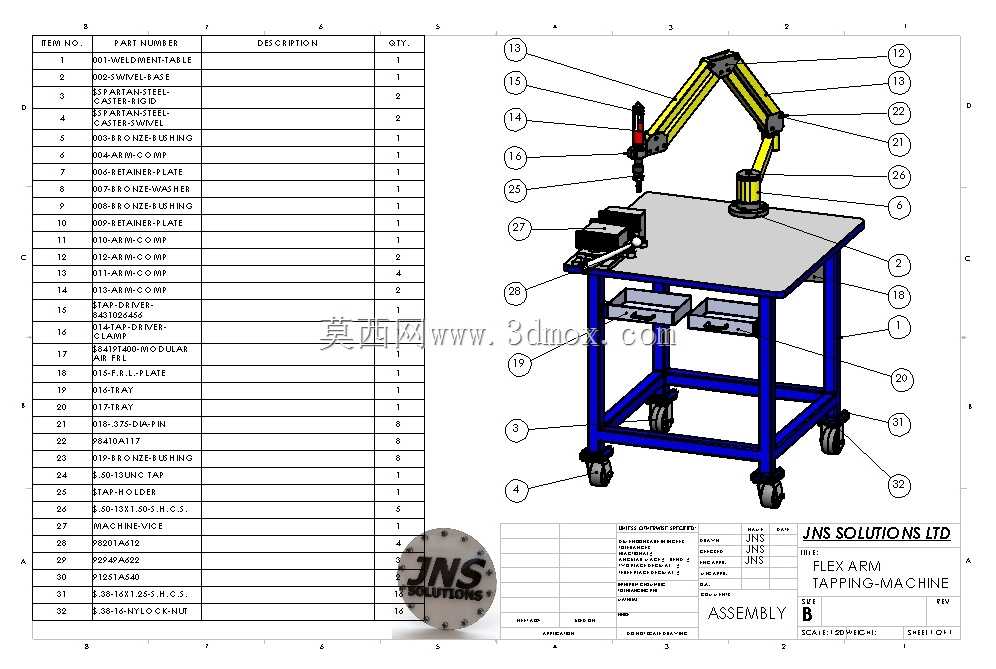

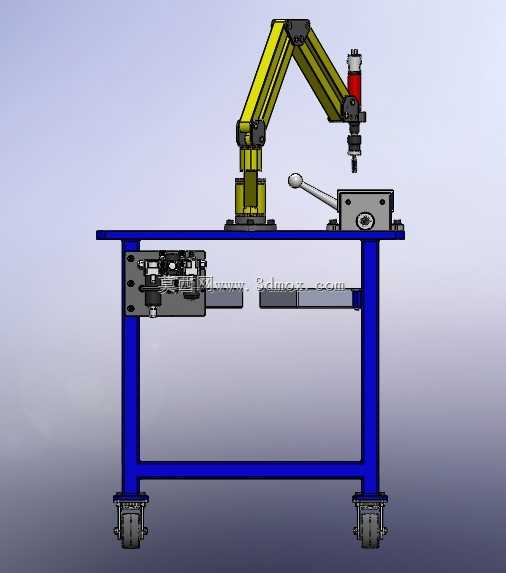

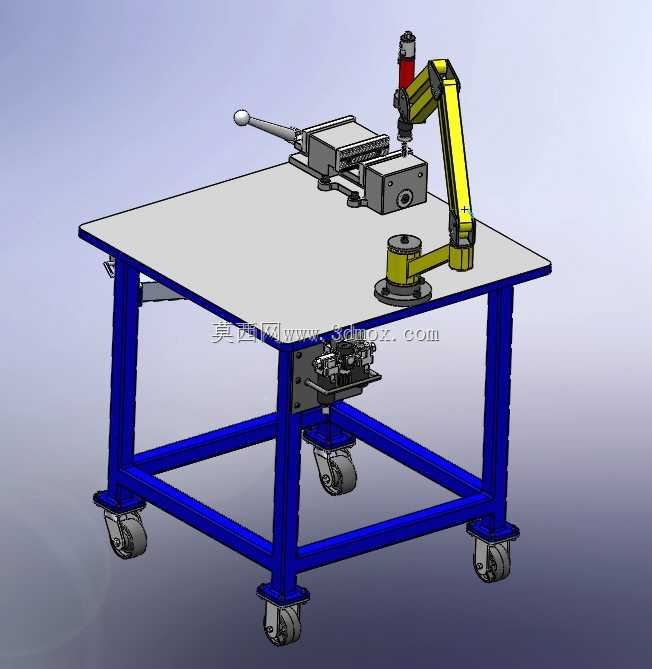

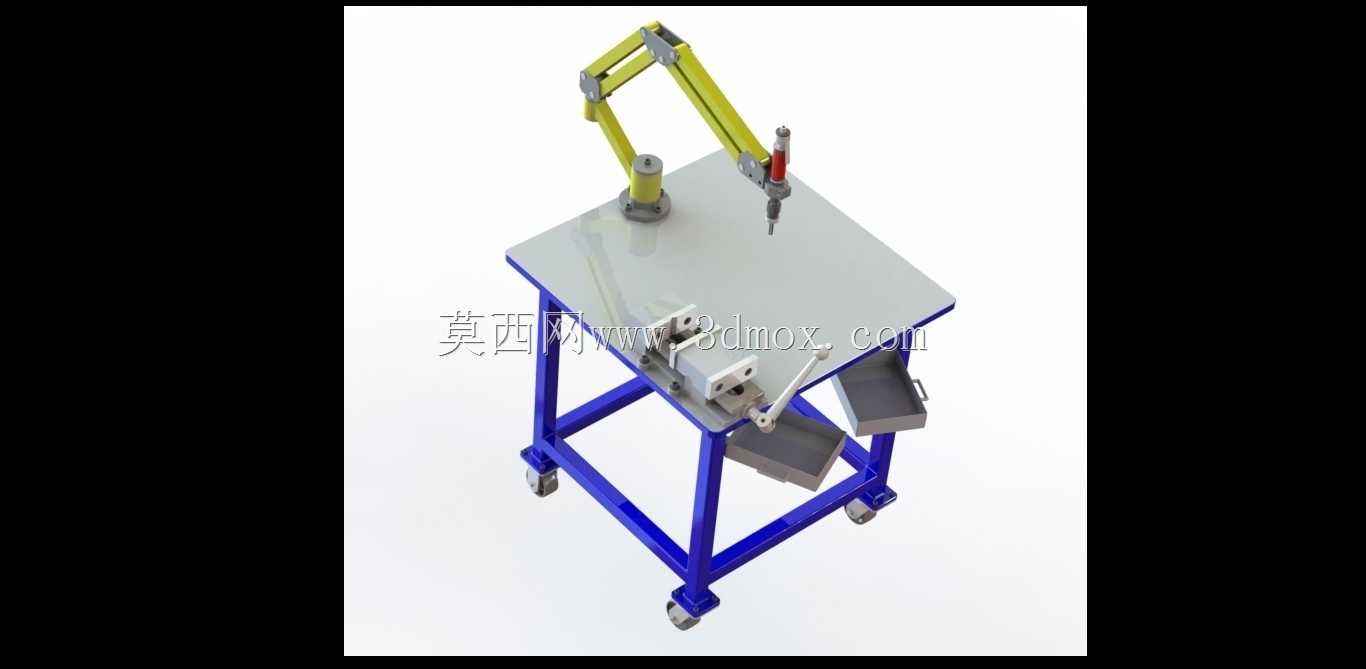

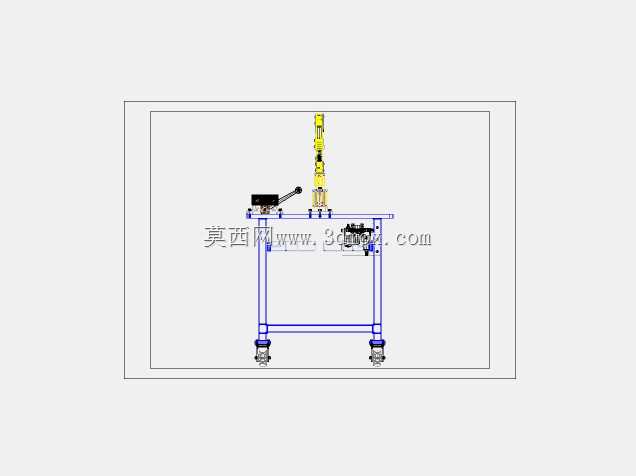

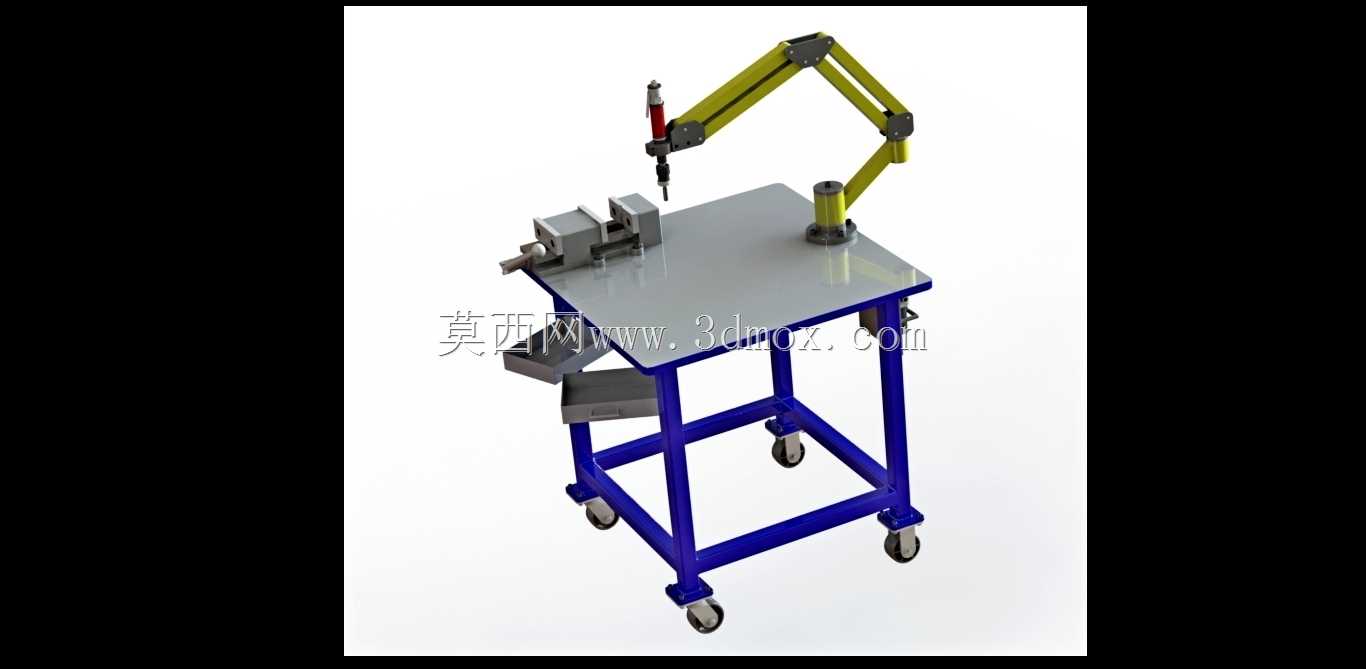

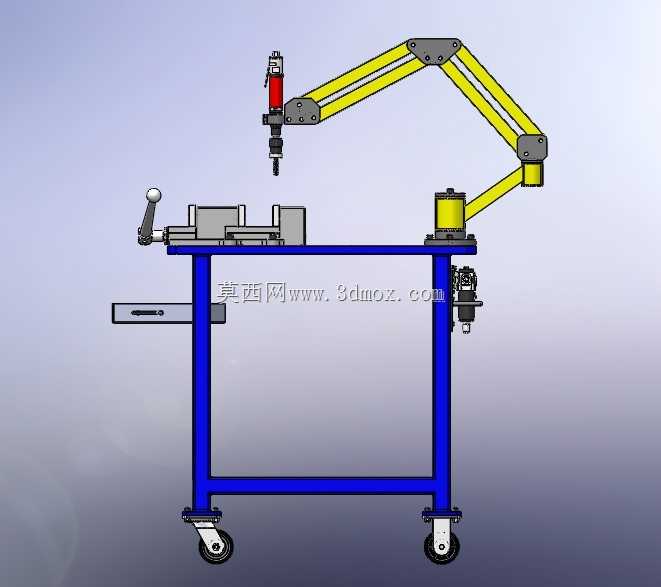

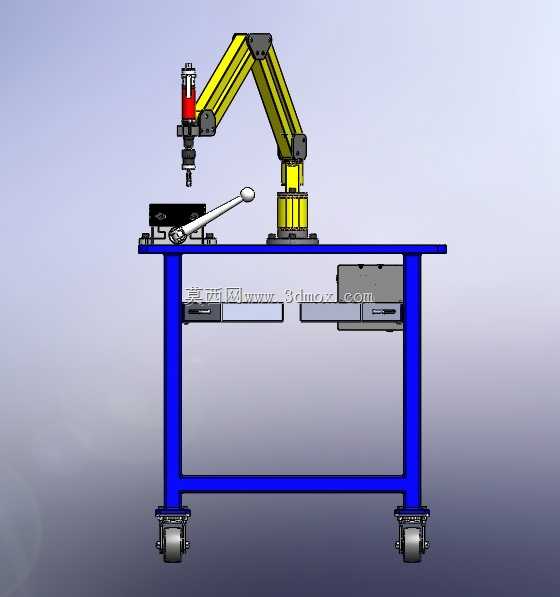

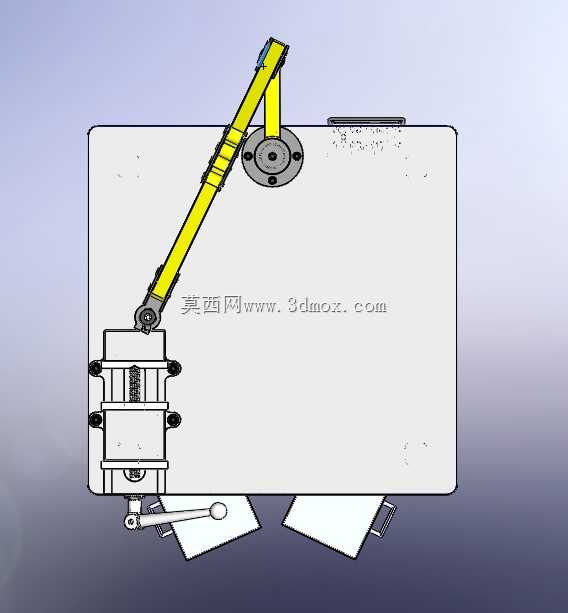

这款可移动曲臂攻丝作业设备，主要面向中小批量机械加工车间、五金制品加工工位、小型零部件组装产线的内螺纹加工场景，解决传统固定式攻丝设备作业范围受限、重型工件转运对位难度大的痛点，适配钢质轮类、小型五金结构件、异型金属零件的内螺纹攻制作业，可灵活穿梭于车间不同工位之间，减少工件反复吊装转运的时间损耗，提升零散攻丝作业的周转效率。设备整体采用带脚轮的框架式移动台架作为承载基础，台架底部配置四个带刹车功能的万向脚轮，作业时踩下刹车即可锁定设备位置，避免攻丝过程中设备移位影响加工精度，转移工位时解除刹车即可轻松推行，整体占地尺寸紧凑，可适配车间狭窄通道的通行需求，台架上层为平整的金属作业台面，台面左侧配置专用工件夹持工装，可快速装夹不同外形的待加工工件，保证攻丝过程中工件无偏移、无晃动。台架中部设置抽拉式工具储物格，可放置不同规格的丝锥、铰手、对位量具等作业工具，方便操作人员随用随取，减少工具找寻的无效时间。设备的核心攻丝执行端采用多关节曲臂结构，曲臂各关节带阻尼锁定结构，可在作业范围内任意调整攻丝头的空间位置与垂直角度，曲臂的有效作业半径覆盖整个工作台面区域，无需反复调整工件装夹位置即可完成台面上不同点位的攻丝作业，攻丝头带垂直进给导向结构，可保证攻丝过程中丝锥始终垂直于工件加工面，避免斜攻导致的丝锥折断、螺纹歪斜等质量问题。设计过程中重点考量了操作的人机工程学，曲臂的操作高度适配成年操作人员站立作业的舒适区间，攻丝头的操控把手设置在随手可及的位置，操作人员只需轻扶把手即可调整攻丝位置，进给过程施力顺畅无卡顿，无需大幅度弯腰或抬臂操作，降低长时间作业的疲劳感。台架的框架结构采用方管焊接成型，整体刚性充足，可承受攻丝过程中的轴向反作用力，避免台架变形影响加工稳定性，台面边缘做圆角钝化处理，避免作业过程中剐蹭操作人员，设备整体无需复杂的地基安装，落地锁定即可投入使用，适配多品种小批量的柔性加工需求，可针对不同规格的螺纹加工需求快速更换对应规格的丝锥，切换加工品类的调整时间短，无需复杂的参数调试，普通机加工操作人员经过简单熟悉即可上手操作。
