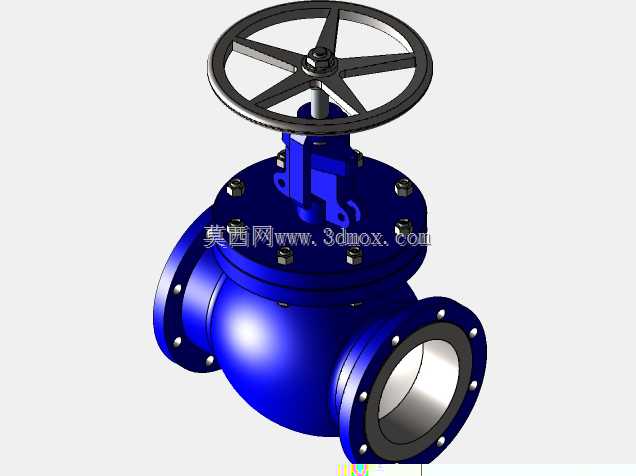

法兰连接手动截止阀结构设计展示

这款手动法兰截止阀主要应用于石油化工、市政给排水、热力管网、工业循环水系统等场景中，承担管路介质的截断与流量调节功能，可适配水、蒸汽、油品等多种无强腐蚀性的流体介质，是工业管路系统中应用极为广泛的控制部件。在实际使用场景中，该类阀门通常安装在管路的主干线与分支节点位置，通过顶部手轮的旋转操作带动阀杆升降，实现阀瓣与阀座密封面的贴合与分离，从而精准控制管路的通断状态，相比闸阀具备更可靠的截断密封性能，也可在一定范围内调节管路介质的流量，适配不同工况下的管路控制需求。产品在功能设计上，采用直通式法兰连接结构，两端法兰设置均匀分布的螺栓孔，可直接与同压力等级的管路法兰通过螺栓紧固连接，安装时无需额外焊接适配部件，现场拆装维护便捷；顶部采用轮辐式手轮设计，操作时受力均匀，转动手轮的力矩传递顺畅，无需额外辅助工具即可完成阀门的启闭操作，手轮与阀杆之间设置防松紧固结构，避免长期操作后手轮出现松脱移位。阀体采用流线型球状腔体设计，内部流道过渡平滑，可有效降低介质流经阀体时的阻力损失，减少管路系统的运行能耗；阀盖与阀体之间采用多螺栓均匀紧固结构，密封面设置适配的密封垫片，可保证中腔部位在额定工作压力下无外漏风险；阀杆部位设置多级密封填料结构，可在阀杆升降运动过程中持续保持密封性能，避免介质沿阀杆部位出现外漏。在设计思路上，这款阀门充分兼顾了工况实用性与结构可靠性，整体结构采用对称式布局，零部件通用化程度高，后期维护时可快速更换密封填料、阀瓣等易损件，无需整体更换阀门，有效降低设备全生命周期的使用成本。外形尺寸方面，阀门的整体高度适配常规管路安装的操作空间需求，手轮的旋转半径预留了充足的操作空间，操作人员在现场无需俯身或探入管路间隙即可完成操作；两端法兰的连接尺寸符合通用管路法兰的标准规范，安装边界可直接匹配现有同规格管路的安装间距，无需对现有管路进行额外改造即可直接替换安装，可大幅降低现场施工的改造成本与安装周期。阀门的密封面采用堆焊耐磨材质设计，可耐受介质长期冲刷带来的磨损，在频繁启闭的工况下仍能保持稳定的密封性能，有效延长阀门的实际使用寿命。
