双灯珠散热型自行车骑行照明车灯结构

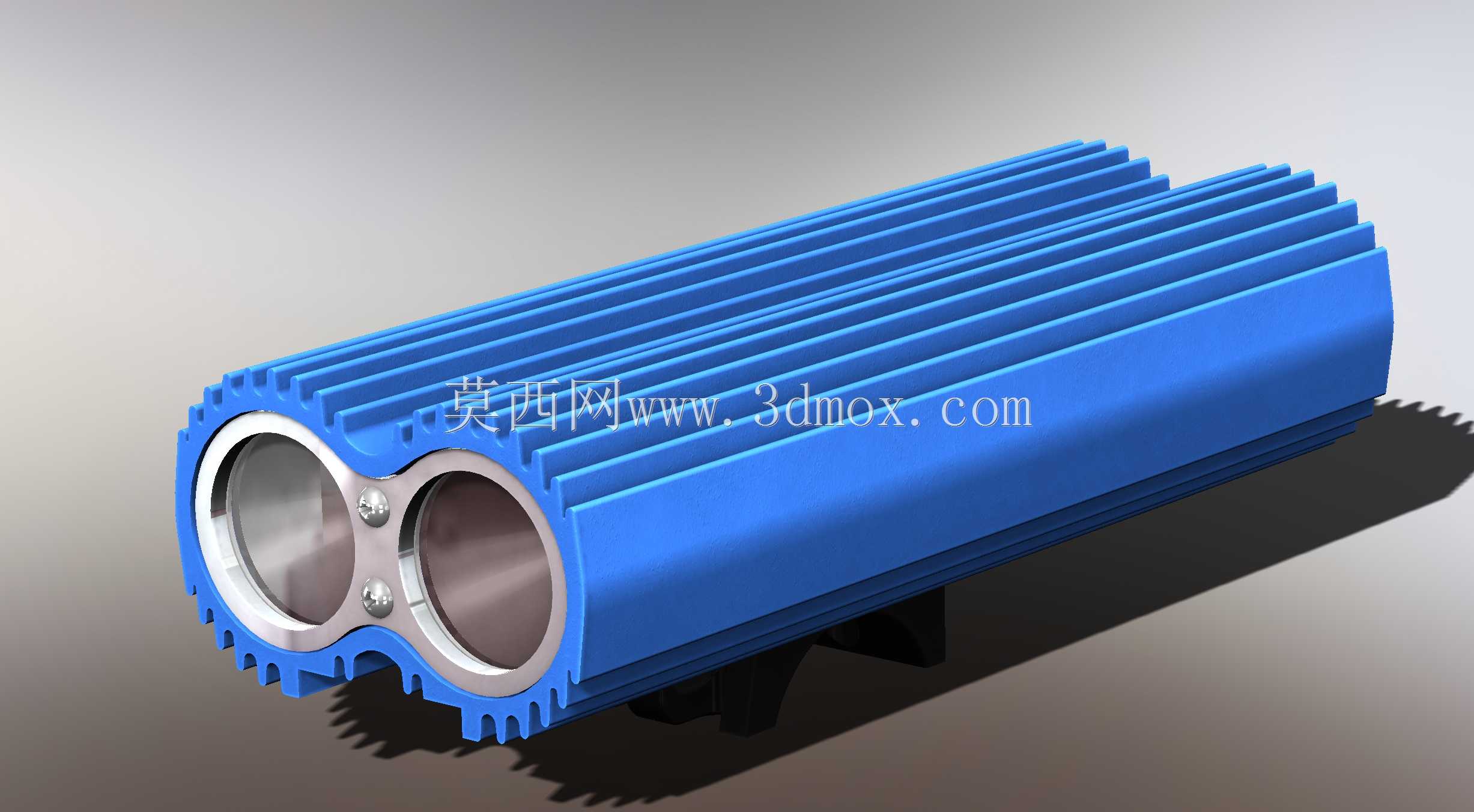

　　这款双灯组骑行照明部件，主要面向夜间山地骑行、城郊通勤骑行、长途夜骑等场景设计，解决常规单灯自行车灯照射范围不足、长时间高功率工作散热不佳的痛点。从结构设计来看，整体采用一体化挤压铝型材作为主体外壳，外壳外表面排布平行轴向散热鳍片，鳍片高度、间距经过热阻核算，在控制整体重量的前提下，保证两颗XM-L U2灯珠满功率工作时的热量能快速导出到外界空气，避免灯珠光衰过快、驱动电路过热保护的问题。前端灯杯安装位采用双圆孔并列布局，两个灯杯独立设置反光腔，可分别实现近光铺路面、远光射远距离的配光需求，灯杯外圈设置金属压圈，通过两颗小规格内六角螺丝锁紧固定，既保证灯杯定位精度，也方便后期更换灯珠或者清理反光腔内部灰尘。

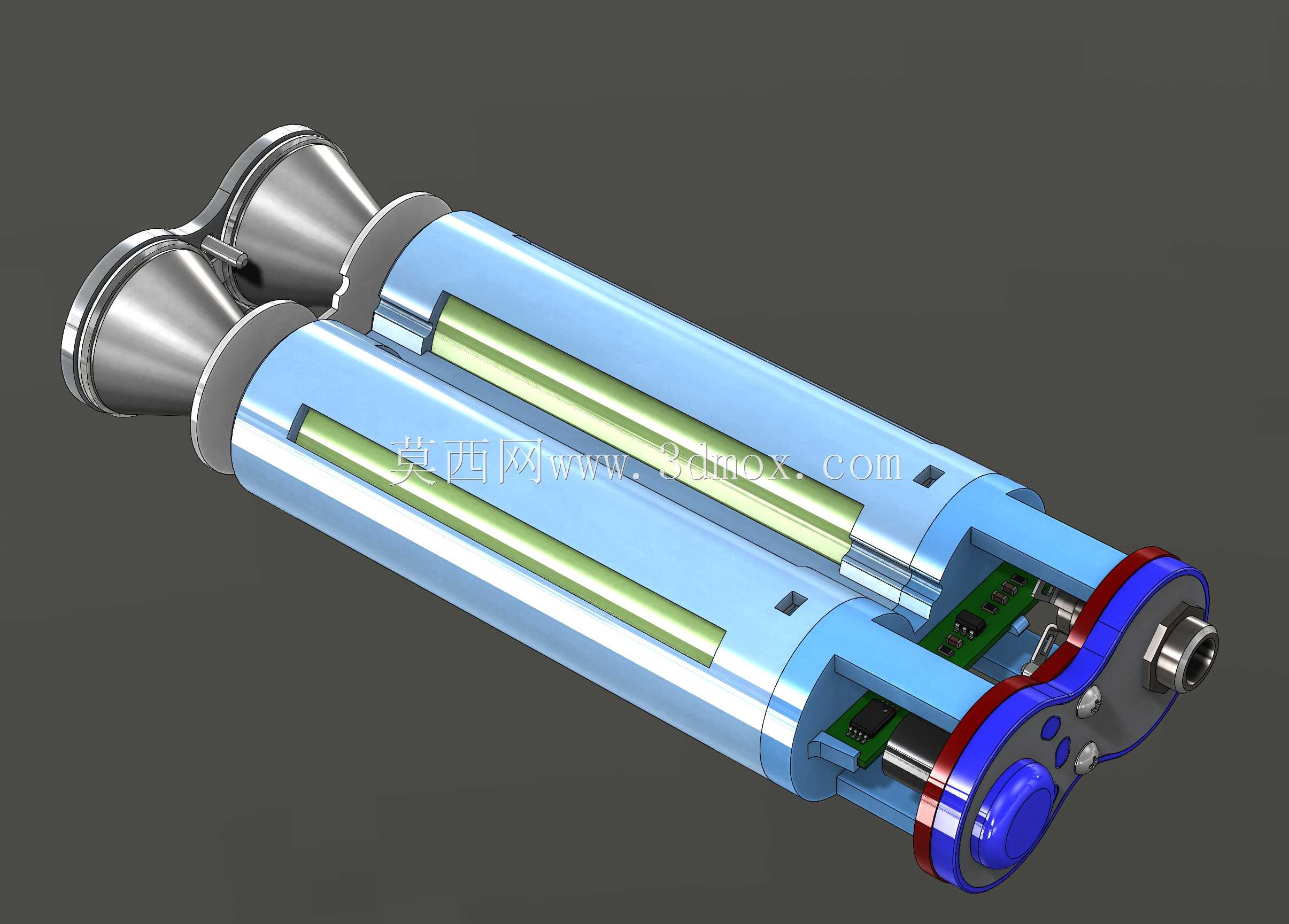

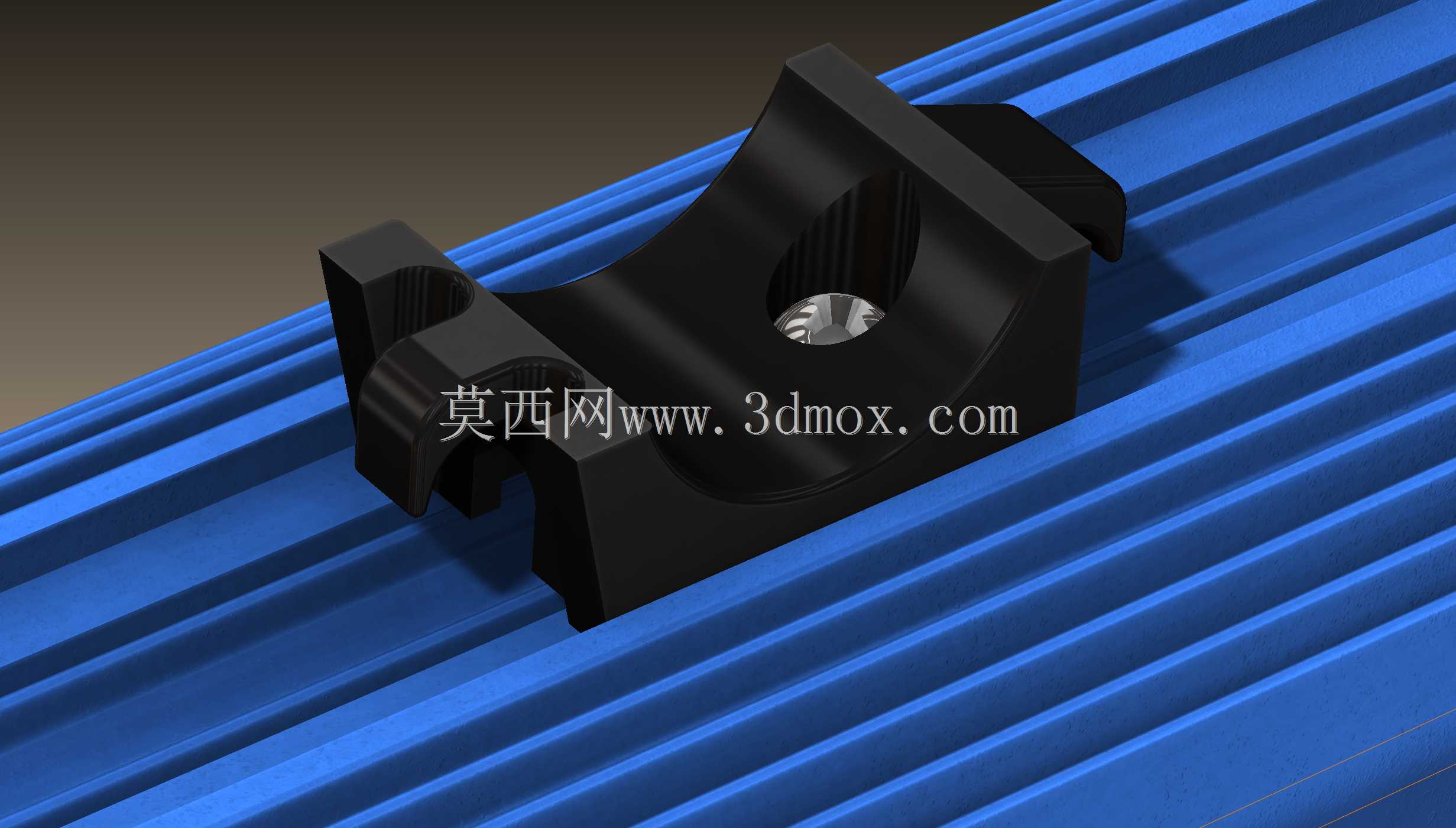

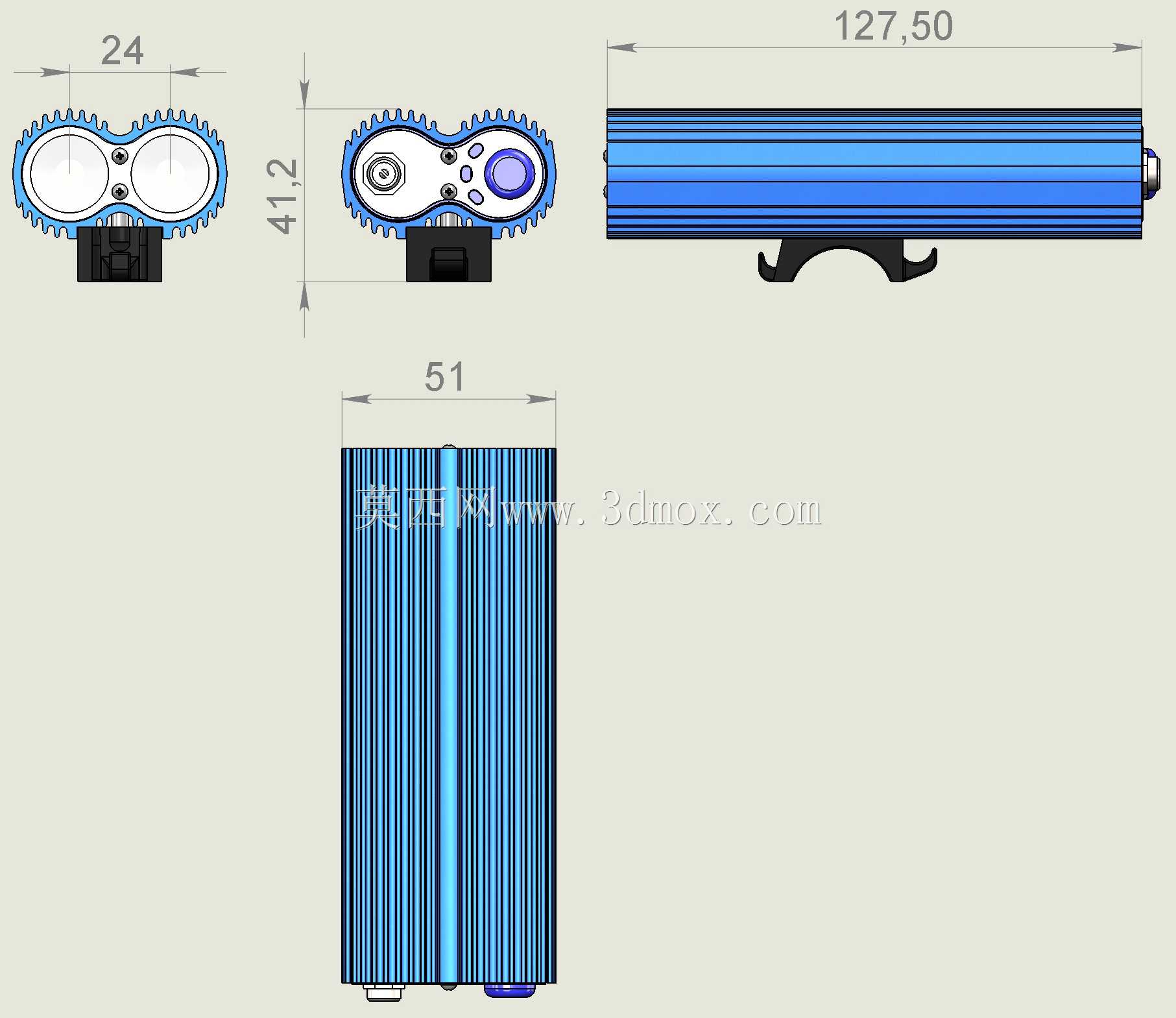

　　从安装边界来看，主体外壳的径向尺寸控制在适配常规自行车车把安装夹的范围，底部预留了标准燕尾式安装槽，可兼容市面上绝大多数快拆式车灯固定支架，不需要额外定制转接件，安装时只需要将支架卡入燕尾槽拧紧锁紧螺丝即可，拆卸也无需额外工具，方便用户停车时快速取下避免遗失。内部腔体的空间排布经过紧凑化设计，预留了两节18650锂电池的安装位，搭配2S规格的BMS保护板，可实现8.4V的工作电压输出，刚好匹配双灯珠串联的供电需求，腔体内部设置有定位筋条，电池装入后不会因为骑行颠簸出现移位，驱动电路板放置在靠近散热壳体的位置，工作产生的热量可直接通过壳体导出，避免电路板局部积热。

　　设计过程中优先考虑了户外使用的可靠性，前端灯杯与壳体的配合面预留了密封胶圈的安装槽，可实现IPX5级别的防水能力，应对骑行过程中遇到的突发降雨、路面溅水都不会出现内部电路短路的问题。外壳的散热鳍片边缘做了R0.5的圆角处理，避免用户安装或者调整车灯角度时被锐边划伤，整体外壳长度控制在合理范围，不会因为过长突出车把过多，在骑行过程中剐蹭到背包或者其他车把配件。双灯的布局相比同功率单灯，在相同功耗下可实现更宽的近光铺路范围，近距离骑行时可覆盖整个车把宽度的路面，避免路边碎石、坑洼处于照明盲区，远光档位下两颗灯珠同时点亮，照射距离可满足中高速骑行时的预判距离需求，不需要额外加装辅助灯。

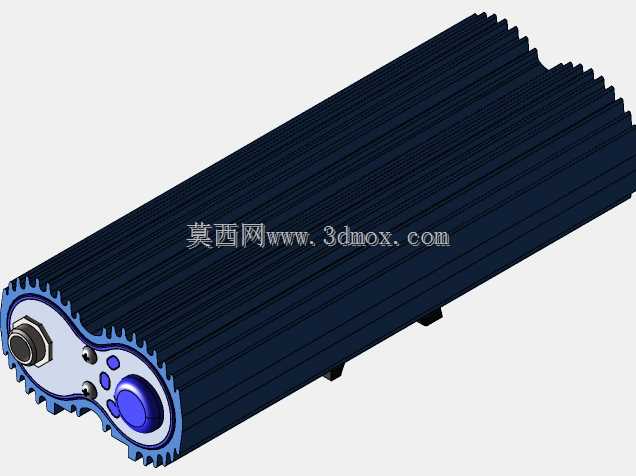

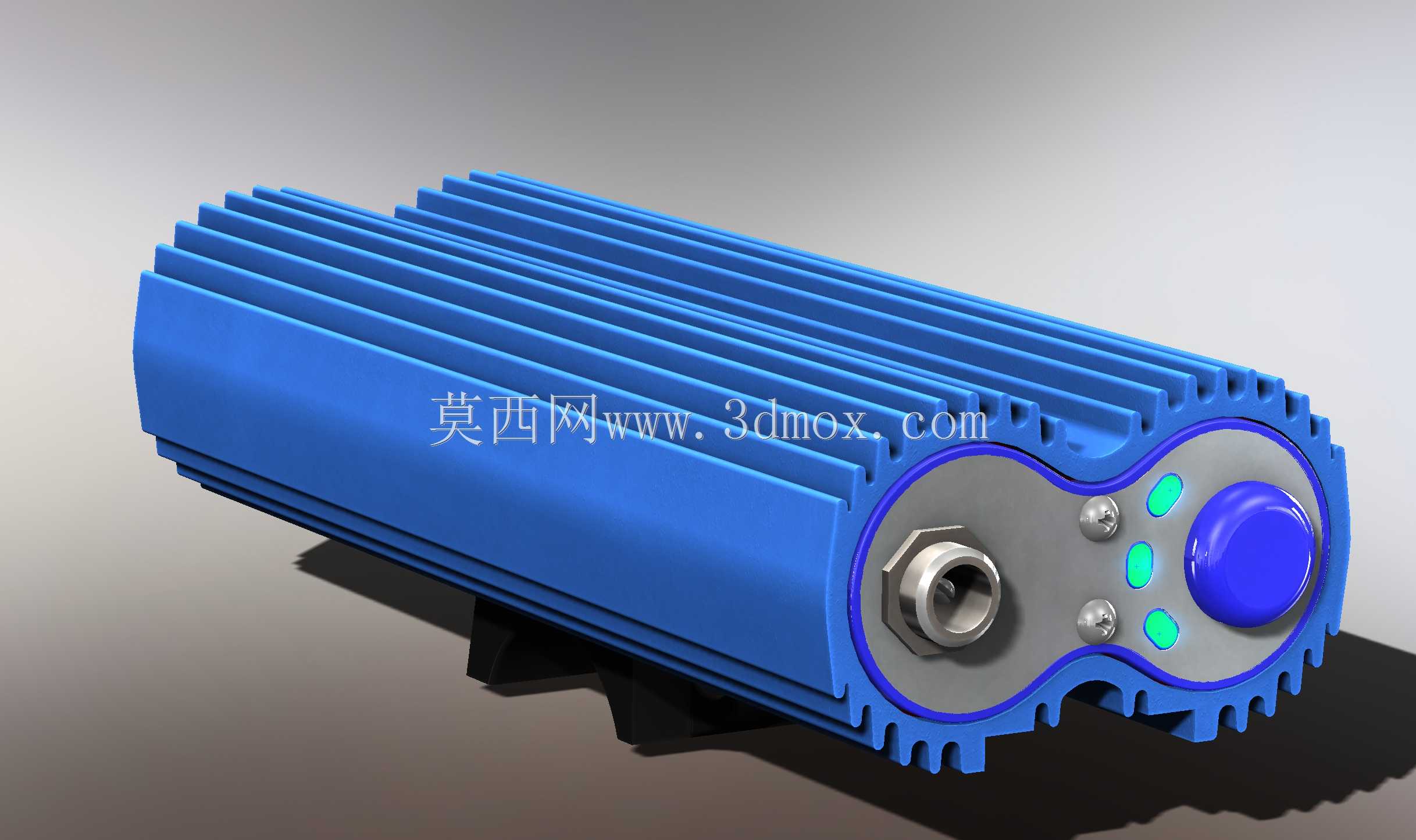

　　从结构装配逻辑来看，整灯采用前后端盖锁紧的装配方式，后端盖预留了充电接口与按键开关的安装位，按键采用硅胶包覆结构，既保证按压手感，也兼顾防水性能，充电接口选用通用的Type-C规格，用户可使用日常手机充电器为车灯补能，不需要携带专用充电线。内部走线全部沿着壳体内壁的走线槽排布，避免装配时挤压导线造成绝缘层破损，BMS保护板设置有过充、过放、过流保护功能，即使长时间使用也不会出现电池过放损坏的问题。散热鳍片的轴向排布方向与骑行时的迎风方向一致，骑行过程中气流可顺着鳍片间隙快速流过，带走散热片上的热量，相比环形散热鳍片，风阻更低，散热效率更高，在20km/h的骑行速度下，散热能力可满足双灯珠满功率持续工作的热平衡需求，不会出现因为过热导致的亮度下降问题。
