撬装式反渗透海水淡化处理装置

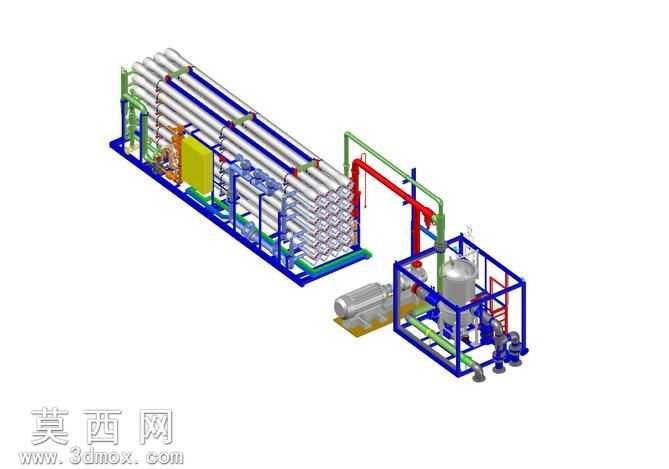

本作品为撬装集成式海水淡化处理装置三维模型，采用模块化集成设计思路，将预处理单元、反渗透膜组单元、增压输送单元、管路阀组单元全部集成于统一钢制撬装底座之上，便于整体运输、现场快速吊装就位与后期运维检修。建模过程中严格遵循水处理设备工程设计规范，对各功能单元的结构比例、安装位置进行精准还原：主体反渗透膜组采用成排卧式排布，配套设置爬梯与操作检修平台，膜组间连接管路按照介质流向区分配色，蓝色管路为进水侧、红色管路为浓水侧、绿色管路为产水侧，清晰呈现不同工艺介质的输送路径。预处理单元配置立式罐体与加压泵组，泵组设置独立减震安装基座，罐体周边配套安全防护护栏，所有管路的法兰连接、弯头、三通、阀门等连接件均按照实际工程尺寸建模还原，未做简化省略。材质渲染方面，钢制撬架采用工业蓝哑光漆面材质，不锈钢管路呈现金属拉丝质感，泵体电机采用铸铁哑光灰材质，罐体采用不锈钢镜面材质，不同材质的反光度、粗糙度参数均经过反复调试，渲染效果贴近真实工业设备的视觉表现。结构设计上充分考虑设备的操作可达性，阀门操作位置预留足够操作空间，爬梯踏步间距符合人体工程学要求，撬架底部设置标准叉车孔与吊点，满足设备转运与吊装的结构需求。整体模型完整还原了海水淡化装置从进水加压、膜法脱盐到产水输出的全流程结构布局，各部件间的装配关系清晰准确，无干涉错位问题，可用于水处理设备方案展示、结构校核、工程演示等场景，直观呈现撬装式海水淡化设备的集成化设计特点与工艺布局逻辑。
