家用双级串联式净水滤水器结构模型

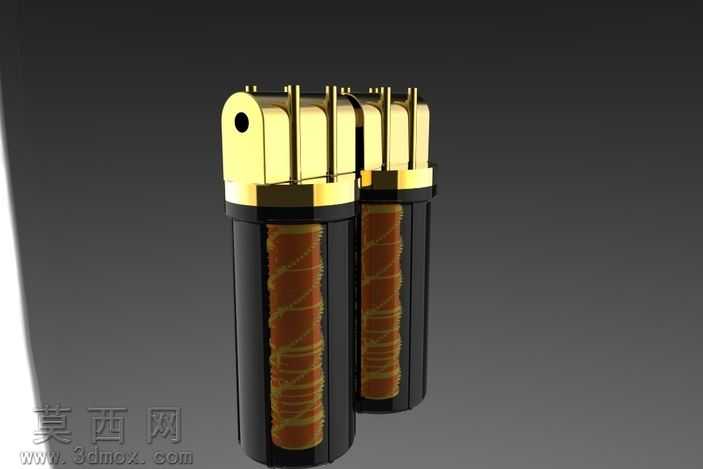

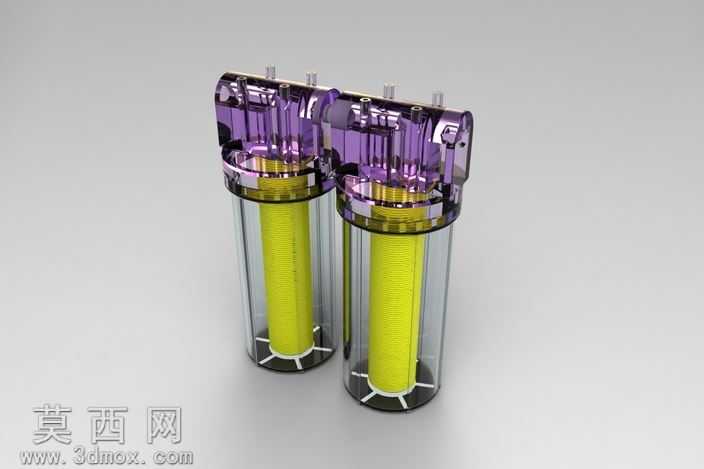

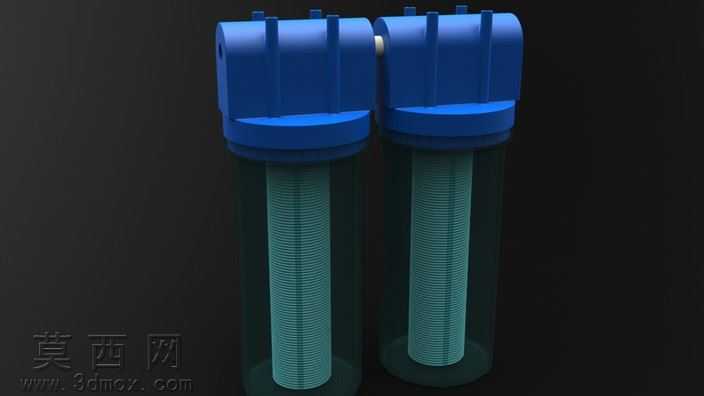

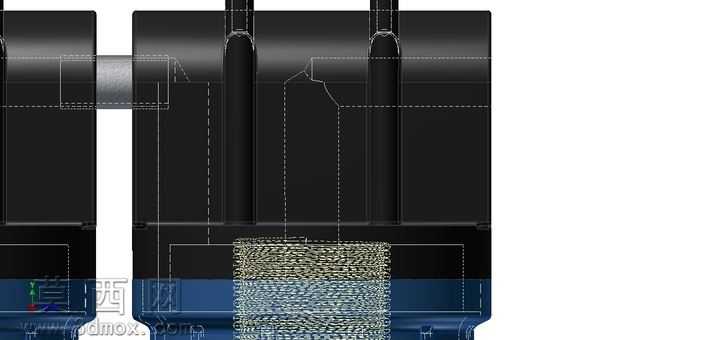

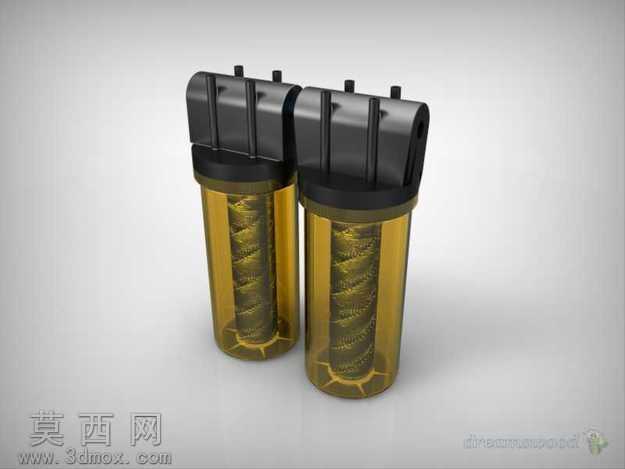

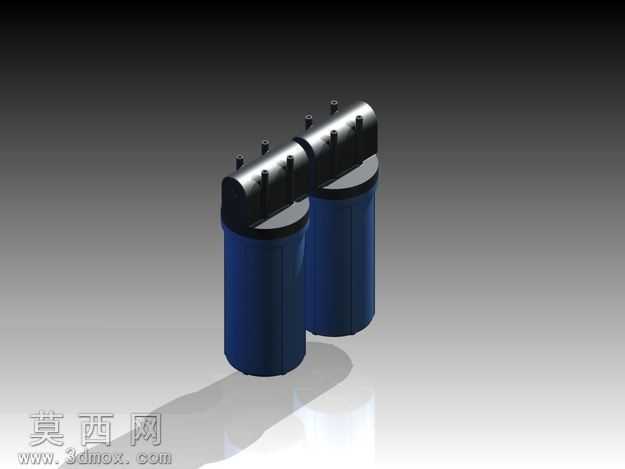

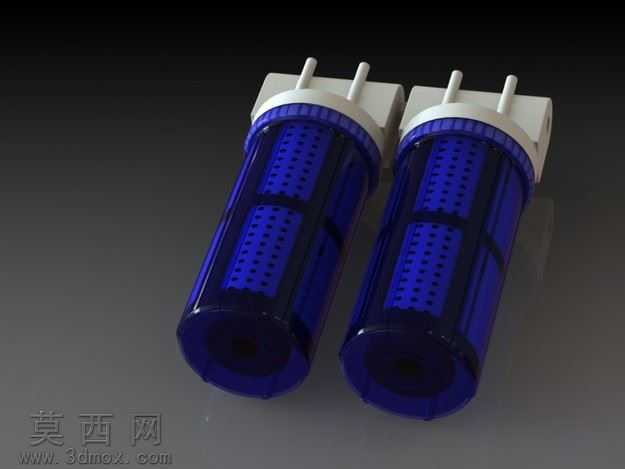

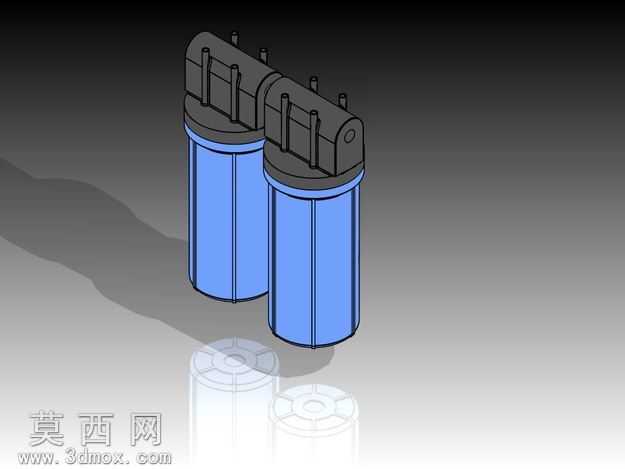

本模型为家用双级串联式滤水器的三维参数化模型，整体采用Autodesk Inventor完成全参数化建模，所有零部件均按照家用净水设备的通用尺寸规范进行1:1比例还原，可直接用于结构验证、产品改型与装配干涉检查。建模过程中首先完成滤瓶主体的结构搭建，滤瓶采用食品级蓝色透明滤瓶的外观设定，建模时通过旋转凸台命令生成滤瓶的圆柱腔体结构，对滤瓶外壁的竖向加强筋采用阵列特征完成均布排布，既还原了真实滤瓶的结构强度设计，也保证了模型外观的规整度。顶部的滤头部分为模型的核心结构区域，建模时分别完成进水接口、出水接口、滤瓶锁紧卡扣、滤头端盖的独立建模，其中锁紧卡扣采用拉伸加拔模的方式还原真实的卡扣锁紧角度，保证装配时滤瓶与滤头的配合关系完全符合实际产品的装配逻辑，两个滤头之间通过内置的连通流道实现串联水路，建模时对内部流道做了简化但保留了核心的水流走向结构，可直观展示双级过滤的水路逻辑。渲染阶段采用半透明材质赋予蓝色滤瓶部分，还原真实PP滤瓶的半通透视觉效果，顶部滤头采用哑光黑色工程塑料材质，添加细微的颗粒质感模拟真实塑料的表面肌理，场景中添加地面反射效果，突出滤瓶的圆柱轮廓与整体的立式结构，同时对滤头顶部的排气小柱、接口螺纹细节做了倒角处理，避免模型出现尖锐棱角，提升渲染的真实感。模型整体采用自底向上的装配建模思路，所有配合关系均采用同轴、面重合等真实装配约束，无冗余约束与错位干涉，可直接生成爆炸视图展示内部滤芯的安装位置，也可用于家用净水产品的结构教学、方案演示，帮助设计者快速理解双级滤水器的串联过滤结构、滤瓶与滤头的锁紧配合方式，为后续的产品改型、滤芯适配设计提供准确的三维结构参考。
