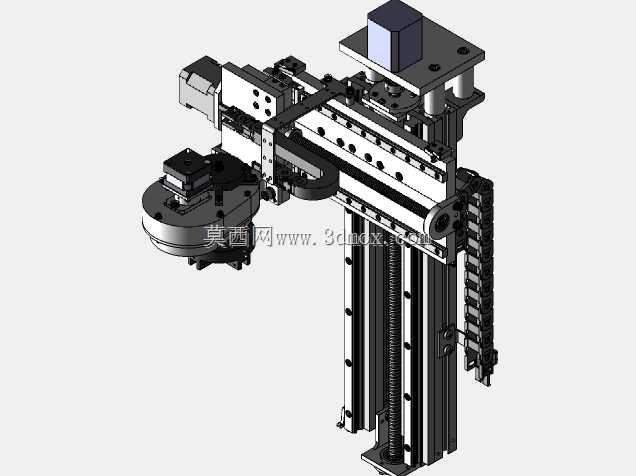

带换刀结构的XZ轴数控车床进给机构

该结构为数控车床核心的X、Z双轴进给与换刀集成组件，主要应用于中小型精密零件的车削加工场景，适配小批量多品种的五金零件、汽配小构件、仪器仪表轴类件的加工工序，可在普通卧式车床的改造升级、专用小型数控车床的定制搭建场景中作为核心执行单元使用，替代传统手动进给与手动换刀结构，提升加工过程的自动化程度与加工精度一致性。

设备实际用途为完成车削过程中两个方向的精准进给动作，同时搭载多工位换刀组件实现不同加工工序的刀具自动切换，可完成外圆车削、内孔镗削、端面切削、切槽等多道车削工序，无需人工停机换刀，有效缩短单件加工的辅助时长，降低人工操作带来的对刀误差与装夹误差。

产品功能特性方面，两个轴向均采用步进电机作为驱动源，搭配线性导轨与滚珠丝杠组成传动副，保证进给过程的运动平稳性与定位精度，导轨采用高刚性线性滑轨设计，可承受车削过程中的径向与轴向切削载荷，减少进给过程的爬行现象；换刀组件采用多刀位布局，同时兼容外部4刀与内部4刀的安装需求，可分别适配外轮廓加工与内孔加工的不同刀具装夹，刀盘旋转定位采用精密定位结构，保证换刀后的重复定位精度，避免换刀偏差导致的加工尺寸超差；侧边配套拖链结构，可规整排布动力线缆与信号线缆，避免轴向往复运动过程中线缆出现拉扯、磨损问题，提升设备长期运行的可靠性。

产品设计思路围绕紧凑化、高刚性、易集成的核心方向展开，将两个轴向的进给模组与换刀刀架进行集成式布局，减少分散安装带来的装配累积误差，整体采用立式堆叠的安装结构，Z轴作为纵向进给基础承载X轴横向进给模组，刀架直接安装于X轴滑台端面，缩短传动链长度，提升传动刚性；各模组均采用标准化的接口设计，可直接适配常规数控系统的控制信号输出，无需额外定制转接结构，降低设备搭建的装配难度。

外形尺寸与安装边界方面，整体结构采用窄长型立式布局，Z轴方向的有效行程可覆盖常规小型零件的纵向车削长度需求，X轴方向的有效行程可满足最大加工直径范围内的径向进给需求，底部设置标准化的安装法兰面，可直接固定于车床床身的对应安装基面，安装时需保证Z轴导轨与车床主轴轴线的平行度、X轴导轨与主轴轴线的垂直度符合装配精度要求，预留的电机安装位、刀架接线位、拖链安装位均与整体结构做了干涉避让，装配过程中不会出现零部件运动干涉问题，周边预留的维护空间可满足日常的润滑、调试、易损件更换操作需求。
