立式数控加工中心整机结构三维设计

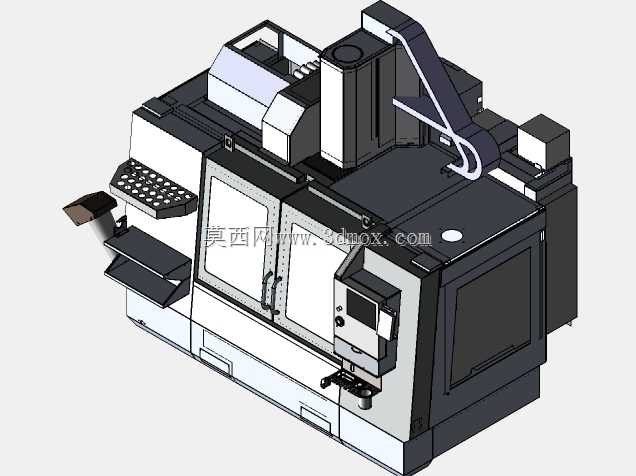

这款立式数控加工中心主要面向机械制造领域的金属精密加工场景，可覆盖模具制造、汽车零部件加工、通用五金零件生产、航空航天结构件加工等多类作业需求，能够完成铣削、钻孔、镗孔、攻丝、铰孔等多道机加工工序，适配各类黑色金属、有色金属及工程塑料材质的工件加工，是离散制造车间里承担核心加工作业的关键设备。整机采用经典的C型立式床身布局，这种结构设计具备承重稳定性好、操作视野开阔、工件上下料便捷的优势，床身底座采用大阻尼铸铁材质设计，内部布置有对称式加强筋结构，能够有效吸收加工过程中产生的切削振动，保障重切削工况下的加工精度稳定性。主轴单元采用高速高刚性主轴设计，搭配自动换刀刀库结构，可实现不同加工工序间的刀具自动切换，无需人工反复换刀调校，大幅缩短单件加工的辅助时长。操作区域布置有可旋转调整的悬挂式操作面板，操作人员可根据上下料、对刀、加工监控等不同作业需求调整面板位置与角度，操作侧设置有双开门式防护舱门，既能够在加工过程中阻隔切削液飞溅、金属切屑飞溅带来的安全隐患，也可通过透明防护窗实时观察内部加工状态。设备侧面布置有可伸缩的链式排屑机构安装位，可对接车间集中排屑系统，及时排出加工产生的金属切屑，减少人工清理的作业强度。整机外形长度为1200mm，宽度为800mm，高度为1000mm，安装时需在底部预留不小于150mm的检修空间，周边需预留足够的工件上下料操作区域、刀具存储区域以及切削液补给维护通道，设备对安装地面的平面度有一定要求，需保障床身水平放置，避免长期倾斜运行导致导轨磨损不均影响加工精度。整机的管线布置采用内置拖链结构，所有动力线缆、信号线缆、切削液管路均沿拖链有序排布，避免管线外露带来的磕碰损坏风险，同时也让设备外观更加整洁规整，设备顶部预留有吊装孔位，方便设备进场安装时的吊装转运作业。
