玩具挖掘机铲斗结构三维设计作品

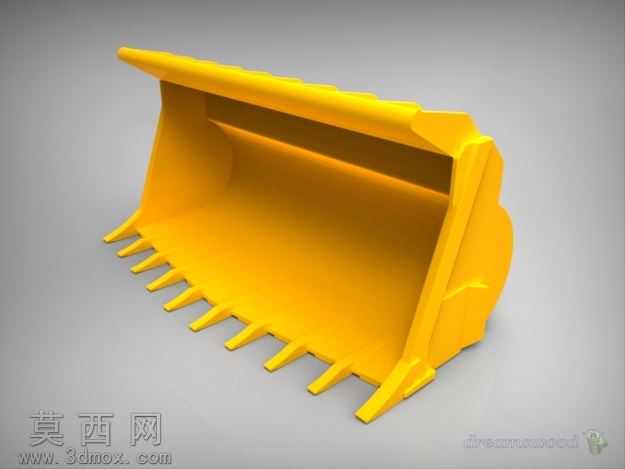

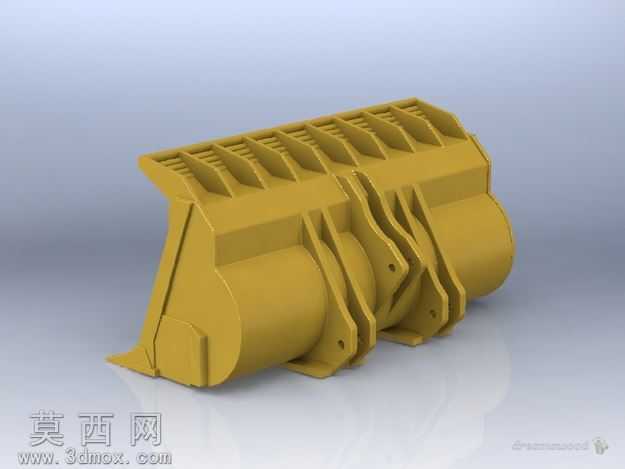

本作品为面向儿童玩具场景设计的挖掘机铲斗三维结构，建模阶段采用SolidWorks完成全参数化特征构建，首先以基准面定位绘制铲斗的整体轮廓草图，通过拉伸、拔模特征生成铲斗的主体容腔结构，针对铲斗前缘的切削刃部分，单独绘制齿形轮廓后采用凸台拉伸结合圆角过渡处理，还原真实铲斗的切削作业结构形态。针对铲斗背部的加强筋结构，采用阵列特征完成多道平行加强筋的快速生成，筋板的厚度、间距均参考真实工程机械铲斗的力学分布逻辑做等比例缩小，在适配玩具尺寸的前提下保证结构的视觉还原度。铲斗侧部的铰接耳板通过单独的零件建模后完成装配配合，耳板上的铰接孔采用同轴心配合定位，还原铲斗与挖掘臂连接的真实结构逻辑，耳板与主体的连接位置添加了焊接凸台特征，模拟真实构件的焊接连接形态。渲染阶段采用哑光工程塑料材质模拟玩具的注塑成型质感，主体赋予明黄色调匹配工程机械设备的经典配色，材质添加了轻微的粗糙度参数避免塑料质感过于廉价，场景采用浅灰色渐变背景配合柔光打光，主光源从斜上方45度投射，在铲斗下方投射出柔和的接触阴影，辅助光源从侧方补光消除结构暗部的死黑区域，清晰展现铲斗表面的筋板结构、铰接耳板的层次关系。设计过程中针对玩具的使用场景做了结构优化，所有棱边均添加了R2以上的圆角过渡，避免尖锐边角带来的安全隐患，整体结构做了等比例缩放，适配常见的儿童玩具挖掘机的尺寸规格，铰接孔的尺寸也匹配通用玩具挖掘臂的连接轴径，可直接用于玩具产品的结构开模参考。建模过程中曾出现文件读取报错问题，经排查为特征阵列的参考基准丢失导致，重新指定阵列的方向参考与源特征后即可完成文件的正常打开与编辑，整体模型的特征树逻辑清晰，所有参数均可编辑调整，方便后续根据不同的玩具尺寸需求做快速修改。
