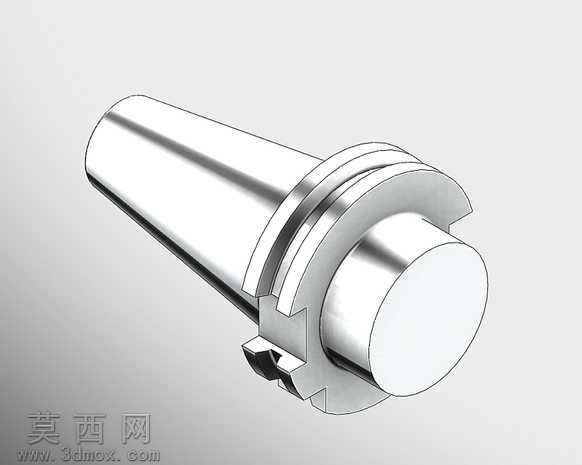

SK40DIN69871标准磨工具夹持刀柄

本作品为符合DIN69871标准的SK40规格磨工具夹持刀柄三维模型，建模过程严格遵循德标SK40刀柄的尺寸规范，对锥面精度、法兰定位结构、拉钉配合槽、夹持端接口等核心结构进行1:1还原。建模阶段采用参数化设计思路，先绘制锥柄主体的旋转轮廓草图，通过旋转凸台命令生成锥柄基础实体，再依次构建法兰端的驱动槽结构，对槽位的倒角、圆角细节做精细化处理，保证与机床主轴的配合间隙符合工业使用要求。材质设置上，主体采用合金工具钢材质参数，调整金属粗糙度、反射率参数模拟淬火后精磨的金属表面质感，渲染阶段采用工作室环境光，多角度打光突出锥面的高光过渡与金属零件的硬朗轮廓，清晰展现各结构的衔接关系。结构设计上，锥柄部分的7:24锥度严格匹配标准数值，保证与机床主轴锥孔的贴合精度；法兰端的对称驱动键槽做了等距约束，确保装夹时的动平衡性能；尾部的拉钉连接位做了内凹结构处理，匹配标准拉钉的安装尺寸，避免拉钉干涉；前端的工具夹持端做了同轴度约束，保证装夹磨具后的回转精度。建模过程中对所有锐边做了符合工业加工要求的倒角处理，避免应力集中问题，同时对各配合面的尺寸公差做了参数化预留，方便后续根据实际加工需求调整公差数值。整体模型结构完整，无多余碎面、破面问题，可直接用于机床装配模拟、工装方案验证、加工工艺规划等场景，也可作为机床附件类产品设计的参考模型，帮助设计人员快速理解SK标准刀柄的结构逻辑与尺寸规范，减少重复建模的工作量，提升相关工装设计的效率。
