大型龙门式五轴数控加工设备结构

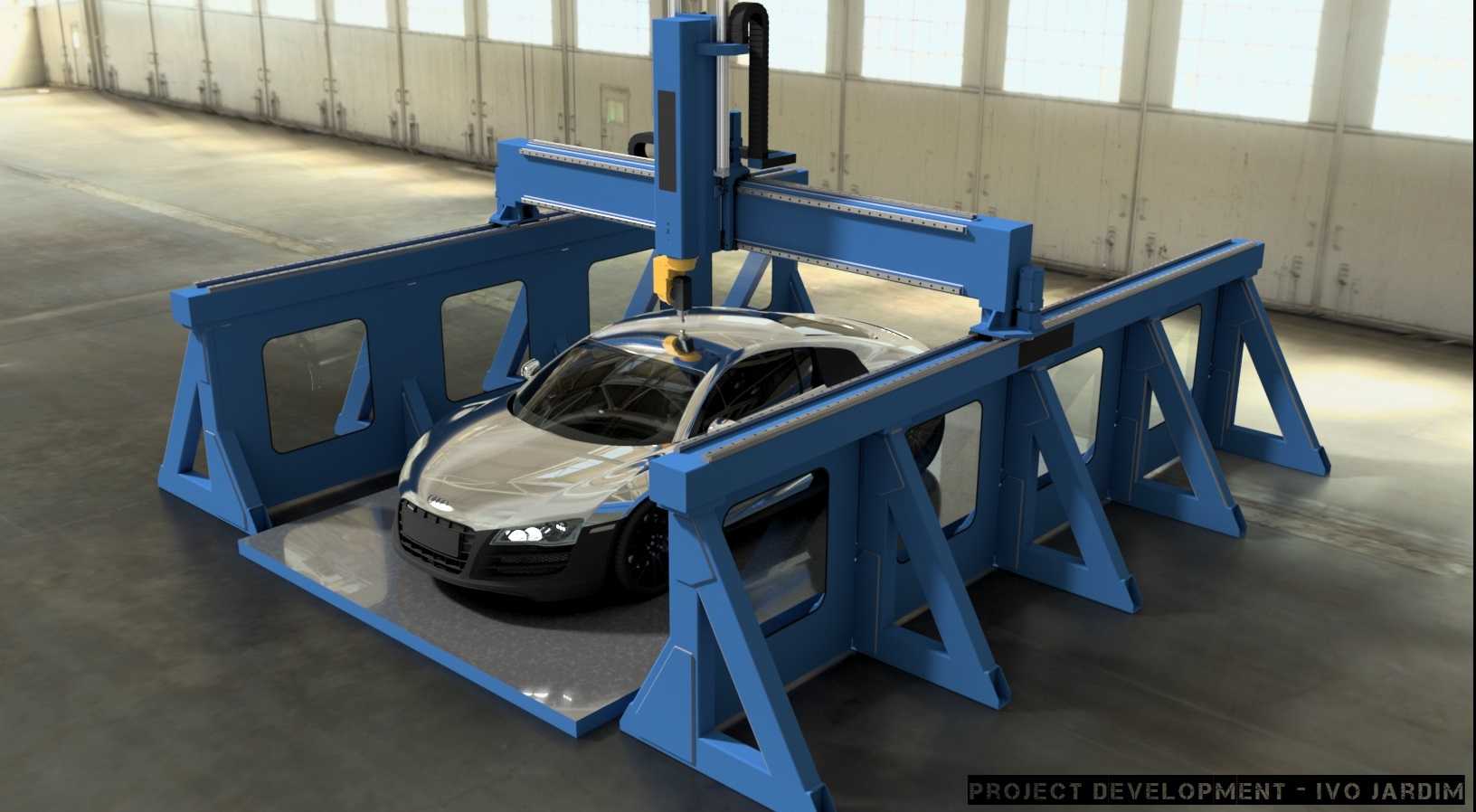

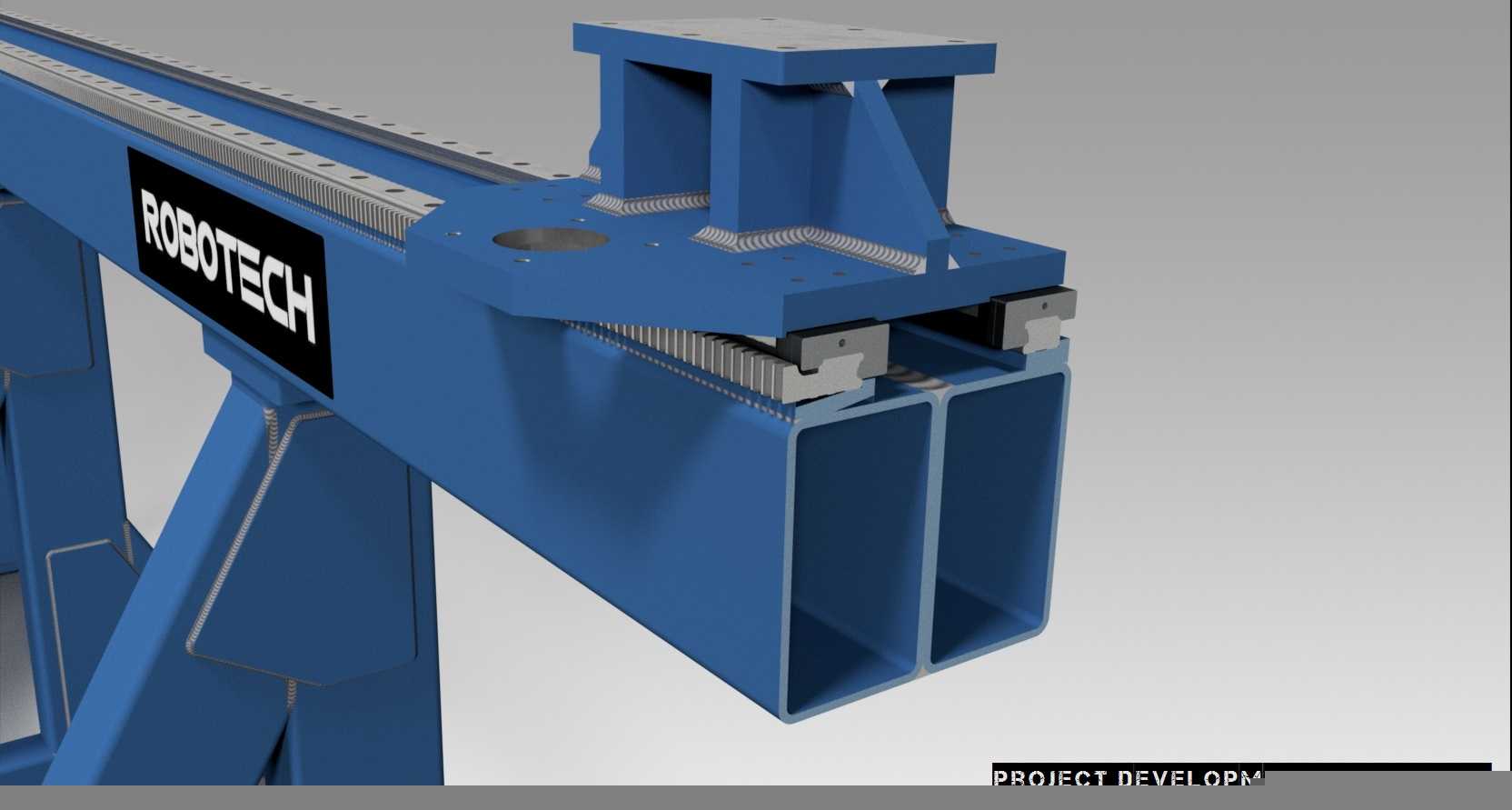

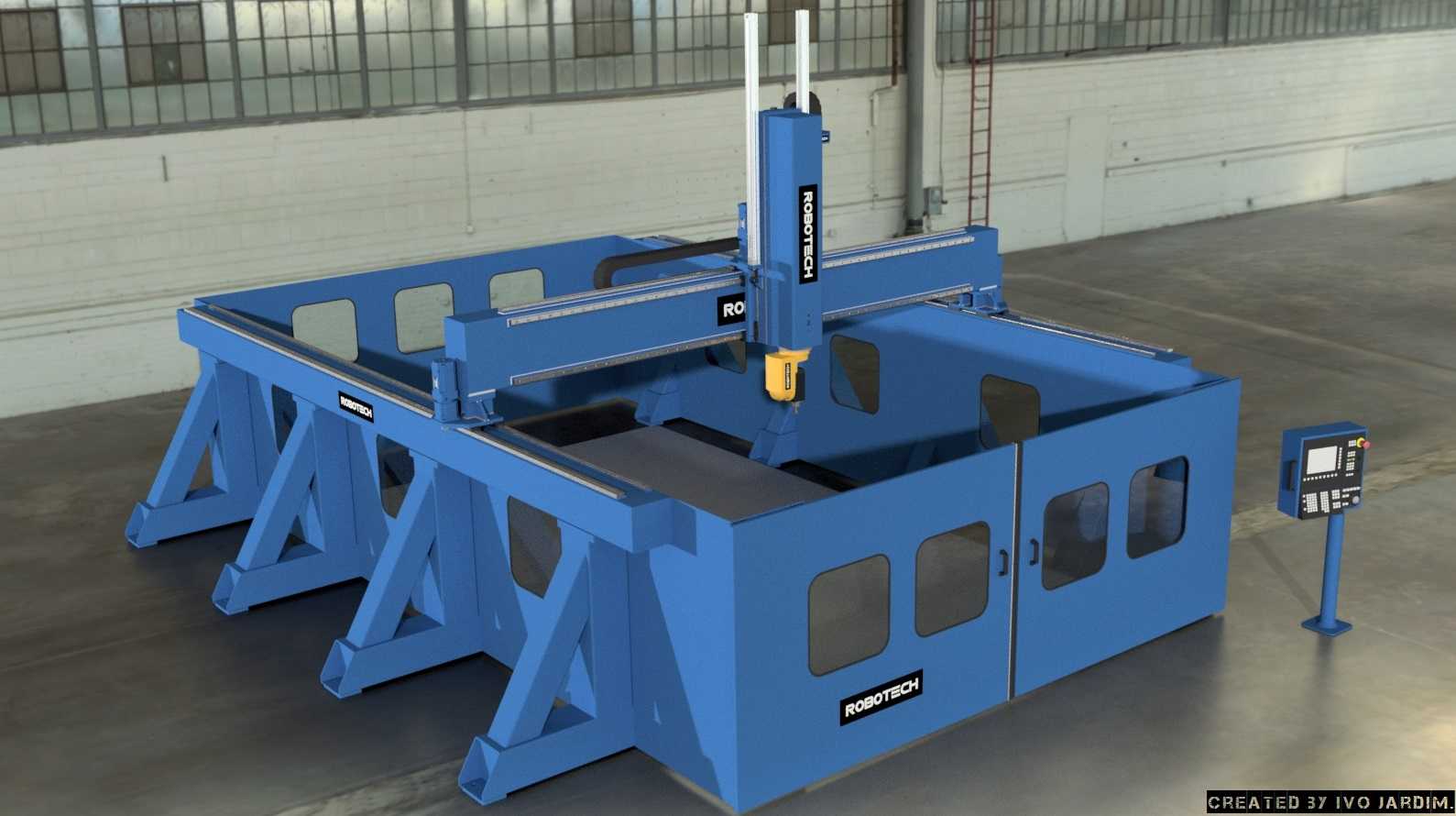

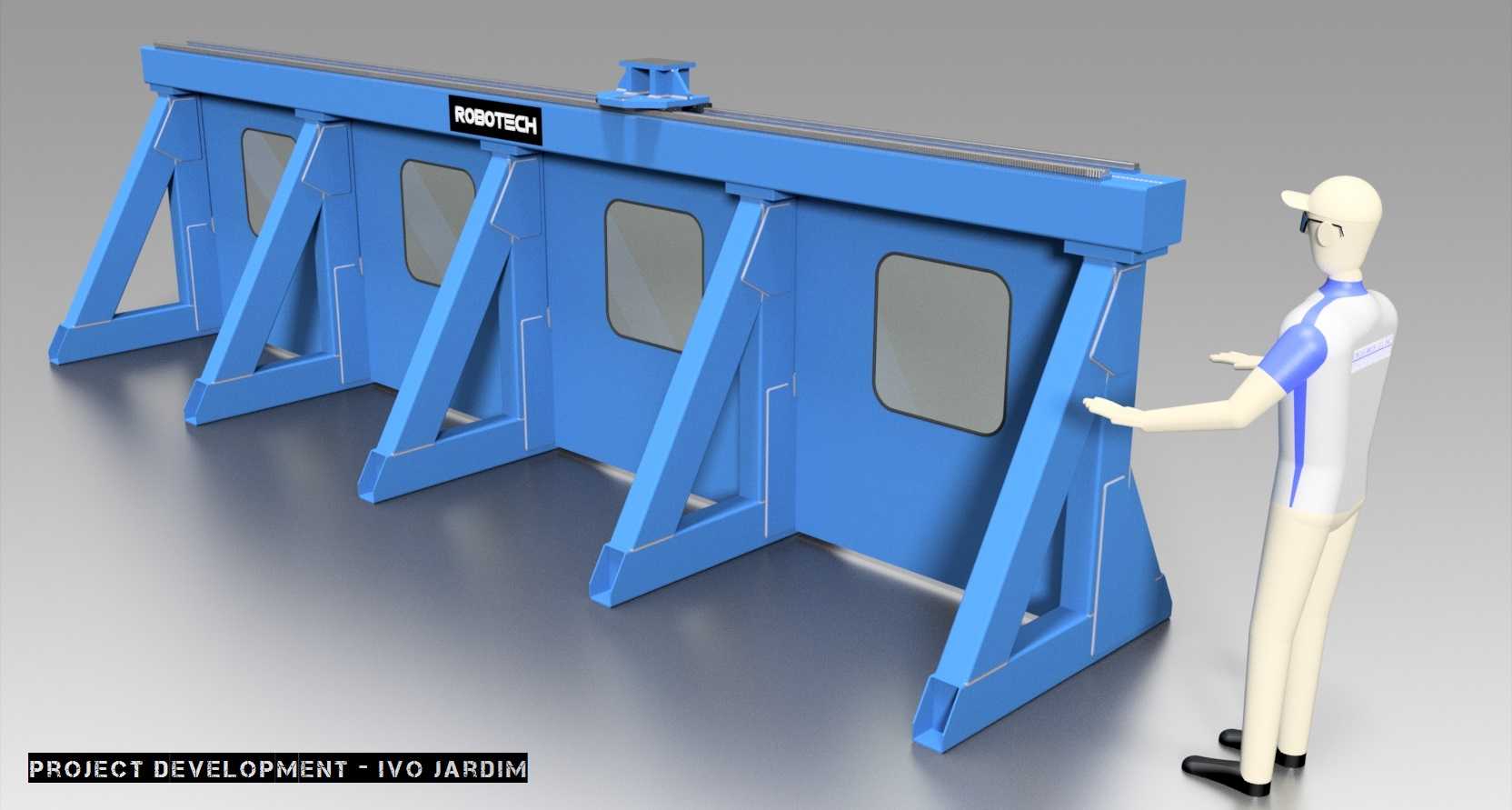

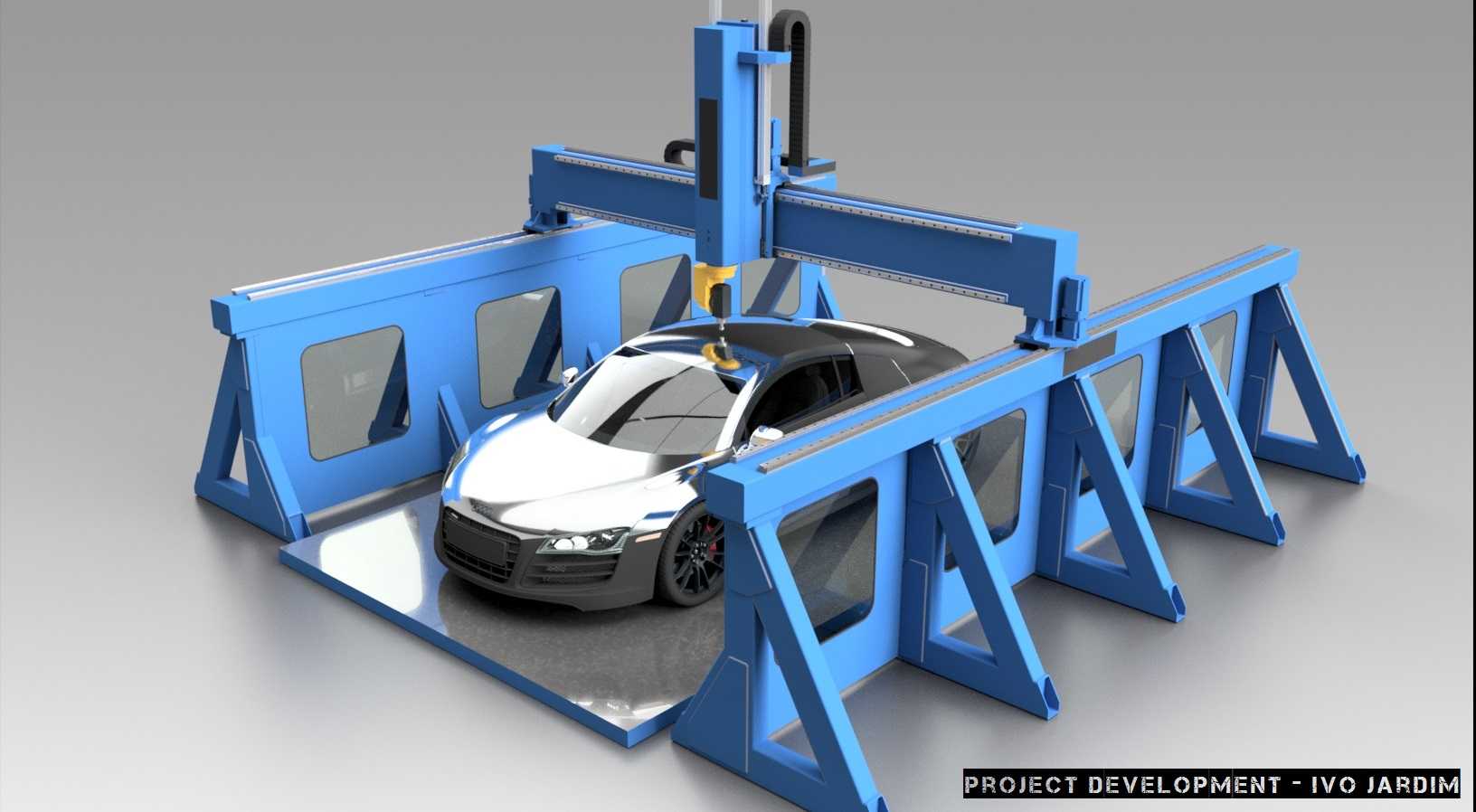

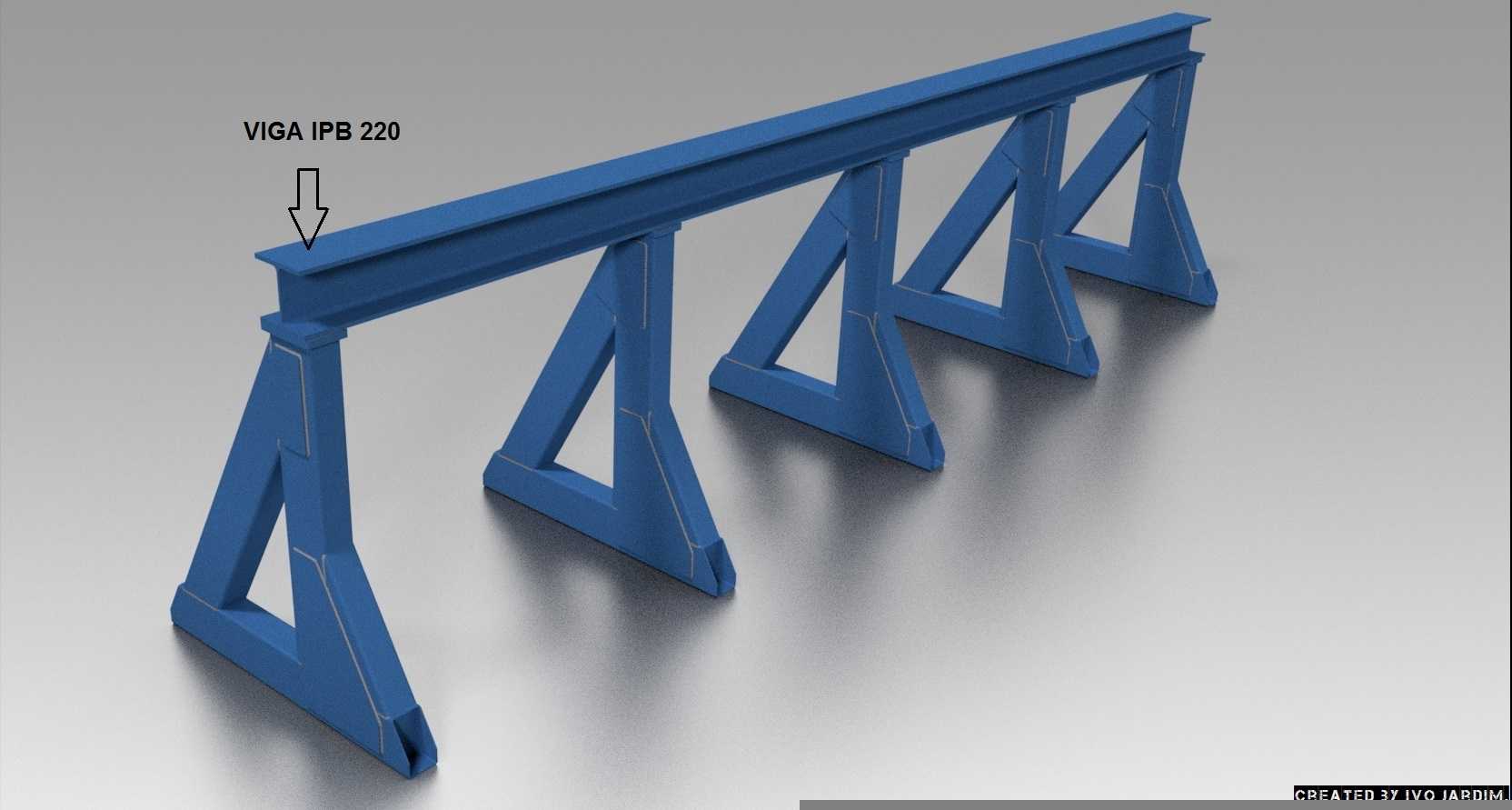

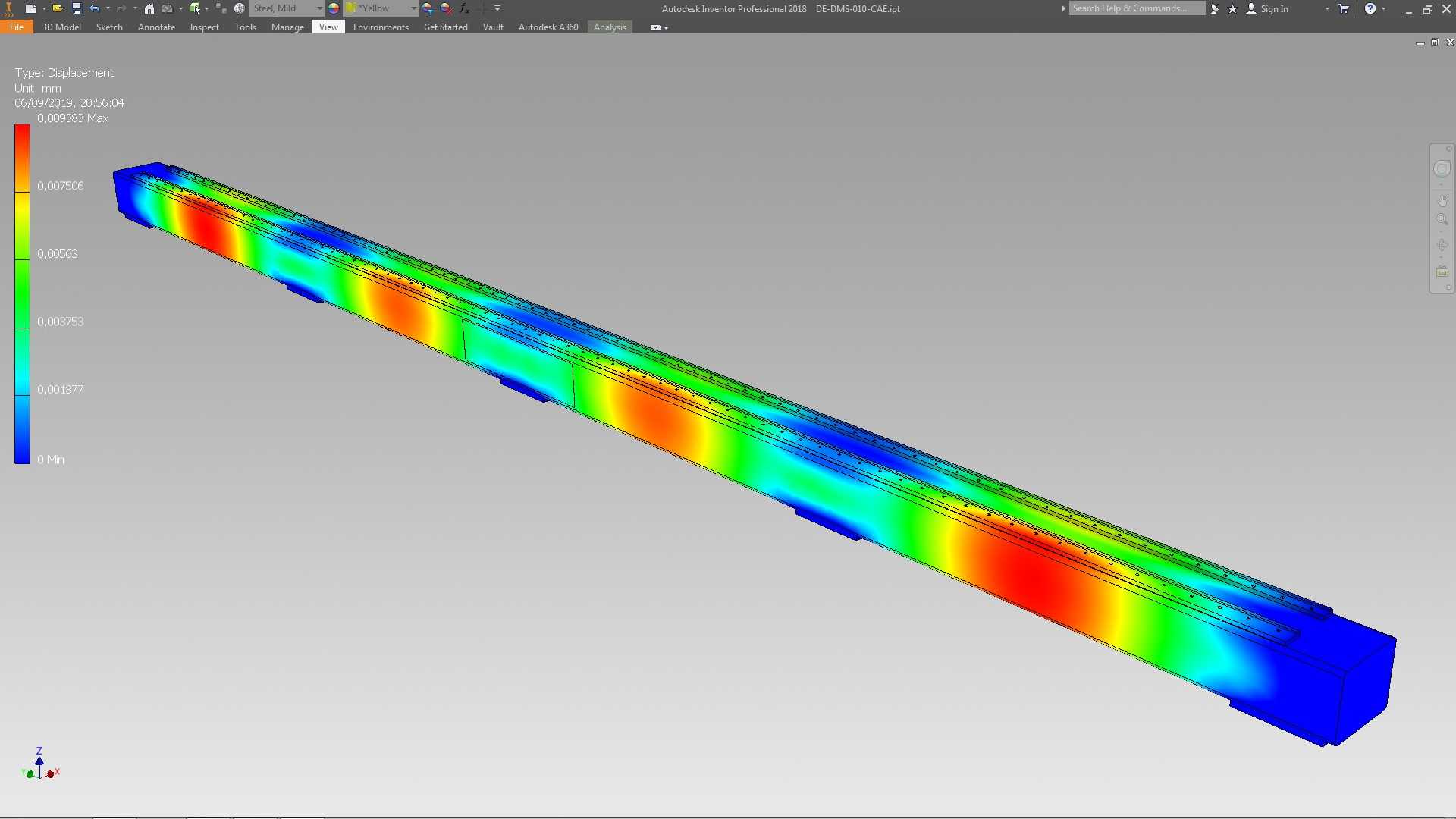

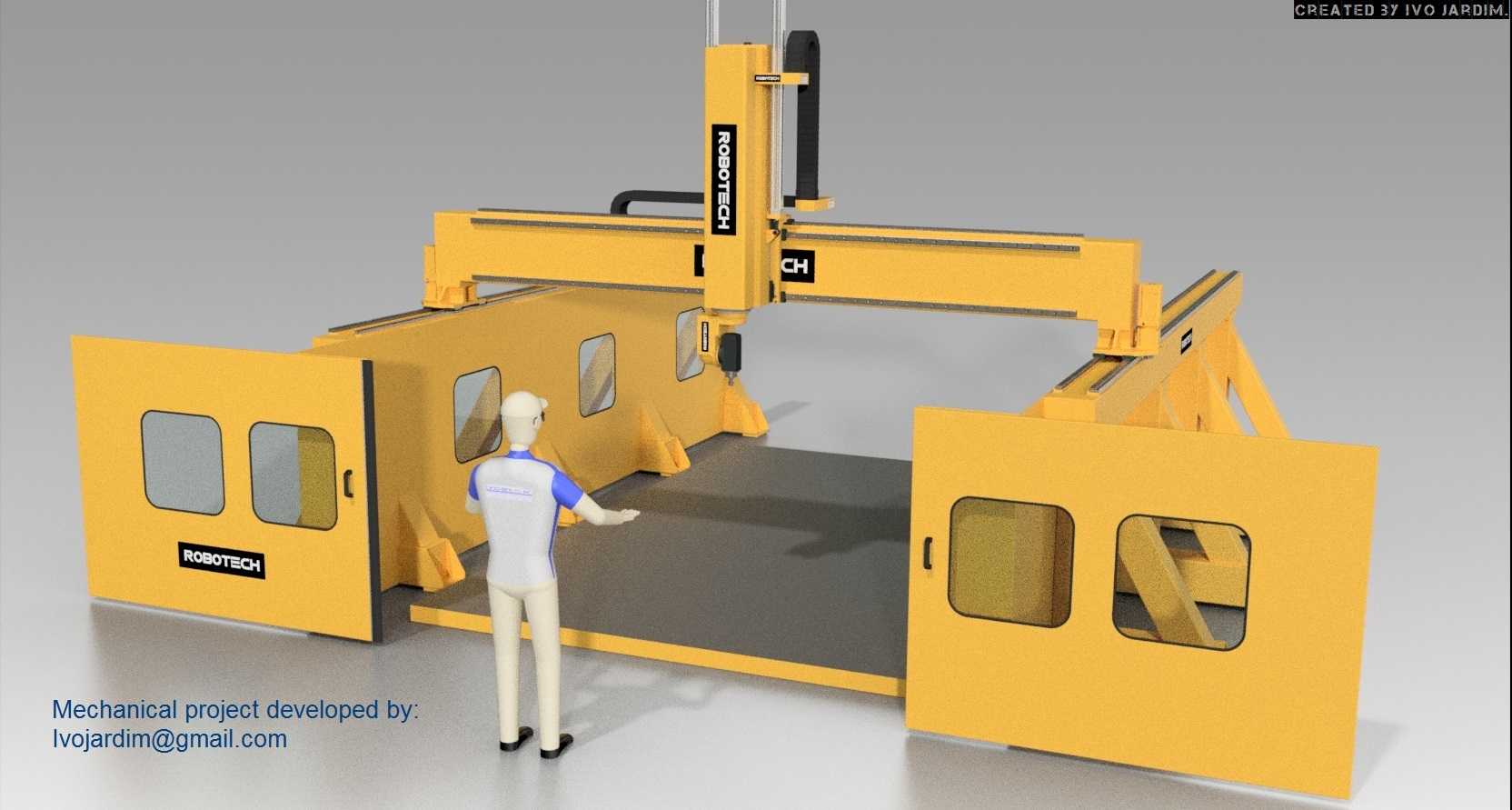

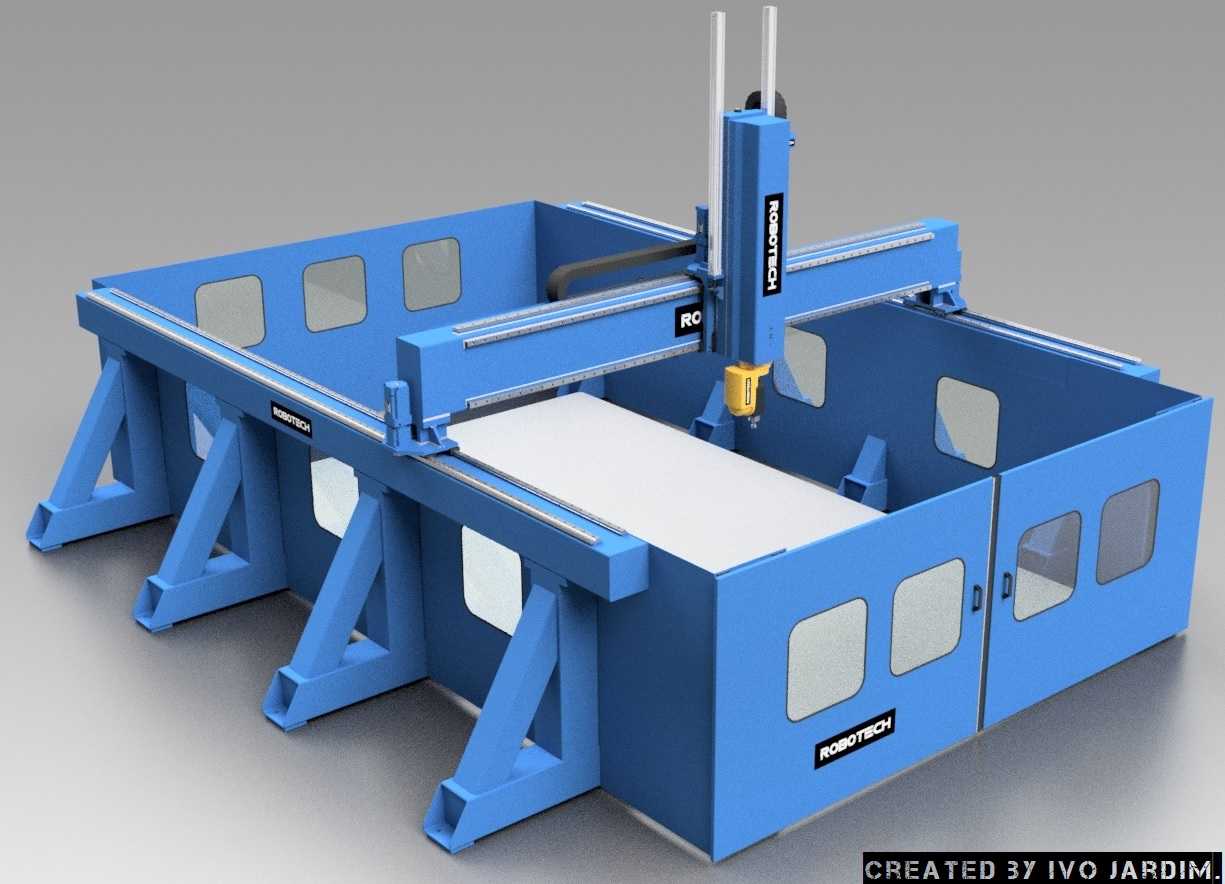

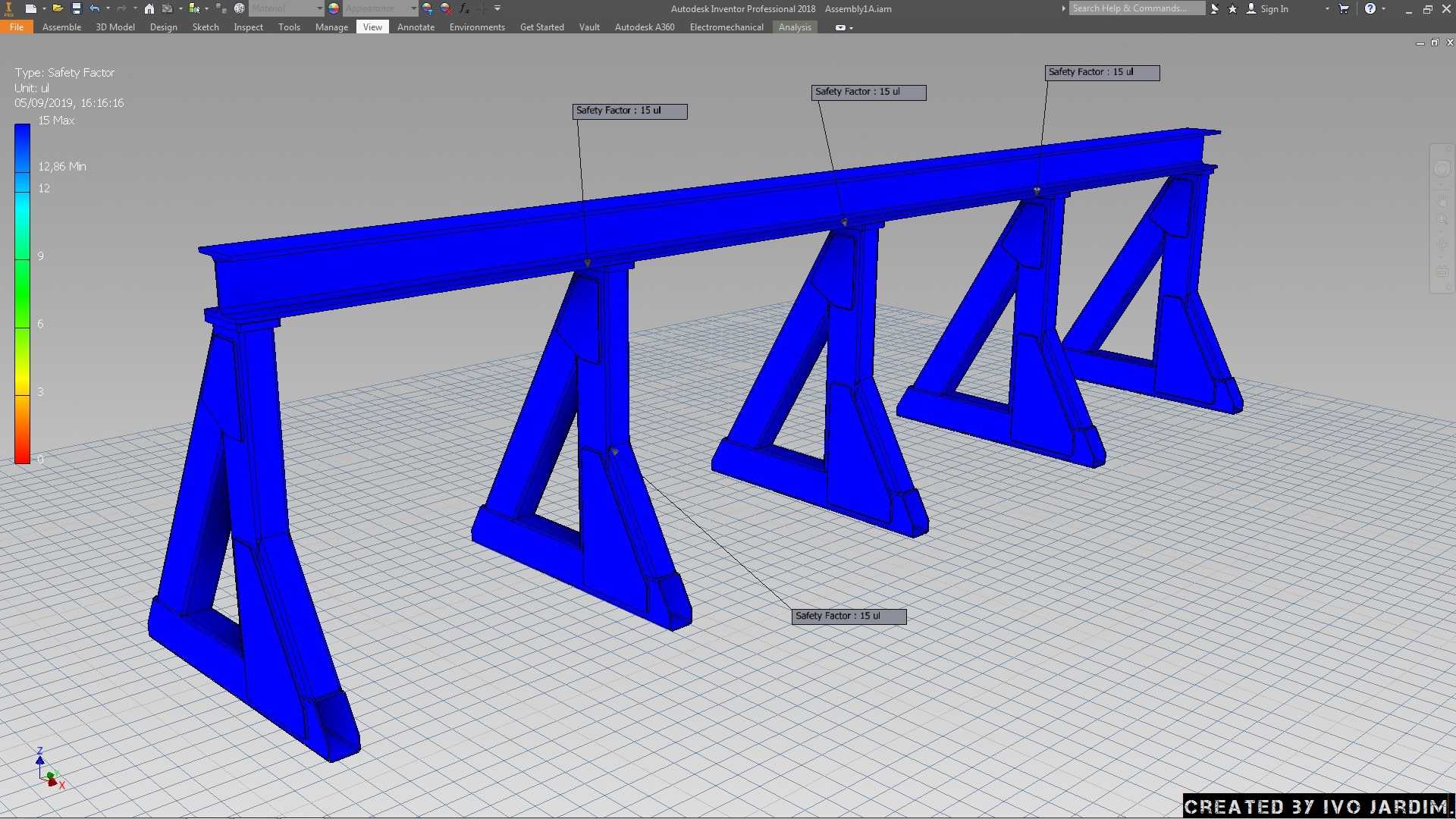

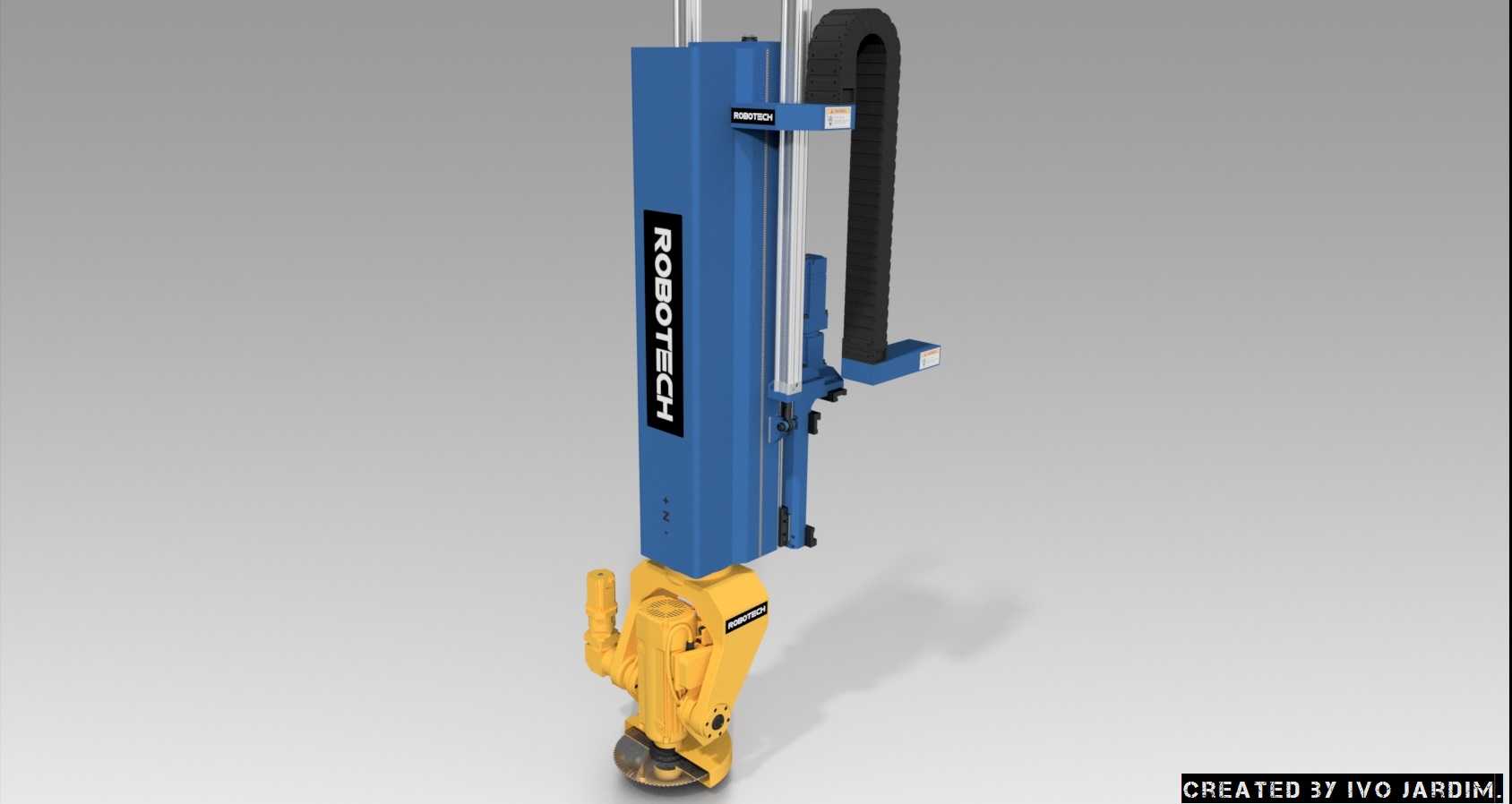

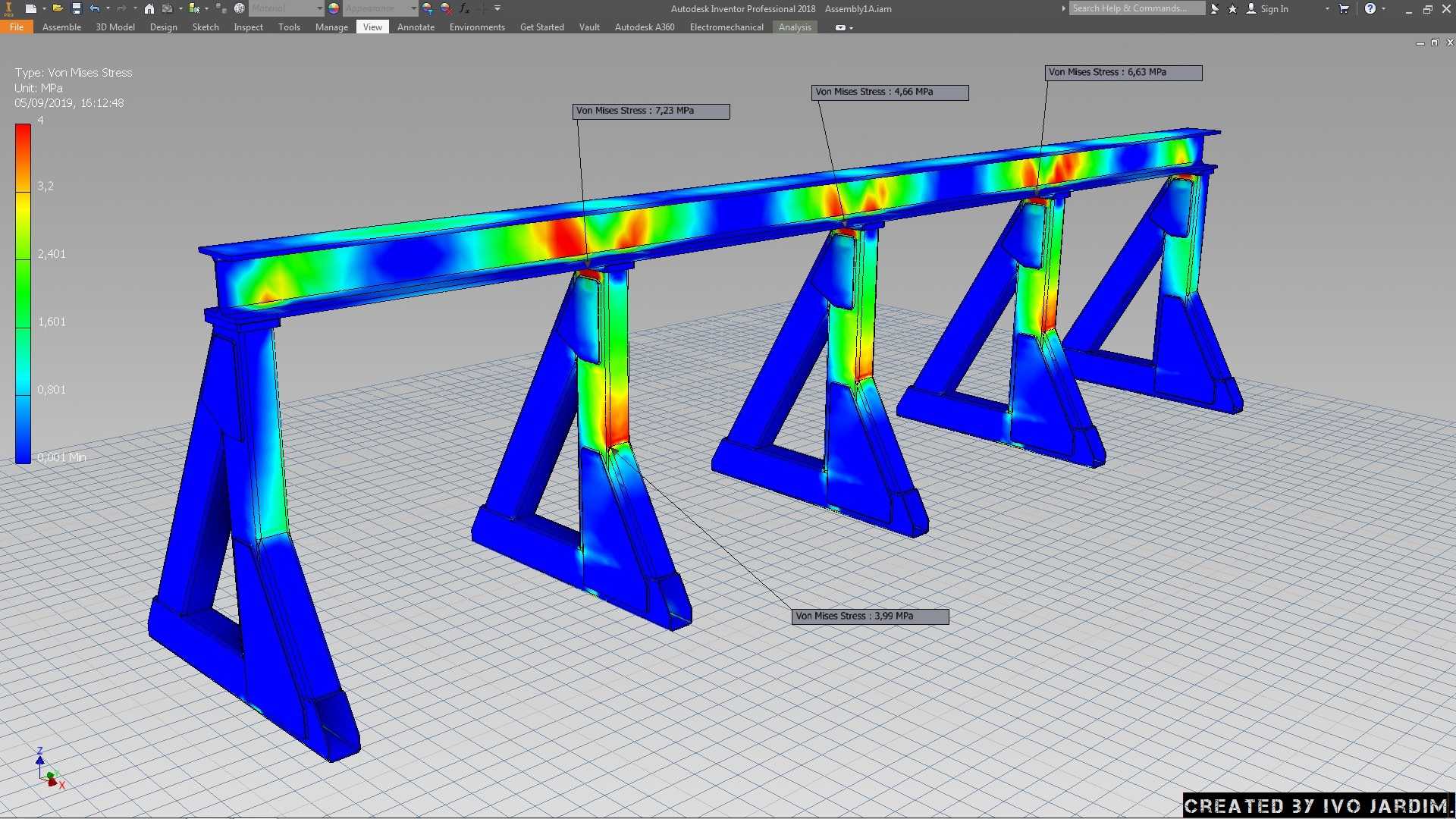

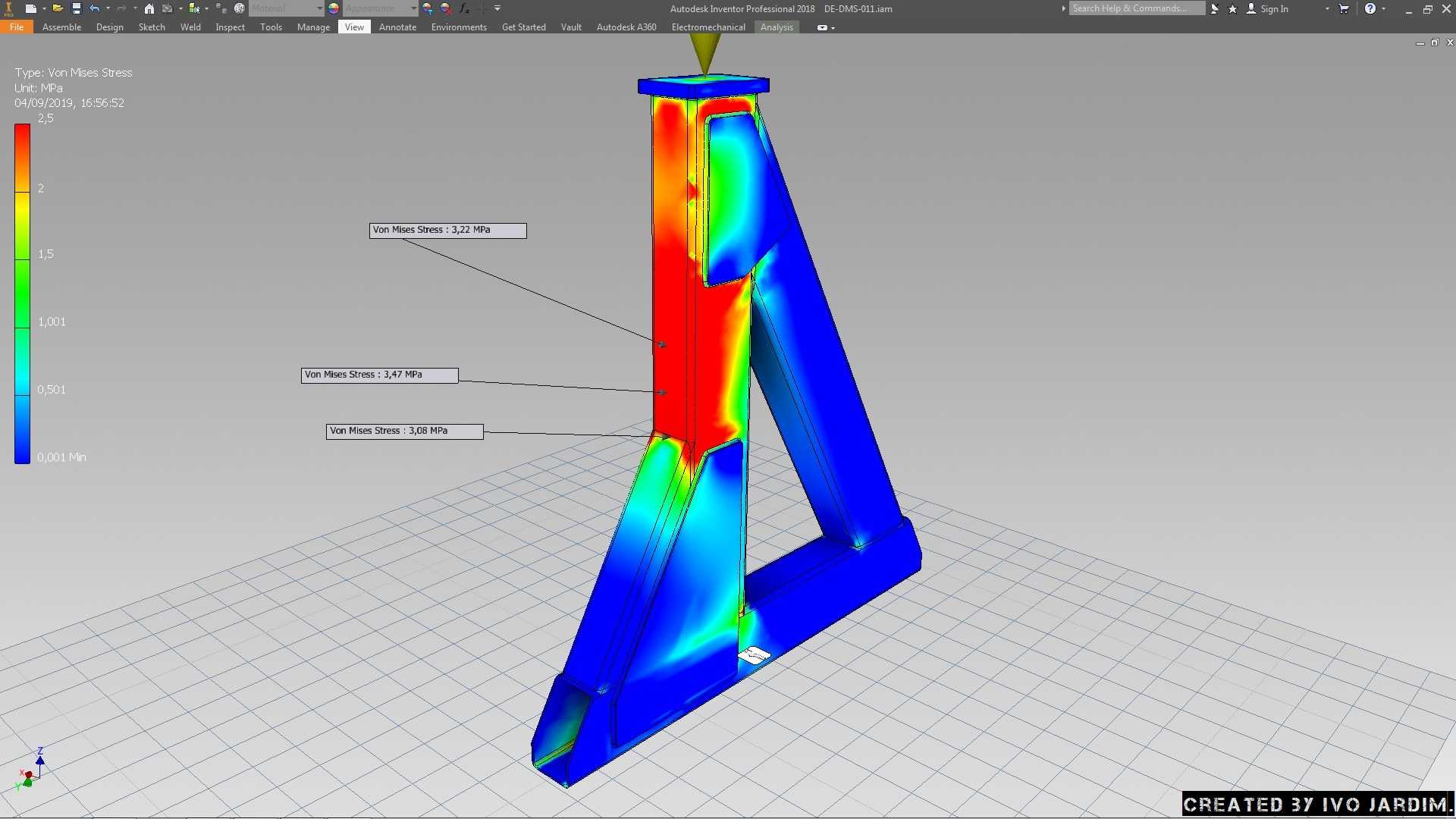

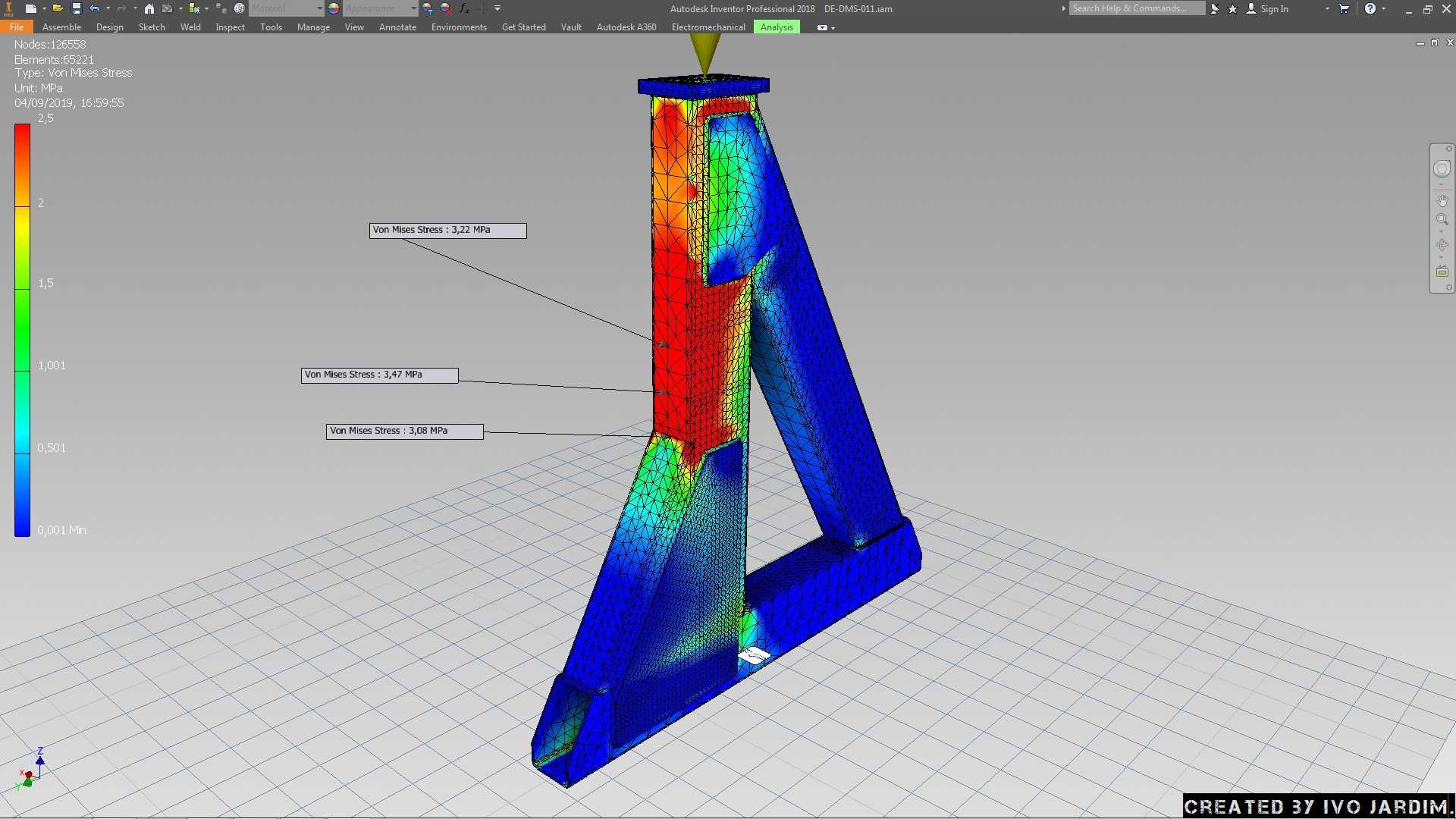

该龙门式五轴加工设备主要面向大尺寸异形构件的精密加工场景，在汽车整车模型加工、大型航空结构件铣削、轨道交通覆盖件加工等领域有着广泛应用，能够完成传统三轴设备无法实现的多曲面连续加工需求，可一次装夹完成工件五个面的铣削、钻孔、攻丝、镗削等多工序加工，大幅减少工件多次装夹带来的定位误差，提升复杂构件的加工精度与生产效率。设备采用龙门式框架结构设计，两侧的三角加强型支撑腿为整体横梁提供稳定的承载基础，可有效抵消加工过程中主轴高速运动产生的振动，保证长行程加工下的精度稳定性。横梁采用大截面箱型结构设计，具备优秀的抗扭抗弯性能，可搭载大功率主轴组件沿横梁做横向水平运动，主轴滑枕可沿垂直方向做上下进给运动，配合纵向移动的工作台，可实现X、Y、Z三个直线轴的大行程运动，同时主轴端配备双摆头结构，可实现两个旋转轴的角度调整，满足复杂曲面的法向加工需求。在设计思路上，该设备优先考虑大尺寸工件的加工适配性，整体龙门跨度可覆盖整车尺寸的加工范围，工作台采用高刚性铸铁平台，表面预留T型槽用于工件装夹固定，可承载数吨重的大型工件。设备的安装边界需要预留足够的操作与维护空间，两侧支撑腿外侧需要预留检修通道，横梁上方需要预留管线排布与滑座维护的空间，设备整体地基需要做专门的减震处理，避免外部振动传导影响加工精度。设备的传动系统采用高精度直线导轨配合滚珠丝杠结构，可保证高速进给下的运动精度，主轴组件采用内冷设计，可适配高速切削刀具，满足不同材质工件的加工需求，整体结构的刚性设计可支持大切削量的粗加工与高精度的精加工工序切换，无需额外更换设备即可完成从毛坯开粗到成品精加工的全流程加工，在大型模具制造、整车试制、大型工业构件加工场景中能够有效缩短加工周期，降低多设备流转带来的成本损耗。
