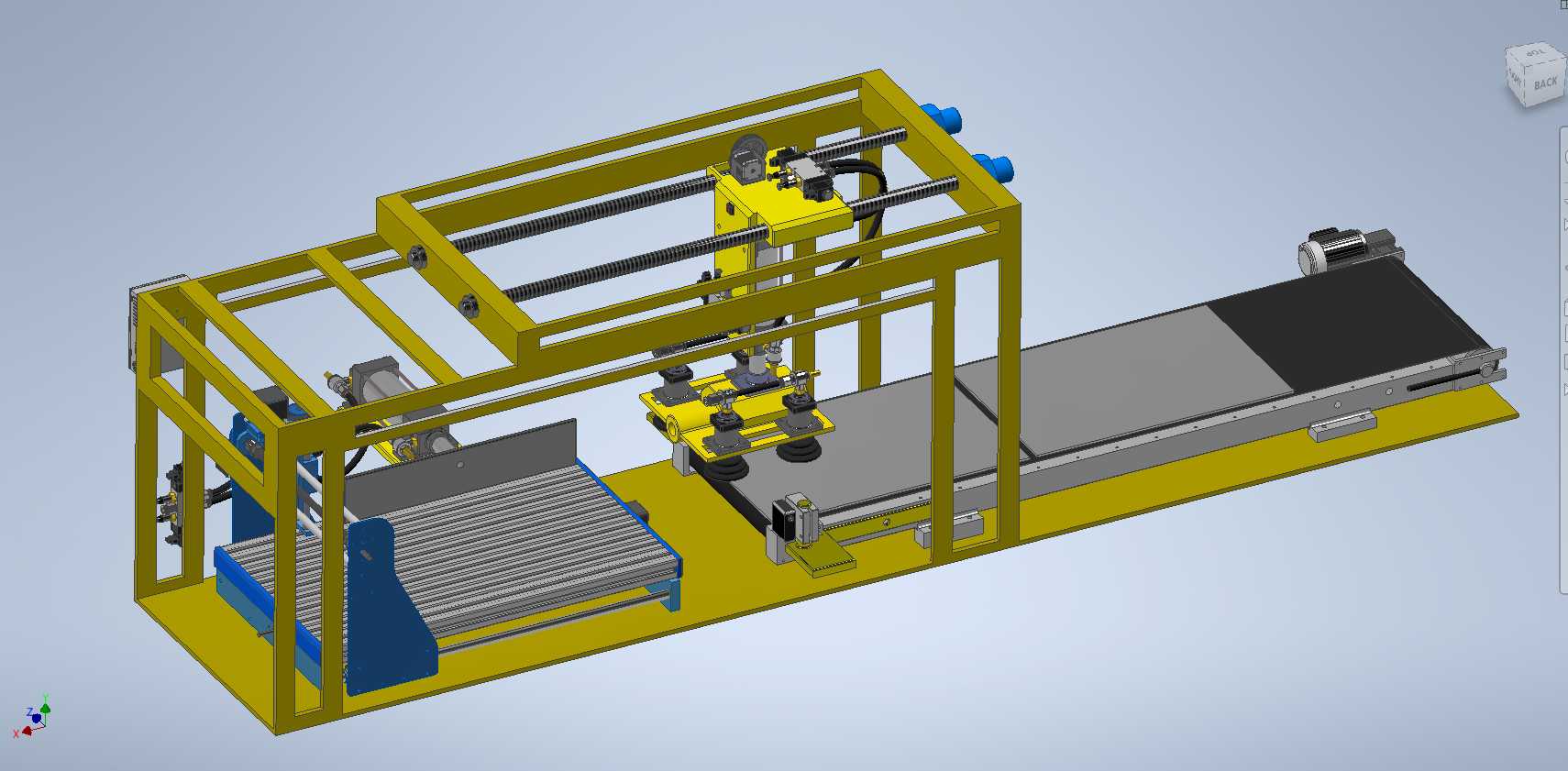

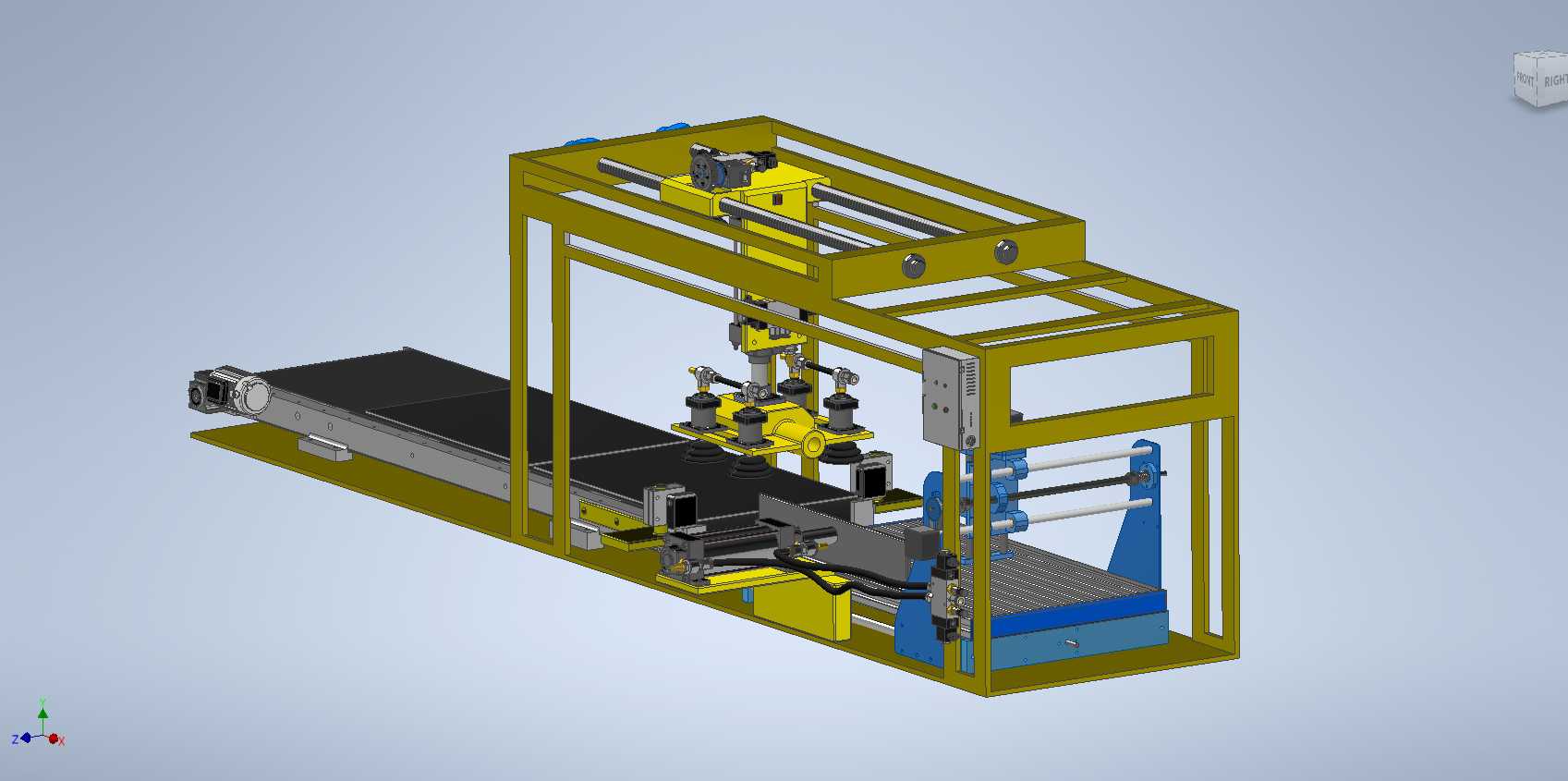

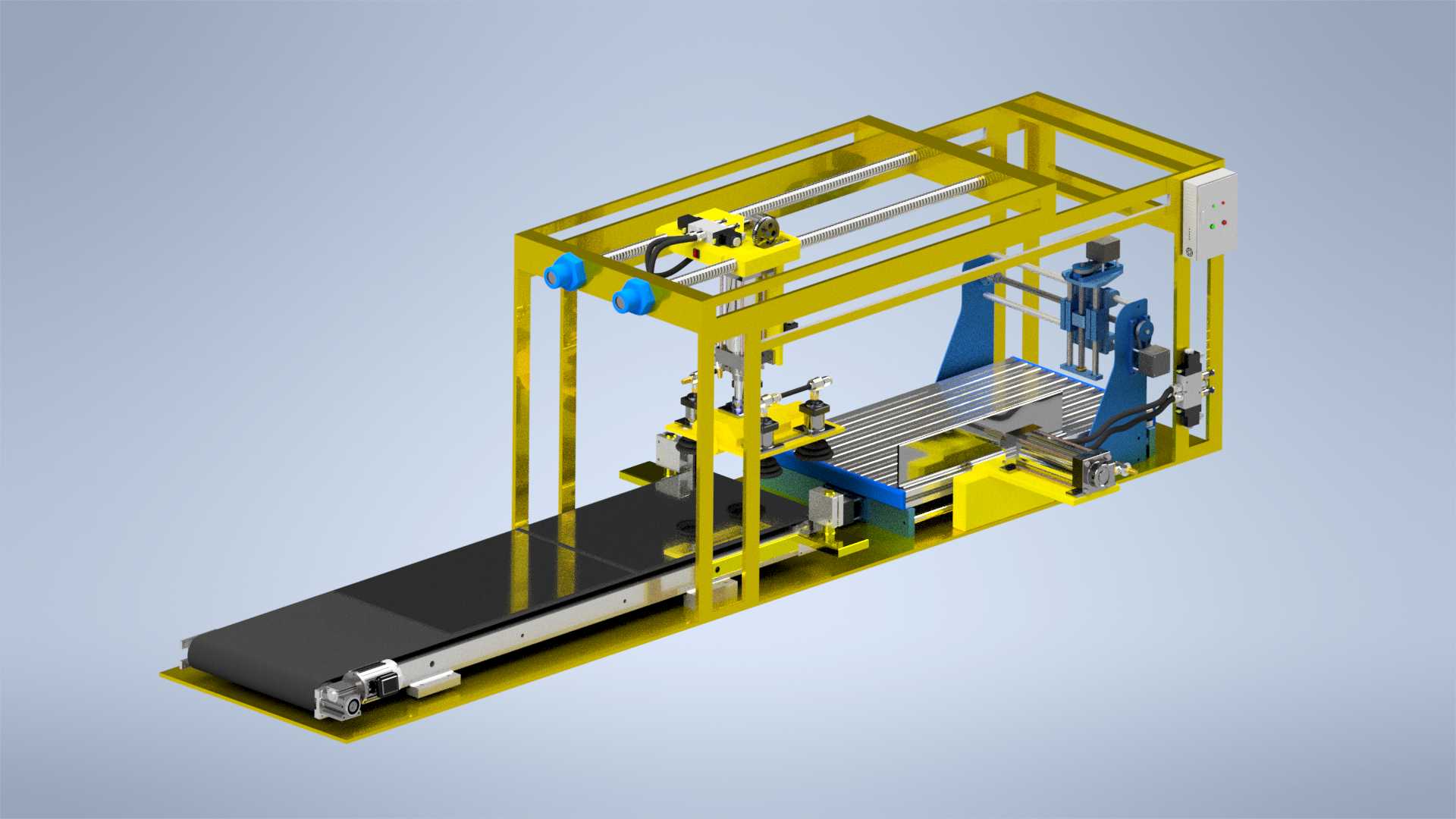

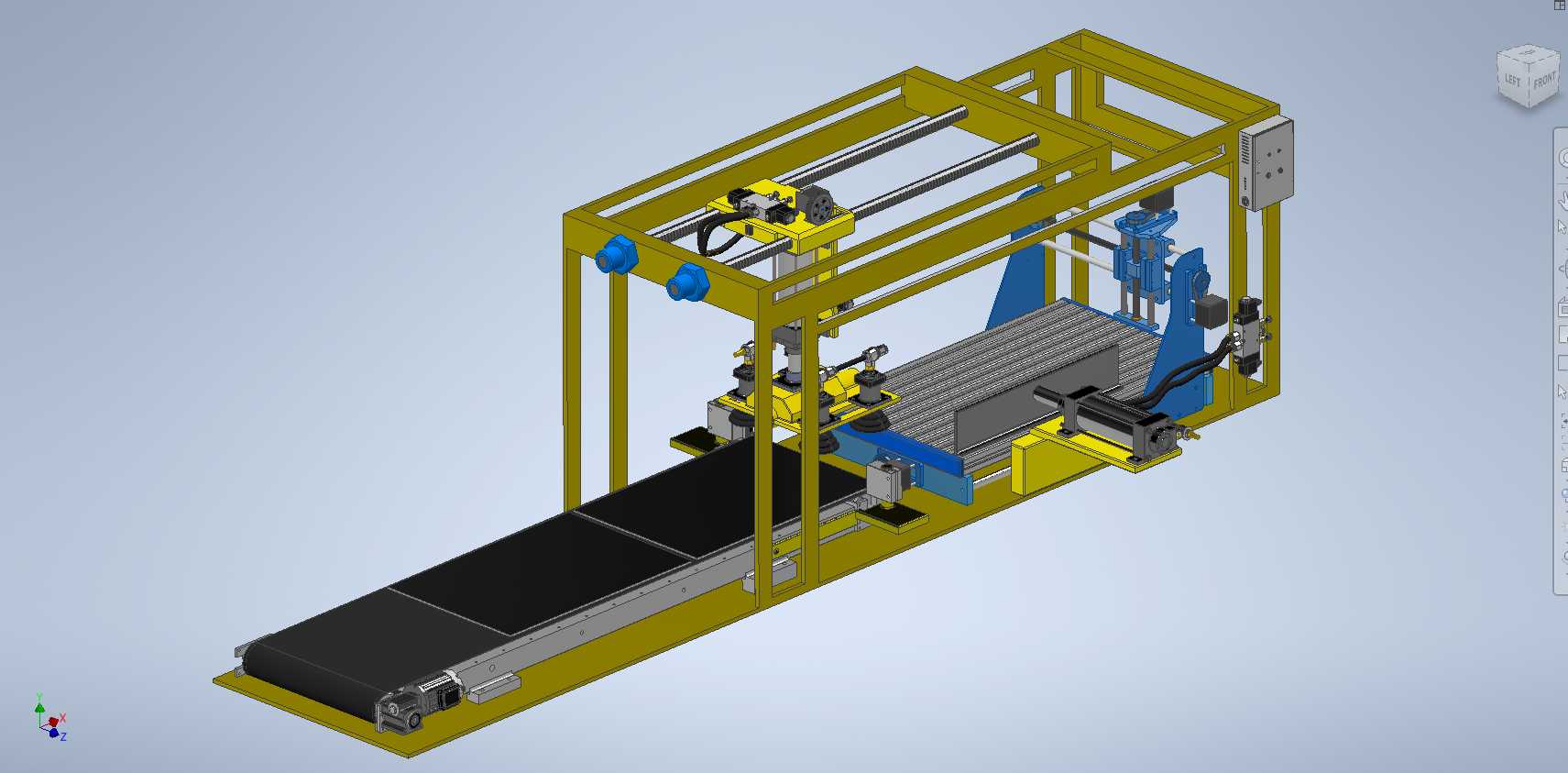

带输送线的龙门式CNC金属加工设备

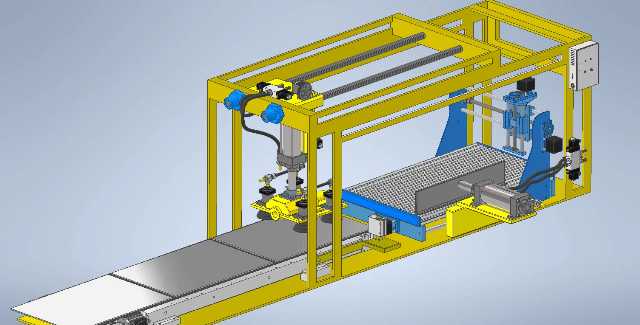

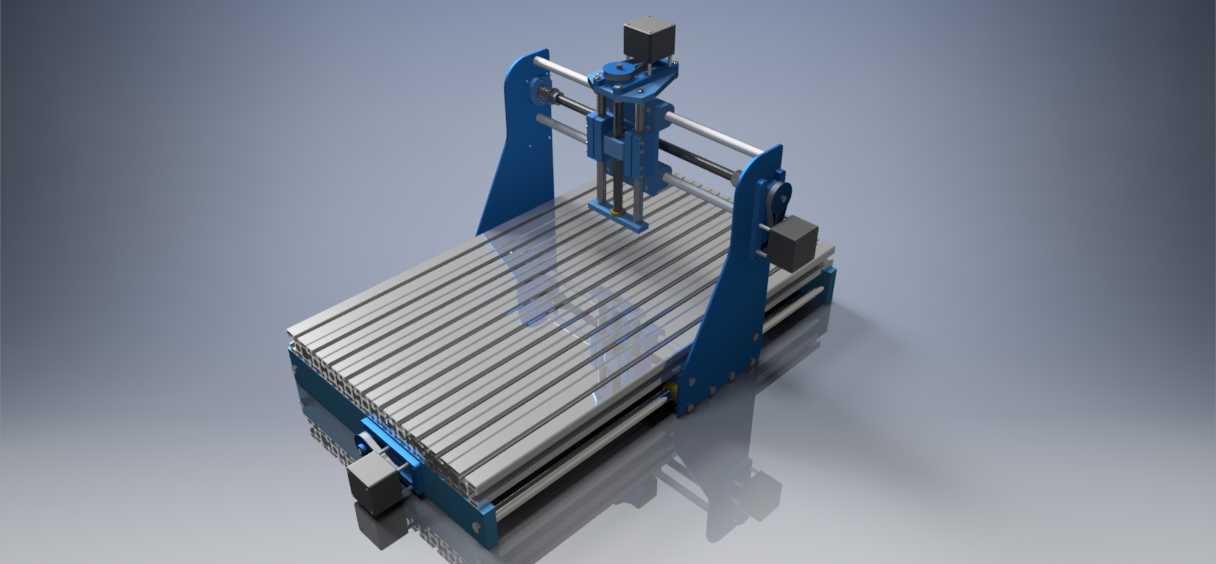

该设备主要面向中小型金属零部件的批量精密加工场景，适配五金配件、小型结构件、电子金属壳体等产品的铣削、钻孔、轻量镗削加工工序，可直接接入离散制造车间的产线物流链路，替代传统单机加工中人工上下料、工件周转的冗余环节，大幅降低单批次加工的辅助工时占比。设备整体采用龙门框架式主体结构，黄色方通焊接成型的机架作为核心承载基体，兼顾结构刚性与轻量化需求，框架跨距覆盖整条输送工位，可在不额外占用车间横向通道的前提下完成加工区域的全范围覆盖，底部预留的安装脚座可适配常规混凝土地面的膨胀螺栓固定需求，整机安装边界可适配多数中小型机加工车间的工位排布，无需对现有车间布局做大规模改造。设备前端集成皮带式输送机构，可完成待加工工件的自动上料输送与加工完成件的自动出料流转，输送线台面与加工工位的定位夹具做了等高适配，工件输送至加工位后可通过侧边的气动定位组件完成快速夹紧定位，无需人工反复校准装夹位置。龙门横梁上搭载可横向移动的多轴加工主轴组件，配合纵向滑台与垂直方向的进给结构，可实现XYZ三个轴向的精密进给运动，主轴侧配套的冷却管路可在加工过程中持续输送切削液，降低刀具磨损同时避免工件加工面出现热变形。设备两侧设置的防护挡板可阻挡加工过程中飞溅的切屑与切削液，避免对输送线及周边工位造成干扰，机架侧方预留的电气安装腔可集中排布数控系统、伺服驱动与气动控制元件，方便后期的运维检修与线路规整。设计过程中优先考虑了加工动作与输送动作的时序协同，通过逻辑互锁避免加工过程中输送线误动作，同时将加工区域的操作高度设置在符合人体工程学的区间，方便操作人员在调试、换刀过程中完成操作，整体结构在满足刚性加工需求的前提下，尽可能压缩了非功能区域的空间占比，让设备可同时兼顾单机独立加工与接入自动化产线两种使用模式。
