户外多功能综合体能训练架结构设计

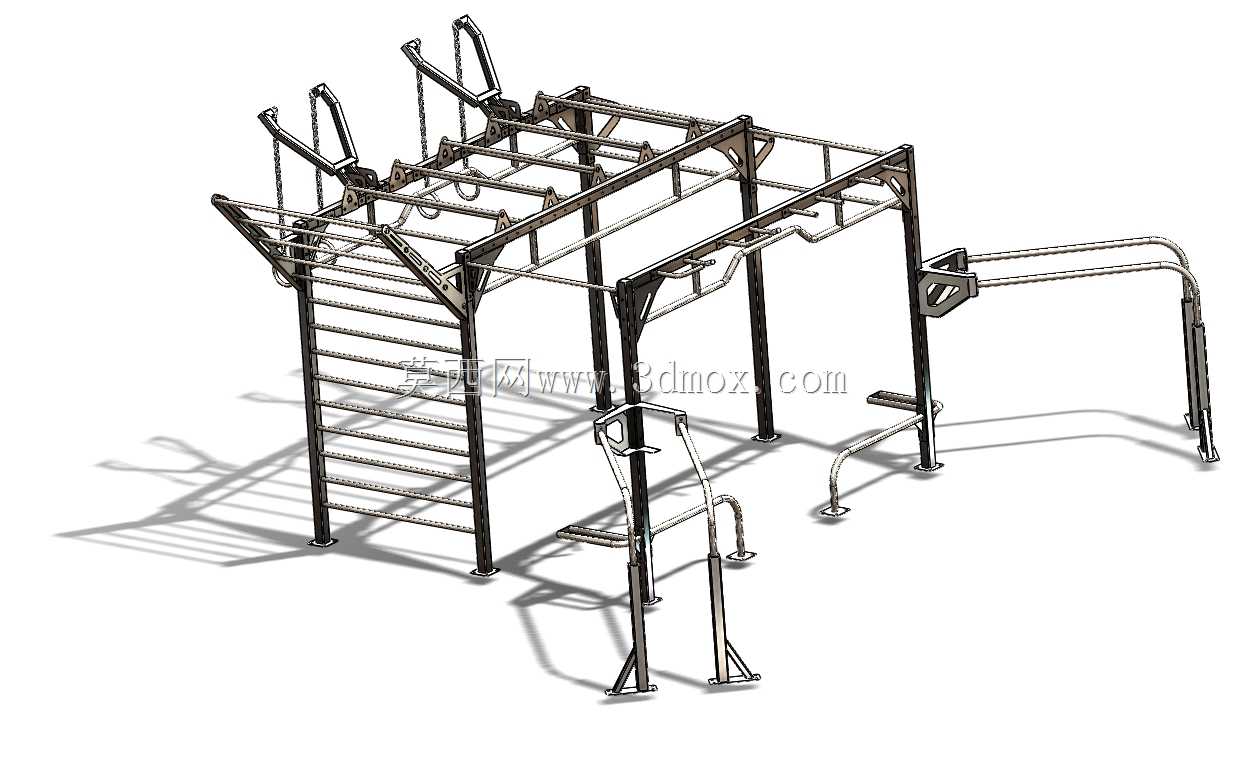

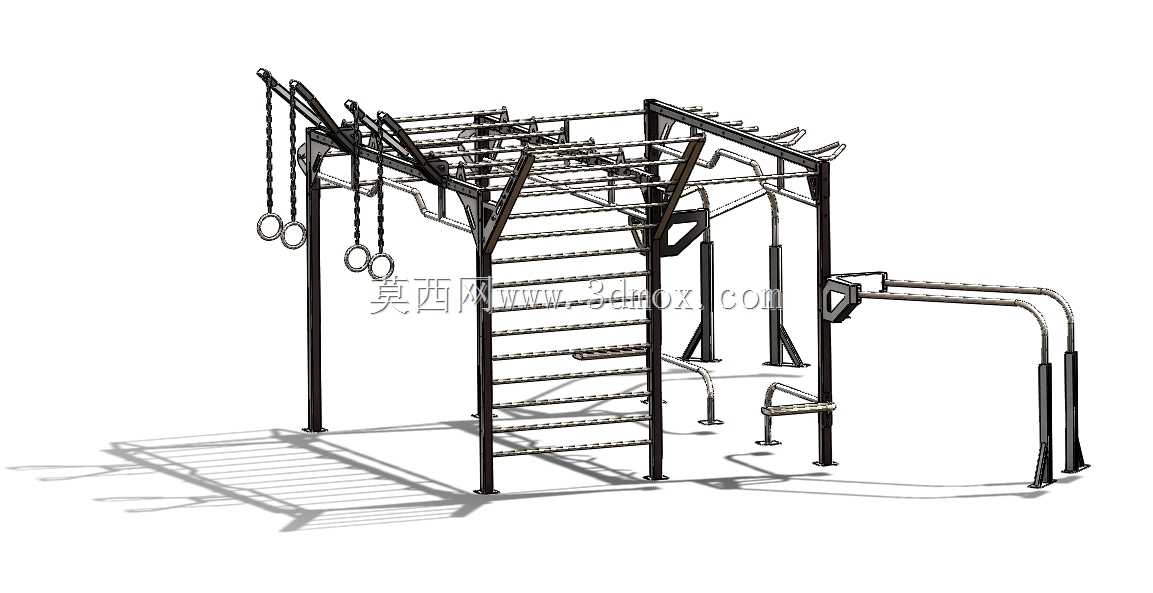

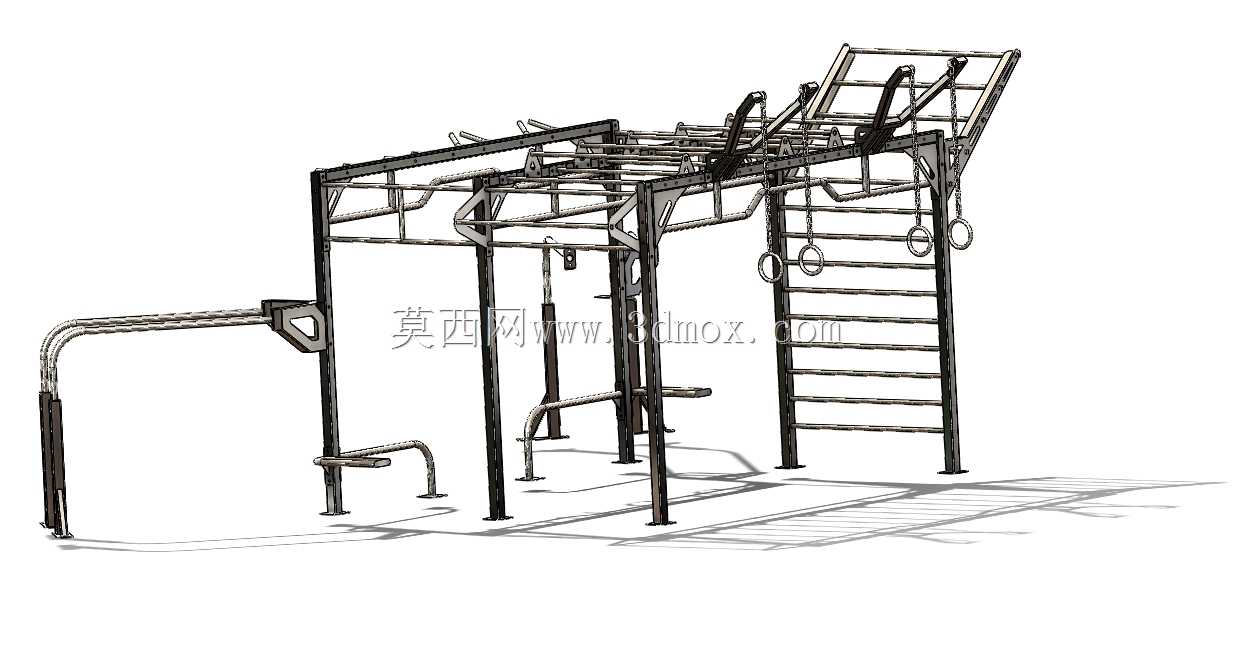

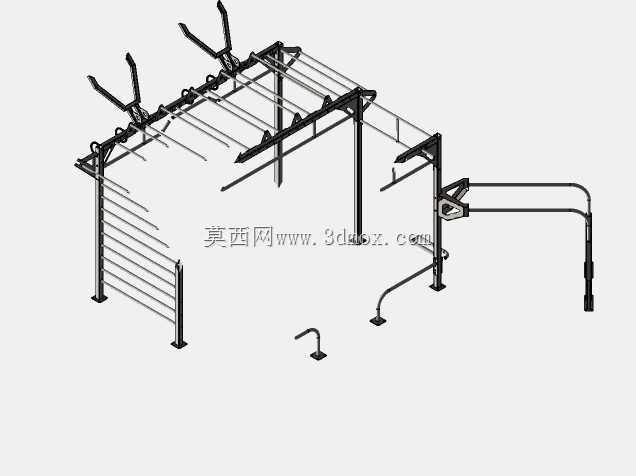

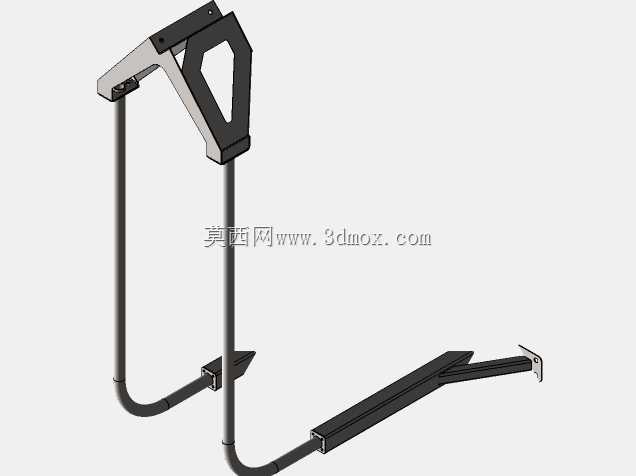

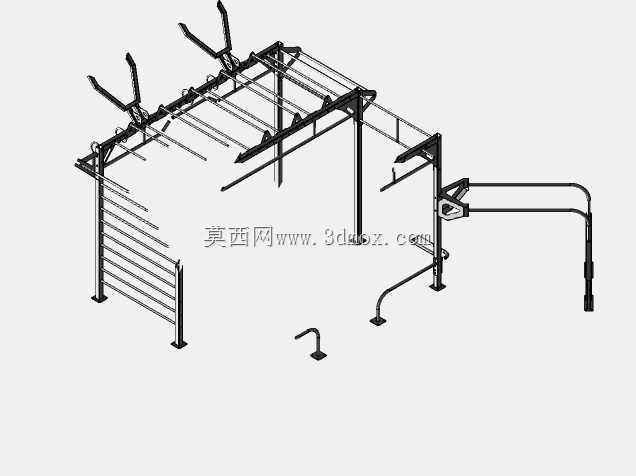

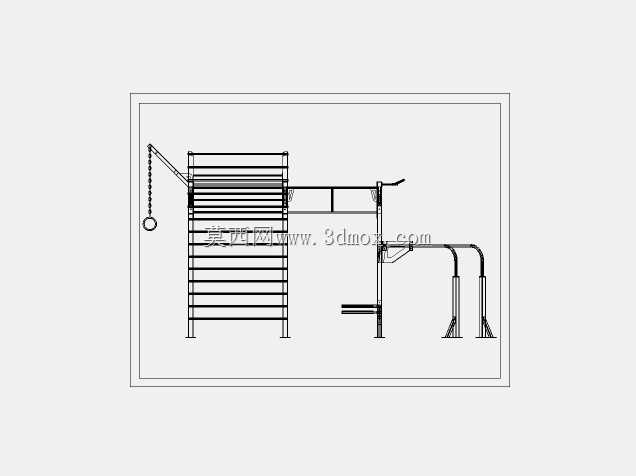

户外露天场景下的健身器材常年要面对温差形变、雨水锈蚀、高频冲击载荷的多重考验，这套综合训练架的结构设计从落地适配的角度做了大量细节取舍。主立柱采用方通型材做分段式焊接，底部预留的法兰盘安装孔特意做了长圆孔设计，抵消混凝土地面施工时的预埋螺栓位置偏差，安装时不需要额外扩孔就能完成对位，避免现场动火修改破坏镀锌层。肋木架的横档间距没有照搬室内器材的常规参数，每根横档两端都做了沉头焊接后打磨抛光，没有突出的焊瘤毛刺，户外使用时不会积存雨水，也不会勾扯运动者的衣物。顶部的悬挂点位做了双层挂板设计，内层是承重钢板直接和主框架焊接，外层是可更换的不锈钢挂片，TRX悬挂带、沙袋这类高频磨损的配件只会磨耗外层挂片，后期维护不需要切割主框架，只需要拧下固定螺栓更换挂片即可。侧方延伸的双杠位置特意做了斜向支撑补强，支撑腿底部加装了可调式橡胶脚杯，不平整的户外地面上可以单独微调高度，保证整个框架处于水平受力状态，避免长期偏载导致的焊缝开裂。所有管材的端口都做了封堵焊接，没有裸露的管腔，避免雨水灌入内部从锈蚀管壁，框架表面的喷塑层在焊接位置都做了抛丸预处理，提升涂层附着力，常年日晒也不容易出现起皮脱落的情况。不同训练模块的受力路径做了独立分散设计，攀爬区的载荷直接传导到后侧两根主立柱，悬挂训练的载荷传导到顶部横向主梁，双杠区的载荷通过斜撑传导到前侧立柱，不会出现多个训练位同时使用时应力集中在单一节点的问题。管材连接处没有采用直角直焊的方式，所有转角位置都加了三角形加强筋，既可以提升框架的抗扭刚度，也能避免直角位置积水积灰，日常清洁维护只需要用高压水枪冲洗即可，没有卫生死角。
