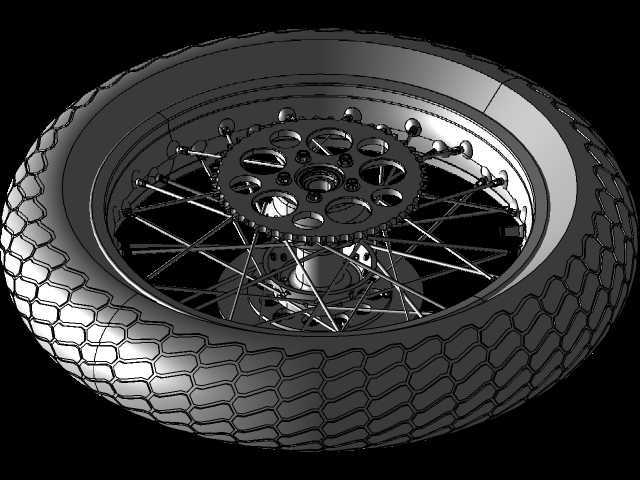

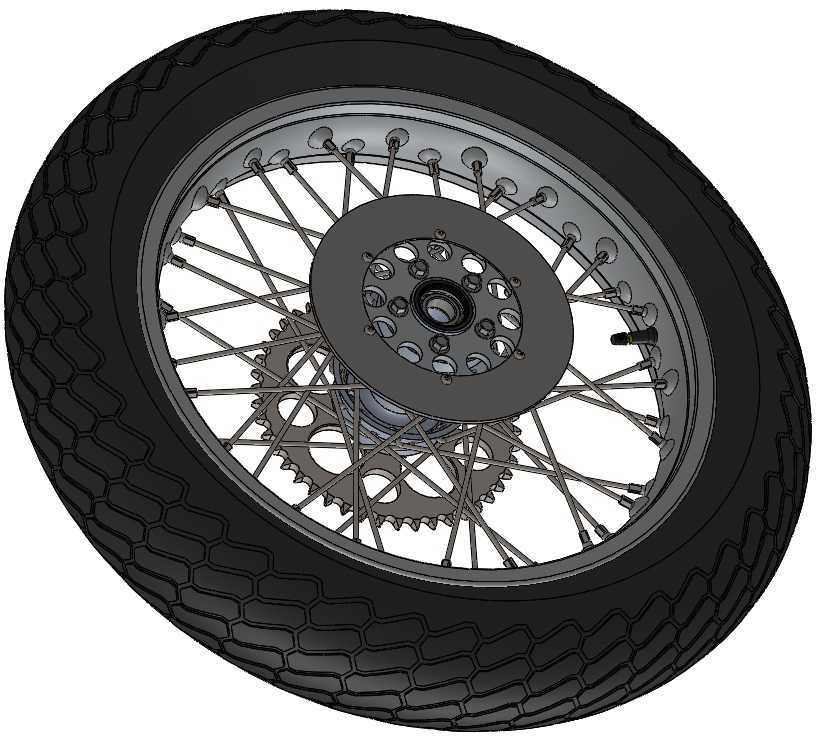

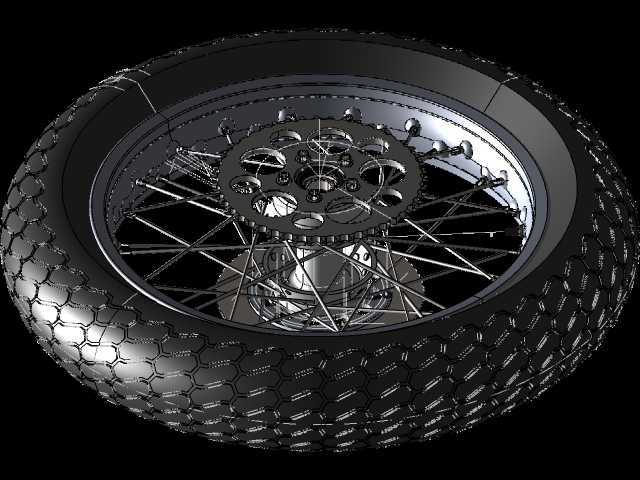

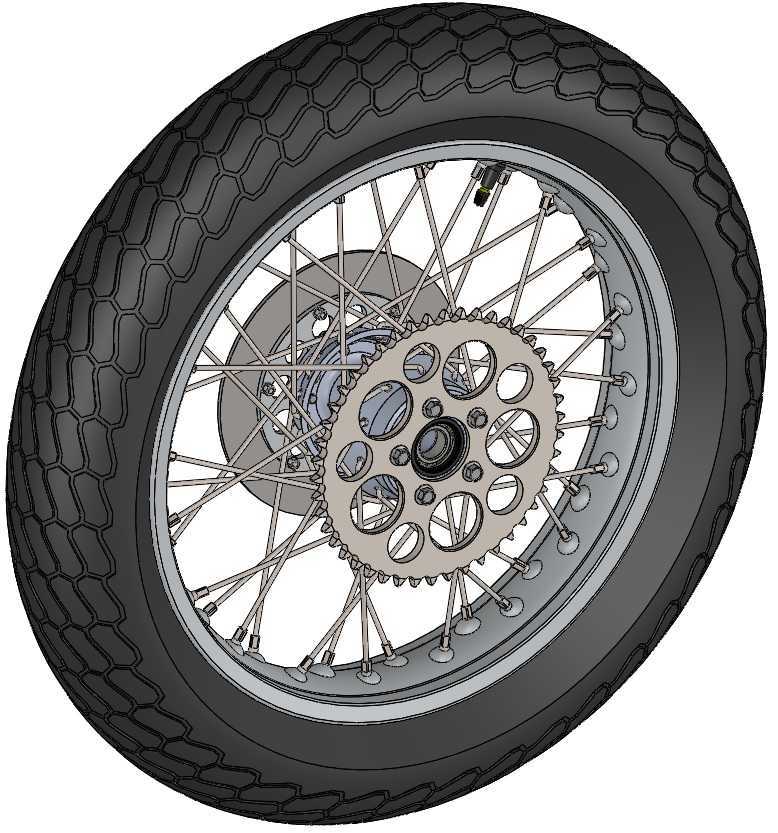

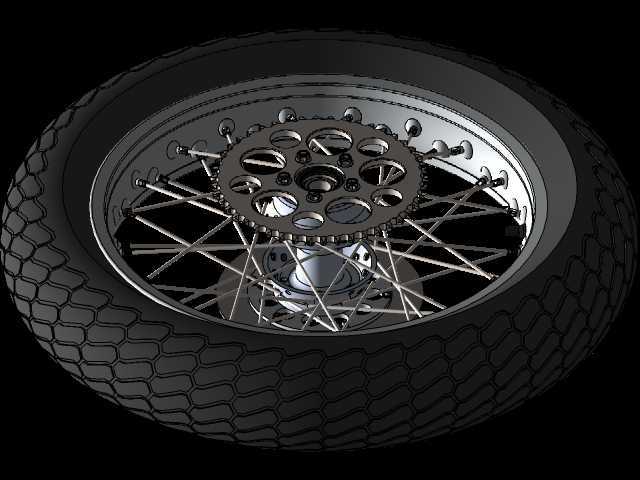

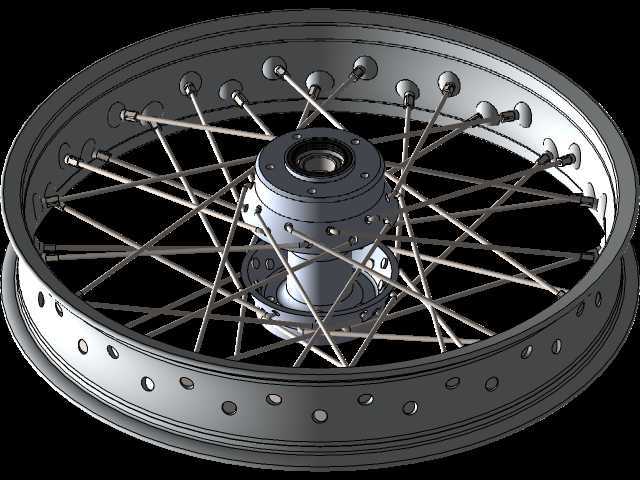

19寸辐条式摩托车后轮总成结构设计

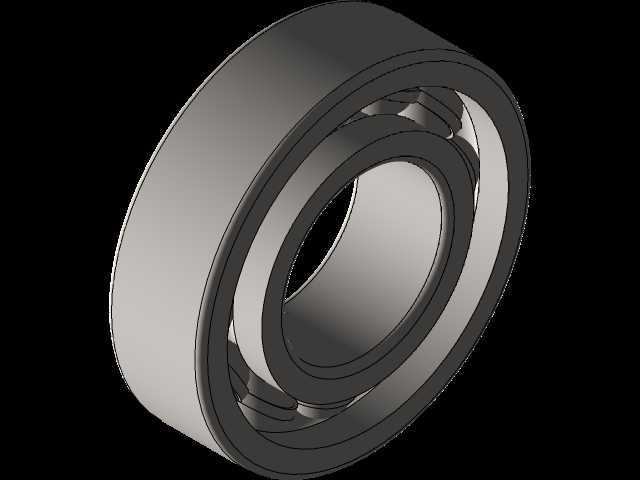

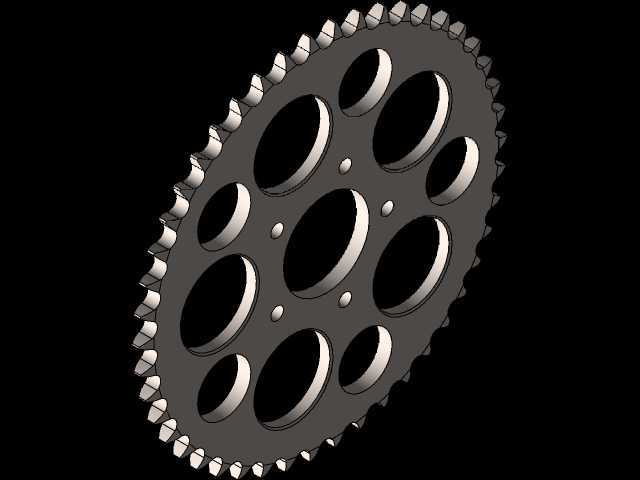

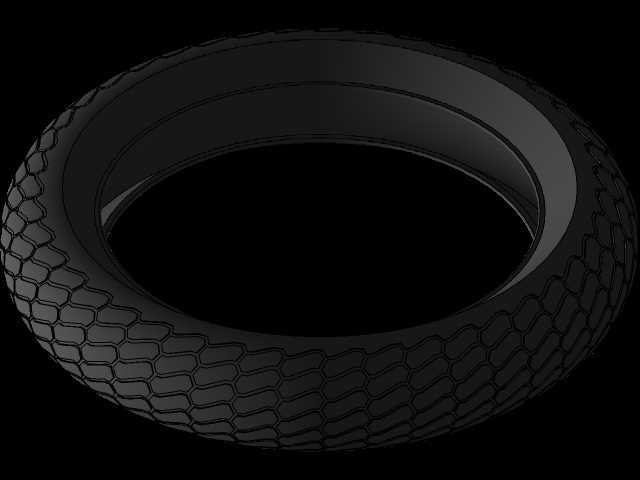

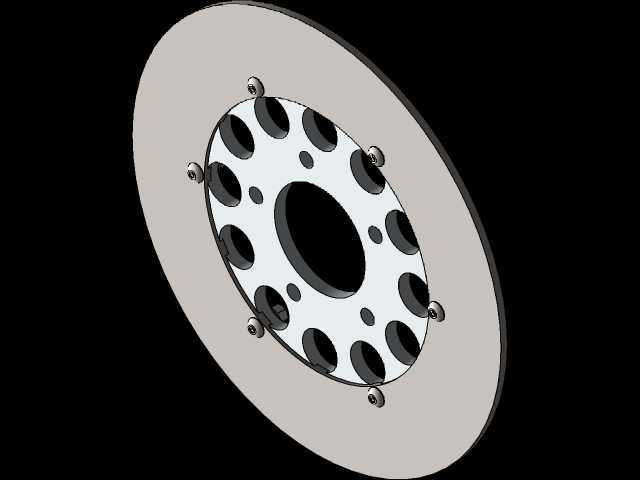

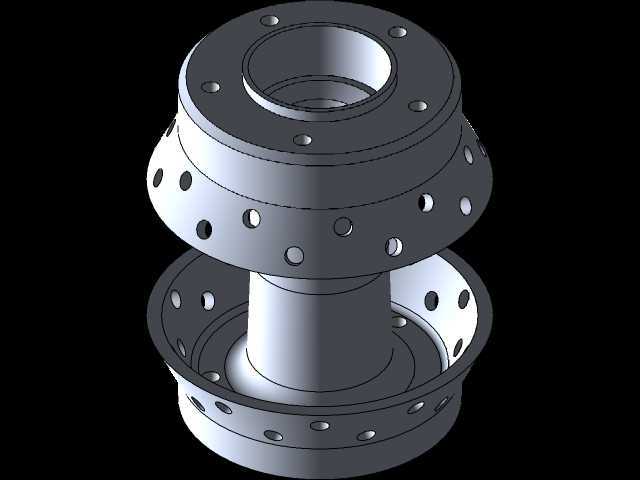

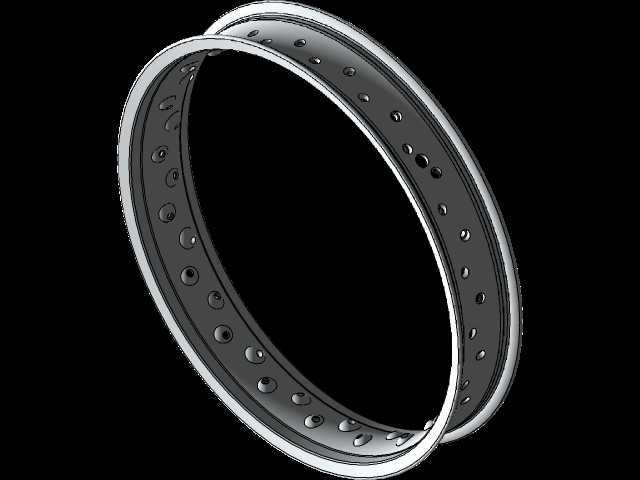

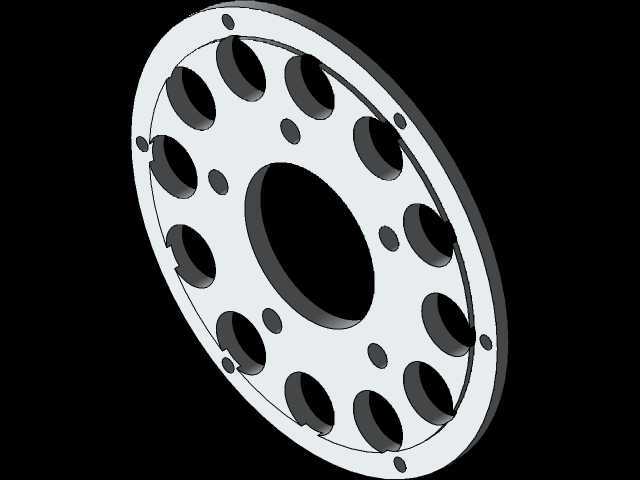

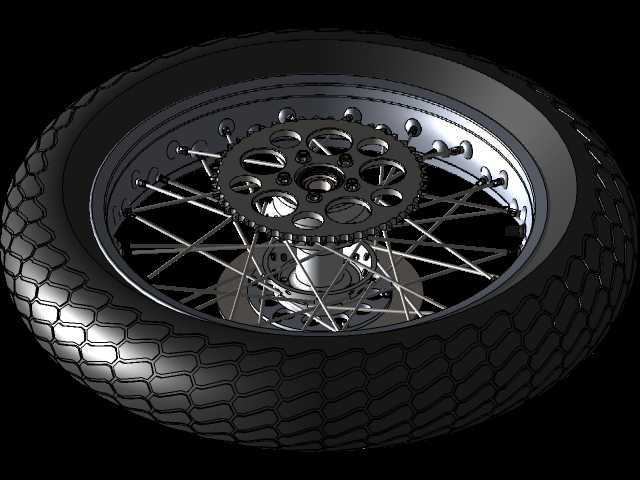

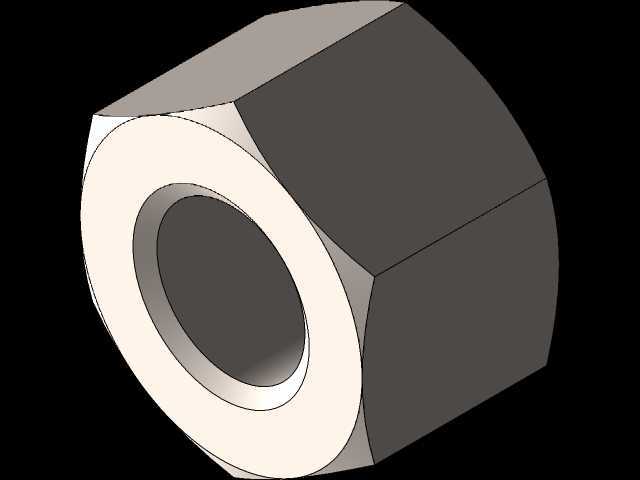

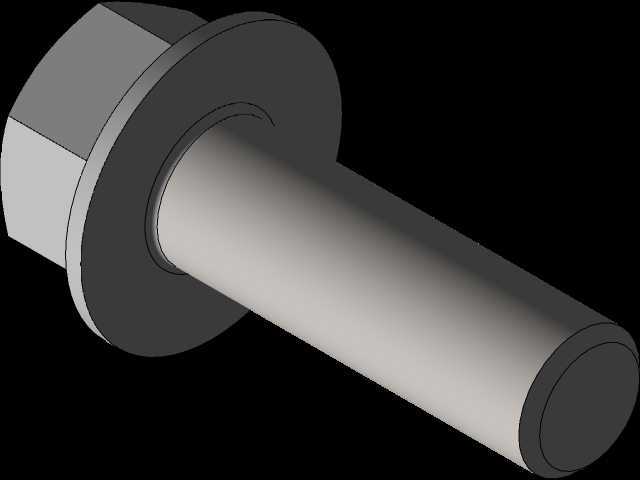

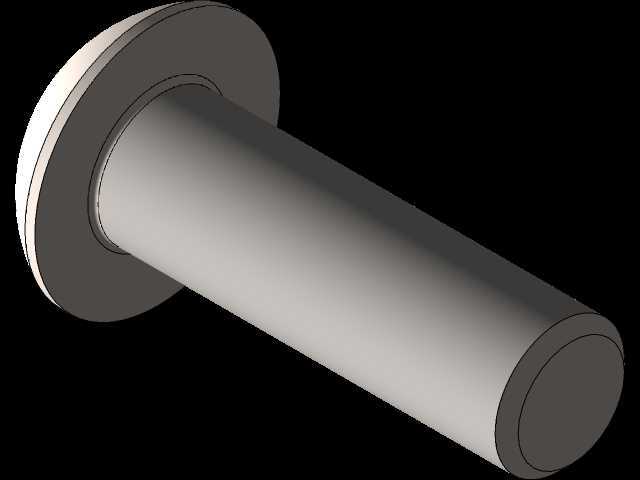

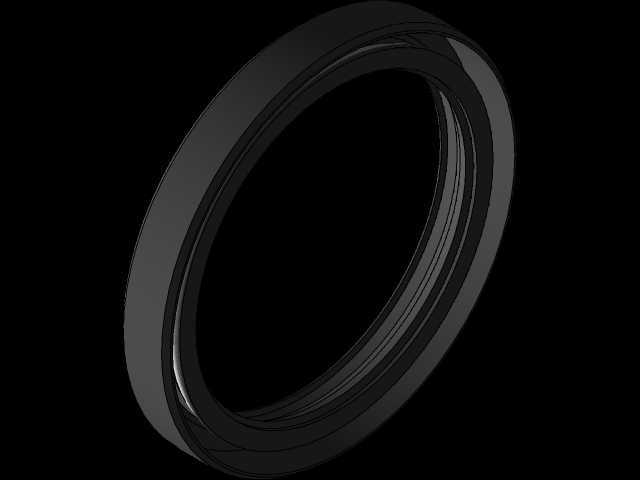

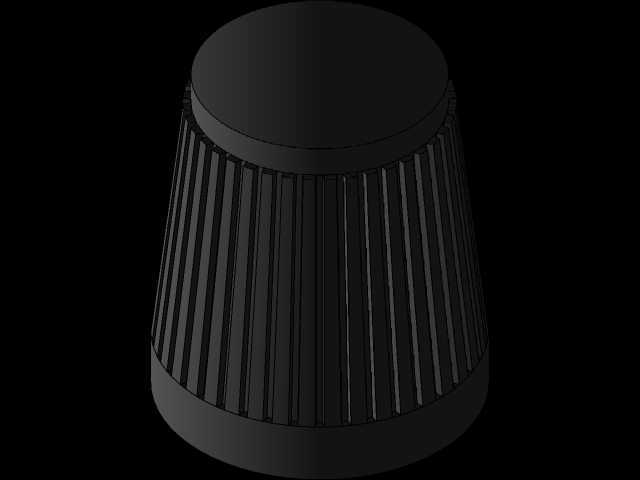

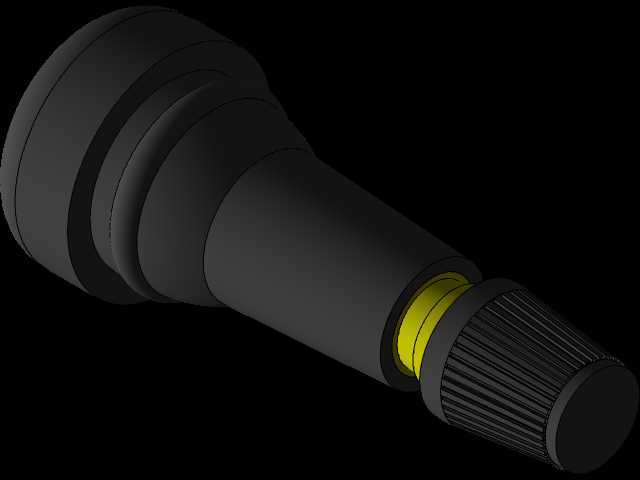

辐条轮辋的孔位同轴度偏差超过0.1mm时，整轮动平衡调校需要额外增加3倍配重块，高速行驶时还会引发车把规律性抖动，这款后轮在轮辋辐条孔的排布上做了等距错位补偿，每相邻三个孔位的角度公差控制在±0.02°范围内，装配时不需要逐根辐条反复调整张力，拧动条母的圈数误差不超过半圈就能达到预设张紧力。轮胎胎面的蜂窝状花纹块做了变节距设计，接地时的冲击噪声比等距花纹降低2分贝左右，胎唇与轮辋贴合的密封槽预留了0.3mm的过盈量，常温下压装后不需要额外涂密封胶就能满足无内胎结构的气密性要求，即使在颠簸路面连续行驶，胎唇也不会出现移位漏气的问题。中心的链轮座与轮毂轴套采用了台阶式定位结构，两者配合面的粗糙度控制在Ra1.6，装配时链轮的径向跳动量不超过0.05mm，链条传动过程中不会出现偏磨、跳齿的情况，制动盘的安装孔位做了沉头避让，螺栓拧紧后端面完全没入盘体，不会和刹车卡钳发生运动干涉。轮毂中心的轴承座预留了0.02mm的过渡配合公差，压装轴承时不需要加热就能顺利装入，同时能保证轴承外圈不会在运行中出现蠕变打滑，辐条与轮毂法兰的连接球头做了圆弧过渡，受力时应力集中系数比直角结构降低40%，大扭矩输出时不会出现辐条根部断裂的情况。胎侧的厚度从胎面到胎唇做了渐变减薄处理，过弯时胎侧的形变量均匀，不会出现局部应力过大导致的胎侧鼓包，轮辋边缘的凸缘高度比常规民用车型高2mm，极限压弯时轮胎不会脱圈。链轮的镂空孔位不是单纯做减重处理，每个孔的边缘都做了0.5mm的倒角，高速旋转时不会产生紊流风噪，同时能带走刹车盘传递过来的热量，避免链轮温度过高导致链条润滑脂快速失效。
