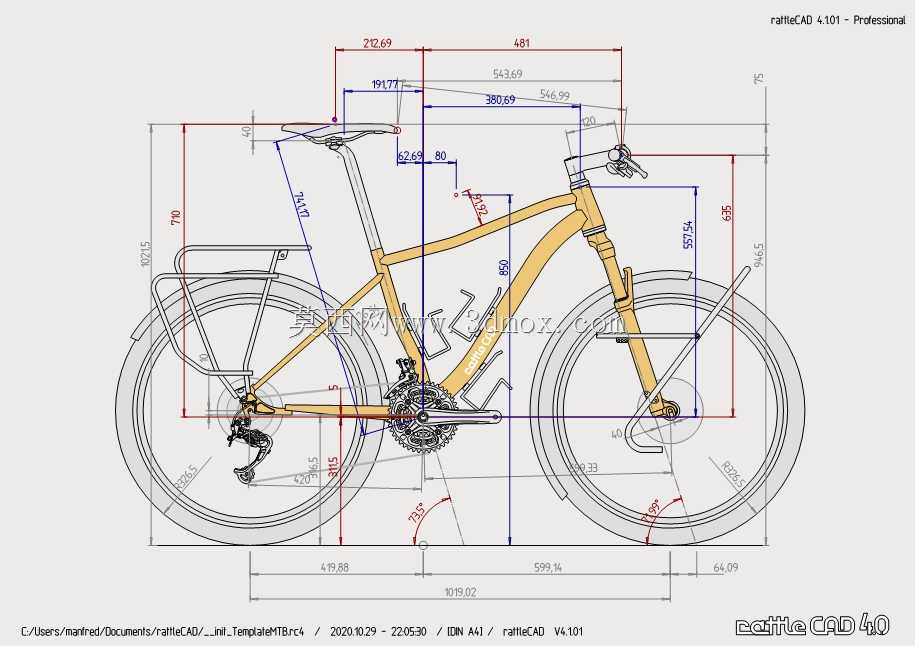

带尺寸标注的旅行自行车结构设计

常规旅行自行车在加工适配环节常遇到管材弯折角度偏差、异形管对接焊缝余高超标、附件安装孔位同轴度不足的问题，这套带完整尺寸链标注的旅行车结构，从下料阶段就把每段管材的切割长度、弯折曲率、坡口角度做了精准标定，避免车间加工时反复试装调整。车架上管与头管的衔接处标注了精确的夹角数值，对应的椭圆管截面在弯折时不会出现管壁褶皱，后下叉的弯折弧度刚好避开后轮最大转动摆幅，就算搭载满负荷行李也不会出现轮胎蹭架的隐患。后货架的支撑腿直接与后上叉预留的安装凸台对接，不需要额外加装转接片，减少了装配时的公差累积，每处固定孔的中心距都标注了双向公差，装配时螺丝可以顺畅穿入，不会出现强行拧入导致的螺纹滑牙。前叉的腿长与行程预留尺寸匹配轮组的最大外径，挡泥板安装位与轮胎外沿的间隙控制在合理范围，雨天行驶时泥水不会被卷到车架五通位置，减少传动部件的锈蚀概率。曲柄与中轴的配合段标注了轴向定位尺寸，装配时不会出现曲柄偏摆，链条在不同档位下的走线角度都经过尺寸校验，变速时不会出现跳齿、掉链的问题。车把与把立的对接处标注了插入深度限位，就算长时间在颠簸路面骑行，车把也不会出现下沉偏移，鞍座导轨的夹持位置标注了前后调节范围，不同身高的使用者都能找到合适的骑行姿态。所有管材的壁厚在尺寸标注里做了隐性匹配，受力较大的下管、后下叉位置对应更厚的管材规格，不需要额外做补强片就能满足长途骑行的强度要求，焊接时的热影响区范围也通过尺寸预留做了规避，不会出现焊接后管材变形导致的整车几何偏移。
