集成式液压过滤动力单元结构设计

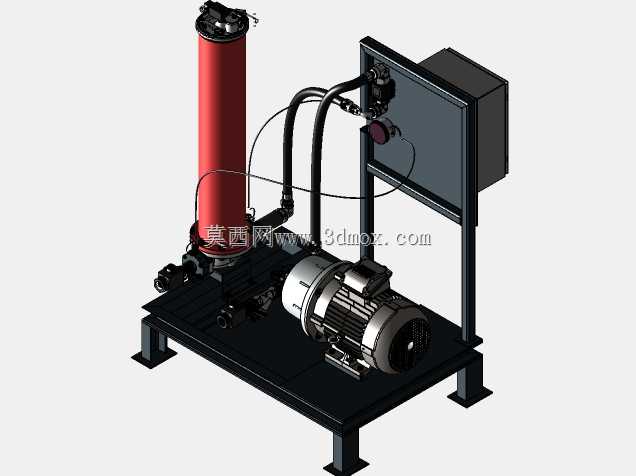

车间现场的液压动力单元常出现管路共振、滤芯更换空间不足、电机与泵对中偏差超差的问题，这套集成式过滤动力单元在结构设计阶段就把这些现场痛点逐一落地解决。底部安装底板采用加厚钢板铣削加工，四个支撑脚与底板焊接后做整体时效去应力，避免长期承重后底板翘曲导致电机与泵的同轴度偏移，电机和泵的安装位预留了0.2mm的调整垫片间隙，现场装配时可以通过塞尺精准调整对中精度，比一体式铸造底座的适配性更强。立式过滤罐体的安装座做了下沉式定位设计，罐体与底座之间加装丁腈橡胶减震垫，既可以隔绝泵组运行时的振动传递到滤芯，避免滤芯长期受振出现密封失效，也给罐体底部的排污阀预留了足够的操作空间，日常维护时不用拆解周边管路就能完成排污操作。管路走向全部采用硬管折弯搭配少量高压软管过渡，硬管折弯处的弯曲半径严格遵循管径3倍的工艺要求，减少油液流动的沿程阻力，管路固定卡箍的位置特意避开了电机散热风道，不会阻挡电机的冷却风路，同时卡箍与管路之间加装橡胶衬套，吸收管路内油压脉动产生的振动，避免卡箍长期硬接触磨穿管壁。侧置的电控箱安装支架做了向后倾斜15度的角度设计，操作面板朝向操作人员的常规站立位置，不用侧身就能观察压力仪表和操作控制按钮，电控箱与支架之间的连接螺栓加装了防松垫圈，适配车间设备启停时的振动工况，避免螺栓松动导致电控箱移位。整套单元的所有外露部件都预留了标准扳手的操作空间，不管是更换滤芯、检修阀组还是调整电机接线，都不用额外拆除周边无关部件，把现场维护的操作成本压到最低。油液在罐体内的流向经过优化，进油口切向进入罐体后绕滤芯螺旋上升，大颗粒杂质在离心力作用下直接落到罐体底部的沉渣区，不会直接附着在滤芯表面，能有效延长滤芯的使用寿命，比传统直进直出的过滤结构纳污量提升近三成。
