自行车后拨链变速传动结构三维建模

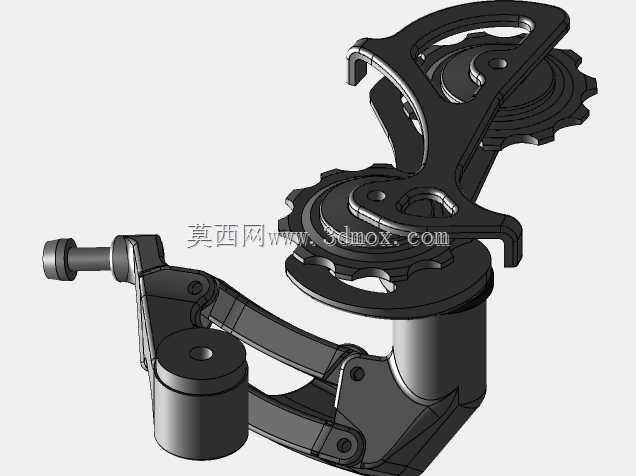

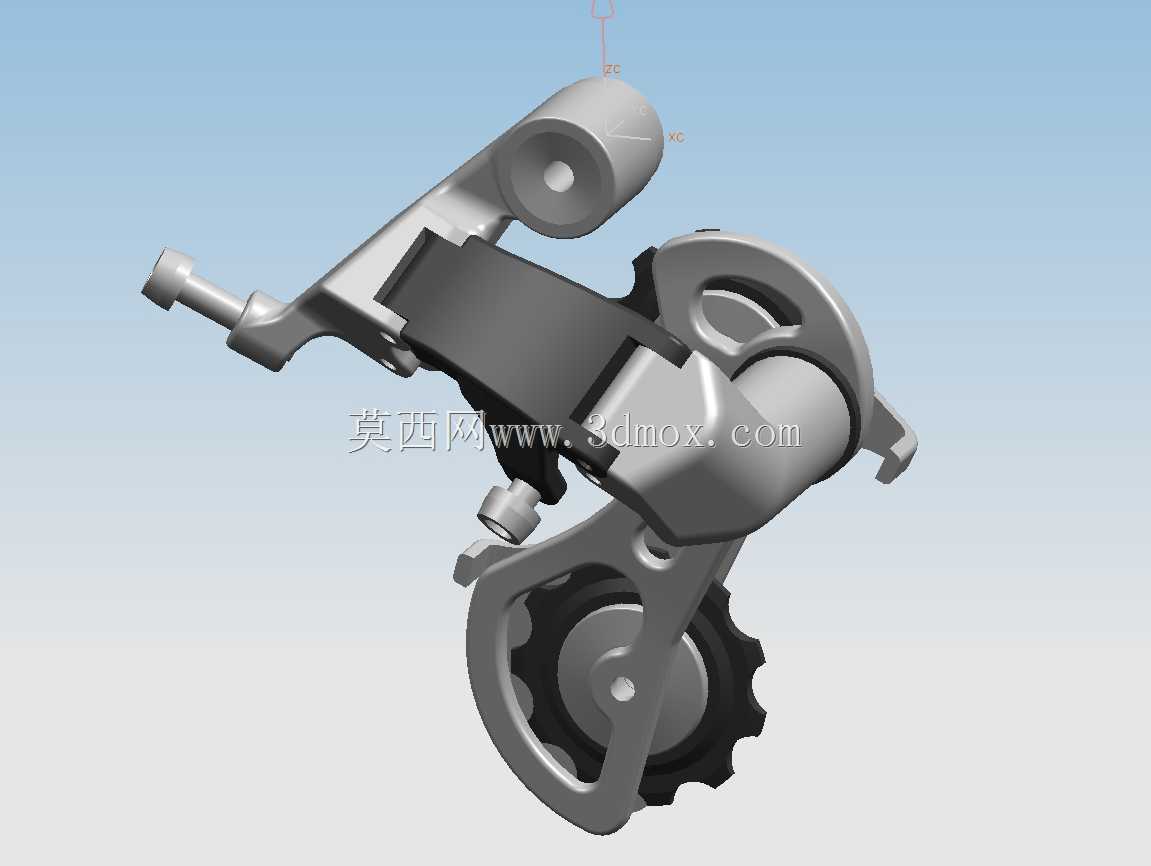

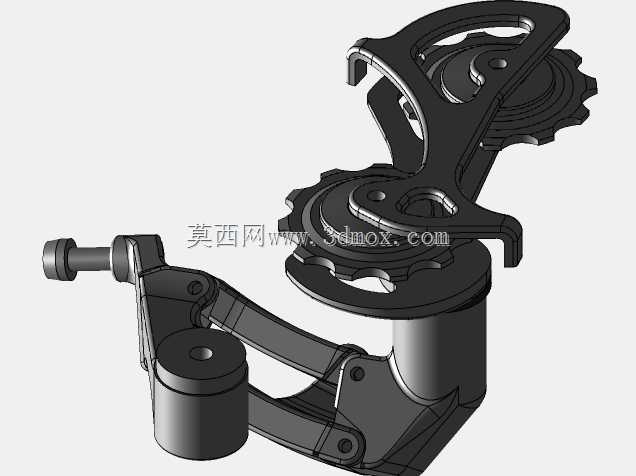

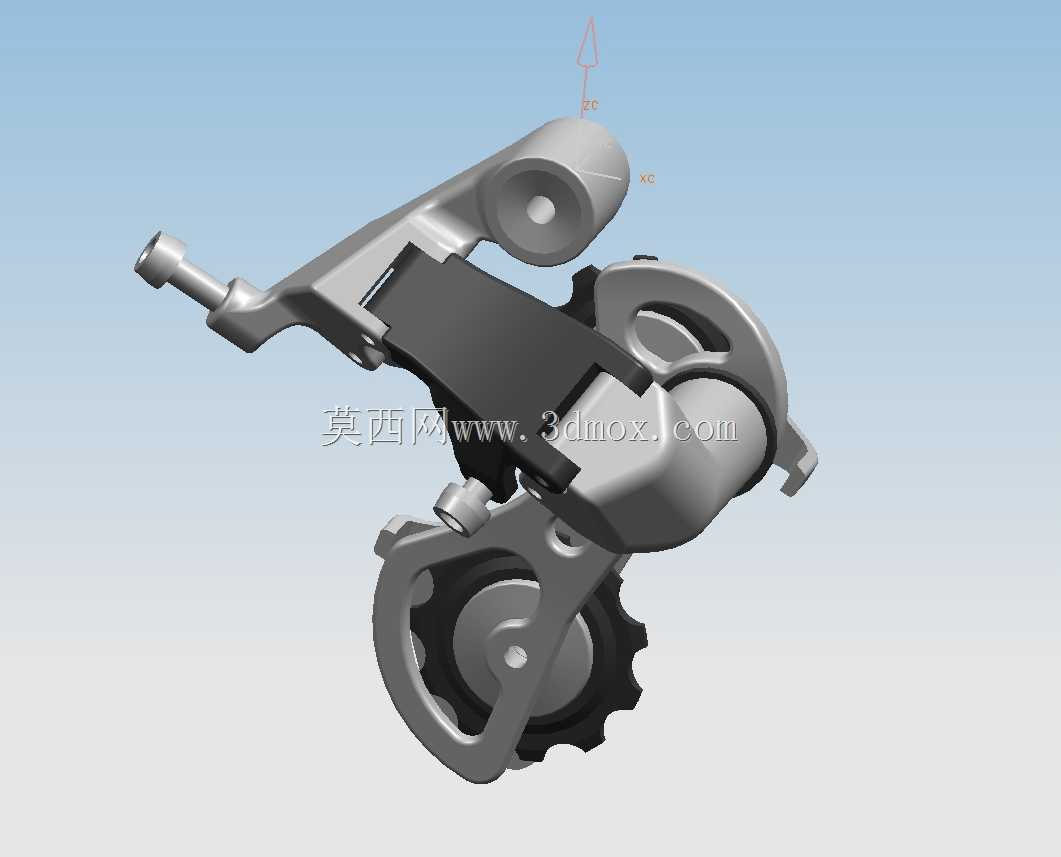

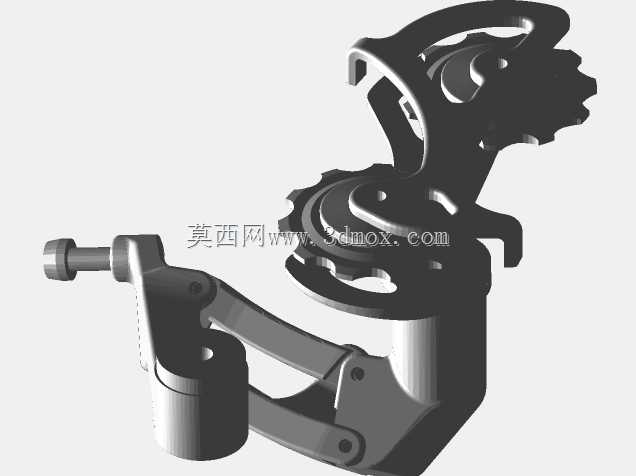

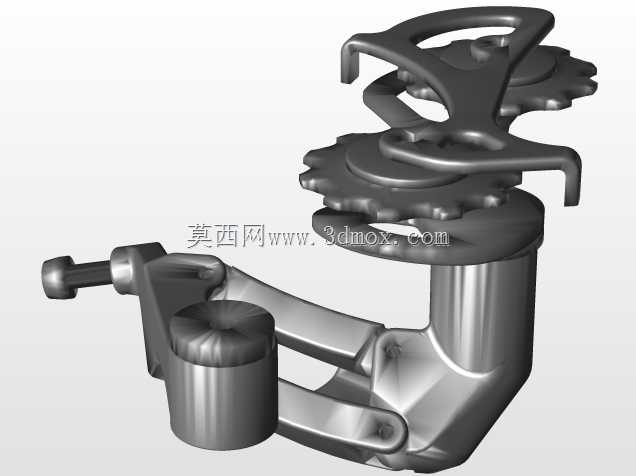

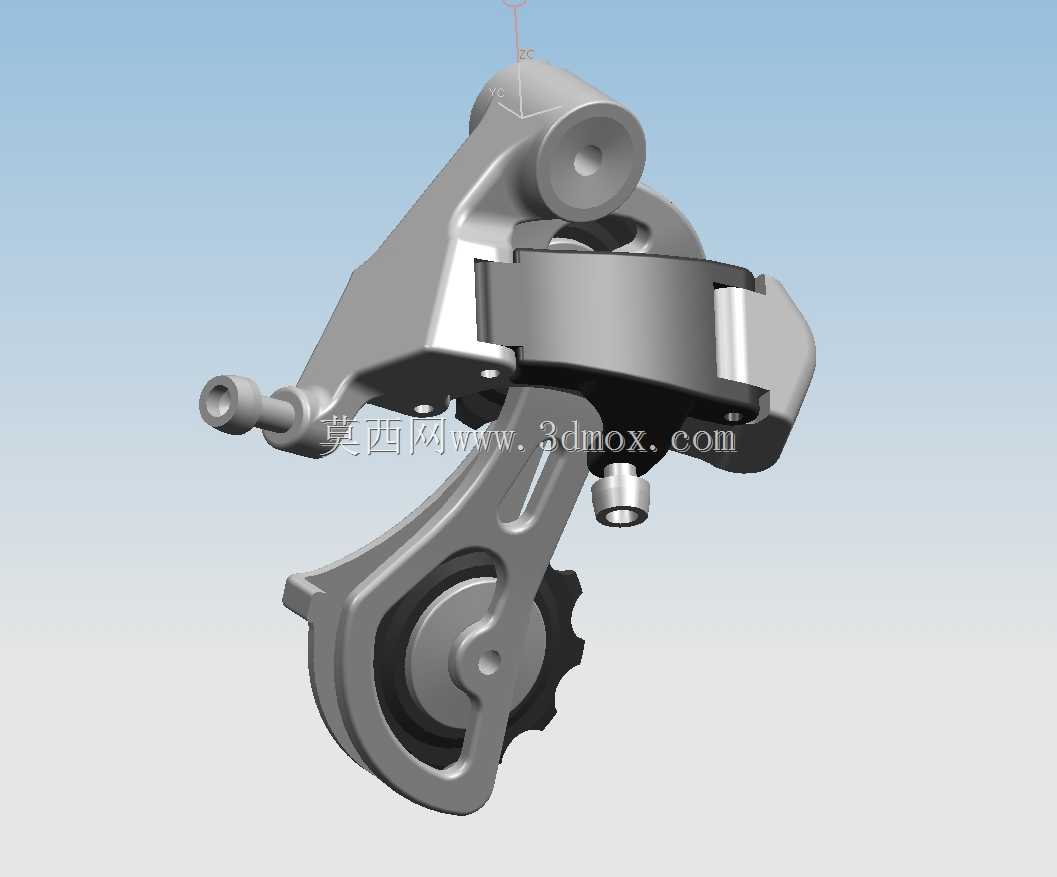

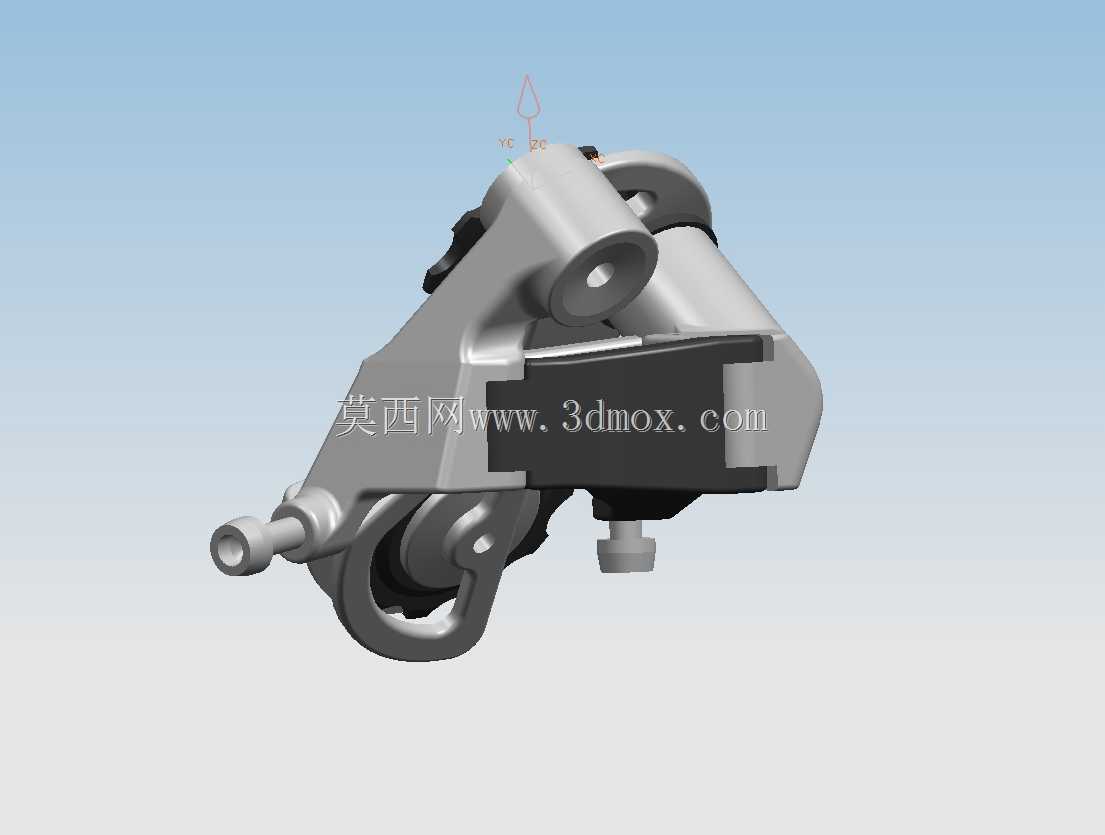

　　这套后变速器结构主要应用于民用通勤自行车、山地运动自行车及公路竞速自行车的后轮变速传动系统中，核心作用是在骑行过程中通过拉线驱动结构摆动，将链条导向不同齿数的飞轮片，以此改变传动比，匹配不同骑行场景下的动力输出需求，比如爬坡时切换至大齿数飞轮降低踩踏阻力，平路高速骑行时切换至小齿数飞轮提升轮端转速。从结构设计逻辑来看，整个部件采用悬臂式铰接布局，上部设置与车架尾勾匹配的安装定位座，通过标准紧固件实现与车架的刚性连接，安装边界需匹配车架尾勾的标准安装孔位，预留足够的摆动空间避免与后轮辐条、飞轮组发生运动干涉。主体结构包含平行四边形连杆机构，这一设计能够保证导轮支架在变速摆动过程中始终与飞轮片保持相对平行的姿态，

　　确保链条与飞轮齿片的啮合精度，减少变速过程中的掉链、跳齿风险。下部设置两个导轮，上方的导向导轮负责将链条精准导入对应飞轮齿片，下方的张力导轮配合内置的扭簧结构，始终为链条提供合适的张紧力，抵消不同飞轮齿数下的链条长度差，避免链条松弛晃动。结构的外形轮廓充分考虑了骑行过程中的复杂工况，外侧的防护结构能够阻挡骑行中飞溅的泥水、砂石直接冲击连杆铰接点与导轮轴承，降低户外使用过程中的磨损速率。设计过程中对各铰接点的转动间隙做了合理控制，既保证变速动作的顺畅无卡滞，又避免间隙过大导致的变速精度下降，导轮的齿形经过特殊修型，能够兼容不同宽度的变速链条，在链条横向移动过程中实现平滑过渡，不会出现卡链问题。

　　整个结构的安装尺寸符合通用自行车变速配件的标准规范，能够适配多数主流规格的多速飞轮组，无需对车架做额外改装即可完成装配，建模过程中还原了所有铰接位置的运动配合关系，可直接用于变速机构的运动仿真验证、结构优化设计，也可作为自行车整车装配设计中的配套部件调用，核对与车架、后轮、链条等周边部件的装配间隙，验证不同轮径、不同飞轮规格下的适配性。
