自行车车架装配定位工装结构设计

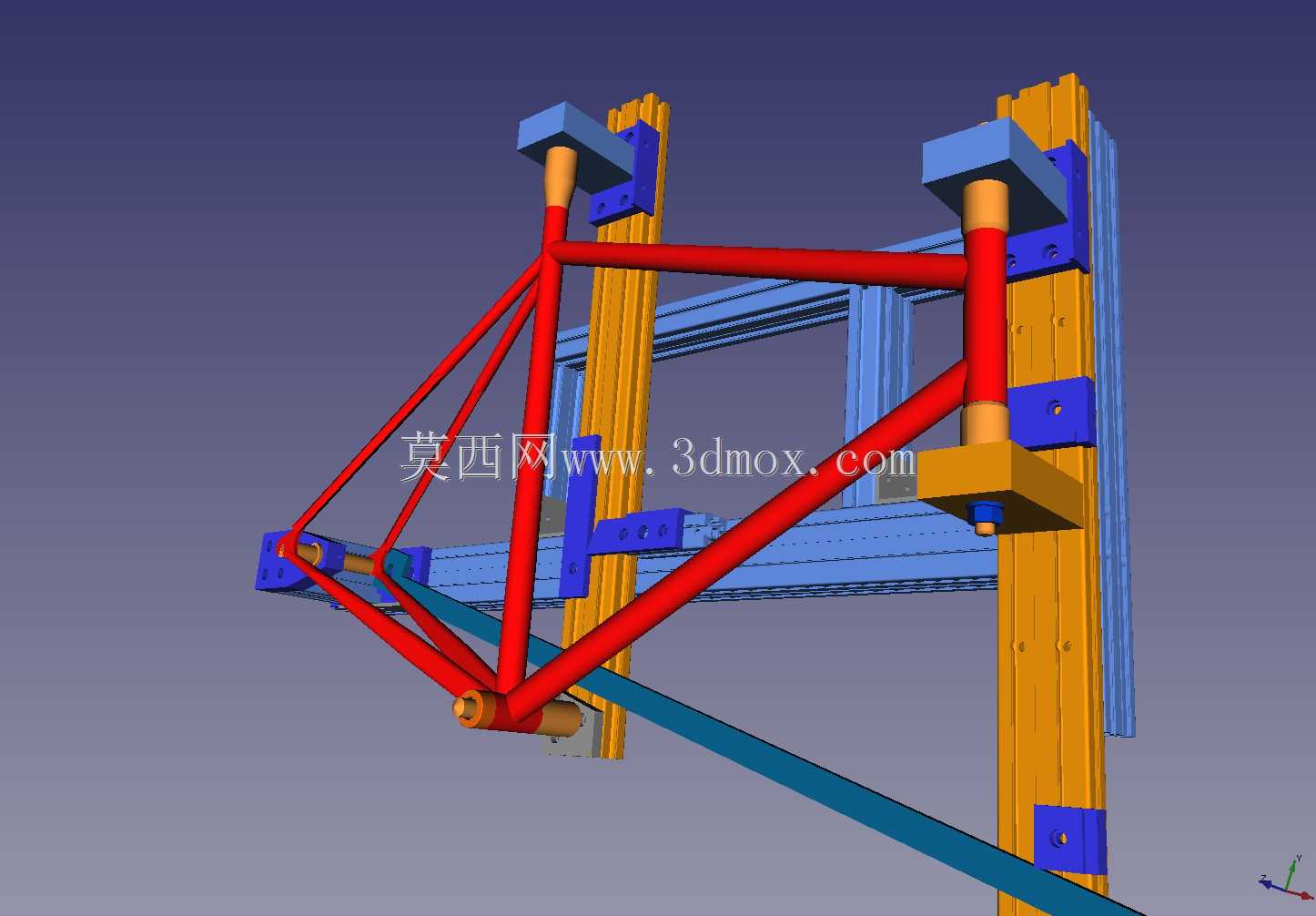

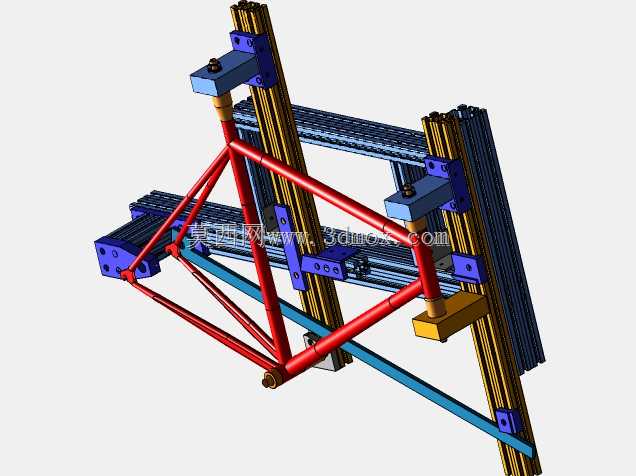

　　这套结构针对自行车车架焊接装配工序的定位需求设计，核心作用是在管材拼接、焊接加工过程中，对车架的各段管材提供稳定的夹持与精准的位置约束，避免焊接过程中管材移位导致的车架几何尺寸超差。日常应用场景覆盖自行车生产车间的车架组焊工位，也可用于小型工坊的定制车架制作环节，适配常规菱形结构自行车车架的装夹需求。设计过程中优先考虑了装夹操作的便捷性，竖向的定位立柱采用木质基材搭配蓝色定位块，可根据不同管径的管材调整夹持位置，横向的支撑臂预留了足够的操作空间，方便焊工在装夹完成后对各管材连接节点进行焊接作业，不会出现焊枪与工装结构干涉的问题。红色的车架主体管材被多点位夹持结构固定，分别约束了头管、上管、下管、座管、后叉等关键部位的空间位置，

　　保证车架的前后轴距、立管角度、头管倾角等核心几何参数符合设计要求，不需要反复测量调校即可完成定位。安装边界上，整套工装通过底部的支撑结构固定在工作台面上，竖向立柱的间距可根据不同尺寸的车架规格进行调整，适配不同轮径、不同架高的自行车车架装夹需求，定位块上的长圆孔结构允许夹持位置在一定范围内微调，既可以适配圆管车架，也能兼容部分异型管车架的装夹。功能特性方面，这套工装没有采用复杂的气动或液压夹紧结构，全部采用手动锁紧的方式，结构简单可靠，维护成本低，即使在没有气源供电的小型工坊也能正常使用，夹持力足够抵抗焊接过程中的热变形应力，不会因为管材受热膨胀出现夹持松脱的情况。设计思路上没有追求过度的自动化，

　　而是聚焦于车架装配最核心的定位精度需求，把每个夹持点位的约束自由度做了明确划分，避免过定位导致的管材装夹变形，同时也保证关键尺寸点位不会出现自由度冗余，装夹完成后车架各管材的相对位置完全固定，焊接完成后的成品车架几何精度一致性好，能大幅减少后续校形的工作量。
