高精度圆锥滚子轴承结构拆解展示

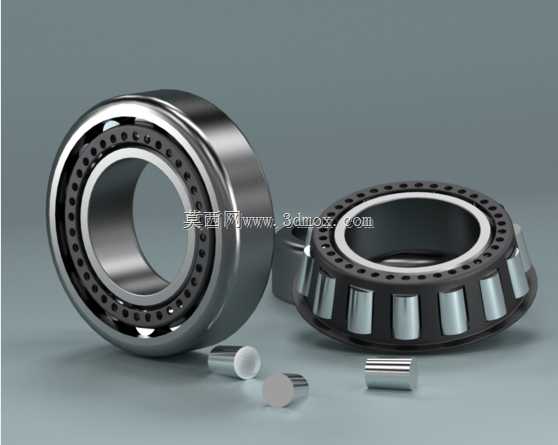

重载工况下圆锥滚子轴承的早期失效，七成以上源于装配阶段的滚子歪斜与内圈挡边间隙匹配失当，常规二维图纸很难直观呈现滚道锥面与滚子锥面的共线接触关系，现场装配工人常因看不清接触带的位置，预紧力要么加得过大导致运转温升超标，要么留隙过松引发径向窜动。这套拆解式的轴承模型把内圈、外圈、保持架、单个滚子全部拆分摆放，能直接看到每颗滚子的大端面与内圈挡边的贴合位置，滚道的锥度公差带在模型上做了可视化的高亮处理，不用再对着剖面图纸反复换算锥角差值。滚道表面的磨削纹理在模型上做了写实还原，能对应到实际加工时的进给量参数，保持架的兜孔间隙也做了放大示意，能看清滚子在兜孔内的活动余量，避免装配时硬敲滚子导致保持架变形。散落在旁的几颗单独滚子，特意做了端面倒角的细节展示，这个倒角的弧度直接影响润滑脂的存储与流动，很多小厂做的轴承就是倒角处理不到位，运转时润滑脂被挤到轴承外部，干磨几百小时就出现点蚀。内圈大挡边的油槽结构也在拆分状态下完全暴露，现场维修人员能直观看到润滑脂的流入路径，不用再凭经验猜油槽位置，加注润滑脂时能直接对准油槽填充，避免出现半圈有油半圈干磨的情况。金属材质的光影调试特意区分了滚道工作面与非工作面的粗糙度差异，滚道面的反光更柔和，对应磨削后的Ra0.4粗糙度，外圈外圆的反光更亮，对应车削后的Ra1.6粗糙度，拿到模型就能对应到加工时的工序要求，不会把精加工面做成粗加工的质感。保持架的冲压折弯边角也做了圆角处理，没有尖锐的毛刺棱角，对应实际冲压工序后的去毛刺要求，避免毛刺脱落进入滚道造成压痕。
