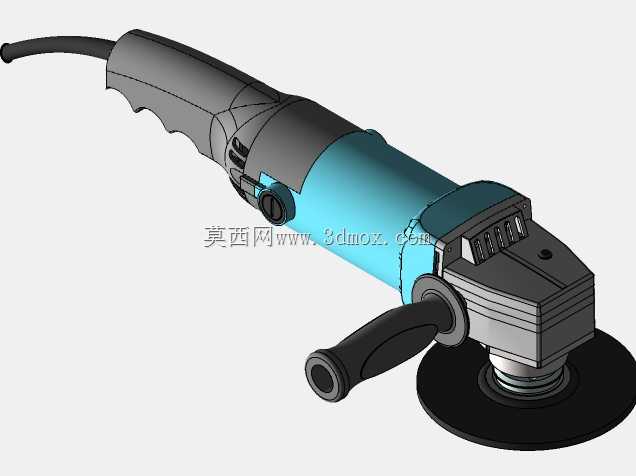

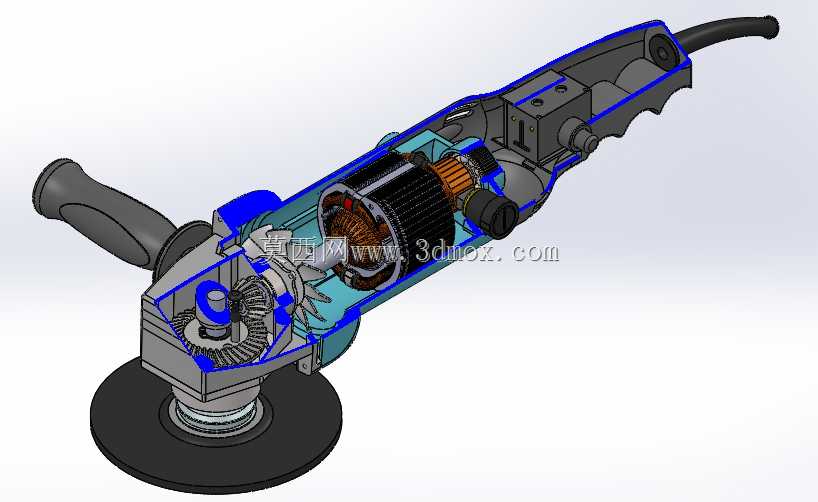

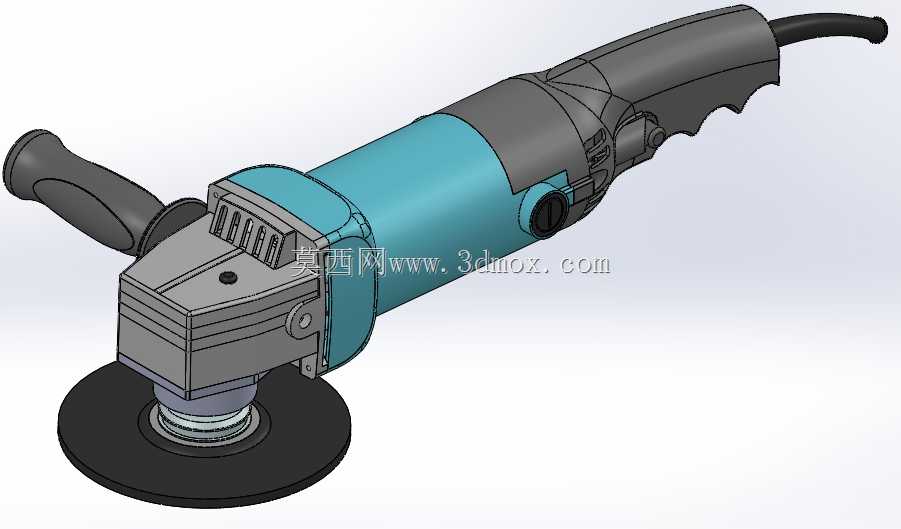

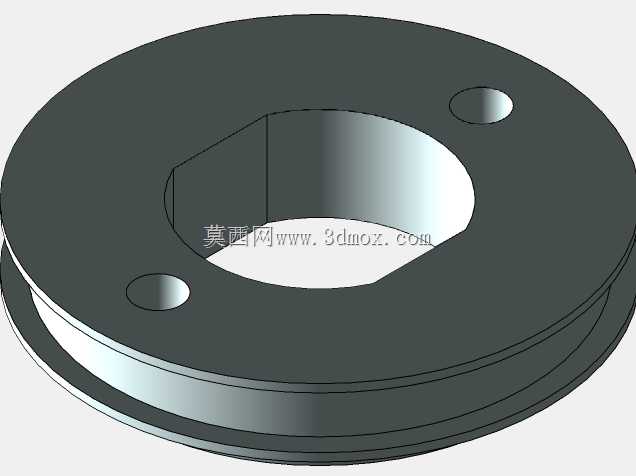

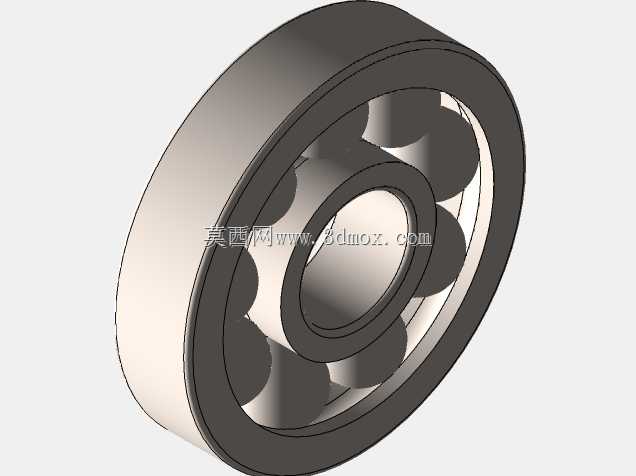

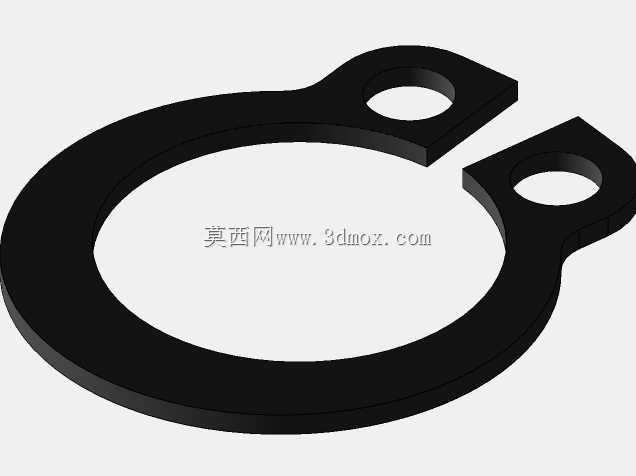

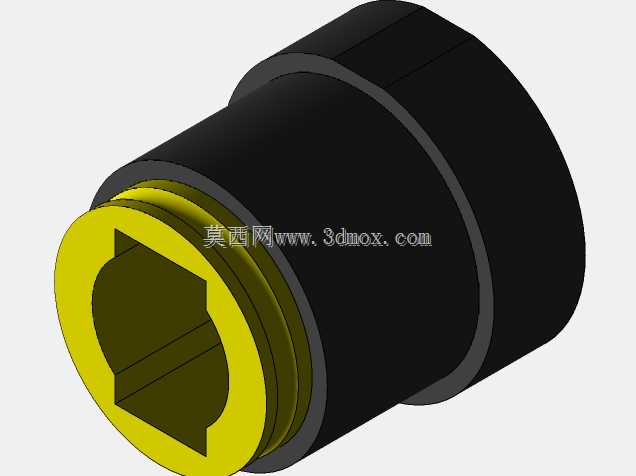

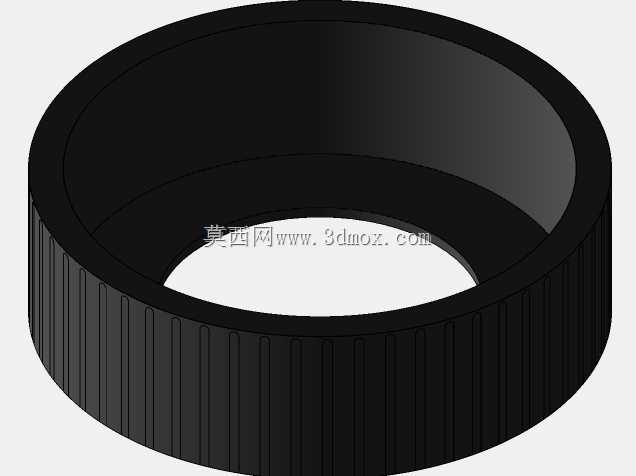

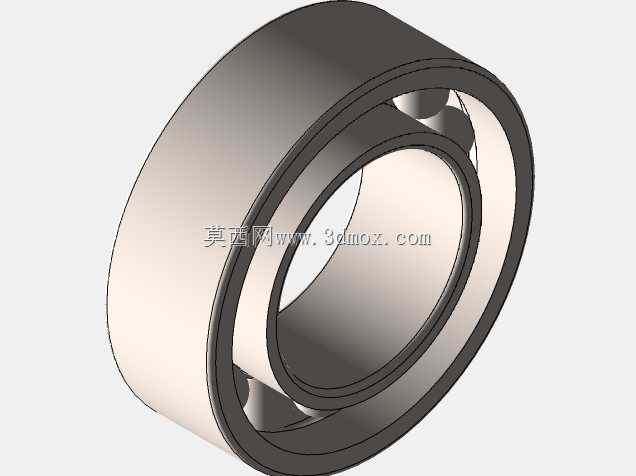

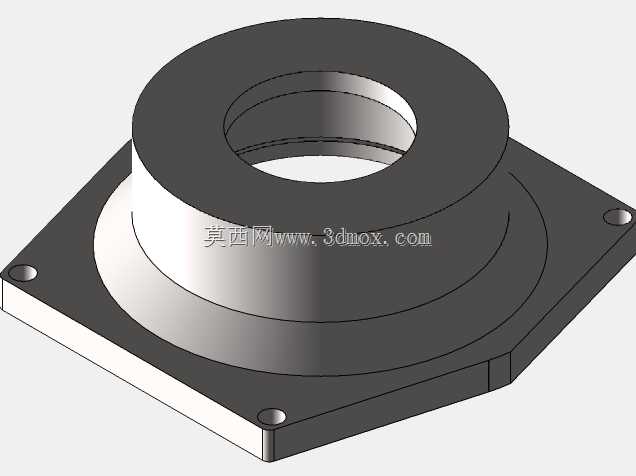

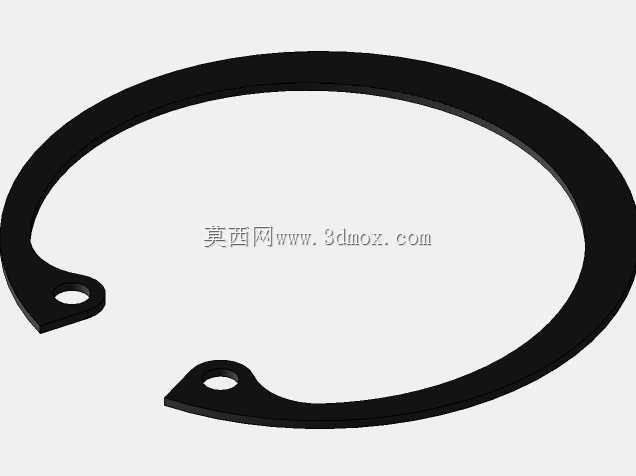

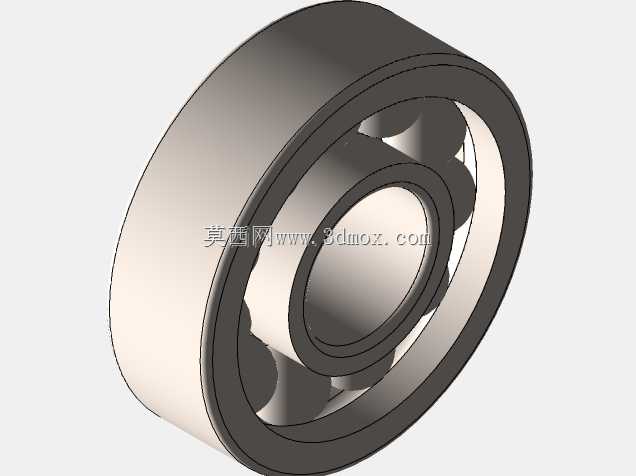

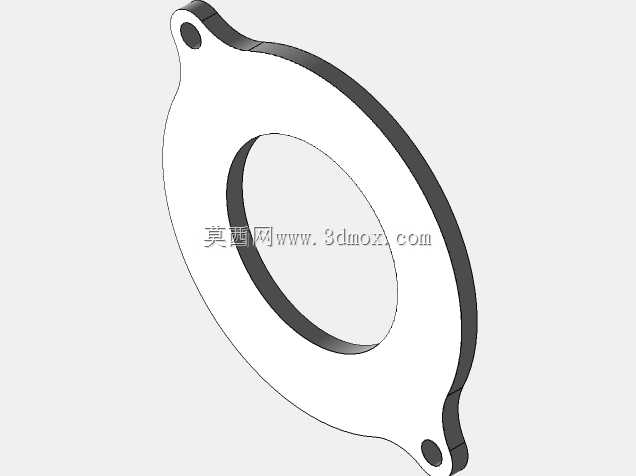

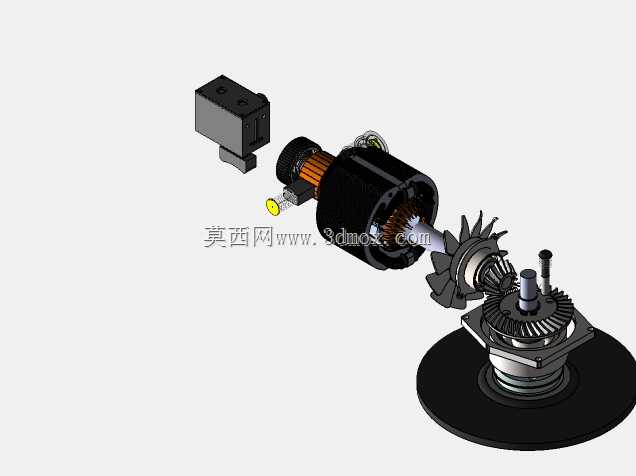

380W角磨机内部传动结构剖视设计

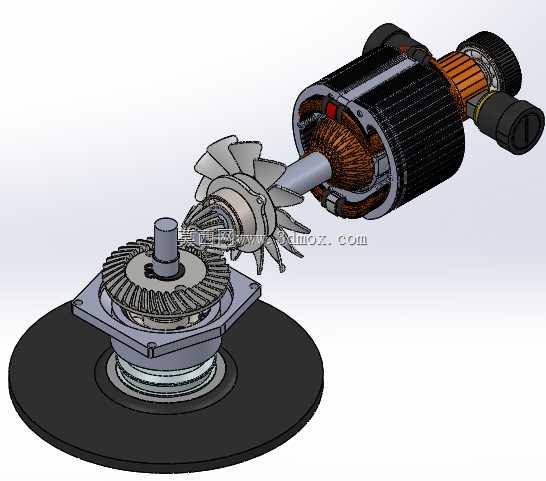

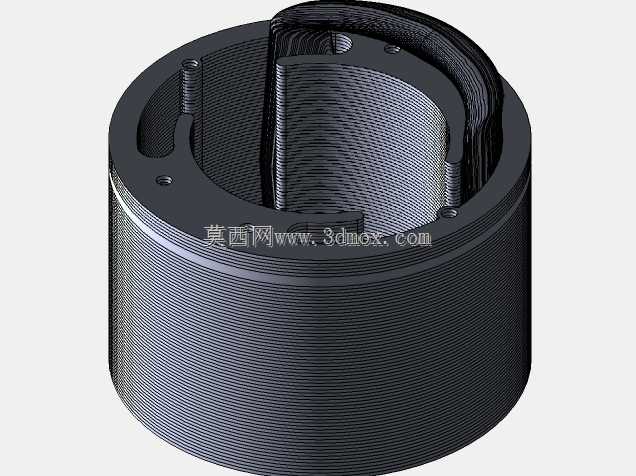

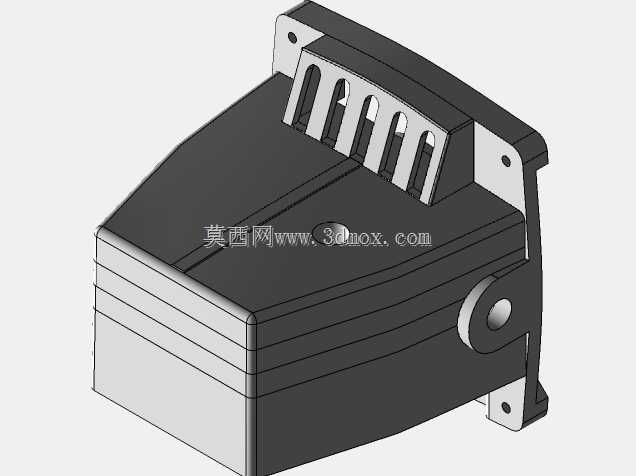

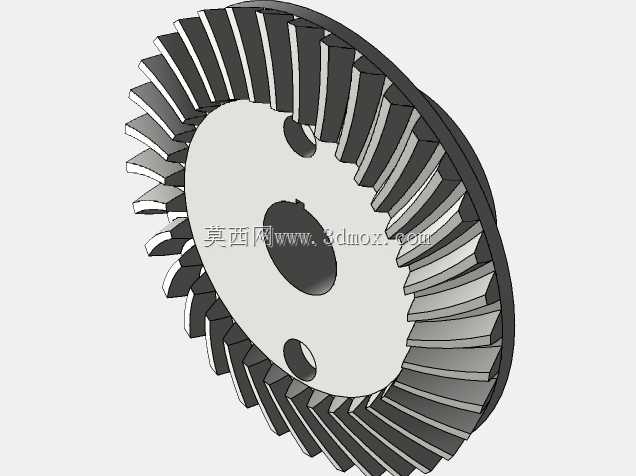

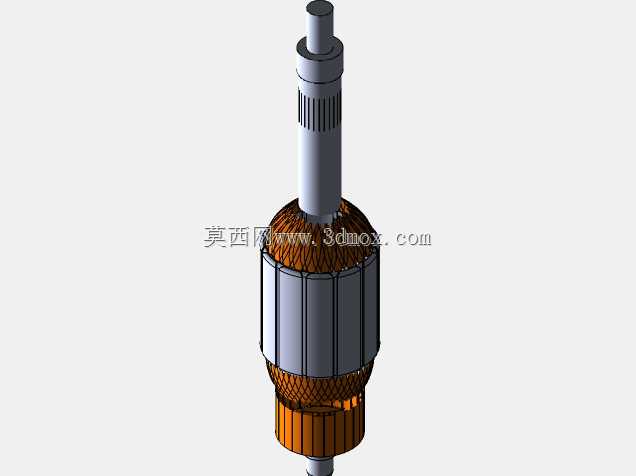

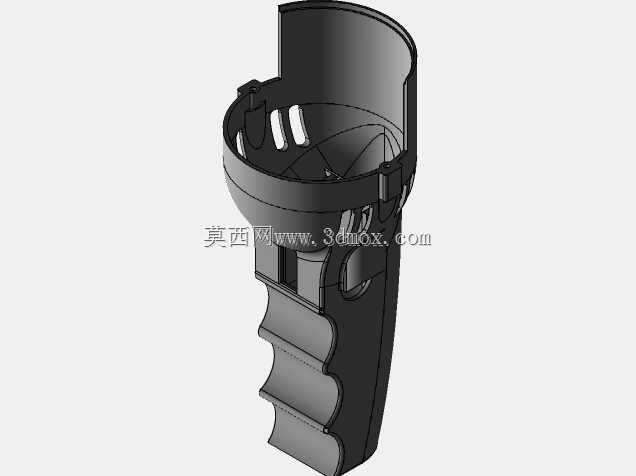

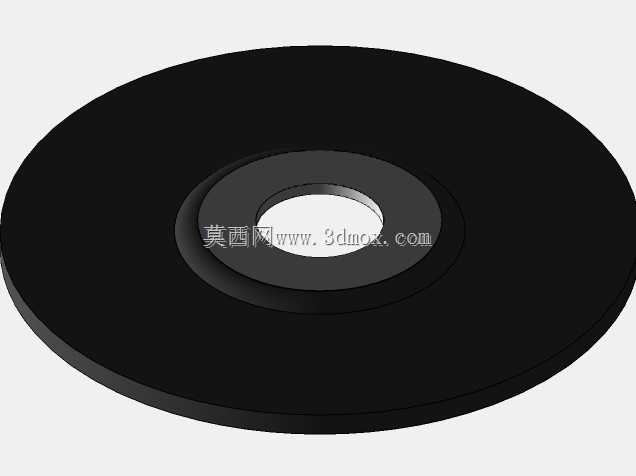

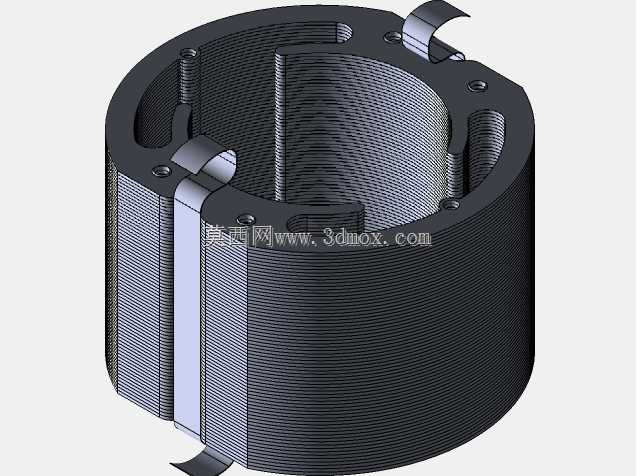

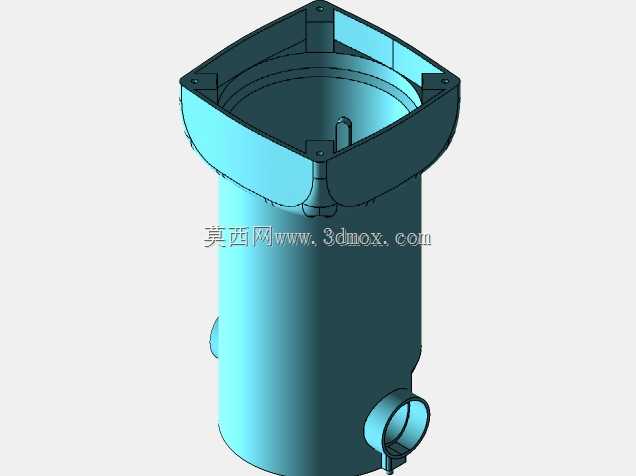

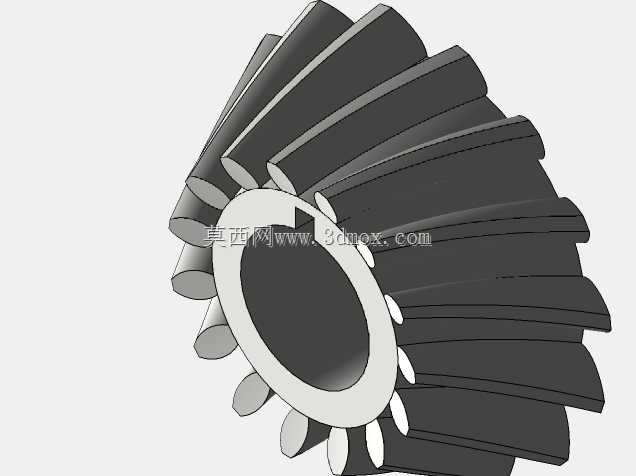

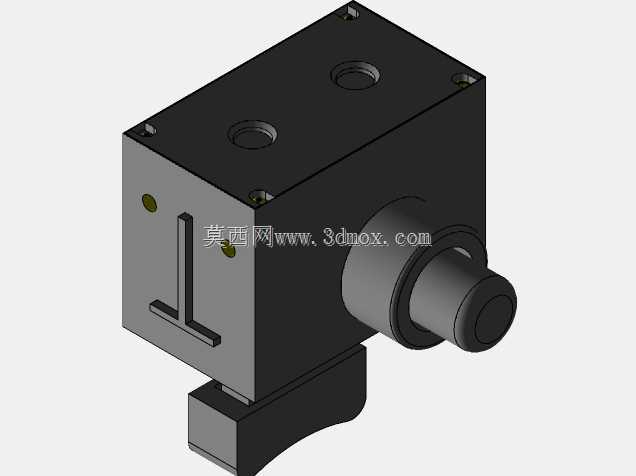

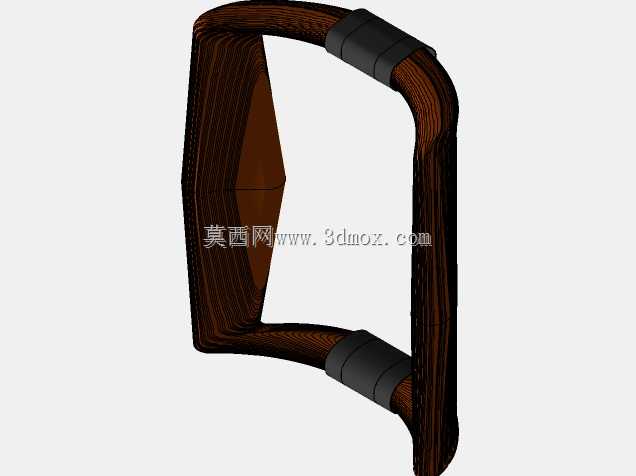

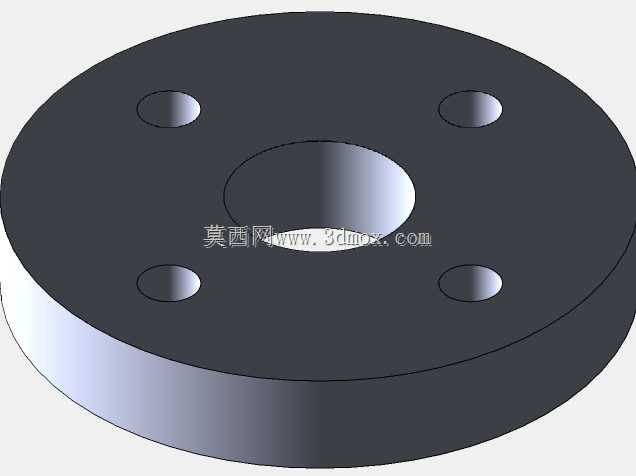

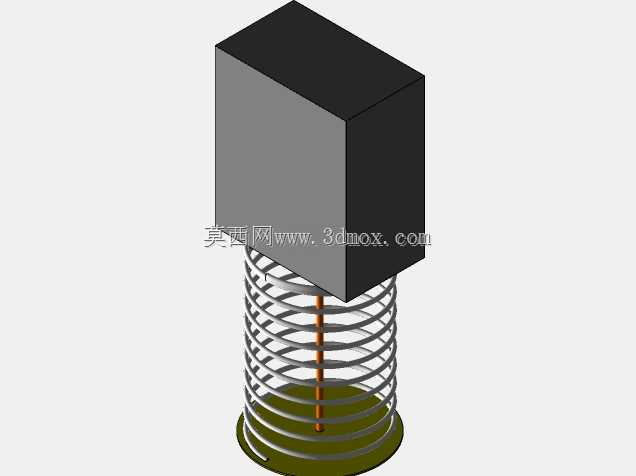

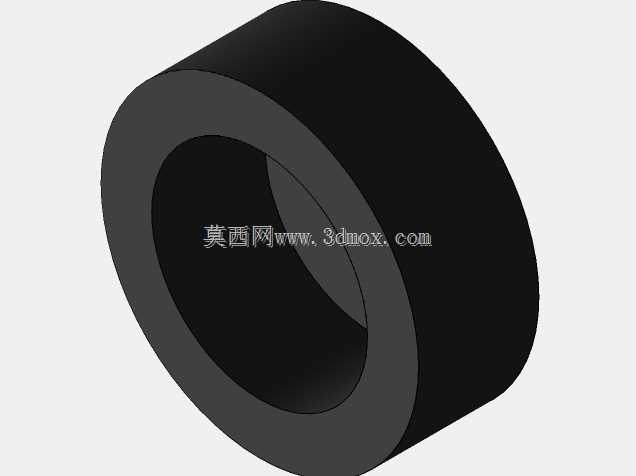

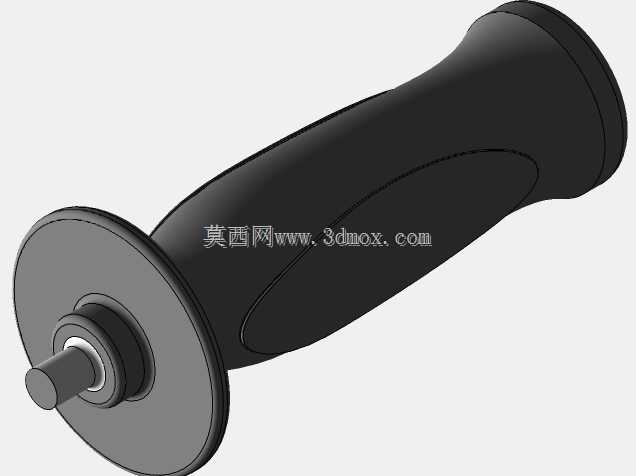

手持打磨作业里最容易被忽略的隐患，是角磨机长时间高负载运转时，内部锥齿轮啮合间隙偏移带来的抖动、崩齿甚至磨片碎裂风险，这套剖视结构的设计核心，就是把传动链路的公差配合逻辑完全拆解呈现。从输出端的磨片安装座往内部追溯，主轴上的锥齿轮和电机输出轴的小锥齿轮啮合位置，特意预留了0.02mm的热膨胀间隙，连续11000rpm高速运转时，齿轮摩擦生热带来的尺寸形变刚好被这个间隙吸收，不会出现齿面抱死的问题。辅助手柄的安装螺孔做了内嵌钢套的设计，铝制壳体直接攻丝的话，现场作业频繁拆装手柄几次就会滑牙，钢套和壳体注塑时一体嵌合，螺牙的抗扭强度直接提升三倍，哪怕工人用加力杆拧紧手柄也不会损坏壳体。电机部分的电枢绕组和定子之间的气隙控制在0.3mm，既保证磁场转换效率最大化，又避免电枢高速转动时扫膛，外壳上的散热风道不是直吹设计，而是顺着电枢转动的旋向做了导流槽，风阻比直吹结构低40%，同等功率下散热效率提升近两成。开关拨块的位置做了内凹防误触设计，握持时虎口不会意外碰到开关触发启动，拨块的阻尼力度经过调校，戴劳保手套操作时也能清晰感受到档位反馈，不会出现推不到位的情况。电源线进线位置做了双层防弯折护套，现场作业经常拉扯线缆的场景下，护套能分散线芯根部的应力，避免线芯折断短路。剖视结构里能清晰看到齿轮箱的密封槽设计，O型圈的安装槽深度比圈体直径小0.5mm，装配后压缩量刚好达到密封要求，不会因为压合过紧导致齿轮转动阻力变大，也不会因为压缩量不足出现润滑脂渗漏。壳体的合模定位销做了不对称排布，装配时不会出现上下壳装反的问题，螺丝柱的位置都加了加强筋，跌落时螺丝柱不会轻易断裂。这套结构没有追求花哨的外观设计，每一处细节都是对着现场作业的实际痛点调整，小到电刷的更换窗口位置，不用拆整个壳体就能快速更换磨损的电刷，减少设备停机维护的时间。
